Hlavnou funkciou tepelnej izolácie je zaistenie domácej tepelnej pohody. Dôležité je predovšetkým priestorové rozloženie teplôt, najmä rozdiel teplôt medzi hlavou a členkami. S tým súvisia aj požiadavky na teplotu podlahy, ktorá by sa mala pohybovať v rozmedzí 19-26 °C. Okrem rozdielov teplôt, sú veľmi pociťované aj tepelné odlišnosti tzv. radiačnej sálavej zložky prostredia.
Až 15 až 20 % celkových tepelných strát budovy súvisí s únikom tepla od podlahy. Inštalácia kvalitnej podlahovej izolácie znižuje celkové prevádzkové náklady za kúrenie. Pri inštalácii podlahového kúrenia je kľúčové správne navrhnúť celkovú skladbu podlahy, pričom tepelná izolácia hrá jednu z najdôležitejších úloh. Správne zvolená izolácia nielenže zabraňuje úniku tepla smerom nadol, ale tiež optimalizuje výkon vykurovacieho systému a prispieva k celkovej energetickej efektívnosti budovy.
Predovšetkým v zime sa cez podlahu stráca veľa cenného tepla. Najmä v starších budovách sú podlahové krytiny izolované len čiastočne alebo vôbec. Ak je naopak podlaha dobre odizolovaná, teplo zostane presne tam, kde má byť: vo vašom byte. Ak je vo vašom dome nainštalované podlahové kúrenie, podlaha je už väčšinou dostatočne odizolovaná. Ak máte pochybnosti, poraďte sa s odborníkom, ktorý vám povie, či má vo vašom konkrétnom prípade dodatočné zateplenie zmysel aj napriek podlahovému kúreniu.
Základné Komponenty Skladby Podlahy s Podlahovým Kúrením

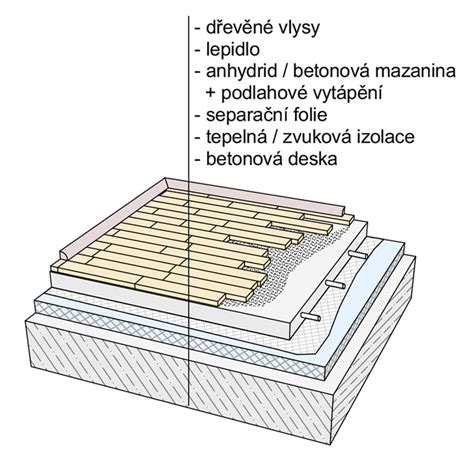

Skladba podlahy pre podlahové kúrenie na prízemí, najmä pri styku so zeminou, je komplexný systém, kde každý prvok plní dôležitú funkciu. Od nosnej konštrukcie až po finálnu nášľapnú vrstvu, je nevyhnutné venovať pozornosť každému detailu.
Tepelná Izolácia - Kľúčový Prvok Skladby Podlahy
Na prízemí sa izolácia pokladá na nosnú konštrukciu, predovšetkým pre jej izolačné vlastnosti proti vlhkosti a úniku tepla do zeme. Je potrebné zabezpečiť, aby do zeme odchádzalo čo najmenej tepla.
Normové Požiadavky na Tepelnú Izoláciu na Prízemí
Pokiaľ sa bavíme o spodnom podlaží nad zeminou, platí preň od 1.1.2021 hodnota tepelného odporu 2,50 W/m².K. Z tejto hodnoty vieme zjednodušeným výpočtom určiť minimálnu hrúbku polystyrénu (EPS), ktorá je 100 mm. Aktualizácia blogu: Hrúbky izolácie boli aktualizované podľa požiadaviek normy STN 73 0540-2 z odporúčaných na aktuálne normalizované (požadované) hodnoty podľa prílohy A. Tieto hodnoty budú v platnosti aj po roku 2020, pretože tzv. cieľová hodnota je v našom prípade zhodná s aktuálne normalizovanou.
Systémové Dosky pre Podlahové Kúrenie
Nie je náhodou, že takmer všetky systémové dosky pre podlahové kúrenie sa dodávajú v hrúbke 30 mm. Táto hrúbka a z nej vyplývajúci tepelný odpor totiž zodpovedá minimálnej normovej hodnote 0,75 W/m².K medzi vykurovanými priestormi. Zabezpečí smer tepelného toku podlahového kúrenia smerom nahor a navyše pri použití polystyrénu EPS-T s útlmom kročajového hluku, pri hrúbke 30 mm je zabezpečený útlm požadovaných 28 dB.
Pre spodné podlažia nad zeminou to znamená použitie 30 mm systémovej dosky doplnenej o 70 mm prídavnej izolácie, čím sa dosiahne celková minimálna hrúbka 100 mm. Systémové dosky sa líšia konštrukciou a spôsobom montáže. Delia sa na dosky s výstupkami, do ktorých sa vykurovacia rúrka vtláča priamo, a rovné dosky, kde sa rúrka upevňuje príchytkami (tacker systém). Z hľadiska materiálu sa najčastejšie stretávame s doskami z materiálu EPS bez kročajovej izolácie a EPS-T s integrovanou kročajovou izoláciou.
Prídavná Tepelná Izolácia a Jej Umiestnenie
Platí zásada, že čím viac tepelnej izolácie, tým lepšie. Pokiaľ nechceme systémovú dosku vôbec použiť, je potrebné akceptovať minimálne hrúbky 30 resp. 100 mm a nahradiť ich stavebným polystyrénom EPS určeným pre podlahové systémy, tzn. odolávajúcim zaťaženie minimálne 100 kPa. Takýto polystyrén sa označuje EPS100. Tvrdší styrodur (XPS) zväčša odoláva zaťaženiu 300 kPa a viac.
Pri inštalácii prídavnej izolácie na prízemí je dôležité pamätať aj na inštalačné rozvody. Práve do tejto vrstvy prídavnej izolácie ukladáme i ďalšie inštalačné rozvody od vodoinštalácií, rozvodov kúrenia k rozdeľovačom až po kanalizáciu. Hlavne odpadové rúry vzhľadom na svoju hrúbku bývajú častokrát problém, preto s nimi treba od začiatku rátať a určiť hrúbku vrstvy prídavnej izolácie takú, aby prekryli aj najvrchnejšiu časť inštalácií. Netreba tiež zabúdať na prípadné križovanie rúrok, resp. častý prípad križovania vodovodu a elektroinštalácií. Samotné inštalácie je pritom potrebné uložiť čo najúspornejšie.
Typy Izolačných Materiálov pre Podlahy
Máme k dispozícii niekoľko druhov tepelnej izolácie, ktoré môžu byť použité v podlahách na zlepšenie tepelnej efektivity domov a budov. Výber konkrétneho typu tepelnej izolácie závisí vždy od špecifických potrieb budov, miestnej klímy a mnohých ďalších faktorov.

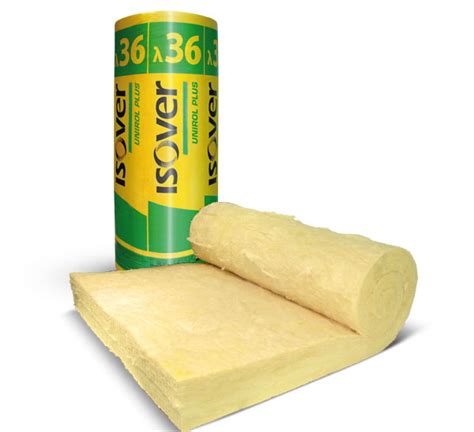

- Minerálna vlna: Ide o izolačný materiál, ktorý sa často používa na izoláciu podláh. Je dostupná vo forme dosiek alebo rolí a pre svoje vynikajúce tepelné izolačné schopnosti je veľmi obľúbená.
- Sklená vlna: Tento izolačný materiál sa vyrába z taveného skla. Je dostupná vo forme dosiek alebo rolí a má veľmi slušnú tepelnú izoláciu.
- Kamenná vlna: Kamenná vlna je minerálny izolačný materiál, ktorý je podobný minerálnej vlne. Vďaka svojej vysokej odolnosti proti ohňu je vhodná tam, kde vznikajú väčšie teplotné rozdiely.
- Extrudovaný polystyrén (XPS): Extrudovaný polystyrén je tvrdý penový materiál s vynikajúcou tepelnou izoláciou. Dosky z extrudovaného polystyrénu XPS sú vhodné aj na podlahy s vyššou mierou zaťaženia, napríklad v garáži.
- Expandovaný polystyrén (EPS): Podlahové dosky z expandovaného polystyrénu EPS sú ideálne na zatepľovanie podláh s nižším zaťažením. Dosky Austrotherm EPS 150 sa hodia aj pre podlahy s vykurovaním. Polystyrénové dosky s prímesou grafitu (tzv. sivý polystyrén) majú lepšie izolačné vlastnosti a sú tenšie.
- Polyuretánová doska (PIR): Polyuretánová doska je stredne tvrdá penová izolácia, ktorá je často aplikovaná ako striekaná pena. Polyuretánové izolačné dosky sú mimoriadne pevné a majú vynikajúce izolačné schopnosti (stupeň tepelnej vodivosti 025). Sú dostupné v rôznych hrúbkach od 2 cm do 8 cm a sú dodatočne laminované hliníkovou vrstvou.
- Celulózový izolačný materiál: Tento druh izolácie sa často používa ako náplň pre dutiny alebo medzery v podlahe.
Hydroizolácia a Opatrenia pri Kladení Polystyrénu na Prízemí
Betónová doska (deka) so stykom so zeminou musí byť riadne zaizolovaná hydroizolačne. Môže sa použiť hydroizolácia použitím asfaltových pásov, alebo tekutá hydroizolácia, ktorá sa natiera. Na prízemí kladieme polystyrén na hydroizoláciu. Zistilo sa, že asfaltové pásy obsahujú alkoholy, ktoré rozožerú polystyrén EPS100S. Preto je ich nevyhnutné oddeliť oddeľovacou fóliou PE s minimálnou hrúbkou 0,1 mm. Priamy kontakt týchto dvoch materiálov sa neodporúča, pretože časom môže dôjsť k znehodnoteniu polystyrénu. Oddeľte ich určite fóliou.
Izolácia a utesnenie existujúcich betónových dosiek (VYHNITE SA problémom s vlhkosťou)
Roznášacia Vrstva (Poter) - Cementový vs. Anhydritový
Normová hodnota hrúbky cementového poteru vrátane uloženej vykurovacej rúrky je štandardne 65 mm. V zásade platí, že prekrytie trubky by malo byť aspoň 45 mm, čiže napr. pri použití systémovej dosky s výstupkami sú do hrúbky 65 mm zarátané už aj samotné výstupky s uloženou rúrkou. Je dôležité pamätať na to, že poter slúži aj na dorovnanie nerovností podkladu, preto by sa jeho hrúbka nemala svojvoľne znižovať, aby sa zabezpečilo dostatočné krytie vykurovacích prvkov v celej ploche.
Pokiaľ už teraz viete, že nemáte dostatočnú konštrukčnú výšku na plnohodnotnú skladbu podlahového kúrenia, je možné cementový poter zameniť za anhydritový. Pri týchto poteroch platí, že minimálne krytie by malo byť aspoň 35 mm. Pre presné určenie celkovej hrúbky sa odporúča konzultácia s dodávateľom anhydritových poterov, vzhľadom na rôzne výrobné procesy.
Anhydritový poter ponúka oproti klasickému cementovému poteru niekoľko výhod. Základné rozdiely medzi klasickým cementovým poterom a anhydritovou zmesou sú hlavne v prestupe tepla. Anhydrit nám umožní rýchlejší nábeh podlahovky (to má význam hlavne vtedy, keď riešime aj zónovú reguláciu v každej miestnosti), má lepšiu elasticitu a menšie nároky na konštrukčnú výšku.
Porovnanie cementového a anhydritového poteru
| Parameter | Cementový poter | Anhydritový poter |
|---|---|---|
| Minimálna hrúbka krytia rúrky | 45 mm | 35 mm |
| Celková normová hrúbka | 65 mm | Odporúča sa konzultácia |
| Prestup tepla | Štandardný | Rýchlejší nábeh |
| Elasticita | Štandardná | Lepšia elasticita |
| Konštrukčná výška | Vyššie nároky | Menšie nároky |
| Využitie s reguláciou | Menej vhodné pre zónovú | Významné pre zónovú reguláciu |
Výber Podlahovej Krytiny nad Podlahovým Kúrením
Výber vhodnej podlahovej krytiny je dôležitý z hľadiska prestupu tepla. Na nášľapnú vrstvu nám stačí rezervovať 10 mm. Ak ešte nemáte krytinu vybratú, rezervujte si radšej 15 mm. Z hľadiska prestupu tepla je na tom najlepšie keramická dlažba, najhoršie plávajúca podlaha s použitím penovej podložky. Nezabúdajte, že termín plávajúca podlaha je v stavebníctve používaný vtedy, keď obsahuje vo svojej skladbe aj zvukovo-izolačnú vrstvu. Čiže plávajúca podlaha môže byť drevená aj laminátová.
Nebojte sa použiť pre podlahovku drevené parkety, pokiaľ sú lepené, tak majú lepší prestup tepla ako napr. laminátová podlaha uložená na podložke, ktorá je nežiadúcim izolantom. V samotnom porovnaní materiálov drevo vs. iné, lepené drevené parkety s hrúbkou do 10 mm sú dobrou voľbou. Najnevhodnejšou podlahovou krytinou na teplovodné podlahové kúrenie je koberec hrubší ako 10 mm.
Dôležité Kroky Pri Inštalácii Podlahového Kúrenia
Mať nohy v teple bez toho, aby ste ich mali navlečené do hrubých ponožiek a papúč - to vám umožní snáď len podlahové kúrenie. Aby bola pokládka na podlahové kúrenie úspešná, nezanedbajte prípravu na samotnú inštaláciu. Špecifiká spodnej konštrukcie sú pri pokládke podlahového kúrenia zásadné. Navyše musí spĺňať rovinnosť, a to v tolerancii, ktorú udávajú konkrétne normy (pri bežných podlahách v bytovej výstavbe je maximálna odchýlka miestnej rovinnosti 2 mm na 2 m).
Príprava Podkladu a Rozdelenie Izolácie
Ako sme si povedali na začiatku, podklad na inštaláciu podlahového vykurovania musí byť vyrovnaný, očistený a vysušený. Najprv vyčistite drsný povrch. Musí byť čistý a bez nerovností. Pracujte so sekáčom alebo špachtľou, kým nebude všetko hladké a rovné. Sú na povrchu nerovnosti väčšie ako 2 mm až 3 mm? Potom vám pomôže vyrovnávacia hmota. Naneste ju na celú plochu, vyhlaďte ju a nechajte dôkladne vyschnúť alebo vytvrdnúť.
Odporúčame izoláciu podlahy rozdeliť na viacero vrstiev. Prvá vrstva v hrúbke 40-50 mm, ktorá dorovná výšku rozvodov inštalácií na zemi ako je napríklad kanalizácia. Druhá vrstva izolácie už previaže prvú vrstvu a tým dostanete rovný povrch. Teraz už môžete bezproblémov položiť systémovú dosku na podlahové kúrenie. Pri objednávaní polystyrénu na vašu stavbu, dajte si premerať výšky laserovým nivelačným meradlom a vyznačiť body vašej nuly. Čo projektant nakreslí nemusí sedieť reálne na stavbe. Odporúčame nechať rezervu aspoň 10 mm.
Dilatačné Pásy
Dilatačný pás inštalujte po celom obvode každej miestnosti s podlahovým teplovodným kúrením. To zabraňuje praskaniu a poškodzovaniu poterovej dosky v čase, keď je podlahové kúrenie zapnuté. Na steny použite okrajové lišty, aby sa OSB dosky ničoho nedotýkali. V opačnom prípade by sa cez ne mohol neskôr prenášať zvuk. Od steny musíte dodržať vzdialenosť minimálne 10 mm.
Vykurovacia Skúška a Kontrola Vlhkosti Poteru
Po položení poteru musíte vykonať vykurovaciu skúšku podlahy. Je to de facto test fungovania celého vykurovacieho systému. Vďaka tejto skúške zistíte, či sa podlaha zahreje všade tam, kde chcete, a na správnu teplotu. Celý tento proces testovania trvá niekoľko dní a vykonáva sa mesiac pred pokládkou podlahovej krytiny.
Vlhkosť cementového poteru nesmie pred inštaláciou samotnej podlahy prekročiť 1,64 % CM. Pri inštalácii na podlahové kúrenie musí byť vykurovací systém vypnutý 48 hodín pred a 48 hodín po inštalácii vinylových dielcov. Podlahovú krytinu nemusíte pred samotnou inštaláciou na podlahové kúrenie nijako špeciálne ošetriť.
