Výber správneho stavebného rozvádzača s elektromerom je zásadným krokom pri zriaďovaní elektrickej prípojky. Tieto komponenty slúžia nielen ako "meracie miesto" pre spotrebu elektrickej energie, ale zároveň predstavujú aj "hlavný istiaci bod" celej inštalácie. Je preto nevyhnutné, aby spĺňali prísne technické normy a pripájacie podmienky konkrétnej distribučnej spoločnosti, ktorá prevádzkuje elektrické vedenie vo vašej lokalite. Montáž elektromerového rozvádzača smie vykonávať výhradne kvalifikovaný elektrotechnik s platným oprávnením. Nesprávna montáž môže viesť k ohrozeniu života a majetku.
Typy meracích zariadení a ich funkcie
Meracie zariadenia sa zásadne inštalujú do elektromerových rozvádzačov pre priame meranie a do USM skríň pre polopriame a nepriame meranie pri dodržaní bezpečnostných podmienok a v prevedení, ktoré vyhovuje prostrediu, v ktorom sú umiestnené.
Prístrojové transformátory prúdu
Široká škála nízkonapäťových prístrojových transformátorov a meracích transformátorov je určená pre spoľahlivé meranie elektrických veličín a distribúciu energie. Existujú aj napäťové transformátory jednopólovo izolované (VTLS, VTLS-L) a dvojpólovo izolované (VTLD, VTLD-L) pre rôzne rozsahy merania a výkonov.
Analógové meracie prístroje a bočníky
Vstavané rozvádzačové prístroje slúžia na meranie elektrických veličín v elektrárňach a rozvodniach elektrickej energie, vo výrobných technologických zariadeniach alebo elektrických rozvádzačoch. Medzi ne patria analógové prístroje do kruhových výrezov (BN, CN) na meranie DC veličín a analógové prístroje na meranie striedavého (EQ K) alebo jednosmerného (BQ K, BQ2x07, PQ K) prúdu alebo napätia v plastovom puzdre.
Multimetre a analyzátory sietí
Digitálne multifunkčné zariadenia sa používajú na meranie a monitorovanie elektrických parametrov, meranie spotreby elektrickej energie alebo čítanie impulzov, správu elektrickej energie a monitorovanie inštalácií s digitálnou komunikáciou. Príkladmi sú digitálny panelový multimeter a analyzátor siete PEM353, multifunkčný prístroj DIRIS A30 pre meracie transformátory, DIRIS A40 pre prúdové senzory, DIRIS A20 s 4kvadrantovým elektromerom a viackanálový analyzátor DIRIS DIGIWARE pre AC a DC siete.
Prevodníky elektrických signálov
Meracie prevodníky sa používajú na meranie základných elektrických veličín, ktoré konvertujú na výstupné analógové signály. Tieto signály je možné použiť ako pri indikácii v mieste merania tak na priemyslové merania a reguláciu z centrálnych dispečingov.
Elektromery
Elektromery sú určené na priame alebo nepriame podružné meranie v sieťach nízkeho napätia do 400 V. Sú dostupné ako jednofázové, trojfázové, jednotarifové alebo dvojtarifové, s impulzným výstupom alebo s MODBUS / MBUS komunikáciou, s medzinárodným schválením MID. Pre priame meranie budú použité elektromery s minimálnou triedou presnosti 2 alebo A, podľa štandardov merania.
Prepínače sietí
Zariadenia určené k prepínaniu hlavného a záložného zdroja v prípade výpadku napájania. Maximálna prúdová zaťažiteľnosť je od 40 do 3200 A. Určené sú pre prepínanie dvoch samostatných zdrojov. Patria sem automatické prepínače sietí ATyS g M, ATyS p M, prepínací modul jednofázového napájania ATICS-2-DIO, automatické prepínače sietí TruONE MED pre zdravotníctvo a záskokové automaty ATyS C25, ATyS C55, ATyS C65.
Základné požiadavky na osadenie meracích rozvádzačov
Elektromerové rozvádzače a USM je nutné inštalovať v zvislej polohe na miestach prístupných pre zamestnancov ZSD i v čase neprítomnosti odberateľa. Stredy číselníkov elektromerov musia byť vo výške 1 000 - 1 700 mm od úrovne terénu. V budovách, kde sú umiestnené elektromery v spoločnom rozvádzači, je táto výška 700 - 1 700 mm od podlahy.
V budovách do 6 nadzemných podlaží vrátane a s maximálne desiatimi bytmi na podlaží príslušnej stúpačky musia byť elektromery sústredené v jednom spoločnom elektromerovom rozvádzači, alebo v samostatnej miestnosti, prístupné pracovníkom ZSD z verejného priestranstva. V rodinných domoch, rekreačných chatách, garážach a pod. sa elektromerové rozvádzače umiestňujú výlučne na hranicu pozemku na fasáde, ak je na hranici pozemku. V chatových a záhradkárskych osadách sa meracie zariadenie spravidla zlučuje do skupín, vždy pre niekoľko samostatne meraných objektov (odberných miest) do jedného elektromerového rozvádzača, ktorý je prístupný bez prítomnosti odberateľa. Rozvádzače a USM sa umiestňujú na vonkajšej strane objektov, respektíve na verejne prístupnom mieste.

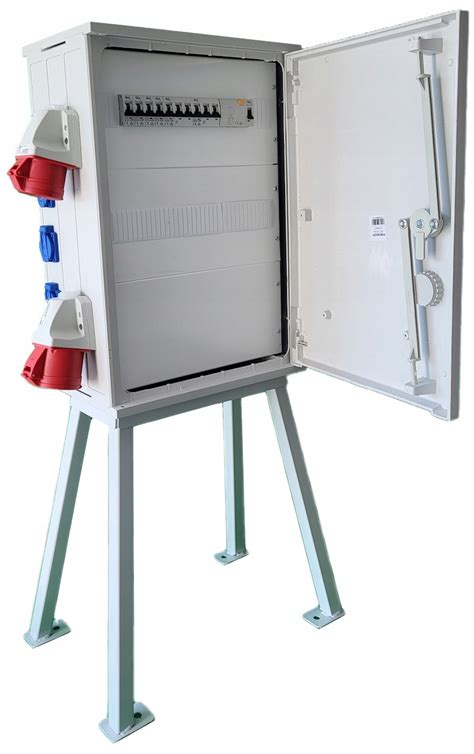

Montáž meracích zariadení pre dočasné el. Pre stavebné a iné dočasné prípojky je zakázané používať provizórne rozvádzače, ktoré nevyhovujú platným normám. Zapojenie rozvádzačov prebieha v sústave TN-C alebo TN-C-S.
Meracie zariadenie umiestnené na paneli alebo rošte musí byť po otvorení dverí voľne prístupné, nesmie byť použitý krycí plech meracích a ovládacích prístrojov istiacich prvkov. Zámky dverí elektromerových rozvádzačov musia byť s uzáverom na tŕňový kľúč 6 x 6 mm, resp. iný typ vyhovujúci z hľadiska jednotnosti a podľa prostredia, v ktorom sa rozvádzač nachádza. Istiace a ovládacie prvky musia byť jednoznačne označené štítkami „Hlavný istič“, „HDO“. Prístroje pre rozvod je nutné umiestniť v samostatných priestoroch. Kryt hlavného ističa musí byť plombovateľný. Rozmery rozvádzača je potrebné navrhnúť tak, aby bolo možné k elektromeru umiestniť HDO, resp. ďalšie potrebné komponenty.
Electricians don't want you to know about this! Connect the light switch in 2 minutes!
Výber elektromerového rozvádzača podľa distribučnej oblasti
Najdôležitejším parametrom pri výbere rozvádzača je jeho certifikácia pre konkrétnu distribučnú oblasť. Na Slovensku pôsobia tri hlavné distribučné spoločnosti: Západoslovenská distribučná (ZSD), Stredoslovenská distribučná (SSD) a Východoslovenská distribučná (VSD). Každá z nich má svoje špecifické technické pripájacie podmienky, ktoré musia elektromerové rozvádzače spĺňať. Pri výbere je dôležité venovať pozornosť aj novým normám, ktoré nadobúdajú účinnosť, napríklad od 1. januára 2025. Tieto normy môžu ovplyvňovať požiadavky na konštrukciu a vybavenie rozvádzačov, najmä v súvislosti s fotovoltikou.
| Distribučná spoločnosť | Špecifické podmienky / Prevedenie | Poznámky |
|---|---|---|
| Západoslovenská distribučná (ZSD) | Spoločné technické pripájacie podmienky so VSD | Modely certifikované pre ZSD a VSD, pripravené na splnenie noriem platných napríklad v roku 2025. |
| Stredoslovenská distribučná (SSD) | Špecifické certifikované rozvádzače pre montáž do výklenku, na stenu alebo zapustené. | Označenie (Z L) pre zapustenú montáž alebo (P L) pre nástenné prevedenie. |
| Východoslovenská distribučná (VSD) | Spoločné technické pripájacie podmienky so ZSD | Modely certifikované pre ZSD a VSD, pripravené na splnenie noriem platných napríklad v roku 2025. |
Typy elektromerových rozvádzačov a ich montáž
Elektromerové rozvádzače sa líšia nielen podľa distribučnej oblasti, ale aj podľa spôsobu montáže, prevedenia a určenia.
Nástenné rozvádzače
Tieto rozvádzače sú určené na montáž na povrch steny. Sú populárne pre svoju jednoduchú inštaláciu a dostupnosť v rôznych šírkach (napr. 26 cm). Mnohé z nich sú pripravené pre fotovoltiku (FVE) a dvojtarifné meranie, pričom obsahujú povinný vypínací prvok na vývode. Vyznačujú sa UV ochranou a plnými dverami pre zabezpečenie. Existujú aj kompaktné jednofázové varianty s rozmermi napríklad 26x40 cm.
Zapustené rozvádzače
Zapustené rozvádzače sú určené na montáž priamo do múru, plotu alebo fasády. Vyžadujú si stavebné úpravy, ale výsledkom je esteticky integrovanejšie riešenie. Tieto rozvádzače sú často pripravené pre dvojtarifné meranie a fotovoltiku, pričom musia obsahovať povinný vypínač na vývode. Pre oblasť SSD existujú varianty (Z L) určené na zamurovanie pre jednotarifné meranie.
Pilierové rozvádzače
Pilierové rozvádzače sú samostojace konštrukcie, ktoré sa často montujú do zeme alebo na betónový podstavec. Sú ideálne pre miesta, kde ešte nie je postavený plot alebo stena, do ktorej by bolo možné rozvádzač zabudovať. Vyrábajú sa v rôznych prevedeniach, vrátane "nízkych" pilierov a sú pripravené pre trojfázové meranie, často s prípravou pre HDO (diaľkové riadenie spotreby). Niektoré pilierové rozvádzače majú šírku 26 cm a sú FVE ready s povinným vypínačom.
Prípojkové skrinky
Okrem elektromerových rozvádzačov existujú aj certifikované prípojkové skrinky (napr. od SPP), ktoré sú určené na montáž na elektrický stĺp a zabezpečujú istenie odbočky k rodinnému domu.
Špecifické vlastnosti a konfigurácie pre meracie rozvádzače
Pri výbere je potrebné zohľadniť aj ďalšie parametre, ktoré ovplyvňujú funkčnosť a kompatibilitu meracieho rozvádzača.
Jednotarifné (1T) a dvojtarifné (2T) meranie
Dvojtarifné meranie umožňuje využívať lacnejšiu sadzbu elektriny v noci alebo počas určených časových okien. Pre toto meranie je potrebný špeciálny elektromerový rozvádzač s prepínacím prvkom, ktorý umožňuje dodávateľovi elektriny prepínať medzi vysokou a nízkou sadzbou.
Fotovoltika (FVE)
Mnohé moderné rozvádzače sú pripravené pre inštaláciu fotovoltických panelov. To často zahŕňa dodatočné priestory a istenia potrebné pre pripojenie FVE.
Počet elektromerov
Existujú rozvádzače pre jeden elektromer, ale aj pre dva (napr. pre dvojdomy alebo zdieľané prípojky). Dvojité rozvádzače majú štandardne prípravu na jeden spoločný prívodný kábel.
Hlavný istič
Hlavný istič zvyčajne nie je súčasťou dodávky elektromerového rozvádzača a je potrebné ho dokúpiť samostatne podľa hodnoty schválenej distribučnou spoločnosťou. Niektoré akcie však ponúkajú hlavný istič ako darček.
Materiálové prevedenie
Na výrobu skríň elektromerových rozvádzačov sa používa plast plnený skleneným vláknom. Tento materiál je odolný, avšak vplyvom slnečného žiarenia sa na jeho povrchu môžu po rokoch objaviť tmavšie miesta, čo však neovplyvňuje funkčnosť materiálu.
Dôležité upozornenia a odporúčania
- Montáž elektromerového rozvádzača smie vykonávať výhradne kvalifikovaný elektrotechnik s platným oprávnením.
- Požiadavky distribučnej spoločnosti na elektrickú prípojku sú špecifické. Je potrebné podať žiadosť a na základe podmienok distribučnej spoločnosti projektant vypracuje projektovú dokumentáciu k prípojke.
- V prípade nejasností ohľadom výberu dvojtarifného merania alebo iných špecifických požiadaviek je vhodné konzultovať situáciu s projektantom elektroinštalácie alebo priamo s elektrikárom.
