Za pokojnými povrchmi stien, stropov a podláh sa skrýva zložitá sieť, ktorá poháňa každodenný život: elektrický systém. V rámci tejto neviditeľnej infraštruktúry existuje súčiastka, ktorá ticho zohráva rovnako dôležitú úlohu ako ľudské srdce - spojovacia krabica. Na svojej najzákladnejšej úrovni je spojovacia krabica špeciálne navrhnutý kryt, ktorý chráni a obsahuje spoje medzi elektrickými vodičmi.
Nazvať spojovaciu krabicu “srdcom” elektrického systému nie je nijaké preháňanie. Toto je jej hlavný účel. Keď sú elektrické spoje zle urobené alebo ponechané odkryté, môžu sa časom uvoľniť a vytvárať drobné elektrické oblúky - iskry, ktoré dosahujú tisíce stupňov. Uzavretím týchto spojov spojovacia krabica zabraňuje tomu, aby takéto iskry zapálili okolité horľavé materiály, ako je drevená konštrukcia alebo izolácia, čím výrazne znižuje riziko požiaru.
Spojovacia skrinka slúži ako centrálny uzol pre vetvenie obvodov. Elektrická energia prechádza z ističového panelu cez prívodný kábel do spojovacej skrinky. Odtiaľ sa obvod môže rozdeliť a napájať viacero zariadení - ako stropné svetlá, nástenné vypínače a zásuvky - bez nutnosti viesť samostatné káble až späť k hlavnému rozvádzaču.
Národný elektrický kódex (NEC), ktorý je riadiacim štandardom pre elektrickú bezpečnosť, vyžaduje, aby všetky spojenia vodičov boli uzavreté v schválenej skrinke. Ďalej stanovuje, že každá spojovacia skrinka musí zostať prístupná-nikdy trvalo skrytá za sadrokartónom, dlaždicami alebo nábytkom. Bez spojovacej skrinky by boli spoje vodičov voľne zavesené v dutine steny, vystavené pohybu a vibráciám budovy. Postupom času môže toto namáhanie spôsobiť oddelenie spojov, čo vedie k zlyhaniam obvodov - alebo ešte horšie, k nestabilným kontaktom, ktoré produkujú teplo a elektrické iskrenie.
Kľúčové rozdiely: Spojovacia krabica, vypínačová skrinka a zásuvková skrinka
Pre začiatočníkov sa tieto výrazy často zdajú zameniteľné, keďže všetky patria do širšej kategórie elektrických skriniek. Je však dôležité pochopiť ich hlavné účely:
- Spojovacia krabica: Určená na obsahovanie iba spojov medzi vodičmi. Vo vnútri sa vodiče spájajú iba navzájom, aby sa obvod predĺžil alebo vytvorili vetviace cesty. Charakteristickým znakom spojovacej skrinky je jej plochý, pevný krycí panel, pretože vnútri nie je umiestnené žiadne ovládacie zariadenie.
- Vypínačová skrinka: Pre držať jeden alebo viac vypínačov. Táto skrinka je rozmerovo a dizajnovo určená na montáž vypínačov svetla, kde sa vodiče pripájajú na svorky vypínača, aby ovládali prúd napájajúci svietidlo alebo iné zaťaženie.
- Zásuvková skrinka: Pre umiestniť zásuvku. Podobne ako rozvodná skrinka pre vypínač, aj táto predstavuje bod ukončenia, kde majú používatelia prístup k elektrickej energii pre zariadenia alebo spotrebiče.
Zlaté pravidlo identifikácie: Pozrite sa na kryt. V podstate, spojovacia skrinka predstavuje bod spojenia v rámci toku obvodu, zatiaľ čo skrinky pre vypínač a zásuvku slúžia ako body interakcie a ukončenia pre používateľa.
Výber správnej spojovacej krabice
Výber správnej spojovacej krabice možno prirovnať k výberu vhodnej umelej chlopne pri operácii srdca - precíznosť je všetko. Zlé rozhodnutie nielen komplikuje proces inštalácie; vytvára aj základy pre možné zlyhanie systému. Pri výbere je potrebné zvážiť štyri základné faktory: materiál, veľkosť, kapacitu a nástroje.
Materiál spojovacej krabice
Voľba materiálu pre spojovaciu krabicu je oveľa viac ako len estetické rozhodnutie - určuje mechanickú pevnosť, životnosť, elektrické vlastnosti a vhodnosť pre rôzne prostredia.
| Typ materiálu | Výhody | Nevýhody | Základné scenáre použitia a odborné tipy |
|---|---|---|---|
| Plast (PVC/Polykarbonát) | - Nevodivý izolátor: Bezpečný, pretože sa nemôže nabiť, čím sa eliminuje potreba uzemnenia. - Nákladovo efektívny: Najrozpočtovejšia možnosť. - Priateľský na inštaláciu: Ľahký, s integrovanými svorkami a montážnymi prvkami. | - Nižšia odolnosť: Náchylnejší na praskanie alebo lámanie. - Nie je ohňovzdorný: Môže sa roztopiť alebo spáliť pri vysokom teple. | Scenár: Najvhodnejšie pre hotové steny, stropy a podlahy v moderných domácnostiach používajúcich nekovový opláštený kábel (NM-B). Profesionálny tip: Výborná voľba pre začiatočníkov, ale plastové závity skrutiek sa ľahko strhnú. Vyhnite sa prílišnému utiahnutiu. |
| Kov (Oceľ/Hliník) | - Výnimočná pevnosť: Veľmi odolný, ohňovzdorný a schopný zadržať elektrické oblúky. - Zabudované uzemnenie: Slúži ako súčasť uzemňovacieho vedenia. - Ochrana EMI/RFI: Poskytuje účinné tienenie. | - Nebezpečenstvo úrazu elektrickým prúdom: Musí byť správne uzemnená. - Potenciál korózie: Bežná oceľ koroduje vo vlhkých prostrediach. - Zložitejšia montáž: Ťažšia a vyžaduje samostatné svorky. | Scenár: Ideálne pre odkryté inštalácie (garáže, pivnice) a komerčné prostredia s použitím kovového potrubia alebo obrneného kábla. Profesionálny tip: NEC vyžaduje kovové skrinky pri použití kovového potrubia na zachovanie neprerušenej uzemňovacej dráhy. |
| Sklené vlákno | - Vysokopevnostný kompozit: Pevný, ale ľahký, nevodivý. - Odolný voči korózii a UV žiareniu: Vysoko odolný voči chemikáliám, vlhkosti a UV žiareniu. - Ľahký: Ľahko sa prenáša a montuje. | - Drahý: Najdrahšia možnosť. - Ťažko upraviteľný: Rezanie alebo vŕtanie uvoľňuje jemný sklený prach. - Tepelná citlivosť: Pri extrémnych zmenách teploty môže byť krehký. | Scenár: Ideálne pre vonkajšie, námorné, chemické alebo iné náročné priemyselné prostredia. Profesionálny tip: Venujte pozornosť hodnoteniu krytu podľa noriem NEMA alebo IP (napr. NEMA 3R pre vonkajšie použitie, IP67 pre dočasné ponorenie). |
Veľkosť a kapacita spojovacej krabice
Existujú rôzne typy krabíc, ktoré sa líšia tvarom a účelom:
- Štandardné obdĺžnikové krabice: Toto je najbežnejší typ krabice, určený na umiestnenie jedného zariadenia, ako je vypínač alebo zásuvka. Ak potrebujete priestor pre dve alebo tri zariadenia vedľa seba, použite “dvojrámikovú” alebo “trojrámikovú” krabicu.
- Hlboké okrúhle alebo štvorcové krabice: Hlbšie a priestrannejšie než obdĺžnikové krabice, sú preferovanou voľbou pre skutočné spojovacie krabice, kde sa spája viacero káblov. Ich veľkorysý vnútorný priestor ich robí ideálnymi na manipuláciu s viacerými spojmi.
- Kruhové krabice na svietidlá: Tieto sa používajú hlavne na montáž stropných alebo nástenných svietidiel, ako aj dymových detektorov. Ich kruhový tvar poskytuje hladký podklad pre okrúhle kryty bežné na väčšine svietidiel. Pri ťažších záťažiach, ako sú stropné ventilátory, musíte použiť krabicu špeciálne určenú a označenú ako “Hodnotený pre ventilátor”.
Výpočet kapacity krabice je mimoriadne dôležitý a často zanedbávaný. Elektrická krabica by nemala byť nikdy preťažená. Výpočet sa riadi jasným štvorkrokovým procesom:
- Spočítajte objem vodičov: Každý vodič (čierny, biely, uzemňovací) vo vnútri krabice sa počíta ako 1 objem.
- Zapítajte objem svoriek: Vnútorné káblové svorky sa počítajú ako 1 objem.
- Zapítajte objem externých káblov: Každý kábel vstupujúci do krabice (okrem toho, ktorý je pripevnený k zariadeniu) sa počíta ako 1 objem.
- Zapítajte objem uzemňovacieho drôtu: Každý uzemňovací drôt sa počíta ako 1 objem.
Vyberte skrinku, ktorej vnútorný vyrazený objem je rovný alebo väčší ako váš vypočítaný celkový objem. Ovládnutie tohto výpočtu objemu skrinky odlišuje amatéra od profesionála.
Postup inštalácie spojovacej krabice
Profesionálne výsledky si vyžadujú profesionálne náradie. Medzi základné nástroje patria spojky vodičov (tzv. “čapice”), odizolovač drôtov, skrutkovače, kliešte a bezkontaktný tester napätia.
Príprava a bezpečnosť
Predtým, než sa dotknete čo i len jedného vodiča, dôkladná príprava je vašou základnou obranou proti nehodám.
- Izolujte napájanie: Prejdite k hlavnej elektrickej rozvodnej skrini (ističovému panelu). Zamknutie/označenie: Pre maximálnu bezpečnosť použite zámok na istič, aby ste fyzicky zabránili opätovnému zapnutiu. Minimálne pripevnite na istič dobre viditeľnú výstražnú značku.
- Protokol dvojúrovňového overenia: Toto je znak profesionálnej elektroinštalácie.
- Úroveň 1 (nekonktaktné): Použite bezkontaktný tester napätia na kontrolu vodičov. Ak sa tester rozsvieti alebo zapípa, obvod je stále pod napätím. OKAMŽITE ZASTAVTE.
- Úroveň 2 (priame dotykom): Keď bezkontaktný test potvrdí, že nie je prítomné napätie, overte to pomocou multimetra nastaveného na striedavé napätie (ACV). Na displeji musí byť 0 voltov.
- Zabezpečte dostupnosť: Podľa zásad NEC sa kryt spojovacej skrinky nesmie nikdy zakrývať trvalými úpravami.
Fyzická inštalácia
Pri realizácii zateplenia budov sa často zabúda na jeden kľúčový aspekt - správnu inštaláciu elektrických prvkov na fasáde. Elektroinštalačné krabice KEZ predstavujú profesionálne riešenie pre moderné zateplené fasády.
- Novostavba (otvorený rám): Pripevnite rozvodnú skrinku priamo k nosníku alebo trámu pomocou pribalených klincov alebo skrutiek. Kľúčovým bodom je umiestniť skrinku tak, aby jej predná hrana bola dokonale zarovnaná s hotovým povrchom steny.
- Vytvorte otvory: V kovovej skrinke použite skrutkovač na vyrazenie potrebných kruhových “výsekov.”
- Namontujte svorky na káble: Tento krok je povinný pre kovové skrinky. Každý výsek, cez ktorý prechádza kábel, musí byť vybavený svorkou na kábel. Svorka chráni vonkajší plášť kábla pred ostrými kovovými hranami.
- Zabezpečte dostatočnú dĺžku vodičov: Vytiahnite káble do krabice. Podľa normy NEC je vyžadovaných aspoň 6 palcov voľného vodiča od miesta, kde sa končí plášť. Okrem toho musí minimálne 3 palce tohto vodiča presahovať predný okraj krabice.

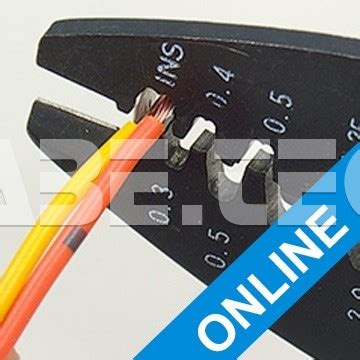

- Odizolovanie plášťa kábla a izolácie vodičov: Opatrne odrežte vonkajší plastový plášť kábla. Potom pomocou kvalitného odizolovača drôtov odstráňte približne 3/4 palca izolácie z konca každého jednotlivého vodiča.

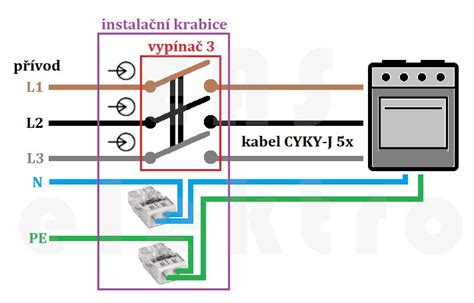

Spojovanie vodičov
Táto fáza je jadrom celého procesu.
- Uzemňovacie vodiče: Zhromaždite všetky holé medené alebo zelenoizolované uzemňovacie vodiče. Pomocou elektrikárskych klieští ich pretočte v smere hodinových ručičiek a zaistite spojovacou svorkou.
- Prívesok pre kovové krabice: Pri použití kovovej krabice je nevyhnutné pridať krátky holý medený “prívesok”. Jeden koniec sa spojí s ostatnými zemniacimi vodičmi, druhý koniec sa pripevní k zemniacej skrutke vo vnútri krabice.
- Neutrálne vodiče: Zhromaždite všetky biele neutrálne vodiče a zaistite ich spojovacou svorkou.
- Fázové vodiče: Nakoniec zhromaždite všetky čierne (alebo červené) vodiče pod napätím a zaistite ich spojovacou svorkou.
- Test zatiahnutím: Po utiahnutí každej svorky jemne zatiahnite každý vodič zvlášť, aby ste sa uistili, že sa nedá uvoľniť.
- Usporiadajte vodiče: Úhľadne zložte spojené vodiče do krabice v jemných, akordeónových ohyboch.
Dokončenie inštalácie
- Pripojte kryciu dosku: Umiestnite pevný, hladký kryt na krabicu a upevnite ho dodanými skrutkami. Kryt musí byť úplne neporušený.
- Finálna kontrola:
- Pevnosť spojov: Sú všetky svorky pevne dotiahnuté?
- Odhalená meď: Je pod sukničkou svorky viditeľná nejaká holá meď?
- Zapĺňanie skrinky: Vyzerá skrinka upravene a dobre zorganizovaná?
- Bezpečné zapnutie napájania: Pri hlavnom rozvádzači sa postavte nabok.
- Prevádzková kontrola: Otestujte všetky pripojené zariadenia, aby ste sa uistili o ich správnej funkcii. Použite multimeter alebo tester zásuviek na potvrdenie správneho napätia a polarity.
Špecifické prípady inštalácie: Zateplené fasády

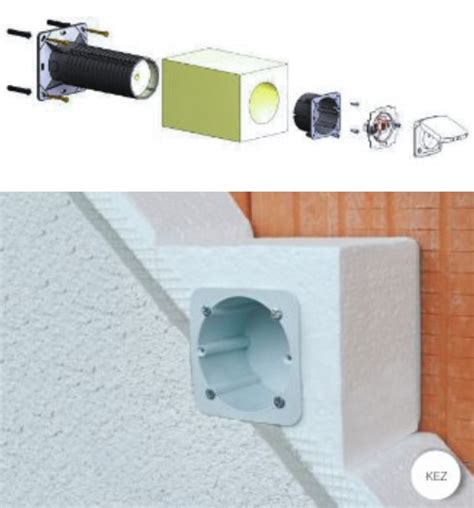

Pri realizácii zateplenia budov sa často zabúda na správnu inštaláciu elektrických prvkov na fasáde. Elektroinštalačné krabice KEZ predstavujú profesionálne riešenie pre moderné zateplené fasády. Táto robustná krabica je ideálna pre štandardné aplikácie v zateplených fasádach.
Riešenie: Vždy merajte hrúbku v presnom mieste inštalácie, nie celoplošne. Používajte výhradne priložené hmoždinky a skrutky.
Správna inštalácia nielen zlepšuje energetickú účinnosť budovy, ale zabezpečuje aj dlhodobú bezpečnosť a spoľahlivosť elektroinštalácie. Neexperimentujte s improvizovanými riešeniami - stavte na overené produkty, ktoré boli špeciálne vyvinuté pre náročné podmienky zateplených fasád.
Je možné inštalovať krabice KEZ aj do existujúceho zateplenia? Áno, je to možné, ale vyžaduje si to precízne vyrezanie otvoru v zateplení.
