V moderných stavebných projektoch a pri rekonštrukciách sa často stretávame s potrebou efektívneho odvodnenia splaškovej kanalizácie, najmä v prípadoch, keď prirodzený samospád nie je možný. Na riešenie týchto výziev sa používajú špeciálne čerpacie stanice a robustné potrubné systémy, ktoré zabezpečujú spoľahlivý odvod odpadových vôd.
Výzvy v odvodňovaní a potreba čerpacích systémov
Niekedy je potrebné odvádzať odpadové vody z miest, ktoré sa nachádzajú pod úrovňou kanalizácie, alebo sú príliš vzdialené od hlavného potrubia. V takýchto situáciách sa nezaobídeme bez čerpacej techniky.
Kompaktná čerpacia stanica Sololift2 WC-1 sa používa najmä pre odčerpávanie odpadových vôd z WC a umývadiel nachádzajúcich sa pod úrovňou kanalizácie alebo inštalovaných v rámci rekonštrukcie a modernizácie existujúcich budov, v ktorých môžu byť umiestnené príliš ďaleko od potrubia domovej splaškovej kanalizácie, a príslušné odpadové vody z nich nie je možné odvádzať prirodzeným samospádom. Grundfos Sololift2 WC-1 je malá kompaktná automatická čerpacia stanica určená pre čerpanie odpadových vôd z miest obytných budov, z ktorých tieto vody nemožno odvádzať do kanalizácie prirodzeným samospádom.
Podrobný pohľad na Grundfos Sololift2 WC-1
Táto kompaktná čerpacia stanica je navrhnutá pre špecifické typy odpadových vôd, čím zabezpečuje optimálnu funkčnosť a dlhú životnosť.
Kompaktná čerpacia stanica Sololift2 WC-1 je vhodná len pre čerpanie odpadových vôd z umývadla, ako aj splaškové odpadové vody z WC obsahujúce toaletný papier a fekálie. Čerpanie kvapalín s obsahom iných prímesí môže zapríčiniť poruchy stanice a mať za následok obmedzenie rozsahu nami poskytovanej záruky. Grundfos Sololift2 WC-1 je model vhodný pre jedno WC a jeden ďalší vstup, napríklad umývadlo.

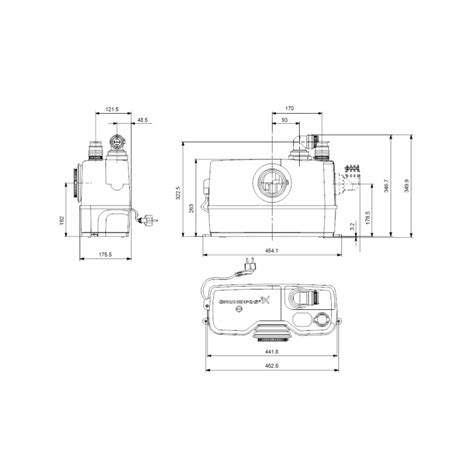

Technické parametre Grundfos SOLOLIFT2 WC-1
| Parameter | Hodnota |
|---|---|
| Sacie hrdlo | DN 100 / 1 x DN 32/36/40 (horná časť) |
| Výtlačné hrdlo | DN 22/25/28/32/36/40 |
| Napätie | 230 V |
| Kmitočet | 50 Hz |
| Príkon | 0.62 kW |
| Maximálny prietok Q max | 149 l/min |
| Maximálna dopravná výška H | 8.5 m |
| Hlučnosť | 70 dB |
| Dĺžka kábla | 1.2 m |
| Maximálna teplota čerpania | Potrubie slúži do teploty +90 °C |
| Potrubie | 1 súprava výtlačného potrubia Ø 40 mm z PVC |
Robustné a spoľahlivé kanalizačné systémy Geberit PE
Pre spoľahlivý odvod odpadových vôd, či už samospádom alebo pomocou čerpacej techniky, sú nevyhnutné kvalitné potrubné systémy. Polyetylénové (PE) potrubie je mimoriadne ľahké, ale zároveň veľmi odolné. Kanalizačný systém Geberit PE odoláva veľkým teplotným výkyvom, tlaku a agresívnym chemikáliám, ako sú zásady a kyseliny.
Robustné rúry Geberit PE sú k dispozícii vo všetkých štandardných priemeroch od d32 do d315 a ponuka tvaroviek - vrátane špeciálnych tvaroviek - je taká rozsiahla, ako sa len dá. Odvodňovací systém Geberit PE je odolný voči väčšine bežných zásad, kyselín a chemikálií. Geberit PE je hydraulicky optimalizovaný pre lepšiu nákladovú efektívnosť s menšími nárokmi na priestor pri zabezpečení vysokej výtokovej kapacity.
Výhody a kľúčové aplikácie Geberit PE
Pevné spoje a spoľahlivosť
Technológia pevných spojov sa dá použiť prakticky na akúkoľvek kanalizačnú úlohu. Rúry a tvarovky Geberit PE sa rýchlo a jednoducho zvárajú a vytvárajú trvalé a tesné spoje. Zvarové spoje sa vytvárajú buď pomocou zariadenia na zváranie na tupo, alebo pomocou elektrofúznej spojky Geberit, pričom je k dispozícii celý rad náradia a príslušenstva. Zvarové spoje PE rúr Geberit zostávajú spoľahlivo tesné po mnoho rokov, čo ponúka skutočný pokoj majiteľom budov aj inštalatérom. Tieto zvárané spoje sú vhodné aj na prefabrikáciu a ukladanie rúr do betónu. Náradie Geberit pre kanalizačné systémy Geberit na tento účel ponúka moderné a vysokoefektívne zváracie zariadenia. Potrubia a tvarovky Geberit PE a Geberit Silent-db20 je možné zvariť dohromady. Na to je vhodné zváranie natupo, ako aj elektrospojka.
Flexibilita inštalácie
Systémy sa môžu inštalovať buď priamo na stavbe, alebo sa môžu vopred zmontovať v dielni. Pri väčších stavebných projektoch sa dajú systémové konštrukcie jednoducho prefabrikovať v dielni. Navyše ich nízka hmotnosť uľahčuje prenášanie prefabrikovaných systémov do vyšších poschodí na montáž.

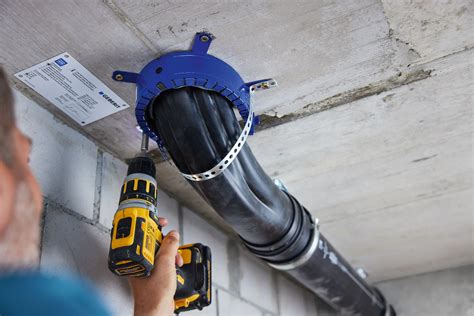

Technológia nepozitívneho pripojenia umožňuje použitie rúr Geberit PE v širokej škále aplikácií bez špeciálnych požiadaviek na zvukovú izoláciu, napríklad pri zabudovaní do betónu alebo na odvodnenie budov a striech. Robustné rúry Geberit PE možno ukladať do betónu alebo do zeme. Robustné potrubia Geberit PE možno ukladať do betónu alebo do zeme v súlade so statickými a inými platnými technickými predpismi. PE rúry Geberit možno vďaka ich nepozitívnym zvarovým spojom klásť aj do betónu. Konzola Geberit na liatie do betónu zabezpečuje presné umiestnenie a bezpečné upevnenie a ponúka používateľsky prívetivé, flexibilné riešenie, ktoré odolá silám tečúceho betónu.
Priemyselné aplikácie a špeciálne požiadavky
Vďaka svojim robustným materiálovým vlastnostiam je Geberit PE vhodný na širokú škálu priemyselných kanalizačných aplikácií. Projekty s požiadavkami na požiarnu ochranu Požiarne skúšky sa vykonali v súlade s normou EN 1366-3 pre širokú škálu rôznych inštalačných situácií. V kombinácii s protipožiarnym uzáverom Geberit RS90 Plus EN je odtokový systém Geberit PE schválený na požiarnu odolnosť 90 minút (ETA/ETB). Geberit ponúka protipožiarne uzávery až do triedy požiarnej odolnosti F 120. Protipožiarne uzávery Geberit RS90 Plus EN sú schválené na požiarnu odolnosť 90 minút (ETA/ETB).
Geberit electrofusion tool ESG 3 - Functionality
Technické špecifikácie Geberit PE
Rozmery a tvarovky

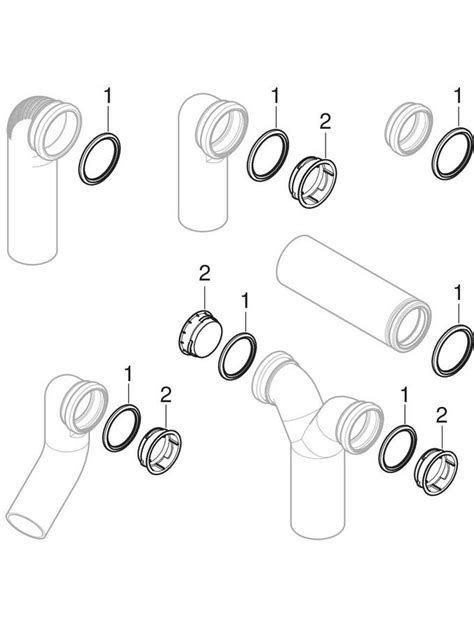

Sortiment PE je pripravený pre takmer akúkoľvek situáciu. Dostupné tvarovky Sortiment Geberit PE zahŕňa širokú škálu tvaroviek vrátane kompletného sortimentu špeciálnych tvaroviek. To znamená, že s Geberit PE možno zvládnuť takmer každú kanalizačnú požiadavku - nie sú potrebné žiadne kompromisy.
| Menovitá svetlosť (DN) | Rozmer d × s (mm) |
|---|---|
| 30 | 32 × 3 |
| 40 | 40 × 3 |
| 50 | 50 × 3 |
| 56 | 56 × 3 |
| 60 | 63 × 3 |
| 70 | 75 × 3 |
| 90 | 90 × 3.5 |
| 100 | 110 × 4.3 |
| 125 | 125 × 4.9 |
| 150 | 160 × 6.2 |
| 200 | 200 × 6.2 / 200 × 7.7 |
| 250 | 250 × 7.8 / 250 × 9.7 |
| 300 | 315 × 9.8 / 315 × 12.2 |
Materiálové vlastnosti
- Materiál: PE-HD
- Koeficient pozdĺžnej rozťažnosti: 0,17 mm/(m K)
- Absorpcia pozdĺžnej rozťažnosti: Vyžaduje sa dlhé hrdlo
- Teplota pri montáži: -20 až 40 °C
- Prevádzková teplota pri stálom zaťažení: -20 až 80 °C
- Chemická odolnosť: voči 95 % všetkých bežných zásad, kyselín a chemikálií
Doplňujúce riešenia Geberit pre optimálne odvodnenie
Geberit ponúka aj ďalšie inovatívne systémy, ktoré dopĺňajú potrubia PE a zvyšujú celkovú efektivitu a komfort odvodňovacích systémov.
Geberit SuperTube
Geberit PE je k dispozícii aj v kombinácii s priestorovo úspornou technológiou Geberit SuperTube. Priestorovo úsporné odvodnenie vo výškových budovách V kombinácii s technológiou SuperTube možno použiť tvarovky Geberit PE ako priestorovo úsporný odvodňovací systém vo výškových budovách. Geberit PE SuperTube ponúka úsporu priestoru vo výškových budovách. Priestorovo úsporné odvodnenie výškových budov pomocou technológie Geberit SuperTube prináša viac obytnej a podlahovej plochy, jednoduché plánovanie a inštaláciu, menšie priemery rúr bez prídavného vetracieho potrubia a vodorovné potrubia bez sklonu (do šiestich metrov).
Geberit Silent-db20
Či už ako zvislé potrubie, alebo ako pripájacie potrubie - pri projektoch s vysokými požiadavkami na útlm hluku je odvodňovací systém Geberit Silent-db20 s mimoriadne dobrými zvukovoizolačnými vlastnosťami optimálne riešenie.
Geberit Pluvia
Podtlakový systém odvodňovania strechy s vysokou tlakovou odolnosťou materiálu robí z Geberit PE spoľahlivú voľbu pre podtlakové odvodňovacie systémy striech, ako je Geberit Pluvia. Podtlakový systém odvodnenia strechy zabezpečuje účinný a spoľahlivý výkon aj počas silných dažďov. Geberit Pluvia zaujme svojou flexibilitou pri projektovaní a nákladovou efektívnosťou pri inštalácii aj prevádzke.
