Prehľad oceľových potrubí pre vykurovanie: Typy, štandardy a inovácie

Pri výbere vhodných materiálov pre vykurovacie systémy, kotly a rôzne priemyselné aplikácie zohrávajú železné rúry, často označované ako oceľové rúry, kľúčovú úlohu. Tieto rúry sa vyrábajú v širokej škále špecifikácií a noriem, aby spĺňali špecifické požiadavky na pevnosť, odolnosť voči tlaku a teplote, ako aj chemickú stabilitu. Oceľová rúrka je druh dutej dlhej ocele, ktorá sa široko používa ako potrubie na prepravu tekutín, ako je voda, plyn, para, ropa, zemný plyn atď. Ich relatívne nízka hmotnosť ich robí vhodnými aj pre výrobu mechanických dielov a inžinierskych konštrukcií.

Klasifikácia oceľových potrubí podľa spôsobu výroby

Ponuka oceľových rúr je rozsiahla a líši sa v závislosti od spôsobu ich výroby, čo ovplyvňuje ich konkrétne využitie a vlastnosti. Základné rozdelenie zahŕňa hrubostenné a tenkostenné rúry, rozlíšené podľa hrúbky steny.

Bezšvíkové oceľové rúry

• Bezšvíkové oceľové rúry sa vyrábajú z oceľových ingotov alebo pevných rúrových polotovarov perforáciou na rúry Primal, ktoré sa potom vyrábajú valcovaním za tepla, valcovaním za studena alebo ťahaním za studena.
• Vyrábané valcovaním z plnej guľatiny pretlačením cez tŕň, sú bezšvíkové oceľové rúry vyrobené z jednoúčelovej ocele, ktorá je veľmi odolná proti hrdzi, kyselinám a extrémnym teplotám.
• Bezšvíkové oceľové rúry valcované za tepla sa delia na všeobecné oceľové rúry, nízkotlakové a strednotlakové kotlové oceľové rúry, vysokotlakové kotlové oceľové rúry, legované oceľové rúry, nerezové oceľové rúry a ropné krakovacie rúry.
• Vonkajší priemer bezšvíkovej rúry je vo všeobecnosti väčší ako 32 mm a hrúbka steny je 2.5-75 mm. Rúry valcované za studena majú vyššiu rozmerovú presnosť ako rúry valcované za tepla.

Zvárané oceľové rúry

• Zváraná oceľová rúra, tiež známa ako zváraná rúra, je oceľová rúra vyrobená z oceľového plechu alebo oceľového pásu po krimpovaní a zváraní.
• Zváraná oceľová rúra má jednoduchý výrobný proces, vysokú efektivitu výroby, veľa odrôd a špecifikácií a menej zariadení, ale jej všeobecná pevnosť je nižšia ako pevnosť bezšvíkových oceľových rúr.
• Pozinkované zvárané rúry majú zvýšenú odolnosť proti korózii.
• Medzi bežné skratky pre zvárané rúry patria ERW (elektrické odporové zváranie) a HFW (vysokofrekvenčné zváranie).

Technológie elektrického odporového zvárania (ERW a HFW)

Väčšina rúr sa vyrába prostredníctvom ERW technológie, čo je elektricky odporovo zváraná oceľová rúrka vytvorená stredným-odporovým teplom (1 kHz - 3 kHz) na spojenie okrajov oceľovej cievky. ERW zváranie s dôrazom na efektívnosť hromadnej výroby je v súlade so scenármi vysokého dopytu v civilnej a priemyselnej oblasti, napríklad pre rúry s hrúbkou steny podľa Plánu 40.

Pre kritické aplikácie s vysokým-tlakom (napr. prenos oleja/plynu, ale aj vysokotlaková para v kotloch) sa používajú HFW oceľové rúry. Ide o prémiový variant elektricky odporovo zváraných oceľových rúrok, kde HFW označuje vysokofrekvenčné zváranie (300 kHz - 500 kHz) optimalizované pre hrubé steny, napríklad podľa Plánu 80.

Napríklad, pre rúry Φ114,3 × 6,02 mm ERW podľa Plánu 40 (ASTM A53) sa používa 1 000 A stredno-frekvenčný prúd (2 kHz) a stláčací tlak 2,5 MPa, čím sa dosahuje rýchlosť zvárania vyššia alebo rovná 98 %. Pre rúry Φ60,3 × 5,59 mm ERW podľa Plánu 80 (ASTM A53 Grade B) sa používa prúd 1 200 A a stláčací tlak 3,0 MPa, aby sa zabezpečila pevnosť zvaru väčšia alebo rovná 90 % základného kovu. Pre HFW oceľové rúry v Pláne 80 (napr. Φ114,3 × 8,56 mm ASTM A106 Grade B) sa používa 400 kHz vysoko-frekvenčný indukčný ohrev, čím sa vytvára úzka tepelne-ovplyvnená zóna (HAZ) a rýchlosť zvárania je väčšia alebo rovná 99 %.

Parametre oceľových rúr: Rozmery a harmonogramy (Schedule)

Tabuľka rozmerov a veľkostí oceľových rúr je štandardizovaný referenčný nástroj, ktorý definuje kritické parametre, ako sú vonkajší priemer (OD), vnútorný priemer (ID), hrúbka steny (WT), hmotnosť a tlaková kapacita pre rúry rôznych „rozpisov“ (triedy hrúbky steny). Graf používa palce (imperiálne) aj milimetre (metrické) na uspokojenie globálneho dopytu.

Rozpisy (Schedule)

Schedule (Sch) je číselný stupeň, ktorý koreluje s hrúbkou steny - vyššie rozpisy znamenajú hrubšie steny pre rovnakú OD.

• Rozpis 40: Stredná hrúbka steny, vyvážená pre nízky-až{1}}stredný tlak (menší alebo rovný 2,0 MPa). Predovšetkým nízkouhlíková-oceľ (ASTM A36, A53 Grade B) pre civilné použitie a ľahký priemysel.
• Rozpis 80: Hrúbka steny, optimalizovaná pre vysoký tlak (menej alebo rovná 3,0 MPa). Oceľ s vyššou{0}}pevnosťou (ASTM A53 trieda B, A106 trieda B) pre priemyselné vysokotlakové-linky.

Rozmery vonkajšieho priemeru (OD)

• Malý vonkajší priemer (12,7 mm - 50,8 mm): Používa sa na inštalatérske práce v domácnostiach (Plán 40) a hadičky pre presné prístroje (zriedkavo podľa Plánu 80).
• Stredný vonkajší priemer (50,8 mm - 219 mm): Dominuje v potrubí priemyselného stlačeného vzduchu (Plán 40) a strednotlakových vedeniach pary (Plán 80).
• Veľký vonkajší priemer (219-630 mm): Používa sa pre mestské vodovodné siete (Plán 40) a vysokotlakové pobočky ropy/plynu (Plán 80).

Výrobcovia ako Huayang udržiavajú presné tolerancie. Napríklad pre ERW rúry podľa Plánu 40/80 udržiava Huayang toleranciu OD ±0.79mm (pre OD ≤100mm) a ±1.0mm (pre OD >100 mm), čo prekonáva požiadavku ANSI B36.10 ± 1,5 mm. V prípade rúr Φ108 × 4,5 mm Schedule 40 ERW (ASTM A53) je vonkajší priemer riadený na 108 mm ± 0,1 mm, čím sa zabezpečuje kompatibilita s dovážanými armatúrami. Pri WT Precision, pomocou laserových hrúbkomerov (presnosť ±0,01 mm), sa tolerancia WT kontroluje na ±5 % pre Plán 40 a ±3 % pre Plán 80 (kritické pre bezpečnosť pri vysokom-tlaku).

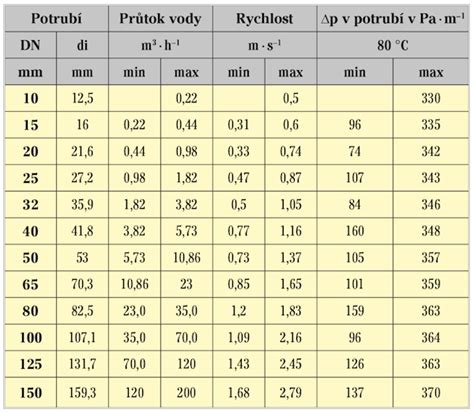

Údaje o prietokovej kapacite ilustrujú dôležitosť vnútorného priemeru. Rúry Φ108 × 4,5 mm podľa Plánu 40 majú prietok 7,7 m³/h, zatiaľ čo potrubia podľa Plánu 80 s rovnakým vonkajším priemerom majú prietok 7,2 m³/h pri rýchlosti vody 1 m/s (20 stupňov).

Špecifické normy pre potrubia kotlov a vysokoteplotné aplikácie

Pre kotly a iné náročné prevádzky sa používajú špecifické typy bezšvíkových oceľových rúr, ktoré sú navrhnuté na prevádzku pri vysokých tlakoch a teplotách. Existuje niekoľko noriem, ktoré pokrývajú tieto aplikácie.

Štandardné vysokotlakové potrubie kotla ASTM A335

Norma ASTM A335 definuje bezšvíkové oceľové rúry z legovanej ocele určené pre prevádzku pri vysokých teplotách. Tieto rúry sú ideálne pre aplikácie, kde je potrebná vysoká odolnosť voči tlaku a teplu, ako napríklad v parných potrubiach, kotloch a výmenníkoch tepla.

• Zliatina: Áno, zahŕňa rôzne skupiny zliatin ako P5, P9, P11, P22, P91, P92 a iné.
• Použitie: Kotlové rúry, vysokotlakové parné potrubia, výmenníky tepla.
• Hrúbka steny: 1 - 100 mm.
• Vonkajší priemer (okrúhly): 10 - 1000 mm.
• Tepelné spracovanie: Žíhanie, normalizácia, popúšťanie.

ASME SA-106/SA-106M: Rúrky z uhlíkovej ocele pre vysoké teploty

Bezšvíkové oceľové rúry podľa normy ASTM A106 sú široko používané pre prevádzku pri vysokých teplotách. Sú bežnou voľbou v rôznych priemyselných odvetviach vrátane ropného, chemického, energetického a strojárstva. Hlavné triedy sú GR.A, GR.B, GR.C.

Bezšvíkové oceľové potrubie A335 zo štandardnej legovanej ocele

Štandardná legovaná oceľ A335 (ASTM A335/ASME S-A335) je medzinárodná špecifikácia pre bezšvíkové rúry z feritickej legovanej ocele, ktoré sú určené pre prevádzku v prostrediach s vysokou teplotou a vysokým tlakom. Jej hlavné oblasti použitia sú petrochemický priemysel a energetika (tepelná a jadrová).

Prehľad noriem a tried pre kotlové potrubia

Nasledujúca tabuľka sumarizuje niektoré z kľúčových noriem a tried pre oceľové potrubia používané v kotloch a vysokotlakových/vysokoteplotných aplikáciách:

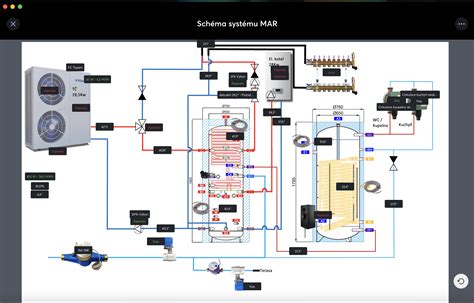

Predizolované oceľové potrubia pre vykurovacie systémy

Oceľové predizolované potrubia sú kľúčové pre efektívnu dodávku tepla v moderných vykurovacích systémoch a infraštruktúre. Používajú sa na bezkanálové rozvody vykurovania, prepájanie objektov, rekonštrukciu existujúcich rozvodov a budovanie nových tepelných sietí. Sú ideálne pre horúcovody a primárne rozvody tepla, pretože odolávajú vyšším tlakom a teplotám až do 150°C a 25 bar.

Štruktúra a výhody predizolovaných potrubí

NRG PREMIO je desiatky rokov overená koncepcia oceľových predizolovaných potrubí, štandardne s oceľovou pozdĺžne zváranou rúrkou pre médium a polyuretánovou izoláciou na báze cyklopentánu. Maximálne zaťaženie je do 148 °C a 25 bar. NRG PREMIO potrubie môže mať rôzne médiové rúrky.

• Izolácia: Vysoko účinná izolácia z polyuretánovej peny na báze cyklopentánu poskytuje sumárne výborné tepelné straty s hodnotou tepelnej vodivosti nižšou ako 0,027 W/mK. Výšku tepelných strát je možné ovplyvniť voľbou hrúbky izolácie v sérii 1, 2 alebo 3. Tvrdá polyuretanová pena (PUR) sa vyrába chemickou reakciou polyolu s izokyanátom (MDI), ako nadúvadlo sa používa cyklopentán.
• Plášť: Plášťová rúrka z HDPE je ošetrená korónovým výbojom pre lepšiu súdržnosť systému. Plášť potrubia môže byť taktiež tvorený oceľovým pozinkovaným plechom, prípadne iným materiálom (prevedenie SPIRO), čím sa zabezpečí vyššia mechanická odolnosť a UV stabilita.
• Difúzna bariéra: Difúzna EVOH bariéra je nedeliteľnou súčasťou plášťovej izolácie. Kompletný predizolovaný potrubný systém s difúznou bariérou je v súčasnosti pre oceľové potrubia najlepším riešením pre efektívny prenos tepla. Kyslík môže pri prenikaní do štruktúry predizolovaných oceľových potrubí pôsobiť ako agresívny plyn, korozívne na oceľovú rúrku a oslabuje polyuretán, čo negatívne ovplyvňuje jeho izolačné vlastnosti.
• Monitorovacie vodiče: Pre dlhodobú spoľahlivosť a životnosť systému sú v potrubiach zabudované monitorovacie vodiče.
• Double prevedenie: Pre ešte väčšiu efektivitu prenosu tepla je možná dodávka oceľových potrubí a príslušenstva v double prevedení, teda s dvomi médionosnými rúrkami v spoločnej izolácii.

Aplikácie predizolovaných potrubí

• Vykurovanie: Bezkanálové rozvody vykurovania pre dodávku tepla sú vhodné pre rôznorodé aplikácie ako prepoj objektov, rekonštrukcia existujúcich rozvodov a budovanie nových tepelných sietí.
• Kotolne: Efektívne využitie predizolovaných potrubí pri využití tepla z bioplynových staníc pomáha výrazne zvýšiť efektivitu a návratnosť investície.
• Horúcovody: Oceľové predizolované potrubia je možné použiť aj na horúcovodné a primárne rozvody tepla.

Inovatívne riešenia

Spoločnosť RADPOL ponúka jedinečné riešenie: kompletný predizolovaný potrubný systém s difúznou bariérou, ktorý zahŕňa priame potrubia, T-kusy, kolená, doizolovania a predizolované armatúry. RADPOL taktiež vyvinul kompletný systém predizolovaných potrubí UV PROTECT COLOR, ktorý je odolný voči pôsobeniu UV žiarenia, atmosférickým podmienkam a chemickým látkam. Potrubia UV PROTECT COLOR majú plášť zo špeciálne upraveného HDPE odolného voči UV žiareniu, a tiež proti mechanickému poškodeniu, pôsobeniu chemických látok a zmenám okolitých teplôt.

RADPOL vyrába kompletný systém predizolovaných potrubí v plnom rozsahu priemerov do DA 1000 mm (spojky do DA 710). Štandardné vyhotovenie je s oceľovou pozdĺžne zváranou rúrkou pre médium a kombináciou izolácie z minerálnej vlny a polyuretánovej peny na báze cyklopentánu. Izolácia médionosnej rúrky je zložená z vrstvy minerálnej vlny a polyuretánovej peny. Vinuté puzdro z minerálnej vlny sa vyznačuje svojou vysokou pevnosťou, teplotnou odolnosťou a tvarovou stálosťou. Výšku tepelných strát a maximálnu teplotnú zaťažiteľnosť potrubia NRG PREMIO para je možné ovplyvniť voľbou hrúbky izolácie.

Ďalšie materiály pre vykurovacie systémy

Nerezové potrubia

Antikórové potrubie spĺňa najnáročnejšie hygienické a zdravotné štandardy. Vďaka hladkej povrchovej úprave minimalizuje vznik usadenín. Antikórové potrubie ponúka najdlhšiu životnosť spomedzi komerčne dostupných materiálov. Ponúka minimálne teplotné dilatácie, čo eliminuje potrebu veľkého množstva kĺznych a pevných uložení na dlhších trasách. Ďalšou z výhod je široký teplotný rozsah média, ktorý sa v závislosti od spôsobu výroby a materiálu samotného potrubia, pohybuje od -35 do 200 stupňov celzia. Antikórové potrubie spĺňa tie najvyššie technické aj hygienické štandardy, často sa teda využíva v objektoch, ktoré sú náročné na výstupnú kvalitu média, ako napríklad zdravotnícke zariadenia, potravinárska výroba, ale aj v domácnostiach, v ktorých zákazník vo zvýšenej miere dbá na kvalitu života.

Potrubia z uhlíkovej ocele

Uhlíková oceľ je v súčasnosti jeden z najpoužívanejších materiálov pre vykurovanie, ako obytných tak priemyselných objektov. Medzi praktické výhody potrubia z uhlíkovej ocele patrí rýchla montáž a nízka hmotnosť oproti bežnému kovovému potrubiu. Ďalšími výhodami pre užívateľa je vysoká teplotná odolnosť a odolnosť voči korózií. Na spájanie tohto typu potrubia sa používajú lisovacie tvarovky, ktoré sú jednoduché a rýchle na montáž a zabezpečujú minimálne tlakové straty. Potrubia z uhlíkovej ocele sú vďaka vzhľadu povrchovej úpravy vhodné aj na viditeľné inštalácie v interiéri.

Plasthliníkové potrubia

Plasthliník je v súčasnosti najpoužívanejší a cenovo najdostupnejší inštalačný systém. Jeho konštrukcia spočíva v troch vrstvách: vnútorná a vonkajšia vrstva sú zhotovené zo sieťovaného polyetylénu, medzi ktorými sa nachádza súvislá vrstva hliníkovej fólie. Vďaka tejto konštrukcii je materiál ľahko tvarovateľný, čím sa šetria náklady na lisovacie tvarovky. Stena potrubia zároveň vytvára nepriepustnú kyslíkovú bariéru, čo má bezprostredný vplyv na kvalitu média a životnosť celého systému. Výhody zahŕňajú nízku vstupnú investíciu, rýchlu montáž s úsporou tvaroviek a dlhú životnosť.
