Elektroinštalácia je základným pilierom bezpečného a funkčného rodinného domu. Správne navrhnutá a zrealizovaná elektroinštalácia je základným pilierom bezpečného a funkčného rodinného domu. Pri novostavbe rodinného domu alebo väčšej rekonštrukcii je projekt elektroinštalácie prakticky nevyhnutný.
Čo obsahuje projektová dokumentácia elektroinštalácie
Projekt elektroinštalácie je komplexný súbor technických výkresov, popisov a tabuliek, ktorý detailne stanovuje všetky aspekty elektrickej siete v dome. Projektová dokumentácia pre realizáciu stavby obsahuje:
- Technická správa elektroinštalácie
- Protokol o určení vonkajších vplyvov
- Manažérstvo rizika
- Výkres situačnej schémy prípojky NN
- Výkres jednopólovej schémy elektromerového rozvádzača

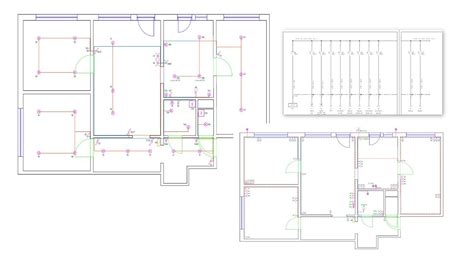

- Výkres silnoprúdových a slaboprúdových obvodov pre jednotlivé podlažia
- Výkres systému ochrany pred bleskom a uzemnenie
- Výkres viacpólovej schémy hlavnej domovej rozvodnice
- Súpisku káblov, výkaz výmer a rozpočet
7 krokov k bezpečnej a funkčnej elektroinštalácii
Pre zabezpečenie komplexného a systematického prístupu k elektroinštalácii rodinného domu odporúčame postupovať v nasledujúcich siedmich krokoch:
- Pripojenie k distribučnej sieti: Vyriešenie spôsobu pripojenia a stanovenie rezervovaného príkonu.
- Uzemnenie a ochrana: Riešenie uzemnenia, hlavného pospájania (HUS), bleskozvodu a koordinácie prepäťových ochrán (SPD).
- Návrh okruhov a káblov: Návrh počtu okruhov, prierezov káblov a trás vedenia.

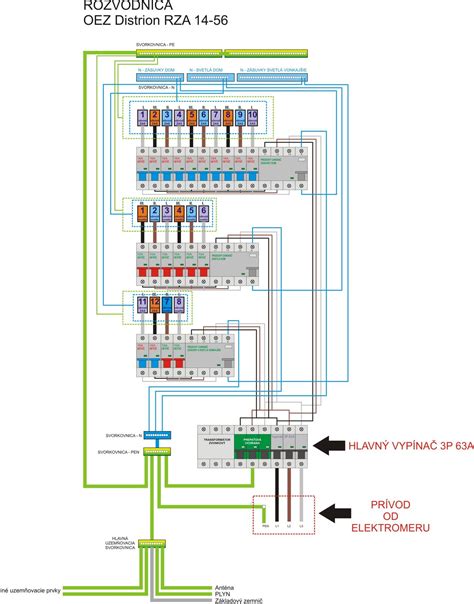

- Domový rozvádzač: Návrh usporiadania rozvádzača, prúdových chráničov (RCD) a ističov.
- Koncové prvky: Detailné rozmiestnenie zásuviek, vypínačov a ovládania svetiel.
- Štruktúrovaná kabeláž: Príprava pre moderné siete, internet, smart home a multimédiá.
- Revízia a dokumentácia: Výchozia revízia, dokumentácia skutočného vyhotovenia a odovzdanie podkladov.
Elektroinštalácie - Výmena elektrických rozvodov
Praktické aspekty a normy
Pri návrhu a realizácii elektroinštalácie je absolútne nevyhnutné dodržiavať platné technické normy. Medzi najdôležitejšie patria:
- STN 33 2000: Súbor noriem pre nízkonapäťové elektrické inštalácie.
- STN EN 62305: Norma definujúca požiadavky na ochranu stavieb pred bleskom.
- STN EN 61643: Norma pre zvodiče prepätia (SPD).
Tabuľka: Farebné označenie vodičov
| Farba vodiča | Označenie | Funkcia |
|---|---|---|
| Modrá | N | Pracovný nulový vodič |
| Hnedá / čierna | L | Fázový vodič |
| Zelenožltá | PE | Ochranný vodič |
Realizácia a ekonomické faktory
Svojpomocná realizácia je reálna a prináša výraznú úsporu, ak rešpektujete základné pravidlá. Môžete vysekať drážky, uložiť káble, pripraviť krabice a prívody. Finálne zapojenie a revíziu však vždy zverte certifikovanému elektrikárovi. Pri novostavbe rodinného domu alebo rozsiahlejšej rekonštrukcii je projekt elektroinštalácie prakticky nevyhnutný.
Cena projektovej dokumentácie zahŕňa autorizáciu, tlač a dopravu. Pri návrhu elektroinštalácie je rozumné počítať s rezervou príkonu, miestom v rozvádzači, chráničkami a prípadne aj pripravenými prívodmi pre budúce technológie ako fotovoltaické systémy (FVE) alebo wallbox pre elektromobil.
