Technická správa: Vodorovné konštrukcie Porotherm

Vodorovné konštrukcie sú neoddeliteľnou súčasťou každej stavby, pričom ich výber a správne zhotovenie majú zásadný vplyv na celkovú statiku a funkčnosť budovy. Systém Porotherm ponúka komplexné riešenia pre preklady a stropné konštrukcie, ktoré kombinujú výhody keramických prvkov s pevnosťou betónu.

Preklady Porotherm

V rámci kompletného tehlového stavebného systému Porotherm nie sú len samotné tehly, ale aj prvky pre vodorovné nosné konštrukcie, ako sú preklady a stropný systém. Keramické preklady Porotherm KP 7 sú nosné a zaťažiteľné ihneď po zabudovaní, bez potreby montážneho podoprenia. Kompletný preklad nad otvorom sa zhotoví vyskladaním z potrebného počtu prefabrikátov v závislosti od hrúbky steny, resp. od zaťaženia. Preklady Porotherm KP 7 majú univerzálne použitie v murovaných stenách pre otvory s rozpätím 0,75 až 3,00 m.

Roletové a žalúziové preklady Porotherm KP Vario slúžia ako nosné prvky nad okennými a dvernými otvormi v murovaných obvodových stenách, s možnosťou zabudovania vonkajších roliet alebo žalúzií. Skladajú sa z dvoch dielov: vnútorného nosného dielu (železobetónový preklad s keramickým povrchom) a vonkajšieho tepelnoizolačného dielu na osadenie roletovej alebo žalúziovej schránky.

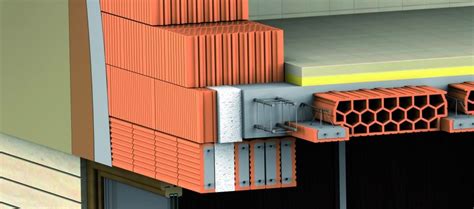

Samotné keramické predpäté preklady Porotherm KPP 12 nie sú nosné. Kompletný, tzv. spriahnutý preklad vznikne z potrebného počtu predpätých prekladov po vymurovaní alebo vybetónovaní tzv. tlačenej zóny nad prekladom. Preklady Porotherm KPP 12 sú univerzálne použiteľné v murovaných stenách pre otvory s rozpätím 0,50 až 2,75 m a sú vhodné predovšetkým na zhotovenie prekladov vo vnútorných nosných a nenosných stenách. Preklady sa môžu skracovať pílením pomocou vhodného náradia, nie však sekaním.

Stropný systém Porotherm

Strop Porotherm je montovaný stropný systém z nosníkov a vložiek, ktorý sa priamo na stavbe zaleje betónom požadovanej triedy. Hlavnými prvkami tohto systému sú keramické predpäté stropné nosníky (KPSN) a keramické stropné vložky (KSV). Doplnkovým prvkom sú vencové tehly s tepelnoizolačnou vrstvou (VT).

Stropný systém Porotherm je určený na zhotovenie stropov s rozpätím 1,5 až 7,75 m a je primárne určený pre statické zaťaženie. Rôznym usporiadaním nosníkov v kombinácii so stropnými vložkami Porotherm KSV 60 alebo 45, ako aj hrúbkou betónovej nadbetonávky 40 - 70 mm sa dá navrhovať únosnosť stropu Porotherm v širokom rozsahu.

Montáž stropného systému

Podklad muriva musí byť vodorovný. V prípade potreby treba pred začatím murovania osadiť alebo položiť na základovú dosku v mieste budúcich stien izolačné pásy proti vlhkosti, ktoré musia byť cca o 150 mm širšie ako hrúbka muriva. Zistené rozdiely vo výške základu sa vyrovnajú maltou. Na tento účel postačí jednoduchá murovacia pomôcka - hobľovaná lata s ryskami po 250 mm.

Ako prvé sa založia rohy stavby. Medzi takto založené rohy sa v každom rade natiahne z vonkajšej strany murárska šnúra. Tehly sa ukladajú do malty tesne za sebou pozdĺž natiahnutej šnúry. Poloha jednotlivých tehál sa upravuje pomocou vodováhy a gumového kladiva. Zvislé škáry medzi tehlami P+D zostávajú nepremaltované. Na murovanie tehál sa používa malta optimálnej konzistencie, tj. takej, aby nezatekala do zvislých otvorov. Malta vytekajúca z ložných škár sa stiahne murárskou lyžicou. Výšku jednotlivých radov a polohu tehál treba pravidelne kontrolovať.

V prípadoch, keď pôdorys objektu nie je navrhnutý v module 125, resp. 250 mm, alebo sa v pôdoryse nachádzajú nepravouhlé rohy, treba na stavbe pripraviť vhodné doplnkové kusy tehál.

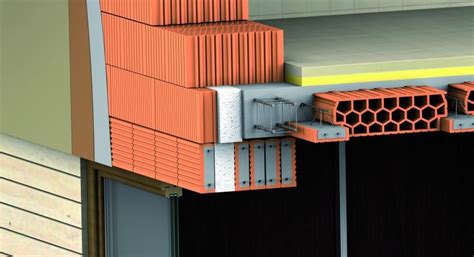

Nosníky sa ukladajú podľa kladačského výkresu priamo na posledný rad tehál. Nosníky smú byť podopreté iba na koncoch (prostý nosník). V prípade veľkých nerovností je potrebné podklad pred ukladaním nosníkov vyrovnať betónovou vrstvou hr. 30-50 mm. Nosníky sa začínajú ukladať vždy od kraja stropného poľa. Prvý nosník sa uloží podľa kladačského výkresu, kde by mala byť vyznačená jeho osová vzdialenosť od priľahlej steny. Nosníky je nutné podoprieť podperami.

Nosníky dlhšie ako 4,00 m treba podoprieť už pri ich ukladaní, aby nedošlo k poškodeniu v dôsledku nadmerného priehybu od vlastnej tiaže. Pomocou podopretia sa do každého poľa stropu vnesie aj predpísané montážne nadvýšenie v strede rozpätia stropu. Stojky podpier nesmú byť opreté priamo na nespevnený terén, aby sa pri zaťažení čerstvým betónom pri betonáži stropu nezaborili, čo by mohlo viesť k nežiaducemu priehybu stropu. V prípade, že pod stropom je nespevnený terén, musia sa pod stojkami vytvoriť roznášacie pätky.

Stropné vložky sa ukladajú nasucho vždy medzi dva nosníky. Pri ich ukladaní nie je povolené na ne stúpať. Pre tento účel treba cez stropné vložky položiť dosku. Stropné vložky by nemali zasahovať nad nosnú stenu.

Po obvode stropu sa vymuruje vencová tehla tak, aby tepelná izolácia smerovala dovnútra. Na koncoch a v strede nosníkov sú strmene, ktoré sú ohnuté k hornému povrchu nosníkov. Do strmeňov na koncoch nosníkov sa vkladá tzv. spojovacia výstuž. Pre spojovaciu výstuž platí zásada: presah za vnútorný líc nosnej steny na dĺžku 1/6 rozpätia, minimálne však 0,8 m.

Betonáž stropu

Pri betonáži stropu sa betónuje súčasne aj stužujúci veniec, ktorý je v úrovni stropu a má rovnakú výšku. Na zaliatie stropu sa používa betón triedy C 20/25. Konštrukčná výška stropu je potom 210 - 240 mm. Hrúbka betónovej dosky môže byť 40 až 70 mm, čo má vplyv na únosnosť stropu.

Pred betonážou, najmä v letných mesiacoch, treba stropné vložky a nosníky dôkladne poliať vodou, aby sa predišlo prudkému úbytku vody z čerstvého betónu vplyvom nasiakavosti keramického črepu. Betonáž musí prebiehať rovnomerne. Betón treba v letnom období chrániť proti rýchlemu vysychaniu pravidelným polievaním. V zimnom období je povolené betónovať bez špeciálnych prísad proti zamrznutiu do +5°C.

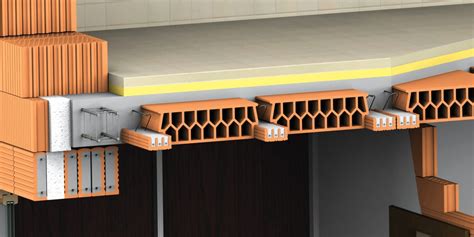

Po zmonolitnení vzniká rebierkový strop. Stropná konštrukcia dosahuje svoju navrhovanú únosnosť po uplynutí 28 dní od betonáže.

Výsledkom statického návrhu a riešenia konštrukčných detailov je výkres skladby stropu, ktorý by mal byť súčasťou každého projektu. Pri návrhu stropu je dôležité zohľadniť nielen statické požiadavky, ale aj dispozičné usporiadanie objektu.
