Teplovodné podlahové vykurovanie je nízkoteplotný, ekonomicky úsporný a esteticky nerušivý vykurovací systém, ktorý využíva princíp sálania tepla. Suché podlahové vykurovanie predstavuje špecifický variant tohto systému, navrhnutý predovšetkým pre situácie vyžadujúce nízke konštrukčné výšky podláh a zníženie celkovej váhovej záťaže.
Tento systém je ideálnou náhradou tradičných betónových a anhydridových poterov a využíva sa prevažne pri rekonštrukciách, kde je potrebná flexibilnejšia tepelná reakcia. Suchý spôsob inštalácie sa vyznačuje nízkou hmotnosťou, napríklad 38,25 kg/m2, a jeho celková konštrukčná výška začína už od 55 mm. Prináša so sebou kratšiu tepelnú zotrvačnosť, rýchlejšie nábehové časy a pružnejšiu reguláciu teploty v miestnosti. Využitie suchých procesov vo výstavbe poskytuje mnohé výhody z hľadiska montáže, čím šetrí čas a náklady vzhľadom na nízku prácnosť inštalácie.
Princíp fungovania suchého podlahového vykurovania
Podlahové vykurovanie, a teda aj jeho suchý variant, funguje na princípe sálania tepla. Tento fyzikálny proces zabezpečuje, že energia sa šíri do priestoru vo forme elektromagnetického žiarenia prostredníctvom naakumulovanej vykurovacej dosky, čo prináša príjemný pocit tepla podobný hrejivým slnečným lúčom a rovnomerne vyhriatu miestnosť.

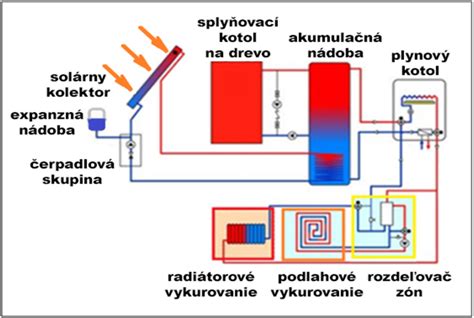

Základom systému sú rúrky uložené v podlahe, cez ktoré cirkuluje teplá voda. Ako teplovodivé médium je typicky použitá voda z kotla alebo iného zdroja tepla. Vďaka veľkým vykurovacím plochám „podlahovke“ stačí omnoho nižšia teplota vykurovacej vody než v prípade radiátorov. Tým sú nižšie aj tepelné straty, čo môže viesť k úsporám energií v rozsahu 10 % až 13 %.
Komponenty systému suchej podlahovky
Systém suchej podlahovky pozostáva z niekoľkých kľúčových vrstiev a komponentov, ktoré zabezpečujú efektívny prenos tepla a celkovú funkčnosť systému.
1. Systémové tepelnoizolačné dosky

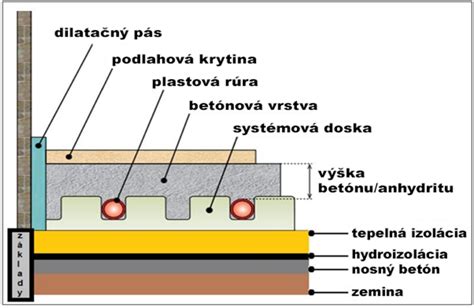

Základom sú tvrdené polystyrénové platne, ktoré sú často vyrobené z expandovaného polystyrénu a spĺňajú požiadavky na tepelnú izoláciu. Tieto dosky majú vopred extrudované drážky, ktoré sú kľúčové pre jednoduchú a rýchlu inštaláciu ďalších komponentov. Ich primárnou funkciou je zabrániť úniku tepla do spodných alebo priľahlých priestorov.
2. Teplovodivé roznášacie plechy
Do drážok v polystyrénových systémových doskách sa zakladajú plechové profily, nazývané teplovodivé roznášacie plechy. Tieto plechy sú špeciálne prispôsobené pre upnutie vykurovacej rúrky a majú za úlohu efektívne odovzdávať teplo z povrchu potrubia do vrchnej vrstvy podlahy. Profil odrazového plechu zaisťuje čo najväčší možný kontakt s potrubím aj so sadrovláknitými alebo inými doskami, čím maximalizuje prenos tepla. Je dôležité, aby rúrka pre podlahové vykurovanie bola vždy uložená v týchto teplovodivých plechoch, inak by sa teplo neprenieslo dostatočne efektívne do hornej vrstvy podlahy.
3. Vykurovacie potrubie
Do plechových profilov sa vtlačí vykurovacia rúrka. Potrubie je základnou a veľmi dôležitou súčasťou suchého teplovodného podlahového vykurovania s vysokými požiadavkami na kvalitu a trvanlivosť. Často sa používajú viacvrstvové kompozitné potrubia (napríklad v rozmeroch 16 × 2 mm), ktoré pozostávajú z troch vrstiev: vonkajšej a vnútornej vrstvy polyetylénu a strednej nosnej vrstvy z pružného hliníkového jadra. Toto pružné hliníkové jadro zabezpečuje tvarovú stabilitu potrubia v ohybe a zaručuje 100% tesnosť proti difúzii molekúl kyslíka do vykurovacieho systému. Následne je rúrka pripojená k rozdeľovaču podlahového kúrenia.

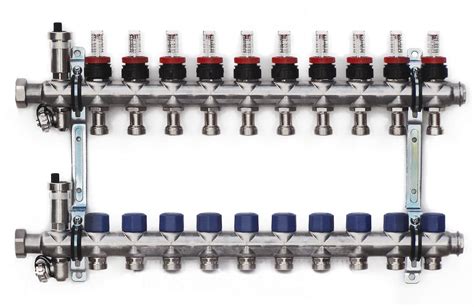

4. Rozdeľovače a zmiešavacie zostavy
Pre správnu funkčnosť podlahového vykurovania sú nevyhnutné rozdeľovače a zmiešavacie zostavy, ktoré zabezpečujú zodpovedajúcu teplotnú reguláciu vykurovacej vody. Pre podlahové vykurovanie je kľúčové, aby teplota vykurovacej vody neprekročila maximálne stanovené hodnoty (napríklad 55 stupňov). Pri využití nízkoteplotných zdrojov, ako sú tepelné čerpadlá alebo kondenzačné plynové kotly, je výber rozdeľovacej zostavy zjednodušený. V prípadoch, keď zdroj vykurovacej vody nie je vybavený vhodnou reguláciou alebo pri prepojení viacerých zdrojov, je potrebná zmiešavacia zostava, často pracujúca na princípe 3-cestného zmiešavacieho ventilu. Táto zostava umožňuje reguláciu teploty zmiešanej vykurovacej vody v rozsahu napríklad od +30 °C do +50 °C.
5. Vrchná (nosná) doska a finálna podlahová krytina
Na systém teplovodivých plechov a rúrok sa ukladá vrchná (nosná) doska, ktorá musí spĺňať maximálne bodové a plošné zaťaženie, napríklad 2 kN. Často sa používajú sadrovláknité dosky s celkovou hrúbkou 25 mm, ktoré efektívne nahrádzajú betónovanie. Medzi vrchnou doskou a teplovodivými plechmi sa odporúča položiť tenkú PE fóliu alebo kročajovú izoláciu.
Výhodou suchého systému je, že priamo na tieto vrstvy sa už môže klásť finálna podlahová krytina. Je možné použiť širokú škálu materiálov, vrátane keramickej dlažby, laminátu, drevených parkiet alebo kobercov. Dlaždice sú často považované za najvhodnejšie vďaka ich vynikajúcej tepelnej vodivosti.
Inštalácia suchého podlahového vykurovania
Inštalácia suchého podlahového vykurovania si vyžaduje dôkladnú prípravu podkladu a precíznu montáž jednotlivých komponentov.
Príprava podkladu
Podklad musí byť rovný a bez väčších nerovností, v súlade s príslušnými normami (napríklad DIN 18202). Väčšie nerovnosti je potrebné vyrovnať násypom (napríklad bridlica, ligium), zatiaľ čo menšie nerovnosti sa upravia náterovým tmelom. Ak sú v podklade drevené trámy, nesmú pružiť; v opačnom prípade je potrebná ich fixácia. V podstate je pri suchom podlahovom kúrení jedno, na aký podklad ho položíte, ak je dostatočne rovný a stabilný.
Montáž komponentov
Po príprave podkladu sa inštalujú systémové dosky s drážkami. Následne sa do drážok uložia teplovodivé roznášacie plechy. Do plechových profilov sa vtlačí vykurovacia rúrka, ktorá je pripojená k rozdeľovaču podlahového kúrenia. Začiatok potrubia sa prevlečie pod vodiacu lištu v skrinke rozdeľovača a oblúk potrubia sa zafixuje vodiacim oblúkom. Potom sa začne namotávať potrubie v požadovanej dĺžke okruhu. Po namotaní všetkých okruhov sa potrubie upevní pomocou zverných šróbení do rozdeľovača. Vstup teplej vody sa upevní tam, kde sú prietokomery, a vratná voda pod tým, vždy tak, aby okruhy, prívod a spiatočka boli v rozdeľovači nad sebou.
Pre optimálne šírenie tepla je dôležité správne rozloženie rúrok. Jednou z efektívnych metód pokládky je vzor slučky alebo špirála, kde sa rúrka ukladá od vonkajšieho okraja dovnútra a potom sa vratné potrubie podobne vráti v špirále, čo zaisťuje rovnomernejšie rozloženie tepla. Po montáži a zaschnutí lepidla (zvyčajne po 24 hodinách) nepotrebuje podlaha vyzrievanie hmoty, ako v prípade betónu, čo výrazne skracuje celkový čas inštalácie. Obvodové steny sú od podlahy oddelené obvodovým dilatačným pásom.
Výhody suchého systému podlahového vykurovania
Suchý systém podlahového vykurovania prináša mnoho výhod, najmä v porovnaní s tradičným mokrým systémom.
- Nízka konštrukčná výška a váhová záťaž: Je ideálny pre rekonštrukcie, staršie domy, drevodomy a všade tam, kde je potrebné minimalizovať zaťaženie stropov a podláh.
- Rýchlejšia tepelná reakcia: Vďaka nižšej tepelnej zotrvačnosti sa miestnosti rýchlejšie zohrejú a umožňuje pružnejšiu reguláciu teploty.
- Ideálne pre rekonštrukcie: Nie je potrebné narúšať existujúce betónové potery, čo zjednodušuje a zrýchľuje proces modernizácie.
- Ekonomická prevádzka: Využitím nízkoteplotnej vykurovacej vody a princípu sálavého prenosu tepla prispieva k nižším nákladom na energie.
- Rovnomerné rozloženie tepla a komfort: Teplo sa šíri rovnomerne po celej ploche podlahy, čo zabezpečuje príjemný tepelný komfort v celej miestnosti.
- Zdravotné aspekty: Znižuje vírenie prachu v miestnosti, čo je prospešné najmä pre alergikov a astmatikov.
- Jednoduchá a rýchla inštalácia: Eliminácia mokrých procesov a dlhého vyzrievania poteru skracuje čas montáže.
Tabuľka porovnania suchého a mokrého podlahového vykurovania:
| Vlastnosť | Suché podlahové vykurovanie | Mokré podlahové vykurovanie |
|---|---|---|
| Konštrukčná výška | Nízka (od 55 mm) | Vyššia (typicky 70 - 100 mm a viac) |
| Hmotnosť na m2 | Nízka (napr. 38,25 kg/m2) | Vysoká (hmotnosť betónového poteru) |
| Čas inštalácie | Rýchla (bez vyzrievania poteru) | Dlhší (vyzrievanie poteru trvá týždne) |
| Tepelná zotrvačnosť | Kratšia (rýchlejší nábeh a regulácia) | Dlhšia |
| Vhodnosť použitia | Rekonštrukcie, drevodomy, nízke stropy | Novostavby, rozsiahle projekty |
| Vlhkosť pri inštalácii | Žiadna (suchý proces) | Vysoká (použitie betónu/anhydritu) |
