Správne metódy zapojenia ističov v rozvodných skriniach sú základom pre zaistenie elektrickej bezpečnosti a súladu so zavedenými predpismi. Skúsení majstri vedia, že ističová skrinka zohráva dôležitú úlohu v každej elektroinštalácii. Jej hlavnou funkciou je prijímať prichádzajúce elektrické napätie z jedného zdroja a distribuovať ho do ďalších, menších obvodov alebo spotrebičov v budove.
Význam ochrany automatickým odpojením
V rozvodných sieťach typu TN, ktoré sa používajú v domácich elektroinštaláciách, sa pre prípady poruchy používa ochrana automatickým odpojením od rozvodnej siete. Pri dotyku živého vodiča na kostru zariadenia nastane skrat, v dôsledku čoho ochranný prvok (istič alebo poistka) odpojí príslušný elektroinštalačný okruh od siete. Nadprúdové ochrany, medzi ktoré patria poistky a ističe, sa používajú na ochranu pred skratom či nadprúdom, pretože elektroinštalačné káble, krabice, svorky a zásuvky sú navrhnuté len pre určitý maximálny prúd.
Rozdiel medzi 1P a 2P ističmi

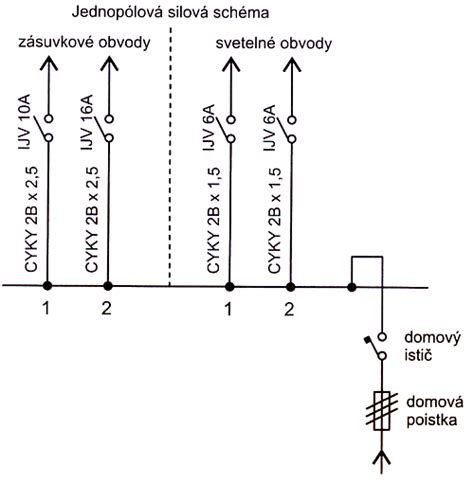

Rozdiel medzi 1P (jednopólovými) a 2P (dvojpólovými) ističmi zohráva kľúčovú úlohu pri určovaní vhodnej úrovne ochrany pre rôzne obvody:
- 1P istič: Ovláda iba jedno fázové vedenie a zvyčajne sa používa v jednofázových obvodoch. V prípade vypnutia zostáva neutrálny vodič pod napätím, pokiaľ nie je manuálne odpojený.
- 2P istič: Riadi fázové aj neutrálne vedenie a po aktivácii ochranných mechanizmov ich súčasne vypne. To ponúka úplnú ochranu zabezpečením, že oba vodiče sú bez napätia, čím sa zvyšuje bezpečnosť.
Ako vymeniť alebo zmeniť istič v elektrickom rozvádzači a prečo sa vypína
Technické parametre a výber komponentov
Pri výbere ističov si väčšina ľudí všíma len menovitý vypínací prúd, no s ním priamo súvisí aj vypínacia charakteristika, ktorá určuje, pri akom prúde a po akom čase sa istič vypne. Bežný istič s charakteristikou B okamžite vypne pri 3-násobku menovitého prúdu.
| Typ ističa | Použitie |
|---|---|
| Charakteristika B | Svetelné a zásuvkové okruhy s bežnými spotrebičmi |
| Charakteristika C | Spotrebiče s vysokým rozbehovým prúdom (motory, zváracie transformátory) |

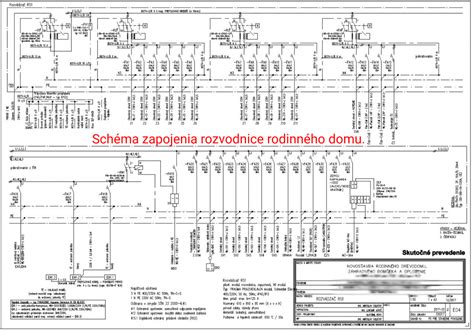

Zásady správneho zapojenia
Zapojenie ističovej skrinky vyžaduje určitú odbornosť a do rúk laika rozhodne nepatrí. Len oprávnená firma alebo jednotlivec môže ističovú skrinku zapojiť a následne je potrebné vyhotoviť aj protokol o jej skúške. Pri inštalácii je kľúčové dodržať tieto body:
- Zvoľte ističe a prvky s vhodnou kapacitou pre jednotlivé obvody, aby boli chránené pred preťažením a skratmi.
- Dôsledné pripojenie vodičov bez problémov odoláva mechanickému zaťaženiu a výkyvom.
- Nezabúdajte na dostatočne jasné označenie jednotlivých obvodov, čo oceníte pri nutnosti rýchleho zásahu.
- Zabezpečte bezproblémový prístup k skrinke - nemala by byť umiestnená pod schodmi ani na nich.
Vo všeobecnosti každý elektroinštalatér uprednostňuje zapojenie ističovej skrinky, ktoré je jednoduché a prehľadné. Pre hlavný vypínač sa zvyčajne uprednostňuje 2P istič, aby sa zabezpečilo úplné odpojenie napájania. Zatiaľ čo 1P ističe môžu postačovať pre jednoduché jednofázové záťaže, pre potenciálne nebezpečné obvody, ako sú zásuvky, sa odporúča zvoliť 2P ističe s ochranou proti zvyškovému prúdu.
