Komplexný sprievodca požiadavkami na únikové schodiská a ich rozmery

Bezpečnosť v budovách je prvoradá, pričom únikové schodiská hrajú kľúčovú úlohu pri evakuácii osôb v prípade núdze. Ich návrh a realizácia podliehajú prísnym normám a vyhláškam, ktoré zabezpečujú funkčnosť a bezpečnosť. Tento prehľad sa zameriava na detail schodiskového stupňa, hranu schodiskového stupňa (splávok), povrch a rozoznateľnosť z hľadiska bezpečnosti a pohodlnosti počas užívania. Vo všeobecnosti dodržiavanie slovenskej technickej normy alebo technickej normalizačnej informácie je dobrovoľné, avšak pri únikových cestách sú tieto požiadavky často kritické.

Základné požiadavky na schodiská pre bezpečnú evakuáciu

Každé podlažie okrem podlažia, ktoré je prístupné priamo z upraveného terénu, a každý užívaný povalový priestor budovy musia byť prístupné najmenej jedným schodišťom - hlavným. Ďalšie schodištia, pomocné, sa navrhujú predovšetkým na riešenie únikovej cesty v súlade so slovenskými technickými normami. Namiesto schodišťa možno navrhnúť šikmú rampu, ktorá na únikových cestách nesmie mať väčší sklon ako 1:8.

Konštrukčné a rozmerové špecifikácie schodiskových stupňov

Parametre schodiskových stupňov sú podrobne stanovené pre zaistenie bezpečnosti a plynulosti pohybu. V jednom schodišťovom ramene nesmú byť menej ako tri stupne. Zároveň platí, že v jednom schodišťovom ramene môže byť najviac 16 schodišťových stupňov. Pomocné schodište môže mať najviac 18 schodišťových stupňov. Je dôležité, aby každý schodišťový stupeň v jednom schodišťovom ramene mal rovnakú výšku, čo predchádza zakopnutiu.

Požiadavky na povrch a vizuálne rozlíšenie

• Povrch stupňov musí mať protišmykovú úpravu. Súčiniteľ šmykového trenia pri okraji schodiskového stupňa musí byť najmenej μ = 0,6.
• Povrch schodiskových stupňov má byť opticky odlišný od povrchu odpočívadiel (podest), tak aby bolo zrejmé, kde schodiskové rameno začína a kde končí.
• Úprava podstupnice by v ideálnom prípade mala byť odlišná, čím sa dosiahne vizuálne rozlíšenie jednotlivých schodov medzi sebou.
• Možným riešením je aj zapustenie podstupnice za hranu stupnice, prečnievajúca hrana vytvorí tieň, ktorý pomôže rozlíšiť jednotlivé schody. UPOZORNENIE: toto riešenie je v rozpore s Vyhláškou č. (presný odkaz na vyhlášku nebol poskytnutý).

Sklon a rozmery schodiskových ramien

Najmenšia podchodná a priechodná výška schodišťa, priechodná šírka ramena schodišťa, rozmery podesty a medzipodesty a šírka schodišťového stupňa sú dané slovenskou technickou normou. Sklon schodišťových ramien hlavného schodišťa nesmie byť väčší ako 35 stupňov. V bytovom dome bez výťahu nesmie byť sklon väčší ako 33 stupňov. Schodište vnútri bytu s konštrukčnou výškou menšou ako 3 000 mm a schodište do podzemného podlažia môže mať sklon schodišťových ramien najviac 41 stupňov.

Špecifiká šikmých rámp v únikových cestách

Najväčší sklon rampy určenej na verejné užívanie je daný slovenskou technickou normou. Najmenšia priechodná šírka šikmej rampy určenej na verejné užívanie je 1 100 mm. Najmenšia dovolená podchodná výška rampy nameraná na zvislici je 2 100 mm. Súčiniteľ šmykového trenia povrchu šikmej rampy, povrchov schodišťových podest a stupňov vonkajších schodíšť je daný slovenskou technickou normou.

Zábradlia a zábrany: kľúčový prvok bezpečnosti

Pri výškovom rozdiele komunikácií a pri voľne prístupnom otvore sa musí použiť zábrana primeraná hĺbke poklesu. Zábrana musí odolávať primeranému horizontálnemu tlaku a mať primeranú výšku nad podlahou. Pri každej pochôdznej ploche stavby, kde je nebezpečenstvo pádu osôb a ku ktorej je možný prístup osôb, sa musí zabezpečiť ochranným zábradlím, prípadne inou zábranou, ktorá musí bezpečne odolávať zaťaženiu pôsobiacemu vo vodorovnom aj zvislom smere.

Umiestnenie a výškové požiadavky na zábradlia

Zábradlie sa má zriadiť na voľnom okraji pochôdznej plochy v súlade so slovenskými technickými normami v závislosti od zatriedenia pochôdznej plochy. Za voľný priestor sa nepovažuje priestor zakrytý konštrukciou, ktorá bezpečne znáša zaťaženie pešou prevádzkou.

Zábradlie sa nemusí zriadiť v špecifických prípadoch:

• ak by bránilo základnej prevádzke, na ktorú je plocha určená,
• pri hĺbke voľného priestoru najviac 3 m, ak je na voľnom okraji pochôdznej plochy s bežnou alebo nízkou prevádzkou vytvorený nepochôdzny bezpečnostný pás široký najmenej 1 500 mm, ktorý je zreteľne vymedzený.

Najmenšia dovolená výška zábradlia vrátane držadla je nasledovná:

• Základná: 1 000 mm vo všetkých prípadoch, keď nie je predpísaná väčšia výška alebo dovolená znížená výška.
• Znížená: 900 mm, ak je hĺbka voľného priestoru najviac 3 m.
• Zvýšená: 1 100 mm, ak:
  • hĺbka voľného priestoru je väčšia ako 12 m,
  • pochôdzna plocha sa vo vzdialenosti menšej ako 1 m zvažuje k voľnému okraju sklonom väčším ako 10% alebo stupňovito, bez ohľadu na hĺbku voľného priestoru, ak nie je potrebné použiť zábradlie podľa písmena d),
  • vo voľnom priestore je ohrozenie látkami škodlivými zdraviu.
• Zvláštna: 1 200 mm, ak je hĺbka voľného priestoru väčšia ako 30 m.

Pri schodišti, prípadne pri šikmej rampe so zrkadlom musí najmenšia dovolená výška zábradlia zodpovedať slovenským technickým normám.

Šikmé zábradlie schodišťa a šikmej rampy musí sa zabezpečiť madlom umiestneným vo výške najmenej 900 mm a najviac 1 200 mm. Pri stavbe určenej na pobyt detí do šiestich rokov sa navyše musí umiestniť madlo vo výške najmenej 400 mm a najviac 500 mm a do dvanástich rokov vo výške najmenej 600 mm a najviac 700 mm.

Výplne zábradlia a ich šírka

V bytovom dome a v prevádzke určenej deťom musí byť zábradlie plné alebo s tabuľovou výplňou, so stĺpikovou výplňou zo zvislých tyčových prvkov alebo s mriežkovou výplňou. Medzery medzi zvislými tyčami zábradlia nesmú byť širšie ako 120 mm v bytovom dome a 80 mm v prevádzke určenej deťom. Medzery medzi vodorovnými a šikmými (v uhle viac ako 45° od zvislice) nesmú byť širšie ako 180 mm. Ak hrozí nebezpečenstvo pokĺznutia alebo prepadnutia, musí sa zábradlie pri podlahe zabezpečiť ochrannou lištou najmenej 100 mm vysokou.

Počet zábradlí podľa šírky schodiska

• Schodište a rampa, ktorých šírka neprekračuje 1 200 mm, musia byť vybavené jedným zábradlím s výnimkou kruhového schodišťa, ktoré musí mať dve zábradlia.
• Schodište a rampa širšie ako 1 200 mm musia byť vybavené dvoma zábradliami alebo držadlami.

Značenie únikových ciest: viditeľnosť a inštalácia

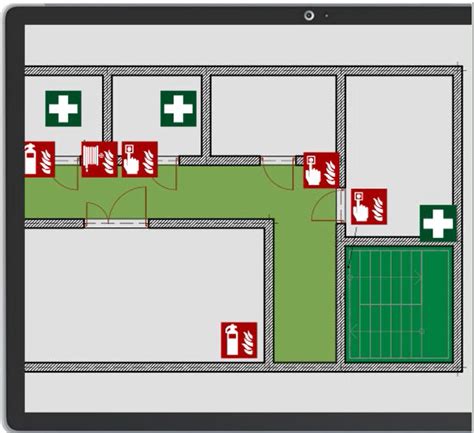

Pre efektívnu evakuáciu je nevyhnutné jasné a viditeľné značenie únikových ciest. Fotoluminiscenčné tabuľky únikové schodisko sú vhodné na označenie únikových ciest a smeru evakuácie osôb v budovách, ktoré nie sú vybavené núdzovým osvetlením s vlastnými zdrojmi energie.

Umiestnenie a vlastnosti značenia

Tabuľky je nutné umiestniť v nových budovách podľa projektu. V existujúcich budovách musia byť rozmiestnené tak, aby boli viditeľné z každého miesta v budove. Podľa predpisov, pre potreby evakuácie by značenie malo byť umiestnené čo najnižšie pri podlahe (najnižšia úroveň zafajčenia). Obvykle sa však umiestňujú vo výške okolo 1,6 m (v zornom poli osôb). POZOR, značenie nesmie viesť k východu, ktorý je v prevádzkovej dobe budovy uzamknutý a nemožno ho núdzovo, podľa predpisov otvoriť.

Fotoluminiscenčné tabuľky sú z plastu hrúbky 1,3 mm s zeleným inverzným piktogramom vykonaným farbou odolnou proti UV-žiareniu i poveternostným vplyvom. Majú atest pre tieto vlastnosti. Ich svietivosť je 1200 mcd/m² (ihneď po osvetlení štandardným zdrojom D2 1000lx pre dobu 15 minút), 100 mcd/m² po 10 minútach a dosvit 900 minút (pri 0,2 mcd/m²).

Metódy pripevnenia únikových tabuliek

Pripevnenie tabuliek únikového značenia je možné rôznymi spôsobmi, v závislosti od povrchu a potreby zabezpečenia proti odcudzeniu. Tu je prehľad bežných metód:
