Preklady predstavujú kľúčové stavebné prvky určené na preklenutie nadverných alebo nadokenných otvorov v nosnom murive alebo v deliacich priečkach. Ich správne použitie je kľúčové pre celkovú statickú integritu a funkčnosť stavby. Napriek ich zdanlivej jednoduchosti sa pri ich osadzovaní často vyskytujú chyby, ktoré môžu viesť k vážnym problémom a znehodnotiť celú stavbu. Pochopenie rôznych typov prekladov, ich správneho výberu a montáže je preto nevyhnutné pre každého stavebníka.
Klasifikácia a funkcie prekladov
Preklady v rámci stavby môžeme rozdeľovať z viacerých hľadísk. Základné delenie je na vnútorné a vonkajšie, pričom ich statická funkcia ich ďalej delí na nosné a nenosné.
Nosné preklady
Nosné preklady sú samy o sebe nosné a sú navrhnuté tak, aby niesli zaťaženie z konštrukcií nad nimi, ako sú stropy, strecha alebo vrchné murivo. V obvodovom murive by ste mali použiť nosný preklad alebo nosný roletovo-žalúziový tehlový preklad. Keď je preklad uložený v nosnej stene (vonkajšej alebo vnútornej) a musí zabezpečiť prenos zaťaženia od stropov a masívnych podlaží, je potrebné použiť nosný preklad. Preklad musí teda spĺňať najmä mechanické (statické) požiadavky.
Nenosné preklady
Nenosné preklady sa nosnými stávajú až po vymurovaní radu tehál nad nimi. V tomto prípade sa nenosný preklad stáva akousi dočasnou formou, ktorá umožňuje pokračovať v murovaní. Ak sa použije nenosný plochý preklad, musíte pokračovať vybudovaním spomenutého nosného prvku nad ním. Ak ide o otvor v nenosnej stene - priečke -, postačuje použiť nenosný preklad.
Špeciálne typy: Roletové a žalúziové preklady
Okrem tohto základného delenia je nutné odlíšiť aj špecifickú skupinu prekladov, ktoré umožňujú následnú montáž roliet a žalúzií. Tieto sa nazývajú roletové, resp. roletovo-žalúziové preklady. Môže ísť o nenosné preklady, ale dostupné sú aj tehlové preklady, ktoré sú nosné a zároveň tvoria schránku na osadenie tieniach systémov. Ponúkajú možnosť postupne vyťahovať jednotlivé diely izolantu, čím stavebník postupne získa priestor na žalúziu, malú roletu alebo aj veľkú schránku na roletu. Stále pritom zostane zachovaný dostatok integrovanej izolácie, aby nevznikli tepelné mosty. Niektoré preklady sa dajú v prípade použitia kontaktných zatepľovacích systémov predsadiť až o 150 mm pred líce muriva. Pri výstavbe ultranízkoenergetických domov či domov s takmer nulovou potrebou energie sa nezaobíde bez vonkajšieho tienenia, preto sú roletovo-žalúziové preklady pri modernej výstavbe stále používanejšie. Novinkou medzi keramickými prekladmi je nosný preklad s vnútorným priestorom na umiestnenie vonkajších žalúzií (Preklad Heluz Family 3in1 nosný), s integrovanou alebo vyberateľnou tepelnou izoláciou, ktorý je určený do jednovrstvových konštrukcií.
Ďalší problém súvisí s roletovo-žalúziovými prekladmi a môže (hoci nemusí) nastať až dodatočne, a to pri montáži tieniacej techniky. Vnútorný priestor roletových prekladov nebýva vždy dostatočne prispôsobený tieniach prvkom, často sa mení iba jeho dĺžka, a to podľa veľkosti stavebného otvoru. Súbory komponentov tieniacej techniky, ktoré sa montujú do prekladu, mávajú rôzne rozmery a tvary. Výrobcovia roletovo-žalúziových prekladov sa však v súčasnosti práve preto snažia o väčšiu univerzálnosť roletových tehlových prekladov.
Typy prekladov a ich správne zabudovanie
K dispozícii je niekoľko typov prekladov. Všetky preklady, ktoré ponúkame, sa osádzajú na klasickú maltu. Nikdy nie na penu ani lepidlo.
Vysoké preklady

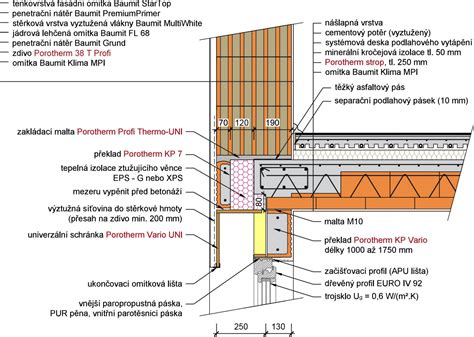

Vysoké preklady (napr. Porotherm KP 7) sú určené predovšetkým do obvodových a vnútorných nosných stien. Preklady Porotherm KP 7 možno zabudovať iba v jednej polohe, a to nastojato do maltového lôžka, ideálne na celú tehlu. Montáž kompletného prekladu s použitím prefabrikovaných prvkov závisí od typu prekladu. Tzv. vysoké preklady, spravidla na výšku tehly, ukladáme vždy nastojato. Ich počet závisí od hrúbky steny, resp. od zaťaženia prekladu. Hodia sa najmä na preklenutie otvorov v obvodovej stene, kde sa základné výšky, ako je výška parapetu a výška okenného otvoru, navrhujú ako násobky výšky tehál. Kompletný preklad nad otvorom zhotovíte zložením z potrebného počtu prefabrikátov v závislosti od hrúbky steny, resp. od zaťaženia. V závislosti od druhu obvodového muriva treba rátať aj so zateplením prekladu. Ak ide o viacvrstvové obvodové murivo a osadenie rámu okna alebo dverí, dodatočným vonkajším zateplením treba vyhotoviť presah až na tento rám výplne otvoru tak, aby nám z exteriéru do interiéru tieto preklady nepremŕzali.

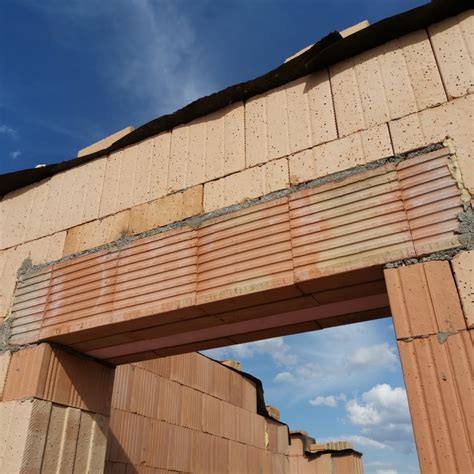

Nízke (ploché) preklady
Nízke preklady (Porotherm KP 11,5 a 14,5) nie sú samonosné po zabudovaní, sú preto vhodné predovšetkým na zhotovenie prekladov vo vnútorných nosných a nenosných stenách. Nosný prvok, tzv. spriahnutý preklad, vznikne z potrebného počtu prekladov až po zhotovení murovanej alebo betónovej tlakovej zóny nad prekladom. Nízke preklady sa rovnako ukladajú do maltového lôžka a s predpísaným presahom. Ploché keramické preklady sú pomerne štíhle, samotné sú preto nenosné. Často sa používajú ako tzv. spriahnuté preklady, ktoré pozostávajú z dvoch častí. Otázkou je zhotovenie tlakovej zóny nad stavebným prekladom, zvislé škáry medzi tehlami nad prekladom by totiž mali byť premaltované.
Spoločné princípy ukladania prekladov
Počet použitých vysokých alebo nízkych prekladov nad jedným otvorom závisí od typu prekladu, od hrúbky steny a zaťaženia. Preklady je potrebné klásť do dostatočne hrubého maltového lôžka a s dostatočnou dĺžkou uloženia na okolitom murive, ktorá je predpísaná v závislosti od dĺžky prekladu. Zároveň sa medzi jednotlivé prvky umiestňuje tepelná izolácia, ktorá zabezpečuje splnenie tepelnotechnických kritérií. Na trhu sú však už dostupné aj preklady so zabudovanou, prípadne vyberateľnou izoláciou. Dostupné sú už aj tehlové preklady, ktorých tepelnoizolačné parametre sú vylepšené použitím grafitového polystyrénu.
Najčastejšie chyby pri ukladaní prekladov a ich prevencia
Chyby, ktoré sa objavujú pri všetkých typoch prekladov, môžu vážne ohroziť stabilitu stavby. Je preto nevyhnutné im predchádzať dôsledným dodržiavaním technologických postupov.
Nedostatočná vrstva malty pod prekladom
Toto je jedna z najčastejších chýb. Malta sa nanáša na zvislú i vodorovnú plochu v mieste, kde preklad zamýšľame - na tvárnicu alebo tehlu, pod preklad i vedľa prekladu. Výška tejto vrstvy malty je veľmi často podceňovaná a preklad je ukladaný prakticky "nasucho" alebo do tenkovrstvovej malty, čo je veľmi nesprávne riešenie. Preklad sa má správne osadiť na maltové lôžko, ktoré zabezpečí správne fungovanie celej konštrukcie. Preklady sa často ukladajú nasucho alebo do tenkovrstvovej malty, čo však v konečnom dôsledku môže nepriaznivo ovplyvniť statické vlastnosti prekladu. Pri keramických prekladoch ide zo statického hľadiska o veľmi nesprávne riešenie. Najčastejšie sa opakujúcou chybou na stavbách je osadenie prekladov na murivo do tenkovrstvovej malty, tzv. lepidla. Preklady sa vždy ukladajú do maltového lôžka (hrúbka min. 12 mm). Pred zhotovením maltového lôžka sa odporúča premerať murivo a výšku prekladov a potom zhotoviť maltové lôžko tak, aby horná hrana prekladu nebola uložená vyššie ako okolité murivo.
Nesprávna orientácia prekladu
Nesprávne zabudovanie prekladov patrí medzi veľmi časté problémy. V tomto prípade sú tzv. vysoké preklady položené nesprávne - naležato. Vysoké preklady zabudované v tejto polohe majú podstatne nižšiu únosnosť ako v polohe nastojato. Preklad má vždy špecificky uloženú výstuž, jeho orientácia (označená šípkami či slovne) pri ukladaní preto nie je náhodná. Problémy vznikajú aj vtedy, ak sa preklad zabuduje v nesprávnej polohe. Napríklad tzv. vysoký preklad by mal byť zabudovaný tak, aby ležal na svojej užšej strane, čiže akoby stál, nízky naopak. Chyby v tomto smere mnohokrát vznikajú aj preto, že sa nerešpektujú označenia (napr. šípky). Pri ukladaní dbáme na správnu polohu prekladu - preklad vždy ukladáme podľa odporúčania výrobcu (t. j. podľa vyznačených šípok či popisov). Na väčšine prekladov je správna orientácia vyznačená nápisom, prípadne šípkami. Pri prekladoch je dôležitá správna poloha výstuže v nosnom prvku. Správnu orientáciu výstuže prekladov z nášho sortimentu môžete skontrolovať tak, že šípkami, ktoré sú na čele prekladu, smerujú nahor a nápis Ytong, ktorý sa nachádza naboku prekladu, musí byť v čitateľnej polohe. Nosný preklad sa vždy osádza v smere šípok vyznačených na preklade. Správne osadenie do muriva označuje nápis na čelnej strane prekladov. Ak je nápis na murive nečitateľný, správne osadenie znázorňuje vyrazený nápis NAHORU (hore) v hornej časti prekladu alebo DOLU (dole) v dolnej časti prekladu s viditeľným drážkovaním zospodu.
COTT Videonávod překladu - 1. Kapitola - Úvod, texty, zpracování a příprava.
Nesprávna dĺžka uloženia prekladu
Minimálna dĺžka uloženia sa odvíja od typu zvoleného prekladu, jeho šírky a materiálu. Kedysi sa za základnú dĺžku považovalo 125 mm, ale táto hodnota už neplatí univerzálne. Preklady je potrebné klásť do dostatočne hrubého maltového lôžka a s dostatočnou dĺžkou uloženia na okolitom murive, ktorá je predpísaná v závislosti od dĺžky prekladu. Rastislav Bosák, produktový manažér, KM Beta, spol. s r. o., uvádza, že rozmer uloženia vápennopieskových prekladov je v závislosti od dĺžky prekladu 150 mm až 250 mm. V kontexte otázky o zväčšovaní zastavanej šírky vchodových dverí a následnom skrátení presahu prekladu (z 12,5 cm na 7,5 cm pri minimálnom doporučení 12,5 cm) je zrejmé, že nesplnenie minimálnej dĺžky uloženia môže viesť k problémom. V takomto prípade je nevyhnutné konzultovať statika. Uloženie prekladu na obvodovom murive závisí od dĺžky prekladu. Tabuľky predpisujúce dĺžku uloženia prekladu na okolité murivo máme dve, a to v závislosti od toho, či sa na vytvorenie ostení otvorov použijú krajové tehly alebo nie. Pri zhotovení prekladov je veľmi dôležitá dĺžka uloženia prekladu na okolitom murive, ktorá závisí od svetlého rozmeru otvoru.
| Typ prekladu / Materiál | Odporúčaná dĺžka uloženia |
|---|---|
| Všeobecne (základná hodnota, už neplatí univerzálne) | 125 mm |
| Vápenno-pieskové preklady | 150 mm až 250 mm (v závislosti od dĺžky prekladu) |
Horná hrana prekladu presahujúca okolité murivo
Horná hrana prekladu by však nikdy nemala presahovať okolité murivo. Toto je vizuálne viditeľná chyba, ktorá signalizuje nesprávne osadenie. Po uložení prekladov sa skontroluje ich správna poloha. Horná hrana prekladov nesmie byť uložená vyššie ako okolité murivo.
Nesprávne vymurovanie nad nenosnými prekladmi
Pri murovaní radu tehál nad nenosnými tehlovými prekladmi je nutné premaltovať zvislé škáry, aj keď ide o tehly so systémom pera a drážky. Bez toho sa zaťaženie nerozloží správne a nevytvorí sa tzv. tlaková zóna. Tlaková zóna je nevyhnutná pre správne rozloženie zaťaženia.
Použitie odrezkov tehál pri ostení
Z tohto dôvodu je vhodné v blízkosti ostení používať vždy iba celé alebo polovičné tehly, nie odrezky. Použitie odrezkov môže oslabiť celistvosť konštrukcie v kritických miestach a narušiť statiku aj tepelnú izoláciu.
Výber správneho prekladu
Pri výbere prekladu je potrebné začať rozhodnutím o úrovni tepelného, akustického a bezpečnostného komfortu, ktorý chcete v rámci hrubej stavby dosiahnuť. Preklad by mal byť vždy vybraný na základe statického posudku, aby vyhovel danému otvoru, jeho rozmeru a plánovanému zaťaženiu. Pri výbere prekladu je dôležité, aké zaťaženie bude daný preklad prenášať v mieste uloženia (do ostenia). Ďalšie požiadavky, ktoré musí preklad spĺňať, sú tepelnotechnické parametre (pri umiestnení na obvodovej stene). Na podklade treba vyznačiť umiestnenie uloženia prekladu. Pred usadzovaním prekladu na chystaný otvor je vždy potrebné pomocou vodováhy skontrolovať, či je ložná plocha v rovine. Prípadné nerovnosti zbrúsime. Pri výbere prekladu predstavuje najjednoduchšiu cestu orientovanie sa na systémové prvky od výrobcu muriva, ktoré si vyberiete na zhotovenie hrubej stavby. Ďalšou výhodou je, že sú navrhnuté tak, aby sa pri ich správnom použití zabránilo vzniku neželaných tepelných mostov.
Možnosti prekladov v rôznych materiáloch muriva
Keramické murivo
Okrem štandardných tehlových prekladov existujú aj preklady s vylepšenými tepelnoizolačnými parametrami vďaka použitiu grafitového polystyrénu. Pre obvodové murivo sa pri dodatočne zateplených stavbách odporúča použitie roletovo-žalúziového prekladu Heluz, ktorý je možné vykonať konzolovo až 150 mm. Ďalšou možnosťou je nosný preklad Heluz 23,8. Pri väčších šírkach muriva je možné medzi preklady vložiť tepelnú izoláciu. Pri vnútornom murive sa uvažuje len o použití nosného prekladu a plochého keramického prekladu. Pri murive z keramických tehál s hrúbkou 50, 44 alebo 38 cm sa odporúča použiť nosný preklad s výškou 23,8 cm, čo umožňuje najlepšie vyskladanie detailov.
Pórobetónové murivo
Pri pórobetónovom murive určuje vhodnosť prekladu na preklenutie okenného, dverného alebo iného otvoru väčšinou projektant alebo statik. Preklad musí teda spĺňať najmä mechanické (statické) požiadavky.
Vápenno-pieskové murivo
Pre hrubú stavbu z vápennopieskového muriva sú najvhodnejšie systémové preklady od rovnakého výrobcu. Odporúča sa použiť nosný preklad s vápennopieskovým povrchom (Sendwix) pre murované stenové sendvičové konštrukcie. Tento preklad je nosný hneď po uložení. Alternatívou je prefa preklad s betónovým povrchom, ktorý je rovnako po uložení väčšinou ihneď nosný.
Monolitické železobetónové preklady
Samozrejme, môžete sa rozhodnúť aj pre zhotovenie monolitického železobetónového prekladu priamo na stavbe. Ide však o pomerne časovo náročné riešenie, ktoré si vyžaduje zabezpečenie debnenia, výstuže, betónu a pod. Tento typ prekladu sa stáva úplne nosným až po 28 dňoch. Existujú však aj atypické prípady, keď je použitie monolitického železobetónového prekladu, ktorý sa realizuje priamo na stavbe, nevyhnutnosťou. V takýchto prípadoch je však potrebný plnohodnotný návrh, ktorý zohľadňuje predovšetkým statické a tepelnotechnické požiadavky, a až potom dizajn.
Dôležitosť statického návrhu a odbornej konzultácie
Nesprávne uloženie prekladov patrí medzi najčastejšie problémy pri ich osadzovaní. Dôležité je dodržať statický návrh a v ňom určený správny počet prekladov do otvorov na stavbe. Pri obvodovom murive sa bežne odporúčajú štyri kusy nosných prekladov, tento počet sa však môže líšiť. Rozhodujú mnohé faktory, medzi ktoré patrí uloženie stropov nad okennými otvormi, kde môže dôjsť k navýšeniu počtu prekladov. Pri murive užšom ako 300 mm už môžeme počítať len s maximálne troma kusmi nosných prekladov. V neposlednom rade je potrebné dbať aj na uloženie prekladov na murivo. Nosný preklad je každý, závisí len od toho, akú má únosnosť (preklady nosných stien by mali mať vyššiu únosnosť ako do deliacich priečok). Čím je otvor väčší a čím viac ďalších stavebných konštrukcií (napr. stropov) je nad ním, tým vyššie nároky sú kladené na preklad. Preklady je potrebné osadiť do maltového lôžka s hrúbkou približne 12 mm z cementovej malty s minimálnou pevnosťou M 5. V prípade akýchkoľvek pochybností alebo pri atypických riešeniach je vždy najlepšie obrátiť sa na projektanta alebo statika. Pri osádzaní nosných prekladov nad dverné a okenné otvory v obvodovom murive je potrebné dávať pozor na ich správne uloženie. Pri prekladoch v obvodovom murive sa zvyčajne osádza jeden preklad z exteriéru a tri až štyri preklady z interiéru. Zvyšný priestor sa vyplní tepelnou izoláciou s prerušeným maltovým lôžkom.
Postup správneho uloženia prekladov
01. Maltové lôžko
Pred uložením prekladov do obvodového muriva sa na obvodovom murive zhotoví maltové lôžko s hrúbkou 6 mm z tepelnoizolačnej malty. Môže sa vynechať pod tepelnou izoláciou, ktorá sa vkladá medzi preklady.
02. Uloženie prekladov
Preklady sa uložia do požadovanej polohy. Na obvodové murivo sa uloží jeden preklad z exteriéru a tri až štyri preklady z interiéru v závislosti od hrúbky obvodového muriva. Po uložení prekladov sa skontroluje ich správna poloha. Horná hrana prekladov nesmie byť uložená vyššie ako okolité murivo.
03. Správne uloženie prekladov
Nosný preklad sa vždy osádza v smere šípok vyznačených na preklade. Správne osadenie do muriva označuje nápis na čelnej strane prekladov.
04. Rez s drážkami
Ak je nápis na murive nečitateľný, správne osadenie znázorňuje vyrazený nápis NAHORU (hore) v hornej časti prekladu alebo DOLU (dole) v dolnej časti prekladu s viditeľným drážkovaním na spodnej strane.
05. Viditeľné drážky
Správne uloženie prekladov je možné skontrolovať zo spodnej strany podľa viditeľných drážok, a to aj po dokončení hrubej stavby.
06. Lôžko pod izoláciu
Medzi preklady sa vloží podložka z tepelnej izolácie s rovnakou výškou, ako je výška maltového lôžka. Lôžko pod tepelnou izoláciou sa môže vytvoriť aj z tepelnoizolačnej malty, ktorá sa aplikuje na celú šírku muriva.
07. Tepelná izolácia
Medzi preklady sa vložia pásy tepelnej izolácie s rovnakou výškou, ako je výška prekladov. Počet prekladov sa volí podľa projektu. Keramická tvarovka má pri krajných prekladoch smerovať do líca muriva.
08. Zabezpečenie zostavy prekladov
Zostava prekladov s vloženou tepelnou izoláciou sa zaistí stiahnutím viazacím drôtom minimálne na dvoch miestach (približne 300 mm od ostenia stavebného otvoru).
09. Zvislá škára
Zvislá škára medzi koncom prekladu a murivom sa premaltuje tepelnoizolačnou maltou. Pri medzere širšej ako 15 mm sa vyplní dorezom tehly a premaltuje sa.
Moderné trendy v murovaní prekladov a remesle
Murárske remeslo je dnes úplne iné ako v minulosti, a to vďaka rôznym inováciám a novým trendom, či už sa to týka materiálov alebo pomôcok potrebných na výkon tejto profesie. Napríklad práca s tehlami je v súčasnosti omnoho jednoduchšia. Moderné brúsené tehly s presnou výškou umožňujú použiť veľmi úsporné technológie murovania. Úspora sa pritom týka spojovacieho materiálu i samotného času. Murovanie na klasickú maltu bolo nahradené murovaním na tenkovrstvovú maltu, murovaciu penu alebo iné druhy spojovacích materiálov. Prechod na tenkovrstvovú maltu znamená cca 90%-nú úsporu malty, a tým i vody. Zníženie spotreby materiálu znamená aj významnú úsporu miesta na stavenisku. Murovanie tiež urýchľuje používanie veľkoplošných murovacích blokov alebo elementov vyrobených z jednotlivých murovacích materiálov. Na ich manipuláciu na stavbe sa používajú minižeriavy, ktoré úplne odstraňujú manuálne dvíhanie murovacích prvkov.

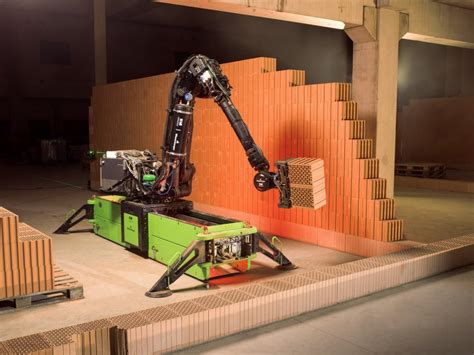

Nové možnosti v sektore stavebníctva prináša aj robotizácia. „Aby sme stavbárom a murárom uľahčili ich prácu, vytvorili sme v spolupráci s českou firmou KM Robotics murovacieho robota WLTR (čítaj Wallter). Veríme, že jeho implementácia na trh dokáže aspoň čiastočne pokryť nedostatok pracovnej sily v stavebníctve,“ hovorí Dušan Koháry. Robot pomáha zvyšovať produktivitu práce pri zachovaní vysokého štandardu, dokáže nahradiť viaceré fyzické činnosti či znížiť stavebné náklady. Jeho výhodou je najmä neúnavnosť, presnosť a konzistentnosť. K prednostiam robotického murovania patrí aj optimalizácia využitia stavebného materiálu a bezpečnosť práce. „WLTR dokáže svojím ramenom dosiahnuť do výšky 3,25 metra a pracovať bez prestávky až 10 m2 za hodinu. To znamená, že muruje dvakrát rýchlejšie ako konvenčná partia stavbárov. Odhaduje sa, že by mohol zastúpiť v priemere 2 až 4 murárov, čo predstavuje výrazné šetrenie pracovnej sily,“ zdôrazňuje D. Koháry. Robot však nedokáže pracovať celkom samostatne, k obsluhe potrebuje dve osoby. Jedným je operátor, ktorý ho ovláda pomocou tabletu. Operátorom v tomto prípade je hlavný murár. Murovací robot je v súčasnej dobe vhodný najmä na výstavbu dlhých rovných stien s minimálnym množstvom otvorov, avšak do budúcnosti sa plánuje vývoj robota, ktorý zaistí komplexné murovanie. Uplatnenie nájde predovšetkým pri stavbe priemyselných budov, výrobných a skladovacích objektov či obchodných domov, škôl alebo nemocníc. V budúcnosti sa však očakáva, že bude prispôsobený aj ďalším typom stavieb. Pre murovacieho robota WLTR je určený nový produktový rad tehál Robot Ready. Ide o tehly s rovnakými vlastnosťami, ako majú klasické tehly Porotherm. Odlišujú sa drážkami na lícových plochách pre lepšie uchopenie robotickým ramenom. Aktuálne možno na murovanie týchto tehál používať murovaciu penu Porotherm Dryfix. Riešenie, ktoré bude využívať ako spojivo tenkovrstvovú murovaciu maltu je momentálne vo vývoji.
