Trojcestný termostatický ventil je súčasťou vykurovacej inštalácie, ktorá umožňuje presné miešanie dvoch prúdov vody s rôznymi teplotami. Vďaka použitiu termostatu ventil automaticky reguluje pomer horúcej a studenej vody, udržiavajúc stálu požadovanú výstupnú teplotu. Tento typ ventilu zabezpečuje nielen pohodlie, ale aj úsporu energie eliminovaním náhlych skokov teploty.
Konštrukcia a princíp fungovania
Konštrukcia trojcestného zmiešavacieho termostatického ventilu spočíva v troch pripojeniach: jedno je určené na prítok studenej vody, druhé na prítok horúcej vody a tretie na výstup miešanej vody. Termostat v zmiešavacom ventile zohráva kľúčovú úlohu pri udržiavaní stabilnej teploty vody, ktorú mieša. Vnútorný mechanizmus obsahuje termostatický prvok, ktorý reaguje na zmeny teploty vody prechádzajúcej ventilom.
Trojcestný ventil s termostatom funguje na princípe dynamickej regulácie prietoku vody. Keď teplota vody stúpne nad nastavenú hodnotu, termostat obmedzí prívod teplej vody a zvýši prietok studenej vody. Naopak, keď teplota na výstupe začne klesať, ventil znižuje množstvo studenej vody a zvyšuje prítok teplej. Vďaka termostatu je proces regulácie teploty plynulý a rýchly, čo eliminuje náhle skoky teploty a zlepšuje komfort používania systému.
Two Way Valve and Three Way Valve Detailed Explanation | Animation | #hvac #hvacmaintenance
Využitie v systémoch vykurovania a TÚV
Trojcestný termostatický ventil je kľúčovým prvkom v inštaláciách podlahového vykurovania. Jeho hlavnou funkciou je kontrola teploty vody dodávanej do systému, čo zabezpečuje rovnomerné rozdelenie tepla a zabraňuje situáciám, v ktorých by príliš vysoká teplota mohla poškodiť podlahové vykurovanie.
Termostatické ventily tiež zohrávajú kľúčovú úlohu v ochrane pred popálením v inštaláciách teplej úžitkovej vody (TÚV). V situáciách, keď je potrebné ohriatie vody v zásobníku nad 60 °C na elimináciu baktérií Legionella, miešací trojcestný ventil znižuje teplotu úžitkovej vody dodávanej do kohútikov, čím zaisťuje bezpečnosť používateľov.
Porovnanie typov ventilov
| Typ ventilu | Hlavná funkcia | Typické použitie |
|---|---|---|
| Miešací | Kombinuje dva prúdy do jedného | Podlahové kúrenie, TÚV |
| Rozdeľovací | Rozdeľuje jeden prúd na dva | Zónové vykurovanie, klimatizácia |
Výber a inštalácia ventilu
Pri výbere správneho trojcestného termostatického ventilu je dôležité venovať pozornosť niekoľkým kľúčovým aspektom:
- Priemer závitov pripojení: Uistite sa, že sú kompatibilné s rúrkami vo vašej inštalácii.
- Materiál ventilu: Má priamy vplyv na jeho odolnosť a koróznu odolnosť.
- Rozsah regulácie v °C: Skontrolujte, či rozsah vyhovuje vašim potrebám (bežne 30-60 °C).
- Pracovný tlak: Ventil musí byť prispôsobený na tlak panujúci vo vašej inštalácii.

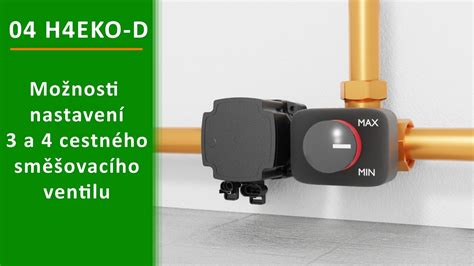

Inštalácia trojcestného termostatického ventilu vyžaduje presné dodržiavanie inštrukcií výrobcu. Počas inštalácie treba dbať na správne tesnenie spojov, aby sa predišlo únikom. Pri inštalácii zmiešavacieho ventilu nesmie byť jeho pohon alebo termostatická hlavica umiestnená smerom nadol.
Výhody použitia termostatických ventilov
- Automatická regulácia teploty bez nutnosti ručného nastavovania.
- Zvýšený komfort používania a energetická efektívnosť.
- Minimalizácia rizika popálenín v systémoch TÚV.
- Zabránenie nízkoteplotnej korózii kotla.
- Stabilná teplota v systémoch podlahového vykurovania.
