Liatinové kotly s horným odvodom dymu predstavujú efektívne a úsporné riešenie pre vykurovanie domácností. Tieto kotly sú obľúbenou voľbou vďaka svojej vynikajúcej tepelnej výmene, čo znamená efektívnejšie využitie tepla a nižšiu spotrebu paliva. Sú navrhnuté pre efektívne spaľovanie tuhého paliva s vysokým využitím energie. Dobre vyrobená jednotka môže slúžiť najmenej desať rokov, s životnosťou dosahujúcou až 25 rokov.
Konštrukcia a Princíp Fungovania Liatinových Kotlov
Liatinový kotol na tuhé palivo s vodným okruhom je konštrukcia opláštená obkladovými panelmi s vrstvou tepelnej izolácie, napríklad čadičovej vlny, medzi telom a panelmi. Kotly sú vybavené dymovodom na pripojenie k systému spalín a dvoma výstupnými rúrami na pripojenie k vykurovaciemu systému.
Liatinové teleso je zo šedej liatiny triedy ENGJL 200 a je vyrobená pomocou flexibilnej technológie odlievania. Výsledkom je produkt, ktorý je odolnejší voči nízkoteplotnej korózii. Liatinové teleso je možné doplniť inštaláciou dochladzovacej slučky.
Palivová komora a popolník majú dvierka, ktoré môžu byť buď plné, alebo s vložkami z ohňovzdorného skla. Kúreniská môžu mať priehľadné keramické sklá odolné proti teplote do 700 °C. Toto sklo poskytuje nádherný pohľad na oheň a zabraňuje vzniku iskier a dymu. Kotol má uzavretý horák, čo znamená, že spaľovanie paliva prebieha v uzavretej komore.
Výmenník tepla je najdôležitejšou súčasťou kotla. V liatinových kotloch pozostáva z jednotlivých modulov (sekcií) spojených závitovými spojmi, ktoré sú utesnené vysokoteplotným tmelom. Vnútorné dutiny slúžia na cirkuláciu chladiacej kvapaliny a ako spaľovacia komora. Takmer všetky časti a zostavy sú vymeniteľné, čo uľahčuje údržbu.
Hlavné komponenty liatinového kotla
- Sekcie
- Odbočná rúra (výstup komína)
- Nipples (spojky)
- Spaľovacia komora s dverami
- Popolník
- Ventilátor (v niektorých modeloch)
Výhody Liatinových Kotlov
Liatinové kotly na tuhé palivo sú mimoriadne populárne pre ich robustnosť a efektivitu. Medzi ich hlavné výhody patria:
- Dlhá životnosť: Dobre vyrobená jednotka môže slúžiť najmenej desať rokov, s životnosťou dosahujúcou až 25 rokov.
- Jednoduchá inštalácia: Liatinové kotly sa ľahko inštalujú a zvyčajne nevyžadujú použitie zváracieho zariadenia ani zložité spoje potrubí.
- Nenáročnosť na povolenia: Na inštaláciu kotlov s liatinovým výmenníkom tepla nie sú potrebné žiadne špeciálne povolenia, pokiaľ je konštrukcia komína dobrá.
- Dlhá doba horenia: Mnohí výrobcovia sa snažia dosiahnuť dlhú dobu horenia na jedno naloženie paliva, v prípade kotlov s dlhým spaľovaním to môže byť 10-12 hodín.
- Ekonomická spotreba paliva: To je jeden z hlavných dôvodov ich popularity.
- Efektívna distribúcia tepla: Teplo je smerované do miestnosti pomocou špeciálnych ventilov, nie do komína.
- Rýchle zahrievanie priestorov: Najmä pri generátoroch tepla.
- Autonómne fungovanie: Zariadenia sú spravidla neprchavé.
- Odolnosť proti korózii: Liatina je odolnejšia voči korózii ako oceľ.
- Menšia možnosť kondenzácie: Liatinové výmenníky tepla znižujú možnosť kondenzácie na vnútorných stenách spaľovacej komory.
- Veľký výber výkonu: Možnosť výberu optimálnej možnosti pre veľkosť domu.
Nevýhody Liatinových Kotlov
Napriek mnohým výhodám majú liatinové kotly aj určité nevýhody, ktoré je potrebné zvážiť:
- Citlivosť na mechanické namáhanie: Liatinové telo môže prasknúť pri nárazoch, preto si vyžaduje opatrné zaobchádzanie.
- Citlivosť na prudké zmeny teploty: Prudký pokles teploty môže spôsobiť prasknutie liatiny. Odporúča sa neochladzovať kotly studenou vodou ani nakladať studené palivo do horúcej spaľovacej komory.
- Dlhé zahrievanie: Zahrievanie plášťa kotla trvá dlhšie v porovnaní s oceľovými jednotkami.
- Vysoká hmotnosť konštrukcie: Na mieste inštalácie je potrebné zosilnenie podlahy alebo nalievanie základu.
- Nízka účinnosť: Môže dosahovať až 70%.
- Pravidelné čistenie popolníka.
Porovnanie s Oceľovými Kotlami
Oceľové kotly sa líšia od liatinových predovšetkým v odolnosti proti nárazu, čo je dôležité počas prepravy. Sú ľahšie a v prípade odlomenia prvku je možné ho zvariť. Na druhej strane sú náchylnejšie na korózne procesy a neumožňujú zvýšenie výkonu.
Výmenníky Tepla na Dymovod pre Zvýšenie Účinnosti

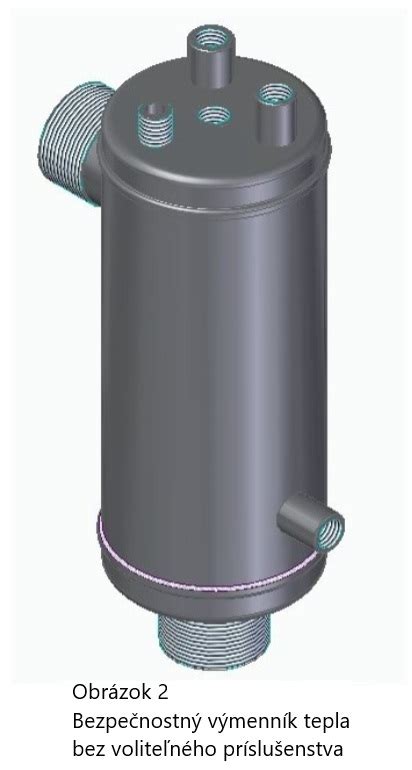

Pre zvýšenie efektivity a úspory energie je možné na liatinový kotol s horným dymovodom namontovať špeciálny výmenník tepla na dymovod. Tento dvojplášťový výmenník zachytáva spaliny, ktoré by inak zbytočne a nehospodárne unikali do komína. Zachytené teplo je následne premenené do vykurovacieho média, najčastejšie vody.
Takéto výmenníky sú vhodné na nasadenie na piecku, kozub, peterka, kachle alebo samotný kotol. Ich využitie nájde uplatnenie pri vykurovaní, dotápaní, temperácii, ohreve úžitkovej vody alebo dokonca pre podlahové kúrenie.
Technické parametre výmenníkov na dymovod
Výmenníky sú vyrobené z 2 mm hrubej žiaruvzdornej ocele. Majú rôzne vstupy a výstupy pre pripojenie, napríklad 1/2", 3/4" alebo 1" vnútorný závit. Objem výmenníka sa môže líšiť, pričom v ponuke sú varianty od 5 do 20 litrov. Výška výmenníka sa pohybuje od 500 mm do 1000 mm.
Vysvetlenie základov rúrkových výmenníkov tepla
Regulácia a Bezpečnostné Prvky Kotla
Liatinové kotly sú vybavené rôznymi systémami pre optimálnu prevádzku a bezpečnosť. Kotol je vybavený regulátorom primárneho a sekundárneho vzduchu, ktorý reguluje spaľovanie vzduchu, a teda aj jeho výkon.
Elektromechanickú reguláciu výkonu zabezpečuje regulátor ťahu FR 124, ktorý automaticky otvára alebo priviera vzduchovú klapku podľa nastavenej výstupnej teploty vody (80-90 °C). Nastavenie tohto regulátora je kľúčové nielen pre reguláciu výkonu, ale aj ako ochrana kotla proti prehriatiu.
Kotol je ďalej vybavený regulačným termostatom na paneli kotla, ktorý ovláda ventilátor podľa nastavenej výstupnej teploty (80-85 °C). Odporúča sa nastaviť na tomto termostate teplotu o 5 °C nižšiu ako na regulátore ťahu FR 124. Od roku 2002 sú kotly vybavené spalinovým termostatom, ktorý vypína odťahový ventilátor po dohorení paliva. Aj bez ventilátora pracujú kotly na znížený výkon do 70% menovitého výkonu.
Všetky kotly sú štandardne dodávané s chladiacou špirálou proti prehriatiu. Povinnou výbavou kotlov určených do uzavretých spaľovacích systémov je zabezpečenie proti prehriatiu (dochladzovacia šmyčka alebo pretlakové bezpečnostné zariadenie). Kotly určené do otvorených spaľovacích systémov toto zabezpečenie nevyžadujú.
Každý kotol je možné doplniť o elektronickú reguláciu ATMOS ACD 01 pre riadenie celého vykurovacieho systému v závislosti na vonkajšej teplote, izbovej teplote a čase.
Dôležité Aspekty Inštalácie a Prevádzky

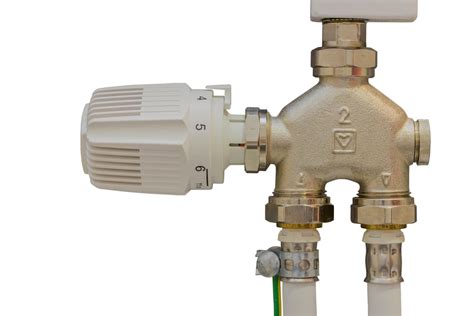

Pri zapojení kotla do systému je nevyhnutné nainštalovať za kotol Laddomat 21 alebo termoregulačný ventil TV 60 °C s čerpadlom, guľovým ventilom a filtrom. Cieľom je zabezpečiť, aby teplota vratnej vody do kotla neklesala pod 65 °C v žiadnom režime prevádzky, v súlade s normou STN 070240/93. Zvyšovanie teploty vratnej vody znižuje kondenzáciu dechtov a kyselín, čím sa predlžuje životnosť kotla.
Výstupná teplota kotla by mala byť trvale udržiavaná v rozsahu 80 - 90 °C. Pre kotly s výkonom do 50 kW vrátane sa odporúča používať Laddomat 21.
Kotly sú štandardne vybavené chladiacou špirálou proti prehriatiu. Možno ich zapojiť s ventilom TS 130 3/4 A (95 °C) alebo WATTS STS 20 na vodovodný systém. V prípade vlastnej studne je možné využiť ďalšie varianty. Inštalácia vykurovacieho systému musí byť vykonaná odbornou firmou podľa STN 060830.
Typy Liatinových Kotlov
Sekčné liatinové kotly sa delia na jedno- a dvojkruhové. Jednokruhové kotly slúžia len na dodávku tepla. Dvojkruhové kotly sú schopné zabezpečiť ako vykurovanie, tak aj dodávku teplej vody pre domácnosť. Dvojkruhové kotly s dlhým spaľovaním majú integrovaný ohrev vody, ktorý môže byť umiestnený pod vonkajším plášťom.
Široký výber kotlov je k dispozícii, vrátane kotlov so vstavaným zásobníkom, kotlov na drevo, na pelety, na ekohrášok a na hnedé uhlie. Liatinový kotol BIOMAS je napríklad 5-článkový s výkonom 25 kW.
Doplnkové Vybavenie a Možnosti
Možnosti doplnkového vybavenia zahŕňajú:
- Záložný zdroj elektrickej energie (batérie) pre čerpadlo (napríklad UPS 500 na 1 hodinu, alebo záložný zdroj s rozvádzačom na 3 hodiny). Kotol samotný sa na tento zdroj nepripája.
- Jedna vetva v systéme zapojená na samotiažnu cirkuláciu vody s niekoľkými radiátormi.
- Kotol zapojený s doohrievacou nádržou a inverzným zónovým ventilom.
