Meracie lasery sa stávajú nenahraditeľnými pri stavbe domu, sú neoceniteľné pre odborníkov v oblasti stavebníctva. Na trhu nájdete meracie lasery v mnohých variantoch. Najväčšou výhodou laserových meracích zariadení je ich presnosť, ktorú oceníte nielen pri konštrukcii vonkajších stien, ale aj pri inštalácii poličiek či vešení obrazov. Než si vyberiete konkrétny merací prístroj, zvážte, ako často a na aké účely laser plánujete používať.
Ako funguje laserový merač?
Laserový merač vzdialenosti je merací prístroj, ktorý umožňuje efektívne meranie vzdialenosti, sklonu, ale aj iných priestorových hodnôt. Tento prístroj je mimoriadne presný. Umožňuje totiž meranie s minimálnymi odchýlkami, ktoré sa počítajú len na milimetre. Ako funguje? Na báze laserového lúča, ktorý sa odráža od meranej roviny a vracia sa naspäť do meracieho prístroja. Laserový merač roviny následne tento lúč spracuje a vyznačí meranú vzdialenosť (hodnotu). Použitie je veľmi jednoduché.
Laserové diaľkomery vysielajú elektromagnetické impulzy v laserových lúčoch prostredníctvom svojich systémov optoelektroniky. Laserový lúč sa odráža od povrchu cieľa a vracia sa do diaľkomera. Systémy diaľkomera spracujú lúč na meranie vzdialenosti. Systém zariadenia meria vzdialenosť analýzou času cesty v dvoch rovinách na základe fázového oneskorenia vyslanej a odrazenej EM vlny. Ďalšie laserové meranie vzdialenosti je priame meranie času prechodu impulzu z diaľkomera do cieľa a naopak. Táto metóda sa používa v pulzných laserových diaľkomeroch. Existujú aj laserové diaľkomery, ktoré vykonávajú interferometrické meranie vzdialenosti. To je bezpochyby najpresnejšia a najrýchlejšia metóda merania vzdialenosti, ale interferometrické diaľkomery sú drahé a náchylné na poškodenie.
Pri prvom stlačení tlačidla READ sa spustí laser druhej triedy (625 nm), ktorý slúži ako zameriavač meranej vzdialenosti. Bod, kam laser svieti, sa po druhom stlačení stane bodom merania rýchlosti, za ktorú sa odrazené fotóny zachytia na optike zariadenia, ktorá je umiestnená vedľa laseru.
Kľúčové typy laserových meracích prístrojov
V závislosti od konkrétnych potrieb a aplikácií existujú rôzne typy laserových meracích zariadení, z ktorých každé ponúka špecifické funkcie.

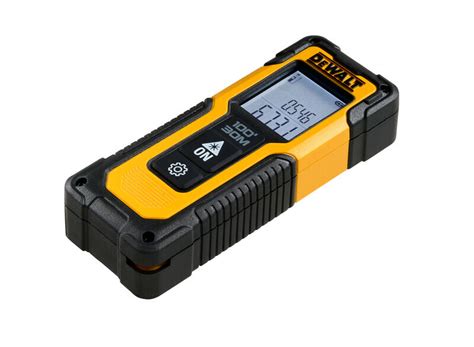

Laserový diaľkomer (laserový meter)
Laserový diaľkomer alebo aj laserový meter je veľmi obľúbený stavebný merač, ktorý je primárne určený na diaľkové meranie. Laserový merač vzdialenosti je vhodný na meranie vo vnútri objektov aj na vonkajšie meranie. Laserové diaľkomery sú doplnené o niekoľko funkcií, ktoré využijú najmä profesionáli.
Krížový laser
Krížový laser je považovaný za základný merací laser. Krížový laserový ukazovateľ vám poskytne presnosť, ktorú by ste očakávali od vodováhy. Krížový laser je schopný vyprojektovať vertikálnu aj horizontálnu líniu. Tieto línie potom na rovnej ploche vytvárajú kríž. Nevýhodou tohto typu je menšia viditeľnosť, predpokladaná dosiahnuteľná vzdialenosť lúča je okolo 10 metrov. Krížový laser využíva zelený alebo červený lúč.
Rotačný laser
Rotačný laser tiež projekciuje línie vo vertikálnej aj horizontálnej rovine. Rotačný laser je navyše schopný pracovať so sklonom v osiach, čo je výhodné pri práci pod uhlom. Hlavnou výhodou tohto typu je jeho schopnosť a výkonnosť.
Potrubný laser
Tento špeciálny typ meracieho lasera je určený pre inštalatérov, kúrenárov a podlahárov. Potrubný laser sa hodí pri inštalácii potrubia, pričom oceníte vysoký dosah svetelného lúča, nadpriemerný výkon a vysokú presnosť.
Laserová vodováha
Laserová vodováha je na rozdiel od klasickej vodováhy doplnená o laserový lúč. Ten je schopný premietnuť rovinu na akúkoľvek rovnú plochu. Meranie s laserovou vodováhou je veľmi presné. Odchýlka merania je cca 0,5 mm/1 meter. To, či je laserová vodováha kvalitná spoznáte aj podľa frézovaných hrán. Laserové vodováhy sú k dostaniu v rôznych dĺžkach. Krátke vodováhy majú dĺžku do 40 cm, sú určené skôr na menej náročné meranie. Za univerzálne sú považované vodováhy s dĺžkou do 60 cm.
Bodové a čiarové lasery
Bodové lasery generujú svetelné body a umožňujú tak určovať stredové body alebo zameriavať špecifické objekty. Naopak čiarové lasery tvoria svetelné línie, ktoré vám umožnia vymedziť presné roviny.
Uhlový laser
Uhlový laser je určený na ukladanie dlaždíc a obkladov.
Merač súosovosti reťaze motocykla
Merač na reťaz pre zistenie súosovosti reťaze a rozety motocykla, batériové napájanie, v nylonovej taške - Profi SE-CAT Line. Umožňuje zmerať rovinu hnacieho (sekundárneho) motořetězu a rozety zadného kolesa - stroj má vďaka tomu správne jazdné vlastnosti (nejde tzv. Bokom) a opotrebenie zadnej pneumatiky je rovnomerné. Jednoduché použitie: označovače sa pripevní v určitej vzdialenosti od seba na reťaz a k rozete sa následne umiestni merač. Laserový lúč sa namieri smerom na označovače a skontroluje sa, či nimi linka lúča prechádza rovnako (tzn. či lúč prechádza po celej dĺžke reťaze v rovnakej vzdialenosti od jeho okraja).
Dôležité parametre a funkcie pri výbere laserového merača
Pri výbere laserového meracieho prístroja je dôležité zvážiť niekoľko kľúčových parametrov a funkcií, ktoré ovplyvňujú jeho využiteľnosť a presnosť v rôznych situáciách.
Presnosť merania
Presnosť merania - odchýlky sa obvykle udávajú v mm/m. Podľa presnosti merania určuje, s akou odchýlkou je merač schopný vzdialenosť odmerať. Laserové diaľkomery umožňujú vykonávať merania v interiéri aj exteriéri s presnosťou 1 mm na kilometer. Ich hlavná výhoda, okrem mimoriadne presných meraní (+/- 1-5 mm na km), je skutočnosť, že ich môže používať len jedna osoba. Pre stavebné aplikácie budú dobre fungovať modely s pracovným rozsahom do 80-120 m s presnosťou ±1-2 mm. Väčšina diaľkomerov na krátke a stredné vzdialenosti meria s toleranciou 5 mm. Minimálna zobrazená jednotka priamo ovplyvňuje presnosť meracieho zariadenia, čím nižšia je, tým vyššia je presnosť merania.
Viditeľnosť a farba lúča
Pre presné meranie je nevyhnutné, aby svetelný lúč bol dobre viditeľný. S nižšou viditeľnosťou je treba počítať pri vonkajšom použití za jasného dňa. Laserové meradlá používajú červený alebo zelený svetelný lúč. Z pohľadu viditeľnosti je výhodnejší zelený laser, ktorého viditeľnosť je zhruba 4x lepšia ako viditeľnosť červeného lúča. Zelený laser je vhodný aj na meranie v exteriéri. Zelený laser prináša výhodu v podobe lepších vizuálnych vlastností, čo umožňuje premietať svetelný lúč na materiály, kde by červený laser bol neúčinný. U zelených laserov je tiež dôležité vedieť, aký je teplotný rozsah, v ktorom môžu pracovať. Pri meraní na vlhkej omietke môže byť svetelný lúč menej viditeľný ako na suchej stene. Viditeľnosť lúča je možné zlepšiť pomocou špeciálnych okuliarov, ktoré sú niekedy súčasťou balenia určitých prístrojov.
Dosah merania a výkonnosť
Dosah určuje vzdialenosť, na ktorú budete môcť merať. Určuje sa podľa rozsahu merania, teda akú maximálnu alebo minimálnu vzdialenosť môže laserový merač odmerať. Väčšina bežných prístrojov, určených na meranie na stavbách, disponuje rozsahom merania do 50 metrov. Prevádzkový rozsah je kľúčovým parametrom každého laserového diaľkomeru. Väčšina zariadení pre stavebníctvo ponúka účinný dosah 40-80 metrov, pokročilejšie modely umožňujú vykonávať merania až zo vzdialenosti 120 metrov. Profesionálne stavebné laserové diaľkomery dokážu merať vzdialenosť až do približne 150 metrov. Dlhé-diaľkomery môžu merať vzdialenosť až do 1 500 metrov. Merač meria vzdialenosti už od 5 cm. Prevádzkový rozsah laserového diaľkomeru je dôležitý, ale jeho presnosť merania je rovnako dôležitá.
Výkonnosť priamo ovplyvňuje ako viditeľnosť, tak aj dosah laserového lúča. Lacnejšie laserové merače bežne ponúkajú výkon medzi 1 až 5 mW, zatiaľ čo profesionálne zariadenia ponúkajú výkony v rozmedzí 10 až 50 mW.
✅ 7 najlepších laserových meračov v Európe [2026] 📏
Odolnosť a stupeň krytia IP
Laserové merače vzdialenosti sú často používané v sektore stavebníctva, takže by mali byť odolné proti náročnejším podmienkam a nepriaznivému počasiu. Stupeň ochrany prístroja je označovaný IP kódom, ktorý je nasledovaný dvoma číslami. Prvé číslo reprezentuje odolnosť voči vode a druhé ukazuje odolnosť proti pevným a prachovým časticiam. U najlacnejších zariadení nemusia byť stupne ochrany uvedené. Odolnosť voči vode a prachu je pri jeho používaní v teréne veľmi dôležitá. Na stavebné práce je dobré vybrať si výrobok so správnym stupňom krytia IP. Tým sa zníži riziko poškodenia zariadenia pri preprave a pri meraní vo vysoko zaťaženom alebo vlhkom prostredí, ako aj počas zrážok. Laserové merače vzdialenosti sa môžu používať vo vonkajšom prostredí. Avšak, je vhodné vybrať si model s vysokým stupňom krytia IP (napr. IP65).
Zdroj energie a výdrž batérie
Pre fungovanie laserových meradiel sú potrebné zdroje energie. Laserové meradlá, ktoré sú napájané pomocou batérií, sú všeobecne považované za menej výkonné. Môžete teda očakávať menší dosah. Prístroje s vyšším výkonom sú určené na profesionálne použitie, ale môžu byť použité aj pre náročnejšie meranie v domácnosti. Pri týchto laserových meracích prístrojoch je dôležité sledovať výdrž batérie, ktorá by mala byť optimálne okolo 6 hodín.
Displej a čitateľnosť
Displej je štandardom na každom kvalitnom merači. Môžete si vyberať medzi farebným a čiernobielym displejom, ale oveľa dôležitejšia je jeho viditeľnosť a čitateľnosť. Pri drahších zariadeniach môže byť k dispozícii aj podsvietenie. Digitálny laserový diaľkomer vyobrazí hodnoty na svoj jasne podsvietený displej, ktorý je dobre čitateľný aj v tme a neosvietených priestoroch. Nameraná hodnota sa zobrazuje po dobu 15 sekúnd, potom podsvietenie displeja zhasne, kým neprevedieme nejakú operáciu.
Automatická nivelácia (Auto-nivelácia)
Auto-nivelácia je užitočná funkcia, ktorá zaistí presné meranie aj v prípade, že je zariadenie mierne naklonené. Lasery sú schopné kompenzovať naklonenie v rozmedzí 4 až 5 °. Väčšina profesionálnych laserových diaľkomerov je vybavená elektronickou pomôckou na vyrovnávanie a funkciou automatickej kalibrácie.
Integrované výpočtové funkcie
Automatický výpočet objemu alebo plochy meraného priestoru je veľmi praktický, najmä na meranie vo vnútri objektov. Túto funkciu často využívajú napríklad maliari alebo podlahári. Merač má okrem merania vzdialenosti navyše výbornú funkciu, a to výpočet obsahu alebo objemu. Procesory a algoritmy rýchlo vypočítajú plochu alebo objem miestnosti. Ak chcete vykonať tieto merania, jednoducho vyberte správnu možnosť z ponuky zariadenia, meranie dĺžky povrchu, a potom vykonajte kolmé meranie. Profesionálne laserové diaľkomery umožňujú vykonávať merania aj pomocou matematických funkcií. Táto funkcia je založená na algoritme Pytagorovej rovnice. Pomáha operátorovi merať výšku objektu, pomocou dvoch meracích bodov ako referenčných bodov. Ide o mimoriadne užitočnú funkciu, ktorá vám umožní napríklad pri priestorových meraniach s laserovými diaľkomermi. Diaľkomer tiež disponuje funkciami nepriameho merania pomocou Pytagorovej vety, kontinuálne merania, sčítanie a odčítanie, meranie maxima a minima.
Meracie módy a ďalšie užitočné funkcie
Laserové merače môžu premietať body alebo čiary v rôznych formátoch. Vďaka meracím módom môžete čiary zobrazovať pod rôznymi uhlami. Ďalej môžeme zvoliť funkciu merania MIN a MAX (podržaním tlačidla READ po dobu 3 sekúnd). Funkcia zaznamenáva vzdialenosti frekvenciou 1 merania / 1 sekundy a zapíše len najmenšiu a najdlhšiu vzdialenosť. Obzvlášť zaujímavá je funkcia nepretržitého merania, pretože umožňuje merať najvyššie a najnižšie hodnoty a potom porovnať rozdiel v jednom meracom cykle. Tieto nástroje vám tiež umožňujú vykonávať kontinuálne merania, oneskorené merania, merať súčet alebo rozdiel plôch a merať objem.
- Vodováha: Merače môžu byť vybavené aj integrovanou vodováhou, ktorá vám pomôže umiestniť merač do ideálnej polohy. Okrem toho je prístroj vybavený automatickou vodováhou, ktorá umožňuje odčítať uhol diaľkomeru na aktuálnej báze.
- Magnet: S magnetom môžete merač pripevniť na kovovú plochu.
- Pamäť a bezdrôtový prenos dát: Merače obvykle obsahujú pamäť, takže môžete vyhľadávať informácie o predchádzajúcich meraniach. Laserový meter zmeria a zapíše do svojej pamäti až 100 nameraných hodnôt. Potom, čo zmeriate vzdialenosť, následným podržaním tlačidla so symbolom diskety hodnotu uložíte. Pamäť merača ukladá posledných 30 meraní, takže sa k hodnotám môžete vrátiť aj neskôr. Prístroje s možnosťou bezdrôtového prenosu dát pomocou Bluetooth umožňujú preniesť výsledky merania do počítača alebo iného zariadenia.
- Automatické vypnutie: Táto funkcia pomáha predĺžiť životnosť batérie. Pokiaľ so zariadením nepracujeme, po 150 sekundách, čiže po 2,5 minúte sa automaticky vypne. Stlačením tlačidla READ potvrdíme druh merania (primárne nastavená vzdialenosť dvoch bodov), zapne sa laser (pri nemeraní 20 sekúnd sa automaticky vypne), druhým stlačením zameria vzdialenosť a vyobrazí ju na displej.
- Meracie jednotky: Meranie je možné vykonávať v metroch, centimetroch aj milimetroch. Môžete však používať aj menej bežné merné jednotky ako stopy (označené skratkou ft) alebo palce (označenou skratkou in). Merať môžeme v stotinách metra (0,00 m), alebo pre detailnejší výpočet nám dopomôže až tisícina metra (0,000 m).
- Priemer laserového bodu: Priemer laserového bodu závisí od vzdialenosti a typu meraného objektu. Napríklad, laserový bod bude oveľa menej viditeľný na mokrej omietke ako na starej tehlovej stene alebo betónovom podklade. Zvyčajne, laserové body laserových diaľkomerov majú priemer 6 - 60 mm.
Geometrické merania s laserom: Plochosť, pravouhlosť, valcovitosť a koaxialita
Laserové meracie prístroje sú schopné vyhodnocovať rôzne geometrické odchýlky, ktoré sú kľúčové pre presnosť v strojárstve a stavebníctve.
Plochosť (Rovinnosť)
Rovinnosť sa vzťahuje na odchýlku makrokonkávno-konvexnej výšky substrátu od ideálnej roviny. Tolerančné pásmo je oblasť medzi dvoma rovnobežnými rovinami, ktorých vzdialenosť je hodnotou tolerancie t. Rovinnosť patrí k chybe formy v chybe formy a polohy. Meranie rovinnosti predstavuje zmenu skutočného povrchu na jeho ideálnu rovinu. Chyba rovinnosti je porovnanie nameraného skutočného povrchu s ideálnou rovinou a vzdialenosť medzi nimi predstavuje chybu rovinnosti; Alebo zmerajte relatívny výškový rozdiel niektorých bodov na skutočnom povrchu a potom preveďte hodnotu chyby rovinnosti vyjadrenú hodnotou čiary. Existujú štyri metódy na vyhodnotenie chyby rovinnosti: metóda troch vzdialených bodov, diagonálna metóda, metóda najmenších štvorcov a metóda minimálnej plochy.
Pravouhlosť (Kolmosť)
Kolmosť vyhodnocuje kolmosť medzi čiarami, rovinami alebo medzi čiarami a rovinami.
- Ak je vzťažným bodom priamka a hodnotenou čiarou je priamka, kolmosť je vzdialenosť medzi dvoma najvzdialenejšími rovinami, ktoré sú kolmé na vzťažnú čiaru a obsahujú body na meranej čiare.
- Keď je vzťažným bodom priamka a hodnotenou rovinou je rovina, kolmosť je vzdialenosť medzi dvoma najvzdialenejšími rovinami, ktoré sú kolmé na vzťažnú čiaru a obsahujú body na meranej rovine.
- Ak je vzťažným bodom rovina a hodnotenou priamkou je priamka, kolmosť je vzdialenosť medzi dvoma najvzdialenejšími rovinami obsahujúcimi body na meranej priamke, ktoré sú kolmé na východiskovú rovinu a smer vyhodnocovania.
- Ak je vzťažnou rovinou rovina a hodnotenou rovinou je jedna, kolmosť je vzdialenosť medzi dvoma najvzdialenejšími rovinami, ktoré sú kolmé na vzťažnú rovinu a obsahujú body na meranej rovine.
Valcovitosť (Cylindricity)
Valcovitosť predstavuje rozdiel medzi maximálnym a minimálnym rozmerom ľubovoľného zvislého prierezu. Chyba valcovitosti zahrnuje chybu axiálneho a priečneho rezu. Tolerančná zóna valcovitosti je oblasť medzi dvoma koaxiálnymi valcovými plochami a radiálna vzdialenosť medzi dvoma koaxiálnymi valcovými plochami je hodnota tolerancie. Metódy merania zahŕňajú dvojbodovú metódu, trojbodovú metódu, metódu merania troch súradníc, prístroj na zber údajov spojený s metódou merania číselníkovým indikátorom. Chyba valcovitosti sa týka variácie skutočných valcových povrchových prvkov na jej ideálnu valcovú plochu. Podľa princípu vyhodnotenia chyby tvaru by sa pri porovnaní skutočnej valcovej plochy s ideálnou valcovou plochou mala určiť minimálna zadržiavacia plocha podľa skutočnej valcovej plochy. Keď dva koaxiálne valcové povrchy rovnakého tvaru ako zóna tolerancie valcovitosti tesne obsahujú skutočné prvky valcového povrchu a rozdiel polomerov je minimálny, ide o minimálnu obmedzenú plochu.
Koaxialita
Koaxiálna je tolerancia polohovania a teoretická správna poloha je nulová os.
Oblasti využitia laserových meracích prístrojov
Laserové diaľkomery sú nepostrádateľné meracie nástroje, ktoré sa hodia pri stavebných prácach, rekonštrukciách, dokončovacích prácach, v armáde, v lesníctve, športe, energetike, poľovníctve, poľnohospodárstve a všade tam, kde je potrebné rýchlo a presne určiť vzdialenosť, uhol, alebo meranie sklonu. V porovnaní s ich optickými a ultrazvukovými náprotivkami, laserové diaľkomery sú najfunkčnejšie a technologicky najvyspelejšie meracie nástroje. Ich hlavná výhoda, okrem mimoriadne presných meraní, je skutočnosť, že ich môže používať len jedna osoba. Optické diaľkomery, používané na presné meranie vzdialenosti na staveniskách a na veľkých otvorených plochách, vyžadujú aspoň dve osoby naraz. Laserové diaľkomery sú tiež menej náchylné na chyby v meraní spôsobené nesprávnym umiestnením nástroja a inými chybami obsluhy.
Bezpečnosť pri práci s laserovými prístrojmi
Pri priestorových meraniach pomocou laserovými diaľkomermi, musíte mať na pamäti, že laserové lúče sú pre ľudské oko nebezpečné. Preto sa musíte pred namierením laserového lúča na objekt uistiť, že v blízkosti nie je nikto ohrozený. Väčšina laserových meračov vzdialenosti je vybavená laserom triedy 2, ktoré sú pri náhodnom kontakte bezpečné pre oči.
