Izolácia vo všeobecnosti minimalizuje neefektívnosť získavania a strát tepla, aby sa získali všetky výhody riadených teplôt a nízkych účtov za energie. Keď sú povrchy vodovodných potrubí chladnejšie ako vzduch, ktorý ich obklopuje, tvorí sa kondenzát. V priebehu času môže táto kondenzácia pomaly korodovať potrubia a armatúry, čo vedie k zlyhaniu systému. Kondenzácia je bežným problémom pre potrubia, najmä keď sa potrubia studenej vody stretávajú s teplým a vlhkým vzduchom. Inštalácia izolácie potrubia ponúka mnoho kľúčových výhod, ktoré by mohli eliminovať budúce náklady na mechanické poruchy.
Výber vhodného materiálu pre 100 mm rozvody

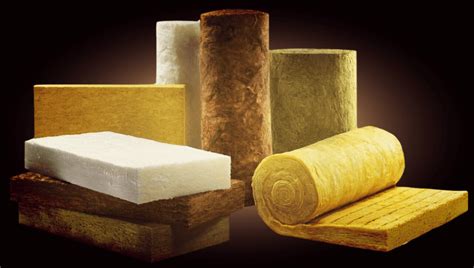

Existuje niekoľko typov izolačných materiálov rúr, ktoré sú schopné izolovať rôzne teplotné rozsahy. Niektoré typy materiálov sú vhodnejšie na jeden účel ako na iný, takže izolačné materiály sa bežne hodnotia podľa ich tepelnej vodivosti, odolnosti proti vodnej pare, hrúbky a hustoty. Pre potrubia s priemerom 100 mm je často využívaným riešením ohybná hliníková laminátová hadica s kostrou z oceľového drôtu. Tento výrobok má nasledujúce parametre:
- Priemer: 100 mm
- Dĺžka: 5 000 mm
- Hrúbka steny: 25 mm
- Materiál: Hliník, Izolačný materiál
- Prevádzková teplota: -30 až +250 °C
Upozornenie: Parozábrana - spevnený Al laminát, zníženie orosenia a tepelných strát; hadice nie sú vhodné na vložkovanie komínov a pre odvod spalín. Investícia do správneho výberu produktu teraz môže znamenať úsporu energie a nižšie náklady na údržbu v budúcnosti.
Opravte alebo vymeňte svoj flexibilný potrubný systém HVAC a ušetrite majland
Elastomérové a kaučukové izolácie
HT/Armaflex je ohybný elastomerový izolačný materiál s mimoriadnou odolnosťou proti UV žiareniu a vysokým teplotám. Vďaka uzavretej štruktúre buniek a nízkej tepelnej vodivosti zabraňuje prieniku vodných pár a znižuje energetické ztraty, chráni a optimalizuje účinnosť a životnosť zariadenia. HT/Armaflex si zachováva svoju ohybnosť i pri použití pri teplote až 150°C, neobsahuje prach ani vlákna a ľahko sa montuje bez nutnosti používať špeciálne nástroje.
Ďalšou možnosťou je K-FLEX AL CLAD. Je to kaučuková izolácia s povrchovou úpravou odolnou proti UV žiareniu a poveternostným vplyvom určená na izoláciu ventilačných a klimatizačných rozvodov. Kaučuková izolácia s ALU polepom sa vyznačuje jednoduchou montážou na vzduchotechnické rozvody a jej vysoká pružnosť pomáha tlmiť vibrácie prenášané potrubím. Pre vnútorné prostredie je určený K-FLEX KRAFT, čo je tepelná izolácia zo syntetického kaučuku, ktorá má rovnaké izolačné vlastnosti ako zhruba 2x hrubšia tepelná izolácia zo sklenej vlny.
Minerálna vlna a lamelové rohože
Na tepelnú izoláciu potrubí je ISOVER tým najlepším pomocníkom. Dosky z minerálnych vlákien ORSTECH 45 sú vhodné najmä pre izolácie potrubia vzduchotechniky. Tieto dosky možno dodať aj s povrchovou úpravou, napríklad s hliníkovým polepom (ozn. ORSTECH 45 H). Najvyššia prevádzková teplota dosahuje 250°C. Pre náročnejšie aplikácie sú vhodné dosky ORSTECH 65 s najvyššou prevádzkovou teplotou až 620°C.
Lamelové rohože, ako napríklad ORSTECH LSP H, sa používajú hlavne na zateplenie potrubí väčších priemerov. Vďaka usporiadaniu vlákien kolmo k povrchu majú tieto rohože vysokú pevnosť v tlaku a umožňujú prenos zaťaženia do podpory. V prípade ich použitia odpadajú tepelné mosty, ktoré sú inak spôsobované podpornými konštrukciami.
Prehľad vybraných izolačných riešení:
- Termosleev: Izolačné návleky pre kruhové VZT potrubia, hrúbka 25 mm, rozsah teplôt -30 °C do +150 °C.
- Arma-Chek Silver: Izolačný systém s dvojitou vrstvou laminátu z hliníkovej fólie, chrániaci proti UV paprskům.
- PVC Fólia: Fólia z nemäkčeného PVC (s rolovacím efektom) sa používa ako vonkajšia vrstva izolačných systémov v interiéri.
Inštalácia a montážne odporúčania
Rozvody potrubí pre teplo a teplú vodu menších priemerov môžeme izolovať izolačnými puzdrami, ktoré majú vrchnú vrstvu polepenú hliníkovou fóliou. Tá znižuje únik tepla v kovových konštrukciách. Pre zateplenie potrubia použijeme puzdro s polepom, ktoré je na pozdĺžnom spoji opatrené presahom fólie so samolepiacou páskou pre dokonalé uzavretie puzdra. Izolačné púzdra po aplikácii na potrubie odporúčame v priečnom smeru (po obvode) stiahnuť hliníkovou samolepiacou páskou alebo omotať drôtom.
Zateplenie potrubia rohožou na drôtenom pletive sa realizuje odrezaním potrebnej dĺžky rohože na pletive a tá sa následne tesne navinie na potrubie tak, aby nevznikali medzery. U viacvrstvového prevedenia sa škáry presádzajú a spájajú sa viazacím drôtom. Všetky typy opláštenia potrubí by mali umožniť tepelnej rozťažnosti potrubia, nesmie byť teda spojené napevno. Koeficient tepelnej rozťažnosti hliníka je približne dvakrát vyššia ako u ocele, preto často dochádza k veľkým tepelným rozťažnostiam medzi potrubím a plášťom.
Nezabúdajte, že tepelné izolácie potrubia rozvodov sa veľkou mierou podieľajú na celkovej energetickej bilancii pri spotrebe energie na ohrev vody a vykurovania. Táto izolácie je postačujúca pre potrubia kúrenia a teplej vody, zariadenia na ohrev vody, zásobníky a zásobné nádrže.
