Komplexný Sprievodca Kotvením Závitových Tyčí do Betónu

Pri akejkoľvek pevnej inštalácii - od zdanlivo jednoduchej police cez robustné konštrukcie až po zábradlia - kľúčovým prvkom, ktorý zaručuje jej stabilitu a bezpečnosť, je spôsob, akým je ukotvená. Predovšetkým pri práci s betónovými konštrukciami, ktoré tvoria základ mnohých stavieb, je výber správneho kotviaceho prvku zásadný. V tomto článku sa ponoríme do problematiky kotvenia do betónu, preskúmame rôzne typy upevňovacích prvkov a porovnáme ich výhody a nevýhody, aby sme vám pomohli zefektívniť vašu prácu a predísť zbytočnej námahe, najmä pri náročných stropných inštaláciách.

Správna závitová tyč + správne kotvenie = pevný nosný detail. Nižšie nájdete rýchly výber podľa použitia, prehľad typov, tabuľku „aplikácia → priemer M → povrch → kotvenie“, postupy montáže aj časté chyby.

Závitové Tyče: Univerzálny Hrdina Stavebníctva

Predstavte si skrutku bez hlavy, ktorej závit sa tiahne po celej, často až niekoľkometrovej dĺžke. To je v podstate závitová tyč (odborne nazývaná aj svorník). Jej genialita spočíva práve v tejto jednoduchosti. Ich univerzálnosť je ohromujúca.

V stavebníctve ich nájdete pri kotvení nosných konštrukcií a zavesovaní technológií. Tesári ich milujú pre ich schopnosť pevne stiahnuť masívne drevené hranoly. Domáci majstri z nich vyrábajú industriálny nábytok a dielenskí profesionáli ich používajú na nespočetné množstvo opráv a montáží.

Typy Kotviacich Prvkov do Betónu

Pri kotvení závitových tyčí do betónu máme na výber z viacerých osvedčených riešení. Pozrieme sa na dva najpopulárnejšie typy upevňovacích prvkov - narážacie kotvy a skrutky do betónu - a tiež na chemické kotvy, ktoré sú ideálne pre špecifické požiadavky.

Narážacie Kotvy: Osvedčená Klasika pre Stropné Inštalácie

Narážacie kotvy sú špeciálne navrhnuté na použitie v betóne a poskytujú trvalé a spoľahlivé upevnenie. Ich hlavnou prednosťou je vnútorný metrický závit, ktorý ich robí mimoriadne obľúbeným riešením pre širokú škálu stropných aplikácií. Medzi ne patrí napríklad inštalácia závitových tyčí do betónových stropov pri budovaní zavesených konštrukcií alebo bezpečné zavesenie káblových žľabov.

Konštrukcia narážacej kotvy umožňuje jej jednoduché vloženie do vopred vyvŕtaného otvoru. Metrický závit potom umožňuje priame pripevnenie rôznych prvkov bez nutnosti použitia dodatočných matíc či podložiek, čo zjednodušuje proces montáže. Rozťažnosť kotvy, ktorá je výsledkom jej špecifickej konštrukcie, zaisťuje pevné ukotvenie v betóne. Vďaka tomu narážacia kotva umožňuje vŕtanie relatívne malého otvoru a nevyžaduje hlboké kotvenie, čo môže byť výhodné v prípadoch, kde je obmedzená hrúbka betónovej vrstvy.

Narážacie kotvy sa môžu na trhu objaviť v dvoch základných variantoch: s lemom alebo bez neho. Lem slúži ako doraz, ktorý zabraňuje tomu, aby kotva zapadla do vyvŕtaného otvoru hlbšie, než je požadované. Tým sa zabezpečuje presné usadenie kotvy a jej optimálny výkon. Kotvy bez lemu sa po inštalácii zarovnávajú s povrchom betónu.

Napriek svojej popularite a spoľahlivosti, narážacie kotvy majú aj svoje špecifické požiadavky na montáž. Proces aktivácie kotvy si vyžaduje použitie špeciálneho nastavovacieho nástroja, ktorý sa opakovane zatĺka, aby sa zabezpečilo roztiahnutie kotvy a jej pevné zovretie v betóne. Tento proces si zvyčajne vyžaduje obe ruky - jednu na držanie nastavovacieho nástroja a druhú na samotné zatĺkanie. Pri montáži nad hlavou, najmä na veľkých projektoch so stovkami upevňovacích bodov, sa tento postup môže stať dlhým, únavným a fyzicky náročným. Navyše, raz nainštalovaná narážacia kotva sa nedá ľahko odstrániť, čo môže byť obmedzujúce v prípade zmeny projektu alebo chyby pri montáži.

Skrutka do Betónu: Rýchla a Flexibilná Alternatíva

Skrutka do betónu predstavuje modernú a efektívnu alternatívu k tradičným kotvám, ktorá si získava čoraz väčšiu popularitu, najmä pri inštaláciách, kde je kľúčová rýchlosť a jednoduchosť. Je považovaná za jeden z najrýchlejších upevňovacích prvkov do betónu na trhu. Jej inštalácia je mimoriadne jednoduchá a vyžaduje iba základné náradie: vŕtačku, skrutku do betónu a rázový uťahovák.

V porovnaní s tradičnými metódami, ako je napríklad montáž narážacej kotvy, môže použitie skrutky do betónu ušetriť až 60 sekúnd na jeden upevňovací bod. Tento časový zisk sa pri rozsiahlejších projektoch kumuluje a výrazne prispieva k celkovej efektivite práce. Dôležitou výhodou je, že na rozdiel od iných typov kotiev, skrutka do betónu nevyžaduje žiadne ďalšie kroky ani špecializované nástroje po vŕtaní. To je obzvlášť citeľné pri inštaláciách nad hlavou, kde je každý krok, ktorý znižuje fyzickú námahu a zvyšuje rýchlosť, neoceniteľný.

Ďalšou významnou výhodou skrutky do betónu je jej flexibilita. Po jej inštalácii je možné skrutku v prípade potreby jednoducho odstrániť, čo poskytuje neoceniteľnú možnosť úpravy alebo opravy bez poškodenia betónovej konštrukcie. Táto vlastnosť je obzvlášť cenná v dynamických stavebných prostrediach, kde sa plány môžu meniť.

Pri porovnaní montážnych krokov vidíme, že narážacia kotva aj skrutka do betónu majú podobné schválenia a certifikáty, a často aj rovnaký počet základných montážnych krokov. Avšak práve odlišnosť v tom, čo sa počas týchto krokov vykonáva, rozhoduje o efektivite a náročnosti inštalácie. Kým pri narážacej kotve je nutné opakované zatĺkanie nastavovacieho nástroja, pri skrutke do betónu stačí skrutku jednoducho zafixovať pomocou rázového uťahováka, čo je otázka niekoľkých sekúnd. Celkovo skrutka do betónu predstavuje modernú a často aj lepšiu alternatívu k narážacej kotve, najmä ak hľadáte rýchlosť, jednoduchosť a flexibilitu pri kotvení do betónu.

Chemické Kotvy: Riešenie pre Extrémne Zaťaženie

Chemické kotvy sú ideálne pre aplikácie s vysokými nárokmi na zaťaženie, vibrácie, vlhkosť alebo pri práci s poréznym betónom. Montáž spočíva v aplikácii špeciálnej živice do predvŕtaného otvoru a následnom vložení závitovej tyče alebo skrutky. Po vytvrdnutí živice vzniká extrémne pevné a odolné spojenie. Sú to typ spojovacích a upevňovacích dielov používaných v betónových konštrukciách.

Požiadavky na Chemické Kotvy a Betón

Pre správnu funkciu chemických kotiev je potrebné splniť špecifické požiadavky:

• Pevnosť betónu: Pevnosť betónu je jedným z dôležitých faktorov. Bežné chemické kotvy vo všeobecnosti vyžadujú triedu pevnosti betónu najmenej C20. Pri stavebných projektoch s vyššími požiadavkami, ako sú výškové budovy a mosty, sa odporúča zvýšiť triedu pevnosti betónu na C30. Pred použitím chemických kotiev na spojenie je potrebné vyvŕtať a vyčistiť betónové otvory, aby sa zabezpečila pevnosť a stabilita betónu.
• Rovinnosť povrchu betónu: Rovinnosť povrchu betónu priamo ovplyvňuje účinok chemických kotiev. Ak betónový povrch nie je hladký, je ľahké spôsobiť nedostatočnú reakciu medzi chemickými kotvami a betónovým povrchom, čo znižuje spojovací a upevňovací účinok. Preto by rovinnosť povrchu betónu nemala byť nižšia ako určitá norma a na úpravu betónového povrchu sa odporúča použiť mechanické vyhladzovanie.
• Suchý stav: Časti spojené chemickými kotvami musia byť vo všeobecnosti suché a obsah vlhkosti v betóne by nemal byť príliš vysoký. Vlhkosť ovplyvňuje rýchlosť a účinok reakcie medzi chemickými kotvami a betónovým povrchom. Pred inštaláciou chemických kotiev sa odporúča betónový povrch okolo miesta spojenia vyčistiť a vysušiť.
• Hodnota pH: Hodnota pH betónu je tiež jedným z dôležitých faktorov ovplyvňujúcich účinok chemických kotiev. Vo všeobecnosti by hodnota pH betónu mala byť medzi 6,0 a 10,0. Príliš vysoká alebo príliš nízka hodnota pH ovplyvní účinok spojenia. Pred začatím výstavby sa odporúča otestovať hodnotu pH betónu a podľa potreby prijať vhodné opatrenia na jej úpravu.

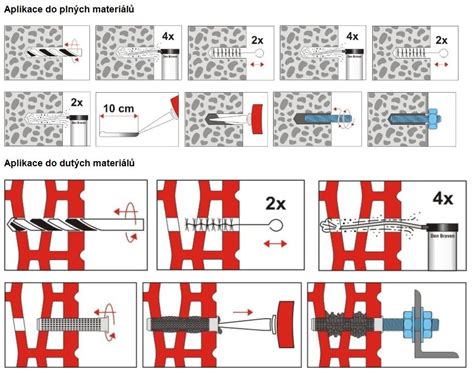

Praktický Sprievodca Montážou Chemických Kotiev

Väčšina priamych inštalácií používa chemické kotvy a závitové tyče. Táto technika je veľmi pohodlná a odolná, ale citlivá na chyby pri realizácii. Zákonné požiadavky na stavebné výrobky stanovujú používanie výrobkov s prehlásením o vlastnostiach (CE/DWU) a montáž v súlade so zásadami technického poznania a pokynmi výrobcu (ETA/EAD, EN 1992‑4).

• Typy stien: Najčastejším rozlíšením sú plné steny (betón, tehla) a steny, ktoré majú rôzne voľné priestory (duté tehly, zmiešaný sutinový murivo).
• Vŕtanie:
  • V plných stenách vŕtame príklepom otvor asi o 2 mm väčší ako priemer vlepovanej tyče.
  • V dutých stenách je povinné použiť košíky pre chemické kotvy (plastové alebo kovové). V tomto prípade sa vyhýbame použitiu príklepu, aby sme nepoškodili tenké steny dutín.
• Hĺbka a dĺžka závitovej tyče: Odporúča sa nepoužívať tyče kratšie ako 150 mm pre málo zaťažené spoje a 250 mm pre silne zaťažené spoje. Dôležité je tiež, aby po inštalácii upevnenia, podložky a utiahnutí matice vyčnievali minimálne 3 závity matice (alebo viac, je to otázka estetiky).
• Čistenie otvoru: Toto je kľúčový krok. Dôkladné vyčistenie dna vrtu od prachu je nevyhnutné. Prach v otvore je najčastejšou príčinou neúspešných inštalácií (situácia, kedy sa kotva napriek času otáča v otvore a vychádza von pri doťahovaní matice). Otvor musí byť suchý, priľnavý a bez oleja.
• Aplikácia chemickej malty a vloženie tyče: Po zavedení chémie do otvoru vložte tyč rotačným pohybom (ako keby ste ju skrutkovali) - to výrazne zlepšuje spojenie kov-kotva. Tyč môžete pred zaskrutkovaním "zašpiniť" chémiou nanesením na závit, čo ďalej zlepší spojenie. Pri vkladaní vždy vstrekujte chémiu od dna otvoru, aby ste predišli vzduchovým bublinám, ktoré by mohli tyč vytláčať.
• Materiály závitových tyčí: Pre chemické kotvenie sa typicky používajú závitové tyče M10-M16 (najčastejšie M12) v triede 8.8 alebo nerezové A2/A4 pre exteriér.
• Doba vytvrdzovania: Chemické kotvy sú vybavené špeciálnymi mixérmi. Prvých niekoľko mililitrov kotvy nie je dobre premiešaných a nevytvorí správnu väzbu - treba ich vypustiť mimo otvoru. Po inštalácii môžete na kúsok kartónu odložiť malé množstvo zmesi ako „svedka“, aby ste sledovali proces tuhnutia. Predbežné zaťaženie je možné až po úplnom stuhnutí "svedka", plné zaťaženie zvyčajne po približne 12 hodinách. Teplota silne ovplyvňuje túto dobu, preto existujú "letné" a "zimné" kotvy.
• Minimálne vzdialenosti a okrajové vzdialenosti: Tieto sú regulované odporúčaniami Európskeho technického posúdenia (ETA). Pri murive sú tieto hodnoty často väčšie ako v betóne a závisia od typu tvárnice a košíka. Ako štartovacie hodnoty možno prijať: min. vzdialenosť od okraja (c_min) ≥ 100-200 mm, min. vzdialenosť medzi otvormi (s_min) ≥ 200-250 mm, pokiaľ ETA daného systému nepripúšťa menej.

Mechanické Rozpínacie Kotvy

Mechanické rozpínacie kotvy sú univerzálnym riešením pre širokú škálu aplikácií. Po predvŕtaní otvoru a vyčistení sa kotva zatlačí do otvoru a po dotiahnutí matice sa rozperná časť roztiahne, čím sa pevne uchytí v betóne. Ich hlavnou výhodou je jednoduchá montáž a okamžitá únosnosť po osadení. Sú vyrábané z kvalitnej nízkouhlíkovej ocele s ochrannou vrstvou zinku alebo inými povrchovými úpravami odolnými voči korózii.

Rozdiely a Výber Správneho Kotviaceho Prvku

Základné rozdiely medzi skrutkou do betónu a kotvou do betónu spočívajú predovšetkým v ich konštrukcii a spôsobe fungovania. Skrutka do betónu je navrhnutá s integrovaným metrickým závitom a priamo sa zaskrutkuje do vopred vyvŕtaného otvoru v betónovej konštrukcii. Jej špeciálne navrhnuté závity sa zahryznú do betónu a vytvoria pevné spojenie.

Kotva do betónu je širší pojem, ktorý zahŕňa rôzne typy upevňovacích prvkov. Môže ísť o mechanické rozpínacie kotvy, ktoré fungujú na princípe roztiahnutia po dotiahnutí, chemické kotvy, ktoré využívajú špeciálne lepidlo (živicu) na vytvorenie spojenia, alebo iné špecifické typy.

Pri výbere správneho kotviaceho prvku je nevyhnutné zohľadniť niekoľko kľúčových faktorov:

• Hmotnosť upevňovaného predmetu: Ľahšie predmety, ako sú police, rámy obrazov alebo menšie držiaky, môžu byť bezpečne upevnené pomocou skrutiek do betónu. Pre stredné až vysoké zaťaženie, ako sú konzoly, zábradlia alebo ťažšie konštrukcie, je potrebné zvoliť robustnejšie kotvy, či už mechanické alebo chemické.
• Kvalita betónu: Pevnosť a kvalita betónu sú zásadné pre spoľahlivé ukotvenie. Pri menej kvalitnom alebo poréennom betóne môže byť vhodnejšie použiť chemické kotvy, ktoré vyplnia celý otvor a vytvoria homogénne spojenie.
• Podmienky prostredia: Pre aplikácie v extrémnych podmienkach, ako je vysoká vlhkosť, vibrácie alebo chemické vplyvy, sú chemické kotvy často ideálnou voľbou. Mechanické kotvy, vrátane skrutiek do betónu, sú tiež vhodné pre mnohé vonkajšie aplikácie, najmä ak sú vyrobené z kvalitných materiálov s ochrannou povrchovou úpravou.

Porovnanie typov kotiev

Hĺbkový Pohľad na Materiály Závitových Tyčí

Výber správneho materiálu je alfou a omegou dlhej životnosti vášho spoja.

• Bez povrchovej ochrany: Základná verzia bez akejkoľvek povrchovej ochrany. Je pevná a lacná, no jej úhlavným nepriateľom je korózia. Aj bežná vzdušná vlhkosť ju dokáže rýchlo pokryť hrdzou.
• Galvanický zinok (pozinkovaná): Najbežnejší a ekonomicky najvýhodnejší variant s ochranou. Tyč je pokrytá tenkou, lesklou vrstvou zinku. Táto vrstva poskytuje dostatočnú ochranu v suchých interiéroch, ako sú obytné miestnosti, kancelárie či sklady.
• Žiarový zinok: Toto je výrazne odolnejší variant. Celá tyč sa ponorí do kúpeľa roztaveného zinku, ktorý vytvorí hrubú, matnú a veľmi odolnú ochrannú vrstvu. Je to dobrá a ekonomická voľba pre chránený exteriér (napr. pod strechou).
• Nerezová závitová tyč A2: Ak hľadáte riešenie pre exteriér bez kompromisov, nerezová závitová tyč A2 je správna voľba. Je odolná voči dažďu, snehu a bežným poveternostným vplyvom. Je to trvácnejšie a bezúdržbové riešenie pre akékoľvek poveternostné podmienky.
• Nerezová závitová tyč A4: Kráľovná odolnosti. Okrem chrómu a niklu obsahuje aj prvok molybdén, ktorý jej dodáva extrémnu odolnosť voči chloridom (soli) a kyselinám. Ideálna pre agresívne prostredie (soľ, chlór).

Drevospoj Tip: Dreviny ako dub alebo agát obsahujú vysoké množstvo trieslovín (tanínov). Ak pri nich použijete bežnú pozinkovanú tyč, vlhkosť spôsobí chemickú reakciu, ktorá vytvorí nevzhľadné, tmavomodré až čierne škvrny na dreve. V týchto prípadoch je nerezová tyč A2/A4 nevyhnutnosťou.

Pevnostná Trieda Závitových Tyčí

Pevnostná trieda je kľúčový údaj, ktorý vám hovorí, akú záťaž spoj vydrží.

• Prvé číslo (napr. 8): Vynásobené x100 udáva minimálnu pevnosť v ťahu v megapaskaloch (MPa). Napríklad, trieda 8.8 má pevnosť v ťahu 800 MPa.
• Druhé číslo (napr. 8): Udáva desatinný násobok medze klzu. To je bod, kedy sa materiál začne trvalo deformovať (naťahovať). Medza klzu je teda 80 % z pevnosti v ťahu (0.8 x 800 MPa = 640 MPa).

Príklady pevnostných tried:

• 4.8: Základná pevnosť pre ľahké, nenosné a statické aplikácie. Ideálna na výrobu nábytku, ľahkých regálov, rámov alebo dekoračných prvkov.
• 8.8: Toto je zlatý štandard a najuniverzálnejšia voľba. Pevnostná závitová tyč 8.8 ponúka vynikajúci pomer medzi pevnosťou, húževnatosťou a cenou. Je odporúčaná pre nosné detaily.
• 10.9: Len keď presne viete prečo, pre aplikácie s extrémne vysokými nárokmi na zaťaženie.

Príslušenstvo k Závitovým Tyčiam

Sila závitovej tyče je len taká veľká, ako sila jej príslušenstva.

• Samoisťovacie matice (DIN 985): Majú nylonovú vložku, ktorá bráni samovoľnému povoleniu pri vibráciách a otrasoch. Obzvlášť sú vhodné v prostredí, kde môžu vznikať vibrácie (napr. vzduchotechnika).
• Podložky: Podložka nie je len "kúsok plechu". Jej funkcia je kritická. Rozkladá tlak z malej plochy matice na oveľa väčšiu plochu podkladového materiálu. Ak použijete maticu priamo na drevo, pri doťahovaní sa doslova "zahryzne" do mäkších vlákien. Časom, ako drevo pracuje (schne a vlhne), sa spoj uvoľní. Preto pri drevených konštrukciách vždy a bez výnimky používajte veľkoplošné podložky (DIN 9021).

Praktické Aspekty Montáže Závitových Tyčí do Betónu

Teóriu máme za sebou, poďme na prax.

Skracovanie Závitovej Tyče

Toto je najčastejší problém domácich majstrov. Po odrezaní tyče uhlovou brúskou sa poškodí závit a matica nejde naskrutkovať. Aby ste tomu predišli:

1. Naskrutkujte maticu: Ešte pred rezaním naskrutkujte jednu (ideálne dve) matice na tú časť tyče, ktorú si plánujete nechať.
2. Označte a odrežte: Pevne upnite tyč do zveráka. Dôkladne si zmerajte a označte dĺžku. Odrežte tyč uhlovou brúskou alebo pílkou na kov.
3. Začistite hranu: Ihneď po odrezaní zrazte ostrú hranu rezu pilníkom alebo brúsnym kotúčom.
4. Opravte závit: Teraz prichádza kúzlo. Pomaly odskrutkujte pripravenú maticu cez odrezaný koniec. Matica pretvaruje a vyčistí poškodený závit.

Predĺženie Závitovej Tyče

Na predĺženie závitovej tyče použite spojovaciu maticu DIN 6334.

Špecifické Použitia Závitových Tyčí v Stavebníctve

Skutočná hodnota závitovej tyče sa ukáže až na stavbe.

1. Kotvenie pomúrnice k vencu: Základom každej stabilnej strechy je jej dokonalé spojenie s obvodovými múrmi. Závitová tyč tu slúži ako kľúčový spojovací prvok medzi drevenou pomúrnicou a železobetónovým vencom.
   Majstrovský detail: Pre túto prácu je štandardom závitová tyč M12 až M16 v pevnosti 8.8. Vždy ju kombinujte s veľkoplošnými podložkami DIN 9021, aby sa matica nezatláčala do dreva.
2. Ťahadlá krovu: Každá sedlová strecha má prirodzenú tendenciu "roztláčať" obvodové múry do strán. Aby sa tomu zabránilo, používajú sa závitové tyče ako ťahadlá (tiahla), najčastejšie v úrovni klieštin.
   Majstrovský detail: Tu sa používajú väčšie priemery, typicky M16 až M20 v pevnosti 8.8. Kľúčové je rovnomerné doťahovanie z oboch strán, aby v konštrukcii nevzniklo nežiaduce napätie.
3. Kotvenie stĺpov k základom: Či už staviate masívny prístrešok alebo oceľovú konštrukciu, každý nosný stĺp musí stáť na pevných základoch. Závitové tyče tu slúžia ako kotevné skrutky, ktoré trčia zo základovej pätky a prechádzajú oceľovou pätovou platňou stĺpa.
   Majstrovský detail: Dimenzie (M16-M24, pevnosť 8.8) a presné rozmiestnenie kotiev musí zodpovedať projektovej dokumentácii.
4. Zavetrovanie (spevnenie) konštrukcií: Aby sa vysoká alebo otvorená konštrukcia (napr. prístrešok pre autá, skladová hala) pod náporom vetra nedeformovala alebo nezosypala, musí byť spevnená - zavetrená. Tu môžu závitové tyče slúžiť ako diagonálne ťahadlá.
5. Spoje drevených trámov oceľovými pásnicami: V modernej architektúre drevostavieb sa často stretávame so spojmi, kde sú masívne drevené trámy spájané pomocou vonkajších oceľových plechov (pásnic). Závitové tyče sú prevlečené cez trámy a pásnice a zaistené maticami.
   Majstrovský detail: Kľúčom k úspechu je opäť použitie veľkoplošných podložiek na strane dreva.
6. Kotvenie zábradlí a schodiskových ramien: Stĺpiky zábradlia alebo konzoly schodiskových ramien musia byť ukotvené absolútne spoľahlivo.
   Majstrovský detail: V exteriéri používajte výhradne nerezové tyče (A2/A4). Úspech kotvenia stojí a padá na dokonalom vyčistení vyvŕtaného otvoru.
7. Zavesovanie technológií pod stropom: V moderných budovách sa pod stropom vedú kilometre potrubí, vzduchotechniky a káblových trás. Závitové tyče tu tvoria jednoduchý a flexibilný "stavebnicový" systém na zavesenie všetkých týchto technológií.
   Majstrovský detail: Najčastejšie sa používajú priemery M8 až M12. V prostredí, kde môžu vznikať vibrácie, používajte samoisťovacie matice (DIN 985).

Dôležité upozornenie: Uvedené rozmery a triedy pevnosti slúžia ako bežné príklady z praxe. Konkrétne riešenie by malo vždy vychádzať z projektovej dokumentácie a statických výpočtov.

Inštalácia Závitovej Tyče do Betónovej Dosky (podrobný postup)

Inštalácia závitovej tyče do betónovej dosky je úloha, ktorá vyžaduje presnosť, správne nástroje a dobré pochopenie procesu. Ako dodávateľ závitovej tyče je dôležité vidieť dôležitosť správneho vybavenia tejto inštalácie.

1. Príprava pracovného priestoru a materiálov

Prvým krokom pri inštalácii závitovej tyče v betónovej doske je príprava pracovného priestoru a zhromažďovanie potrebného náradia a materiálov.

• Závitová tyč: Vyberte príslušnú tyč vlákna na základe vašich požiadaviek na projekt. Závitové tyče sa dodávajú v rôznych materiáloch, veľkostiach a typoch závitu. Výber závitovej tyče závisí od konkrétnej aplikácie, požiadaviek na zaťaženie a podmienok prostredia.
• Vŕtacie a vŕtacie kúsky: Budete potrebovať vŕtačku schopnú vŕtania do betónu a správny vrták.
• Epoxidová živica alebo chemická kotva: Toto sa používa na zaistenie závitovej tyče v betóne.
• Ďalšie nástroje: Meracia páska, ceruzka, stredový úder alebo klinec, vysávač alebo stlačený vzduch, kľúč alebo zásuvka, tesniaca pištoľ (pre živicu).

Akonáhle budete mať všetky potrebné nástroje a materiály, je čas pripraviť pracovnú oblasť. Označte miesto, kde chcete nainštalovať závitovú tyč na betónovú dosku. Na zabezpečenie presného umiestnenia použite meraciu pásku a ceruzku.

2. Vŕtanie otvorov

Ďalším krokom je vŕtanie otvorov do betónovej dosky.

1. Označte umiestnenie otvoru: Na označenie stredu otvoru na betónovej doske použite stredný úder alebo klinec.
2. Vyberte ten správny vŕtací bit: Vyberte vŕtačku, ktorá je správnou veľkosťou pre závitovú tyč a typ kotvy.
3. Vyvŕtať diery: Nastavte vŕtačku na vhodnú rýchlosť a krútiaci moment na vŕtanie do betónu. Začnite vŕtať pomalou rýchlosťou a vytvorte pilotný otvor a potom postupne zvyšujte rýchlosť, keď vŕtate hlbšie. Naneste stabilný tlak a nechajte vŕtačku robiť prácu. Ak vŕtate do dutých tehál, vyhnite sa príklepu. Hĺbka otvoru h0 ≥ hef (pre košíky - podľa ich dĺžky).

3. Čistenie otvorov

Čistý otvor = silné spojenie. Brudný otvor = slabé spojenie. Čistenie vykonajte tesne pred injekciou.

Akonáhle sú otvory vyvŕtané, použite vysávač alebo stlačený vzduch na vyčistenie otvorov a odstránenie akéhokoľvek prachu alebo zvyškov. Pamätajte, že otvor musí byť suchý, priľnavý a nezaolejovaný. Niektoré kompresory môžu cez svoje netesnosti miešať stlačený vzduch s olejovou hmlou alebo kondenzovanou vodou. Týmto situáciám sa vyhnite.

1. Sprúšťanému vzduch: Vsuňte trubičku do dna otvoru a vydmuchajte 2-4× na plnú dĺžku (vzduch bez oleja = povolené). Typické parametre: ≥ 6 bar, ≈ 6 m³/h.
2. Kefovanie: Použite kefu, ktorej priemer je prispôsobený priemeru otvoru; 2-4× urobte plný hĺbkový pohyb „skrutkovania/vyskutkovania“. Ak necítite „odpor“, kefa je príliš malá.
3. Opakované vyfúknutie: Znovu použite stlačený vzduch.

Pri dutom murive s košíkom sa otvor tiež čistí, pretože prach oslabuje priľnavosť košíka k stene. Ak montujete veľa kotiev, udržujte kartušu v pracovnej teplote (napr. v termo taške).

4. Aplikácia chemickej kotvy a vloženie tyče

Teraz, keď sú otvory vyvŕtané a vyčistené, je čas nainštalovať závitovú tyč.

1. Zmiešajte epoxidovú živicu alebo chemickú kotvu: Ak používate epoxidovú živicu, postupujte podľa pokynov výrobcu a dôkladne premiešajte živicu a tvrdidlo. Dôležité je tiež odhodiť prvé mililitre zmesi, ktoré nemusia byť dobre premiešané.
2. Aplikujte epoxidovú živicu alebo chemickú kotvu: Pomocou tesniacej pištole alebo injekčnej striekačky naneste epoxidovú živicu alebo chemickú kotvu na vyvŕtané otvory. Vždy začnite od dna otvoru/košíka a vyťahujte miešačku s podávaním živice, aby nevznikali vzduchové bubliny. Zvyčajne sa otvor vyplní približne do 2/3 objemu.
3. Vložte závitovú tyč: Opatrne vložte závitovú tyč do otvoru rotačným pohybom, uistite sa, že je vycentrovaná a rovná.
4. Zaistite závitovú tyč: Akonáhle je závitová tyč vložená, nechajte chemickú kotvu vytvrdnúť. Na utiahnutie závitovej tyče použite kľúč alebo zásuvku až po vytvrdnutí živice.

5. Vytvrdzovanie a testovanie

Umožnite vyliečiť epoxidovú živicu alebo chemickú kotvu: Postupujte podľa pokynov výrobcu pre čas vytvrdzovania epoxidovej živice alebo chemickej kotvy. Čakajte, kým „svedok“ (vzorka chemie mimo otvoru) dosiahne tvrdosť podobnú cieľovej (nedá sa poškrabať nechtom alebo skrutkovačom).

Akonáhle je epoxidová živica alebo chemická kotva vyliečená, je dôležité otestovať inštaláciu, aby sa zabezpečilo, že je bezpečná. Môžete to urobiť použitím malého množstva sily na závitovú tyč a kontrolou akéhokoľvek pohybu alebo príznakov uvoľnenosti. Pri väčších zaťaženiach - vykonajte záťažový test kotvy na vytrhnutie napr. s použitím háčikovej váhy a ručného reťazového navijaka.

Časté Chyby pri Kotvení Závitových Tyčí do Betónu

Vyvarovaním sa týmto chybám zabezpečíte dlhodobú spoľahlivosť a bezpečnosť vašej inštalácie.

• Použitie pozinkovanej tyče v exteriéri bez ochrany: Bežný zinok časom prehrá boj s koróziou.
• Zabudnutie na veľkoplošné podložky pri dreve: Toto je najčastejší hriech! Malé podložky v dreve → drevo povolí.
• Nedostatočné vyčistenie otvoru pre chemickú kotvu: Prach v otvore znižuje prídržnosť kotvy až o 50 %. Špinavá diera pre chémie → malta nedrží. Končí sa to nízkou pevnosťou, alebo závitová tyč „vyjde“ z otvoru pri pokuse o dotiahnutie.
• Prílišné utiahnutie (strhnutie závitu): Najmä pri menších priemeroch a nižších pevnostných triedach hrozí pri použití veľkej sily strhnutie závitu.
• Vŕtanie udarom v dutom murive: Pošarpané steny, slabá nosnosť.
• Brak košíka v dutom murive: Veľmi nebezpečný chyba. Kotvenie zdanlivo „niečo drží“, ale pri reálnom zaťažení má veľké šance na urvanie.
• Obťaženie pred uplynutím času plného viazania: Toto nie je veľký problém, pokiaľ upevnenie „nepustí“ - výmena strhnutého kotvenia je dosť náročná.
