Komplexný sprievodca prekrytím a tesnením spojov PUR a sendvičových panelov

Sendvičové panely stenové s jadrom z minerálnej vlny v ponuke EuroPanels sú skladajú z dvoch plechových obložení a zároveň z konštrukčno - izolačného jadra. Sendvičové panely sa používajú ako krycí materiál, ktorý má tepelnoizolačnú funkciu. Dovoľujú rýchlu a ľahkú montáž od rôznych iných druhov konštrukcie pomocou primeraných spojovacích prvkov. Pre zabezpečenie dlhodobej funkčnosti, tepelnej izolácie a estetiky konštrukcie je kľúčové správne prekrytie a tesnenie spojov panelov.

Inovatívne riešenia pre spoje sendvičových panelov

Rôzne typy sendvičových panelov sú navrhnuté s odlišnými systémami spojov, ktoré ovplyvňujú nielen spôsob montáže, ale aj výsledný vzhľad a tesnosť celej konštrukcie.

Skryté spoje pre jednotný a estetický vzhľad

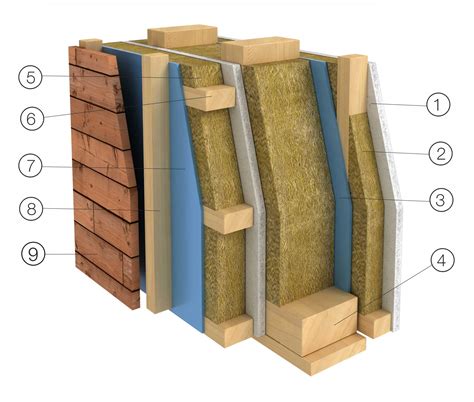

Niektoré sendvičové panely sú navrhnuté so špeciálnymi zámkami a systémami skrytých spojov, ktoré zabezpečujú esteticky čistý a jednotný povrch bez viditeľných upevňovacích prvkov.

• Strešný sendvičový panel s jadrom z minerálnej vlny z ponuky EuroPanels majú špeciálne navrhnutý zámok, ktorý má vplyv na tesnosť panelov v spoji.
• ThermaDeck PRO je strešný sendvičový panel s polystyrénovým jadrom EPS. Môže byť spojené s podpornou konštrukciou sadou pozostávajúcou so skrytých spojov EUROPANELS a skrutiek (tzv. skrytý spoj).
• ThermaSytle PRO je sendvičový stenový panel s jadrom z polystyrénu (EPS), ktorý môže byť uchytený do podpornej konštrukcie pomocou skrytého zámku zo strany fasády. Vďaka tomu povrch stien montovaných systémom ThermaStyle PRO je jednoliatá a nenarušené pomocou spojovacích prvkov.
• PolTherma PS je sendvičový stenový panel s jadrom z pružnej polyuretánovej peny PU, ukotvená na podpernú konštrukciu neviditeľným spôsobom (tzv. ukrytý spoj). Na rozdiel od iných stenových panelov PU so skrytým spojom z našej ponuky, nos prekrývajúci spojenie panelov PolTherma PS presahuje na nasledujúci panel bez viditeľného spojenia.
• PolTherma DS sendvičový panel stenový s jadrom z pružnej polyuretánovej peny PUR, ukotvený do podpornej konštrukcie neviditeľným spôsobom (tzv. skrytý spoj). Vhodný dizajn konštrukcie hrán panelov dovoľuje schovanie montážnych skrutiek do špeciálneho ukončenia časti spoja, ktorý zakrýva susedný panel.

Viditeľné a špeciálne spoje pre náročné aplikácie

Okrem skrytých systémov existujú aj panely, ktoré využívajú viditeľné upevnenie alebo špecifické dizajny pre náročnejšie aplikácie, kde je kladený dôraz na funkčnosť alebo osobitné podmienky prostredia.

• ThermaDeck PRO môže byť spojené aj priamo preletovou skrutkou (tzv. Vonkajšie obloženie je plechové, ako pri štandardných strešných paneloch TD).
• PolTherma CS je špeciálny sendvičový stenový panel s jadrom z pružnej polyuretánovej peny (PU) s využívaním do chladiarní, kotvená do podpernej konštrukcie pomocou skrutiek z nehrdzavejúcej ocele, prechádzajúcej celou hrúbkou panelu. Mimo chladiarní sa daný panel využíva tam, kde je na steny kladená vysoká tepelnoizolačná požiadavka. Panel PolTherma CS sa ponúka v poľnohospodárstve ako stenová konštrukcia, alebo vo forme zníženého stropu napr. sklad ovocia a zeleniny, mraziarne, chladiarne, mäsokombináty alebo bitúnky.
• PolTherma TS to je stenový panel s jadrom z pružnej polyuretánovej peny PUR, alebo polyisokyanurátovej (PIR - požiarna odolnosť EI 30), kotvená do podpornej konštrukcie pomocou prechodových spojov cez celú hrúbku panelov.

Montáž sendvičových panelov a zabezpečenie integrity spojov

Montáž sendvičových panelov sa dá rozdeliť na niekoľko fáz, pričom každá má vplyv na kvalitu a tesnosť výsledných spojov. Správna technika a pozornosť venovaná detailom sú kľúčové pre dlhodobú funkčnosť a vzhľad.

Príprava podkladu a umiestnenie panelov

Kvalita podkladovej konštrukcie a precíznosť pri umiestňovaní prvého panela sú základom pre správne spojenie celej fasády alebo strechy.

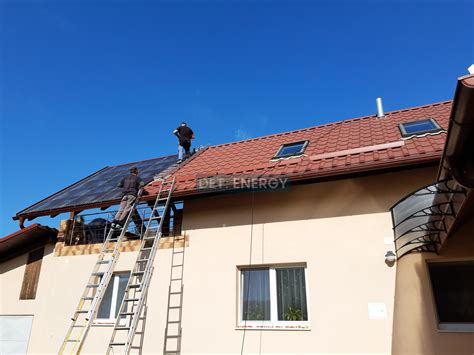

1. Pred začatím montáže panelov skontrolujte, či je konštrukcia, na ktorú budú montované sendvičové panely, rovná. Aj neveľké odchýlky môžu spôsobiť netesnosti na miestach spojov panelov, a môže vzniknúť tzv. „efekt vlny“ (panely nie sú v jednej rovine).
2. Montáž panelov začíname umiestnením prvého panelu a správnym nastavením uhlu, ktorý je klúčový pre umiestnenie ďalších kusov.
3. Panely sú spájané v zámkoch v zmysle pokynov od výrobcu.
4. Počet a umiestnenie spojov by mal preveriť stavbyvedúci.

Tesnenie pred montážou a upevnenie

Dôležitým krokom je zabezpečenie tesnosti spojov už pred samotným upevnením panelov. Toto preventívne opatrenie minimalizuje riziko prenikania vlhkosti a zlepšuje izolačné vlastnosti.

1. Pred upevnením panela najprv nalepte utesňujúce pásky PES. Upevňujú sa ku konštrukcii na miestach, na ktorých sa bude konštrukcia dotýkať vnútorného obkladu sendvičového panela.
2. Prvý panel montujeme skrutkami prechádzajúcimi cez celú hrúbku panela, až do konštrukcie.
3. Montáž strešných panelov, môže byť realizovaná 2mi spôsobmi. Prostredníctvom samovrtnej skrutky bez kaloty a s kalotou. Nami preferovaná montáž je prostredníctvom kalot.

Dilatácia a spájanie panelov po dĺžke

Pri dlhých úsekoch alebo vplyvom teplotných zmien je nevyhnutné zohľadniť dilatáciu panelov. Toto zabezpečuje stabilitu a predchádza poškodeniu.

• Počas spájania sendvičových panelov v zvislom smere, je potrebné pamätať na dilatáciu širokú minimálne 20 mm, ktorú je potrebné vyplniť.
• Vzhľadom k slnečného žiarenia a silnému zahrievaniu strechy, sa odporúča, aby strešné panely boli v čo najsvetlejšej farbe najlepšie bielej (napr. RAL 9010) a taktiež je potrebné dodržiavať dilatáciu a spájanie panelov po dĺžke - “skrátenie” jednej časti panelu.
• Toto prevedenie je veľmi dôležité, aby sa presné namerali dĺžky panelov PolDeck TD k montáži, aby sa zamedzilo objednávaniu príliš dlhých panlov (zbytočné plytvanie materiálu) alebo príliš krátkych (čo niekedy dokonca znemožní montáž panelov).

Dodatočné tesnenie a finálne prekrytie spojov klampiarskymi prvkami

Aj pri najlepšej montáži môžu vznikať miesta, ktoré si vyžadujú dodatočné tesnenie a finálne prekrytie pre zabezpečenie maximálnej ochrany a estetiky. Klampiarske prvky zohrávajú kľúčovú úlohu v ochrane pred poveternostnými vplyvmi a dotváraní celkového vzhľadu.

• Miesta, v ktorých sa panely navzájom spájajú bez zámkov (napr. na mieste kontaktu so stĺpom pri vertikálnom kladení s ďalším panelom, na mieste kontaktu stenového panelu so strešným), škáru dodatočne utesnite.

• Poslednou fázou je montáž krycích doplnkov, ktoré zakrývajú spoje, rohy, lemovanie, hrebene, sokle ap.
• Klampiarske prvky sú neoddeliteľnou súčasťou opláštenia haly. Zabezpečujú nielen estetický vzhľad, ale predovšetkým ochranu detailov pred poveternostnými vplyvmi a vodou.
• Klampiarske (plechové) prvky sú ohýbané profily vyrábané z rovnakého materiálu ako samotné panely - z pozinkovaného oceľového plechu s povrchovou úpravou (napr. polyester, matný polyester, PVC, atď.).
• Vyrábame klampiarske prvky presne na mieru podľa rozmerov projektu. Hrúbka plechu, farba aj tvar sú prispôsobené požiadavkám zákazníka. Klampiarske prvky vám vieme dodať spolu s PUR / PIR panelmi.
