Elektrické rozvádzače a bezpečnosť práce: Nevyhnutnosť pre ochranu života a majetku

Elektrické rozvádzače tvoria základný rámec spoľahlivého riadenia napájania v rôznych aplikáciách od zariadení na výrobu energie až po výrobné prevádzky. Tieto systémy obsahujú základné komponenty, ktoré chránia obvody, izolujú poruchy a umožňujú údržbu bez prerušenia dodávky energie. Pochopenie základov elektrických rozvádzačov je kľúčové pre zaistenie bezpečnosti a efektívnosti, pričom rovnako dôležité je aj dodržiavanie zásad bezpečnosti a ochrany zdravia pri práci (BOZP).

Základy elektrických rozvádzačov

Pochopenie základov elektrických rozvádzačov zahŕňa integrované zostavy zariadení, ktoré riadia, chránia a izolujú elektrické obvody v rámci distribučných systémov. Každý prvok vo vnútri elektrického rozvádzača vykonáva odlišné, ale vzájomne prepojené úlohy pri riadení a ochrane toku elektrickej energie.

Kľúčové komponenty a prevádzkové princípy

• Istič: Automatické elektrické spínače určené na ochranu obvodov pred preťažením alebo skratom. Pri zistení abnormálneho toku prúdu sa istič okamžite vypne, aby sa predišlo poškodeniu zariadenia a zaistila sa bezpečnosť.
• Prípojnice: Vodivé tyče, zvyčajne vyrobené z medi alebo hliníka, ktoré vedú a rozvádzajú elektrický prúd medzi obvodmi. Tieto komponenty fungujú ako primárne tepny elektrického rozvodu v rámci zostavy rozvádzača.
• Ochranné relé: Inteligentné zariadenia, ktoré nepretržite monitorujú elektrickú sieť a hľadajú poruchové stavy.

Základná ochrana pre zabránenie priameho dotyku s nebezpečnými živými časťami zahŕňa základnú izoláciu živých častí. Ochrana pri poruche zabezpečuje, že neživé vodivé časti v rozvádzači musia mať trvalý potenciál zeme prostredníctvom pripojenia ochranného vodiča.

Typy rozvádzačov a ich aplikácie

Systémy rozvádzačov sa primárne kategorizujú podľa ich prevádzkových úrovní napätia. Nízkonapäťové rozvádzače riadia konečnú distribúciu a ochranu v systémoch koncových používateľov, zatiaľ čo rozvádzače vysokého napätia riadia tok energie vyššieho napätia na úrovni prenosu a rozvodní.

BOZP a legislatívne požiadavky

V súvislosti s elektrickými rozvádzačmi a ich prevádzkou je nevyhnutné dodržiavať platnú legislatívu a normy BOZP. Zamestnávateľ je v prvom rade povinný zabezpečiť bezpečné pracovné prostredie a kontrolovať stav bezpečnosti technických zariadení.

Povinnosti zamestnávateľa

• Kontrolovať stav BOZP vrátane stavu bezpečnosti technických zariadení.
• Viesť a uchovávať predpísanú dokumentáciu, záznamy a evidenciu súvisiacu s bezpečnosťou a ochranou zdravia pri práci.
• Na tento účel v intervaloch určených osobitnými predpismi zabezpečovať okrem iného úradné skúšky, odborné prehliadky a odborné skúšky vyhradených technických zariadení.

Osobitným predpisom v danom prípade je vyhláška č. 508/2009 Z. z., ktorá upresňuje požiadavky na predpísané prehliadky a skúšky, ich evidenciu a lehoty opakovaných úradných skúšok, odborných prehliadok a odborných skúšok technických zariadení počas prevádzky.

Oprávnenia na výrobu a prácu s rozvádzačmi

Oprávnenie vyrábať rozvádzač má každý elektrotechnik s osvedčením podľa vyhlášky č. 508/2009 Z.z. Toto je veľmi dôležité, aby Váš rozvádzač zostavila osoba, alebo firma s platným osvedčením, aby bola garantovaná odbornosť a minimálne požiadavky na bezpečnosť. Treba si uvedomiť, že každý rozvádzač NN je určeným výrobkom v zmysle § 4 zákona č. 56/2018 Z.z., a tiež v zmysle § 5 zákona č. 56/1999 Z.z. a § 6 NV č. 148/2016 Z.z. Asi najbežnejšie rozvádzače, s ktorými sa stretnete v praxi, sú určené na obsluhu laikmi.

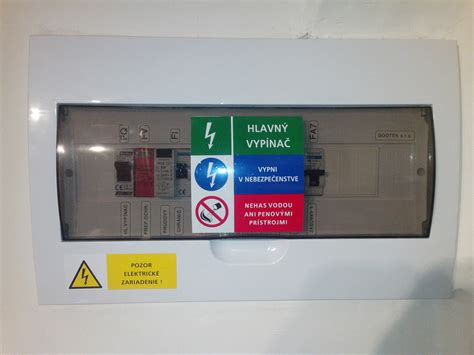

Umiestnenie a prístup k rozvádzaču

Rozvádzač musí byť správne umiestnený hlavne s ohľadom na predtým určené vonkajšie vplyvy. To znamená, že musí byť písomne vypracovaný protokol o určení vonkajších vplyvov a vyrobený rozvádzač musí spĺňať podmienky pre dané prostredie, hlavne svojím vyhotovením a krytím. Treba si uvedomiť hlavne v rodinných domoch a bytoch, kde je vhodné rozvádzač umiestniť. V rozvádzačoch sa nachádza hlavný vypínač, ku ktorému musí byť jednoznačný prístup v prípade nutnosti vypnutia elektrickej inštalácie. To môže nastať v prípade nebezpečenstva, ohrozenia života, zdravia, alebo v prípade požiaru. Stáva sa, že s prihliadnutím na dizajn sa rozvádzače umiestňujú mimo dosah, napríklad v skriniach.

Revízie a kontroly elektrických zariadení

Pravidelné revízie a kontroly sú neoddeliteľnou súčasťou bezpečnej prevádzky elektrických rozvádzačov a zariadení. Ich absencia môže mať vážne právne a finančné dôsledky.

Revízie v súkromných bytoch a spoločných priestoroch

V prípade bytových domov platí, že správca alebo SVB je povinné zabezpečiť revízie elektrických rozvodov v spoločných častiach domu (chodby, pivnice, výťahy, hlavné domové skrine) v lehotách podľa typu objektu (zvyčajne každých 5 rokov).

Ako fyzická osoba - nepodnikateľ - nemáte zákonnú povinnosť vykonávať pravidelné revízie v byte (pokiaľ ho neprenajímate na podnikanie). Odporúčaná lehota pre byty a domy podľa normy STN 33 2000-6 je aspoň 1 x 10 rokov. Hoci vám nehrozí pokuta od Inšpektorátu práce, v prípade požiaru od vašej elektrickej inštalácie ste plne zodpovedný za škodu spôsobenú susedom a na spoločnom majetku. Poisťovňa od vás bude vyžadovať doklad o stave inštalácie. Ak ho nemáte, škodu pravdepodobne zaplatíte z vlastného vrecka. Pri prenájme bytu sa na vás už pozerá ako na prevádzkovateľa a tam je revízia nevyhnutnosťou pre vašu právnu ochranu.

Revízie v kanceláriách a prevádzkach

Vo firmách je potrebné zabezpečiť revízie elektrických spotrebičov a predlžovacích prívodov. Táto povinnosť vyplýva zo zákona č. 124/2006 Z.z., §9 Kontrolná činnosť.

Lehoty pre revízie:

• Notebooky a nabíjačky: Revidujú sa spravidla každých 24 mesiacov alebo 12 mesiacov (ak sú používané napr. vo výrobnej hale pri priemyselnej/remeselnej činnosti a pod.).
• Vlastné spotrebiče zamestnancov: Zamestnávateľ zodpovedá za bezpečnosť na pracovisku. Ak si zamestnanec prinesie starú rýchlovarnú kanvicu z domu a tá spôsobí skrat, zodpovednosť nesie firma. Odporúča sa buď striktne zakázať súkromné spotrebiče, alebo ich zahrnúť do pravidelného plánu revízií.
• Predlžovačky: Sú najčastejším zdrojom požiarov a úrazov elektrickým prúdom. Musia sa kontrolovať v intervaloch:
  • Vystavené mechanickému namáhaniu: 1 x 6 mesiacov (priemysel), 1 x 12 mesiacov (administratíva)
  • Predlžovacie prívody bez mechanického namáhania: 1 x 6 mesiacov (napr. používané vo vonkajšom prostredí), 1 x 12 mesiacov (napr. v administratíve).

Zodpovednosť majiteľa a nájomcu

V prípade prenajímaných priestorov platí, že za bezpečnú prevádzku technického zariadenia zodpovedá jeho vlastník, pokiaľ sa zmluvne nedohodol inak. Štandardne revíziu pevnej elektroinštalácie (el. rozvody v stenách, zásuvky) zabezpečuje majiteľ. Nájomca je však zodpovedný za spotrebiče, ktoré si do priestoru prinesie. V komerčných nájmoch sa často povinnosť vykonávať revízie prenáša na nájomcu. Ak to v zmluve nie je uvedené, zodpovednosť zostáva na majiteľovi. V bežných administratívnych priestoroch (murované objekty) je lehota na revíziu elektroinštalácie 5 rokov. V prípade požiaru a chýbajúcej platnej revíznej správy poisťovňa s vysokou pravdepodobnosťou kráti alebo úplne zamietne poistné plnenie.

Kto môže vykonávať revízie a kontroly?

Revízie a kontroly elektrického ručného náradia a elektrických spotrebičov, ktoré sa nepovažujú za odborné prehliadky a odborné skúšky podľa vyhlášky č. 508/2009 Z.z., nemusia byť vykonávané revíznym technikom s odbornou spôsobilosťou podľa § 24 vyhlášky č. 508/2009 Z.z. V zmysle vyhl. 508/2009 Z.z., § 9 ods. 1 písm. d) a e) tieto revízie môže vykonávať prevádzkovateľom určená osoba s odbornou spôsobilosťou podľa §22 až 24 alebo prevádzkovateľom určená poučená osoba pod dohľadom osoby s odbornou spôsobilosťou podľa §20 až 24. Pri kontrole elektrického rozvádzača, či sú vnútri všetky ochranné kryty, musí byť prítomná osoba s príslušnou odbornosťou (§21-§24 v zmysle vyhlášky 508/2009). Ak spoločnosť nemá takého zamestnanca, musí si zabezpečiť súčinnosť od odborne spôsobilej osoby.

Dôsledky nedodržiavania predpisov: Prípadové štúdie z praxe

Z praxe súdneho znalca musím konštatovať, že v poslednom období je medzi ľuďmi akási ľahostajnosť a bagatelizovanie problémov, ktoré vyúsťujú aj do nedodržiavania zaužívaných predpisov. Dôsledky takéhoto konania občanov/pracovníkov sa prejavia rýchlo. Vychádzajúc z dlhoročnej praxe, musím povedať, že v oblasti BOZP sme boli v minulosti ďalej, ako je to v súčasnosti. Chýba prevencia, ktorá je súčasťou BOZP.

Prípad 1: Nedostatočné poučenie a tragický úraz

V jednej súkromnej firme, ktorej kancelárske priestory sa nachádzali vedľa výrobnej haly, bolo potrebné vyriešiť odhlučnenie, lebo hluk sa z výrobnej haly šíril veľkou intenzitou do kancelárskych priestorov. Konateľ tejto firmy poveril jedného z pomocných robotníkov, pána Františka, aby zo strany výrobnej haly vytvoril protihlukovú zástenu. Elektrikár pracujúci v danej firme ho upozornil: „Ferko, dávaj si pri práci pozor, lebo na strope sa nachádzajú v sadrokartónovom kastlíku silové nízkonapäťové káble.“ To bolo celé poučenie pred začatím jeho práce. V čase práce sa v danej kancelárii nachádzali štyri administratívne pracovníčky, každá pracujúca za počítačom.

Pán František si pri vŕtaní nešťastne zavŕtal do jedného z káblov, následkom čoho vznikol oblúk, ktorý ho smrteľne poranil. Oblúk sa preniesol z pracovníka na blízko sediacu administratívnu pracovníčku, ktorú popálil. Zranenia 32-ročného pracovníka následkom elektrického oblúka boli natoľko vážne, že zakrátko zomrel.

Pri vyšetrovaní úrazu boli zistené skutočnosti: Organizácia nezabezpečila a nevykonala pre svojich zamestnancov žiadne preukázateľné školenie o odbornej spôsobilosti v elektrotechnike podľa § 20 vyhlášky č. 508/2009 Z. z. so zápisom o poučení. Školenie o bezpečnosti práce vykonal pracovník bezpečnostný technik, ktorý nemal elektrotechnickú spôsobilosť, aby mohol takúto činnosť vykonávať. Poučenie v odbore elektro môže vykonať len pracovník s odbornou spôsobilosťou podľa vyhlášky č. 508/2009 Z. z. (napr. min. §21). Ďalej bolo zistené, že elektrotechnik, ktorý mal znalosti o kábloch/inštalácii, vykonal len krátke upozornenie, ktoré sa nedá v žiadnom prípade považovať za bezpečnostné školenie/poučenie. Keďže vedel, že prácu bude vykonávať pracovník, ktorý nemá elektrotechnické vzdelanie ani odbornú spôsobilosť, mal nad ním mať počas práce trvalý dozor, alebo vytvoriť do skrinky otvory, aby bolo vidieť káble/elektroinštaláciu. Ďalším hrubým porušením bezpečnosti bolo, že počas vykonávania činnosti pracovali v kancelárii štyri administratívne pracovníčky napriek tomu, že v danej miestnosti bolo počuť hluk a prášilo sa. Organizácia dostala poriadnu pokutu.

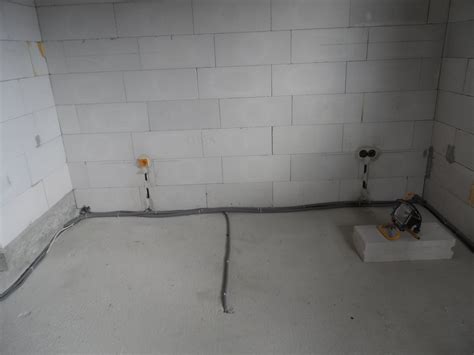

Prípad 2: Chybne vykonaná elektroinštalácia v byte

Ďalší zaujímavý prípad sa odohral na jednom z našich panelových sídlisk. Dcéra bývalého revízneho technika si kúpila trojizbový byt a rozhodla sa pre rekonštrukciu elektrickej inštalácie. S firmou uzavreli zmluvu o diele, pričom firma mala dielo hotové do mesiaca. Firma však vykonala elektrickú inštaláciu tak, že na kolíku (PE) v každej zásuvke bola fáza (L). Vypínače, inštalačné škatule a zásuvky trčali zo steny. K elektrickej inštalácii nebola vypracovaná žiadna projektová dokumentácia, ani nebolo podané hlásenie stavebnému úradu. Bytový rozvádzač neobsahoval žiadne prúdové chrániče ani prepäťové ochrany. Káblové vedenie bolo uložené v dilatačných drážkach v podlahe. Vodiče/káble v inštalačných škatuliach boli odblankované/holé konce, nezaizolované.

V takomto stave pani Renáta dielo neprebrala a do hry vstúpil súdny znalec. Ten len potvrdil, že jestvujúci stav elektrickej inštalácie je nezlučiteľný s platnými predpismi a normami a že zariadenie môže v takomto stave ohroziť zdravie a život človeka. Firma napriek týmto skutočnostiam trvala na tom, že vykonaná elektrická inštalácia je v poriadku a žiadne peniaze nevráti. Tento prípad sa šil horúcou ihlou.

Prípad 3: Dôsledky urýchlenej práce a chýbajúcej kusovej skúšky

Tretí prípad sa týka jednej organizácie na Slovensku, ktorá dlhé roky vyrába rozvádzače. Zákazník, elektromontážna firma, si objednal výrobu nového priemyselného skriňového rozvádzača. Dohodli sa, že rozvádzač bude hotový nasledujúci týždeň v piatok. Vo štvrtok však zákazník chcel rozvádzač odviezť skôr. Vedúci rezolútne vyhlásil, že dohoda bola iná. Aj keď nebola na rozvádzači vykonaná kusová skúška (revízny technik, ktorý ju mal vykonať, mal dovolenku), zákazník si vyrobený rozvádzač vo štvrtok naložil a odviezol. Však kusová skúška je len formalita, nech ju zajtra revízny technik vypíše a pošle poštou.

V piatok zákazník už od rána montoval rozvádzač. Keď bola asi polovica obvodov elektrickej inštalácie pripojená, pracovníci si chceli uvedenú časť odskúšať. Po pripojení na napájanie došlo k nepochopiteľným zmenám, ale hlavne ku škodám. Časť pripojených spotrebičov bolo ihneď poškodených. Škoda bola viac ako 5 000 eur. Príčina bola v tom, že prívod do rozvádzača bol štvoržilový (sústava TN-C) a rozvádzač bol vyhotovený pre sústavu TN-S. Prepoj medzi prípojnicou PEN a PE zabudli v zhone zrealizovať, a tak sa stalo, že v elektrickej inštalácii sa miesto 230 V objavilo na spotrebičoch napätie 400 V, čo tieto spotrebiče nemohli zniesť. Z prípadu je jasné, že urýchlená práca sa nevypláca. Revízny technik by pri kusovej skúške rozvádzača na takúto chybu určite prišiel.

Objednávateľ si nárokoval náhradu vzniknutej škody u dodávateľa, lebo to chcel riešiť súdnou cestou. Vzájomné dlhoročné dobré vzťahy sa narušili. Súdny znalec dodávateľa informoval, že by bolo dobré vzájomne sa dohodnúť a neriešiť to radikálne. Konateľ dodávateľskej firmy oznámil, že sa stretli, porozprávali sa a dlžnú sumu 5 000 eur zákazníkovi uhradil. Odmenou mu boli ďalšie objednávky a obnova vzájomných dobrých vzťahov. Svojim pracovníkom konateľ rázne dohovoril, že nemôžu neskontrolovaný výrobok pustiť na trh, aby nenastali podobné komplikácie.

Prípad 4: Tragédia pri domácom pálení liehu

Svoj príspevok by som zakončil tragickým prípadom, ktorý sa stal pri domácom pálení liehu v jednom rodinnom dome na Slovensku. Majiteľ domu, starší pán, si v pivnici vytvoril akúsi pálenicu. Pri práci mu asistoval jeho štvorročný vnuk Jurko. Pri práci začul ostrý zvuk - únik pary z destilačného zariadenia. Ihneď zavolal na manželku, aby si prišla do pivnice po ich vnuka. Keď bola so svojím synom na verande, ozval sa z pivnice silný výbuch, pri ktorom došlo k poškodeniu dverí vedúcich do pivnice a k rozbitiu všetkých okien. V pivnici horelo všetko, čo bolo horľavé, záclonky, papier aj šatstvo na majiteľovi domu. Takmer súčasne došlo k druhému výbuchu v priestore verandy, pri ktorom došlo k narušeniu statiky budovy.

Čo sa vlastne stalo? Domáci pán mal zhotovené zariadenie na pálenie destilátu s kotlom na pevné palivo a s miešadlom s elektrickým pohonom. Nad týmto zariadením voľne visela 60 W žiarovka s objímkou bez krytu. Pod kotlom bol na ohrev kvasu otvorený oheň. V čase, keď sa v pivnici nachádzal štvorročný vnuk, upchal sa chladič a nasledoval výron pary z destilačného zariadenia spojený s ostrým zvukom. Krátko po odchode chlapca z pivnice nastal ďalší výron pary, ktorý spôsobil prasknutie žiarovky umiestnenej nad kotlom a tým iniciáciu explozívneho horenia s následnou mohutnou tlakovou vlnou. Pri odchode chlapca z pivnice nevesta nechala pootvorené dvere a koncentrované etylalkoholové pary, ktoré stúpajú nahor, sa dostali do priestoru verandy, kde spolu so vzduchom vytvorili už výbušnú zmes. Takúto výbušnú zmes inicializoval skrat od holých/odizolovaných koncov vodičov vstupujúcich do stropného svietidla vo verande následkom prvého výbuchu. Druhý výbuch, ktorý prakticky splynul s prvým, spôsobil rozbitie všetkých skiel v oknách rodinného domu a narušenie statiky. O život prišiel človek, ktorý si neuvedomil nebezpečenstvo liehových pár v uzavretom priestore s otvoreným ohňom.

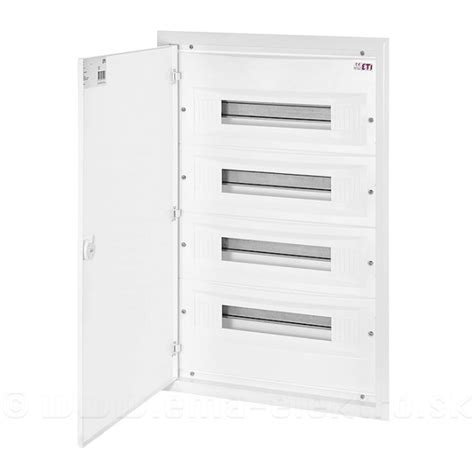

Pokročilé systémy a budúcnosť rozvádzačov

Vývoj elektrických rozvádzačov kladie dôraz na modularitu, digitálnu integráciu a vylepšenú bezpečnostnú inteligenciu. Tieto inovácie smerujú k efektívnejším, spoľahlivejším a bezpečnejším systémom pre distribúciu elektrickej energie.
