Hilti MT systém predstavuje špičkové, úsporné a všestranné riešenie pre prakticky akékoľvek modulárne oporné konštrukcie. Navrhnutý s dôrazom na jednoduchosť, efektivitu a dlhú životnosť, tento systém pokrýva širokú škálu potrieb v oblasti inštalácií technického zabezpečenia budov (TZB), priemyselných a energetických projektov. Vďaka svojim inovatívnym vlastnostiam, rozsiahlej softvérovej podpore a robustnej ochrane proti korózii sa Hilti MT systém stáva ideálnou voľbou pre moderné stavebníctvo.
Kľúčové Vlastnosti a Výhody Hilti MT Systému

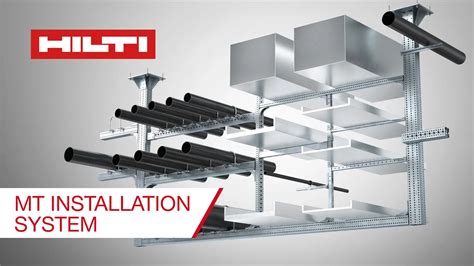

Hilti MT systém je súčasťou kompletného riešenia Hilti a je kompatibilný s našimi riešeniami priameho upevňovania a kotvenia. Tento univerzálny, ľahký a vysoko účinný systém je vhodný pre všetky TZB inštalácie, ako sú podpery potrubí a káblových žľabov, prístupové plošiny či integrované podlahy pre energetické a priemyselné projekty.
- Úsporné a všestranné riešenie: Súčasť Hilti systému MT je navrhnutá pre maximálnu efektivitu a široké spektrum aplikácií.
- Možnosť prispôsobenia: Na rozdiel od zvárania možno modulárne rámy z nosníkových konštrukcií upraviť podľa budúcich požiadaviek, čo zaručuje flexibilitu v projektoch.
- Nákladovo optimalizované riešenie: Vďaka širokej škále prvkov systému MT dokážeme pokryť takmer všetky požiadavky na zaťaženie. Systém je vhodný pre ľahké zariadenia, ako sú vzduchotechnické potrubia a komunikačné káble, pre káblové žľaby a ťažšie káblové rebríky či dokonca pre veľké nekritické potrubia alebo stredneťažké mechanické zariadenia.
- Vzájomná kompatibilita a zameniteľnosť: Celá rada komponentov a pätných dosiek je navrhnutá tak, aby fungovala s celou radou profilov, čo prináša značnú výhodu a zaisťuje integráciu celého systému do jednotlivých inštalačných návrhov.
- Inovácia a špičková kvalita: Tieto vlastnosti sú hlavnými rozpoznávacími znakmi produktov Hilti, podporené desaťročiami vývoja a testovania.
Jednoduchá a Efektívna Montáž
Montáž ťažkých uzavretých MT profilov, otvorených „C“ profilov a ďalších komponentov je intuitívna a veľmi jednoduchá. Aj pri využití celej rady MT komponentov je systém efektívny a navrhnutý tak, aby bol čo najviac multifunkčný.
- Jednoduchosť v spájaní: Vďaka jednoduchému a robustnému skrutkovaciemu mechanizmu sa minimalizujú chyby pri montáži. Montáž jednou rukou bez nutnosti prístupu na zadnej strane prvku.
- Jedna skrutka pre všetky spoje: Eliminácia chýb spôsobených výberom zlého spojovacieho prvku v akejkoľvek danej kombinácii upevnenia pre uzavreté profily.
- Inovatívny Twist-Lock (MT-TL): Jednoducho sa inštaluje - „umiestniť a otočiť“ jednou rukou. Pri montáži je do profilu vyrezaná drážka, ktorá umožňuje rýchle a vysoko presné umiestnenie komponentov. Twist-Lock pred konečným utiahnutím nekĺžu a je možné ich neskôr premiestniť.
- Spájanie bez ozubenia nosníka: Vytvorenie vlastného ozubenia znamená, že nie je potrebné vopred vytvorené ozubenie v profile.
- Mechanické pripojenie: Spoľahlivosť mechanického spojenia bez závislosti na trení.
- Flexibilita a úspora nákladov: Systém Hilti MT možno jednoducho rezať a montovať na stavenisku. Je úplne flexibilný, takže môžete vykonávať úpravy v teréne a ušetriť na nákladnom prepracovaní - a samozrejme eliminuje potrebu zvárania.

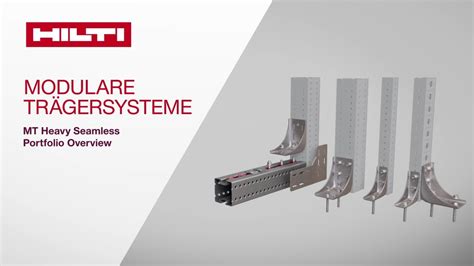

Stavajte inteligentnejšie s bezšvíkovým systémom Hilti MT Heavy
Pohľad dovnútra uzavretého MT profilu v priebehu montáže odhaľuje, že nie je potrebná matica. Kupola otvoru nosníka sa „stáva“ maticou, čo umožňuje jednoduchý inštalačný pohyb. Robustný závit je vytvorený vnútri kupole nosníka, čím sa minimalizuje šanca na strhnutie závitu v priebehu uťahovania.
Komplexná Ochrana Proti Korózii
MT systém je navrhnutý tak, aby poskytoval optimálnu odolnosť proti korózii pre vnútorné aj vonkajšie prostredie. Hilti získalo mnoho interných skúseností vďaka vlastnému testovaciemu programu, ktorý ďalej obohacuje o poznatky nezávislých laboratórií zameriavajúcich sa na koróziu. Po desaťročia pracuje Hilti na optimalizácii protikoróznej ochrany modulárnych nosných systémov.
Riešenie pre vonkajšie použitie (prostredie C3, C4)
Hilti riešenie pre vonkajšie použitie poskytuje optimálnu ochranu proti korózii pre prostredie s nízkou až strednou úrovňou znečistenia v súlade s najnovšími a najvyššími medzinárodnými štandardmi. Vyrovná sa výkonu tradičných, plne žiarovo zinkovaných (HDG) systémov a poskytuje životnosť 25 rokov pre prostredie C3 a až 20 rokov pre prostredie C4 (v závislosti od konkrétnych podmienok prostredia).
- Technológia zinok-horčík (ZM) pre profily: Hilti MT profily využívajú technológiu zinok-horčík (ZM), ktorá zodpovedá normám ASTM A1046 a EN 10346. Medzi výhody technológie ZM patrí predovšetkým vyššia robustnosť, dlhá životnosť, šetrnosť k životnému prostrediu a vyššia optimalizácia nákladov. Samoliečebné vlastnosti ZM znamenajú, že rezné hrany alebo poškodenia nevyžadujú žiadnu dodatočnú úpravu (ako je studený zinkový nástrek). ZM ponúka minimálne dvojnásobnú ochranu proti korózii ako HDG pri rovnakej hrúbke.
- Odskúšaná a dôveryhodná HDG ochrana prvkov: Kvôli zložitosti a obmedzeniam výrobného procesu nie je možné variant ZM aplikovať na MT prvky, ako sú pätné dosky, spojky a ďalšie. Vzhľadom k zložitej povahe týchto prvkov zostáva variant HDG najlepšou použiteľnou technológiou. Povrchová úprava zodpovedá normám ASTM A153M.
Technológia ZM sa takisto ideálne zlučuje so spojovacími prvkami MT systému, ako sú samorezná skrutka (MT-TFB) a matica Twist-Lock (MT-TL). Samoreznú skrutku MT-TFB je možné vybrať z otvoru uzavretého profilu a jednoducho premiestniť do nového otvoru bez potreby akéhokoľvek dodatočného ošetrenia.
Úprava pre vnútorné použitie (prostredie C1/C2)
Ani pre prostredie s nízkou korozivitou nerobíme žiadne kompromisy. Pre splnenie požiadaviek na vnútorné prostredie C1/C2 (ako je definované v ISO 9223) je MT systém vybavený Hilti riešením povrchovej úpravy modulárnych nosných konštrukcií: galvanizácia sendzimirom pre profily v súlade s normou EN 10346 a galvanicky pozinkované podľa normy ISO 2081 pre štandardné komponenty. V suchom vnútornom prostredí sa očakáva životnosť 50 rokov, a pre prostredie C2 až 25 rokov.
| Typ prostredia | Komponent | Technológia ochrany | Norma | Predpokladaná životnosť | Kľúčové výhody |
|---|---|---|---|---|---|
| Vonkajšie (C3, C4) | Profily | Zinok-horčík (ZM) | ASTM A1046, EN 10346 | Až 25 rokov (C3), 20 rokov (C4) | Samoliečebné vlastnosti, robustnosť, optimalizácia nákladov, ekologickosť, vyššia ochrana |
| Vonkajšie (C3, C4) | Spojky, pätné dosky, konzoly | Žiarové zinkovanie (HDG) | ASTM A153M | - | Osvedčená spoľahlivosť, odolnosť proti vlhkosti a chemickej korózii |
| Vnútorné (C1, C2) | Profily | Galvanizácia Sendzimirom | EN 10346 | 50 rokov (suché), 25 rokov (C2) | Overené Hilti riešenie, spoľahlivosť |
| Vnútorné (C1, C2) | Štandardné komponenty | Galvanicky pozinkované | ISO 2081 | 50 rokov (suché), 25 rokov (C2) | Overené Hilti riešenie, spoľahlivosť |
Rozsiahle Použitie a Aplikácie
Hilti MT systém je navrhnutý pre širokú škálu modulárnych podporných konštrukcií a upevnení:
- Upevnenie nosníkovej konštrukcie MT k betónovým podlahám, stenám alebo stropom pomocou otočného spoja.
- Upevnenie nosníkovej konštrukcie MT ku konštrukčnej oceli pomocou otočného spoja.
- Vytvorenie otočného spoja medzi dvoma nosníkovými konštrukciami MT.
- Bočné vystuženie ľahkých kovových rámov a nosných konštrukcií MEP.
- Montáž a vystužovanie modulárnych nosných konštrukcií pozostávajúcich z nosníkov MT-70 a MT-80.
- Upevňovanie modulárnych nosných konštrukcií do betónu a ocele.
- Vhodné na použitie v mierne korozívnom prostredí.
Komponenty a Príslušenstvo systému MT
Hilti ponúka širokú škálu komponentov a príslušenstva, ktoré zabezpečujú všestrannosť a komplexnosť celého systému:
- Matica na upevnenie médií do nosníkových konštrukcií MT: Na vonkajšie použitie s nízkym znečistením.
- Skrutka so šesťhrannou hlavou: Na použitie so zámkami Twist-Lock pri montáži nosníkových konštrukcií, na vonkajšie použitie s nízkym znečistením.
- Pravouhlá spojka na montáž nosníkových konštrukcií: Na vonkajšie použitie s nízkym znečistením.
- Základná spojka: Na kotvenie nosníkových konštrukcií do betónu a ocele, na vonkajšie použitie s nízkym znečistením.
- Nastaviteľná klzná a vodiaca konzola: Pre upevnenie potrubných uložení MP-PS k modulárnym nosníkom Hilti MT.
- Konzola s náterom pre exteriér: Pre upevnenie potrubných uložení MP-PS na modulárne nosníky Hilti MT ako upevňovacie body v mierne koróznom prostredí.
- Žiarovo zinkovaný U-strmeň (HDG): Na upevnenie potrubných uložení k nosníkom MI.
- Nerezové oceľové závitové čapy: Na použitie s nástrojmi Hilti Stud Fusion, vrátane tesniacej podložky a bezpečnostnej matice príruby.
Softvérová Podpora a Inžinierske Služby
Pre zjednodušenie projektovania a objednávania ponúka Hilti rozsiahlu softvérovú podporu:
- PROFIS Modular Support Engineering: Nástroj na vytváranie modelov podpier, ich výpočet a export finálnych riešení na 2D a 3D návrhové platformy.
- MEP Support Selector: Špecializovaný nástroj pre výber podpôr.
- Rady Revit® a pluginy: Pre Staad Pro® a Smart 3D® sú k dispozícii na zjednodušenie projektovania a objednávania.
- BIM/CAD knižnice: Získajte prístup k obsahu našich BIM/CAD a Revit knižníc a zjednodušte si návrh MT systémov v rámci vašich aktuálnych pracovných postupov.
- Inžinierske a výpočtové služby: Miestni inžinieri Hilti vám môžu poskytnúť poradenstvo a výpočtové služby pri zložitejších projektoch.
