Vložkovanie komína plastovým potrubím pre kondenzačné plynové kotly

Výmena starého plynového kotla za nový, najčastejšie kondenzačný, nie je len otázkou samotného spotrebiča. Vo väčšine prípadov sa rieši aj spalinová cesta - teda komín. Výmena plynového kotla dnes vo väčšine prípadov znamená prechod na modernú kondenzačnú technológiu, ktorá je výrazne úspornejšia, ale zároveň kladie iné nároky na spalinovú cestu.

Prečo kondenzačný kotol vyžaduje špecifické vložkovanie komína

Kondenzačné plynové kotle pracujú s nižšou teplotou spalín než staršie atmosférické alebo nízkoteplotné kotle, a preto sa pri ich prevádzke mení spôsob odvodu spalín aj zaťaženie samotného komína. Kondenzačný kotol = vlhká a kyslá prevádzka. Komín, ktorý bez problémov fungoval desiatky rokov so starým kotlom, dnes nemusí vyhovovať ani po technickej stránke, ani z hľadiska bezpečnosti.

Zatiaľ čo sa v minulosti pri komínoch počítalo so suchou prevádzkou a vysokou teplotou spalín, kondenzačné kotle produkujú kondenzát, ktorý je vlhký a chemicky agresívny. Práve tento kondenzát kladie zvýšené nároky na materiál, tesnosť a vyhotovenie spalinovej cesty. Ak komín nie je na takúto prevádzku prispôsobený, môže dochádzať k jeho poškodeniu, zatekaniu kondenzátu alebo zhoršeniu ťahu, a preto je pri výmene kotla kontrola a prípadná úprava komína nevyhnutnou súčasťou celého procesu.

Používanie kondenzačných technológií prinieslo pre komínové vložky novú záťaž. Okrem účinkov horúcich spalín musia tieto systémy odolávať aj zvýšenej vlhkosti. Prevložkovanie komínov pre kondenzačné kotly je nevyhnutný proces pre zabezpečenie správneho a bezpečného fungovania moderných vykurovacích zariadení.

Nové moderné spotrebiče sú úsporné, preto plyny z nich odchádzajúce majú pomerne nízku teplotu. V nevyvložkovanom komíne dochádza k ich ochladzovaniu a kondenzovaniu. Tento kondenzát vniká do muriva a môže preniknúť až do omietok, kde vytvorí fľaky a nepríjemný zápach. Odstránenie týchto následkov býva náročné a neobíde sa bez búrania postihnutej omietky.

Je vložkovanie komína vždy potrebné pri výmene kotla?

Výmena plynového kotla neznamená automaticky nutnosť vyvložkovania komína, ale vo veľkom množstve prípadov k nemu skutočne dochádza. Rozhodujúci je predovšetkým materiál existujúcej komínovej vložky a jej odolnosť voči vlhkej a kyslej prevádzke. Ak pôvodný komín tieto podmienky nespĺňa alebo nebol na taký režim navrhnutý, je nutné ho technicky upraviť - najčastejšie práve vyvložkovaním, ktoré zabezpečí bezpečný a dlhodobo funkčný odvod spalín.

Existujúci komín možno ponechať bez vyvložkovania len vo výnimočných prípadoch, keď je technicky prispôsobený prevádzke moderného kondenzačného kotla. Nestačí, že komín „fungoval predtým“ - musí spĺňať konkrétne technické a materiálové požiadavky, ktoré zabezpečia bezpečný a dlhodobo spoľahlivý odvod spalín. Bez ďalších úprav ho možno použiť len vtedy, ak:

• má nerezovú alebo keramickú vložku, ktorá je určená pre súčasné plynové spotrebiče a je v dobrom technickom stave,
• je pri tejto vložke preukázateľne deklarovaná odolnosť proti kondenzátu, teda schopnosť odolávať vlhkému a kyslému prostrediu typickému pre kondenzačnú prevádzku,
• vyhovuje pretlakovej prevádzke kondenzačného kotla, čo znamená, že je tesná a bezpečná aj pri zmene režimu prúdenia spalín.

Ak niektorá z týchto podmienok nie je splnená, stavebná úprava komína, najčastejšie vyvložkovanie, je zvyčajne nevyhnutná.

Hliníková vložka: častý dôvod vyvložkovania

Veľmi častým problémom pri starších inštaláciách je hliníková komínová vložka. Tá bola v minulosti bežne používaná pri nízkoteplotných kotloch, pretože predstavovala lacné a technicky postačujúce riešenie pre suchú prevádzku s vyššou teplotou spalín. Pre kondenzačné kotle je však hliník nevhodný, pretože kyslý kondenzát vznikajúci pri prevádzke tento materiál postupne narúša. Dlhodobo tak dochádza k jeho degradácii, zníženiu tesnosti a vzniku bezpečnostných rizík, čo znamená, že vyvložkovanie komína je v takom prípade prakticky nevyhnutné. Ak si nie ste istí, z akého materiálu je komínová vložka vo vašom dome, nechajte ju skontrolovať kominárom alebo revíznym technikom.

Materiály používané pri vložkovaní komínov pre kondenzačné kotly

Pri vyvložkovaní komína pre kondenzačný kotol sa najčastejšie volia buď nerezové vložky, ktoré sú odolné a univerzálne, alebo plastové vložky určené priamo pre kondenzačnú prevádzku. Na vložkovanie komínov pre kondenzačné kotly sa používajú odolné a nekorozívne materiály, ktoré sú špeciálne navrhnuté tak, aby odolávali kyslému kondenzátu a nízkym teplotám spalín.

Plastové vložky

Plastové vložky, prevažne z polypropylénu (PP), sú veľmi odolné voči kondenzátu a korózii. Sú ideálne pre nízke teploty spalín, ktoré sú charakteristické pre kondenzačné kotly. Pre odvod spalín spotrebičov na plynné palivá v tlakovej triede N1, N2 (podtlakové komíny) a v tlakovej triede P1 a P2 (pretlakové komíny) sa výhodne používajú komínové vložky z plastu, pokiaľ výstupná teplota z kotla neprekročí povolenú teplotnú triedu vložky. Komínové vložky z plastov sú určené prevažne pre teplotnú triedu T 120. Teplota spalín za kotlom je kontrolovaná riadiacim teplomerom, ktorý vypne kotol, ak by teplota spalín stúpla nad stanovenú hranicu. Ak máte inštalovaný kondenzačný kotol, vždy je nutné použiť plastový dymovod. Tento dymovod môžete vložiť aj do starého komína. Existujú aj komíny, ktoré sú prispôsobené aj na kondenzačné kotly, ale vždy lacnejšie vyjde, keď použijete plast.

Základným prvkom sú hrdlové rúry z plastu, ktoré sú v spojoch tesnené zodpovedajúcim tesnením, zaručujúce tesnosť pre tlakovú triedu P1, P2. K základným prvkom sa vyrábajú všetky prvky doplnkové pre pripojenie spotrebičov palív, ohyb vložiek, kontrolu, čistenie a meranie. Vyrábajú sa aj flexibilné vložky z plastu. Usporiadanie prívodu vzduchu a odvodu spalín môže byť v rôznom prevedení.

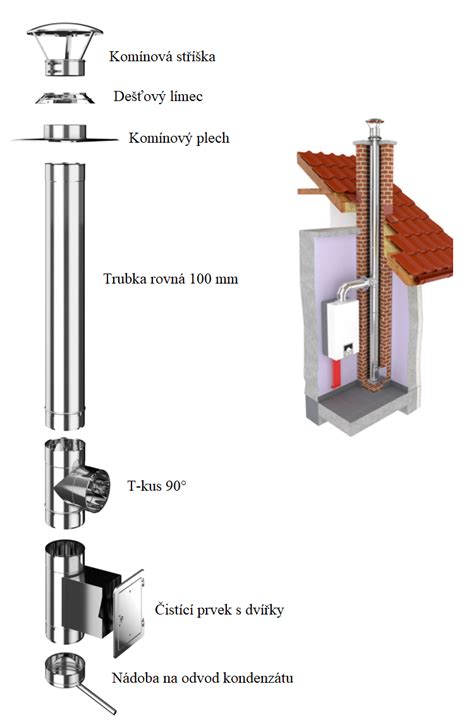

Nerezové vložky

Nerezové vložky sú tiež vhodné pre kondenzačné kotly, pretože sú odolné voči kyselinám a korózii spôsobenej kondenzátom. Používajú sa predovšetkým v prípadoch, keď plastové vložky nie sú vhodné, napríklad pri vyšších teplotách spalín. Pri pretlakových plynových kotloch (t.j. aj u kondenzačných plynových kotloch) je nevyhnutná podmienka montovať nerezový systém s (gumovým) tesnením. Štandardné domáce plynové spotrebiče majú priemer komínového systému od 80 do 130 mm. V daných komínoch nevzniká vysoká teplota (od 120°C až 400 °C), takmer ani žiadne splodiny, ktoré by narušovali nerezový systém. Ide len o odvod „pary“, ktorá sa potrebuje dostať z kotla von. Vyvložkovanie komína je zavedenie nerezovej vložky do tela komína. Tento postup sa používa najmä z dôvodu priaznivej ceny a rýchlosti renovácie komína.

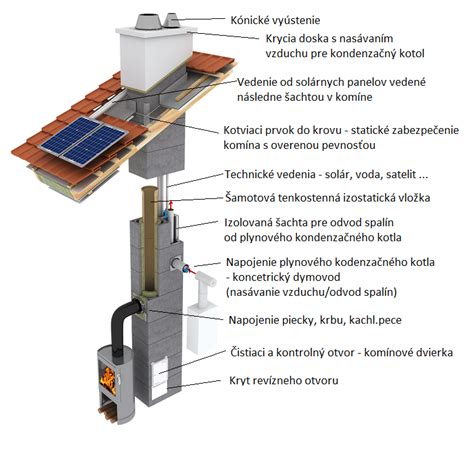

Keramické vložky

Využívanie kondenzačných technológií znamenalo pre komínové vložky novú záťaž. Okrem účinkov horúcich spalín museli začať odolávať aj vlhkosti. Ak zvolíme na odvod spalín keramický komín, musí byť odolný proti kondenzátu. Nie všetky typy sú vhodné, aj keď sú značkové a drahé; je rozumné overiť si to ešte pred postavením komína.

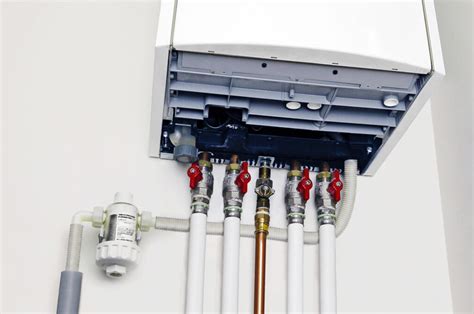

Odvod kondenzátu

Kondenzát je kyslý a pri nesprávnom riešení môže spôsobovať koróziu, zatekanie alebo postupné poškodenie komína, preto je nutné mať jasne vyriešený jeho bezpečný a riadený odvod, najčastejšie do kanalizácie. Spálením 1 m3 zemného plynu vznikne teoreticky až 1,6 l kondenzátu, ktorý sa musí odviesť do kanalizácie. Kondenzát je uložený v kondenzačnej nádrži na dymovode a odvádzaný potrubím do neutralizačného boxu alebo v kondenzačnej nádrži v päte komínového prieduchu.

Pred inštaláciou kotla si overte, či je kanalizačná prípojka v dosahu a či je potrebný neutralizačný box kondenzátu. Ak odvod kondenzátu nie je správne navrhnutý alebo vykonaný, môže sa kondenzát hromadiť v spalinovej ceste, zatekať do konštrukcií alebo spôsobiť nevyhovujúcu revíznu správu. Práve tento zdanlivý detail býva častým dôvodom dodatočných úprav a zbytočných komplikácií po inštalácii kotla.

V praxi sa stretneme aj s nesprávnym odvodom kondenzátu. Stáva sa to pri jednoduchom pripojení hadice na kondenzát z kotla do odpadu. Pri upchatí alebo zamrznutí odpadu potom kondenzát stúpa do kotla a spôsobí jeho poruchu. Ak nie je v kotolni odpad do kanalizácie, ani neuvažujte nad ručným vynášaním kondenzátu z kotolne - sú to značné množstvá vody. Pomôže čerpadlo na kondenzát s automatickým spínaním plavákovým systémom.

Postup pri vložkovaní komína pre kondenzačný kotol

Proces vložkovania komína zahŕňa niekoľko kľúčových krokov, ktoré zabezpečujú správnu funkčnosť a dlhú životnosť celého systému. Vložkovanie komínov je dobré zveriť profesionálnym pracovníkom so skúsenosťami, ktorí odporučia kvalitné materiály, oboznámia vás s postupom vložkovania komína a vypracujú vám individuálnu cenovú ponuku.

1. Prehliadka komína: Pred samotným vložkovaním je potrebné dôkladne skontrolovať stav komína a jeho štruktúru. Na tento účel sa často používa inšpekčná kamera.
2. Výber vhodnej vložky: Na základe technických parametrov kotla a stavu komína sa vyberie vhodný typ vložky (plastová alebo nerezová).

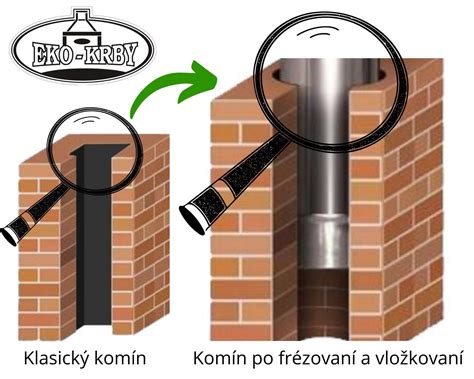

3. Frézovanie komína: Keď má komín slabý ťah, dymí do miestnosti, je zanesený dechtom alebo sa mení typ spotrebiča, často už nestačí bežné čistenie komína. Vtedy prichádza na rad frézovanie komínov a následné vložkovanie komína - zásah, ktorým komín „vrátim do hry“ tak, aby bol bezpečný, tesný a správne dimenzovaný pre konkrétny kotol, krb alebo pec. Frézovanie je mechanické opracovanie vnútorného prieduchu komína špeciálnou komínovou frézou. Tento postup sa používa najmä z dôvodu priaznivej ceny a rýchlosti renovácie komína, ktorej zväčša predchádza frézovanie, potrebné pre vytvorenie dostatočného otvoru na samotnú montáž systému.
4. Inštalácia vložky: Vložka sa nainštaluje do komína, pričom sa zabezpečí, že je správne upevnená a spojená s kotlom. Dôležité je, aby systém fungoval v súlade so všetkými technickými a legislatívnymi požiadavkami.
5. Kontrola a revízia: Po inštalácii vložky sa vykonáva kontrola celej sústavy a revízia, ktorá zabezpečí, že všetko funguje správne a bezpečne.

Výhody vložkovania komína pre kondenzačné kotly

Správne vykonané vložkovanie komína prináša radu benefitov:

• Zvýšená životnosť komína: Odolné materiály zabezpečia, že komín nebude podliehať korózii alebo poškodeniu spôsobenému kondenzátom.
• Bezpečnosť: Správne odvedenie spalín zabráni nebezpečným situáciám, ako je spätné prúdenie spalín alebo únik kyslého kondenzátu.
• Efektívnosť vykurovacieho systému: Kondenzačné kotly vyžadujú špecifické komínové systémy na efektívnu prevádzku. Vložkovanie prispieva k zlepšeniu výkonu kotla a zníženiu spotreby energie.
• Ochrana pred požiarom: Vložka v komíne na tuhé palivo má navyše prvok protipožiarny, pretože teplota v komíne sa neprenáša v plnej miere na komínový plášť. Pri požiari komína bude teplo odvedené do atmosféry bez toho, aby ohrozilo komín a budovu. Pri požiari nevyvložkovaného komína sa nahromadené dechty horením môžu zväčšiť natoľko, že upchajú komínový prieduch, čo môže viesť k explózii a následným požiarom v dome.

Revízia a legislatívne požiadavky

Každá výmena plynového kotla za iný typ automaticky vyžaduje odbornú revíziu spalinovej cesty, bez ktorej nie je možné kotol legálne a bezpečne uviesť do prevádzky. Revízna správa pritom nehodnotí len samotný stav komína, ale aj to, či je celá spalinová cesta správne navrhnutá a zodpovedá konkrétnemu spotrebiču. Posudzuje sa najmä výpočet spalinovej cesty aj použitie materiálov vhodných pre vlhkú a kyslú prevádzku kondenzačných kotlov, pretože práve tieto faktory rozhodujú o bezpečnosti, funkčnosti a schválení celej inštalácie.

STAVEBNÍK SI PRED VÝMENOU KOTLA MUSÍ PREVERIŤ TYP SPOTREBIČA, KTORÝ CHCE VYMENIŤ! Výmena kotla je definovaná:

1. V stavebnom zákone č. 25/2025 Z.z. § 18 odst. 4 je výmena kotla definovaná ako údržba stavby:
   • s povinnosťou ohlásenia stavebnému úradu v prípade, kedy by výmena kotla mohla ovplyvniť stabilitu stavby, protipožiarnu bezpečnosť stavby, jej vzhľad vo verejnom priestore alebo životné prostredie, prípadne ak stavba je kultúrnou pamiatkou,
   • bez ohlásenia a bez rozhodnutia o stavebnom zámere, ak ide o opravu a výmenu technických systémov budov a ich súčastí.
2. Vyhláška č. 532/2002 Z. z., ustanovuje podrobnosti o všeobecných technických požiadavkách na výstavbu a uvádza, že každý pripojený spotrebič musí vyhovovať:
   • danému druhu plynu a prevádzkovému pretlaku,
   • môže byť podľa svojho prevedenia umiestnený len v priestore, ktorý svojím objemom, účelom, prípadne množstvom privádzaného vzduchu zodpovedá menovitému tepelnému výkonu a funkcii spotrebiča.

Poradte sa s autorizovaným projektantom, ktorý posúdi a naprojektuje výmenu kotla. Usmerní Vás, aby pri výmene kotla boli dodržané body A) a B).

Pri zmene priestoru (napr. stavebná úprava, výmena okien a dverí, spôsob a rozsah vetrania, prívod vzduchu pre spaľovanie a odvod spalín), v ktorom je spotrebič umiestnený, je nevyhnutné vykonať opätovné posúdenie všetkých požiadaviek pre bezpečné a spoľahlivé používanie daného spotrebiča. Výmena kotla si vyžaduje dodržať nové technické podmienky a požiadavkami na protipožiarnu bezpečnosť pri výstavbe a pri používaní komína a dymovodu. Základným predpisom je vyhláška č. 401/2007 Zb. … o technických podmienkach a požiadavkách na protipožiarnu bezpečnosť pri inštalácii.

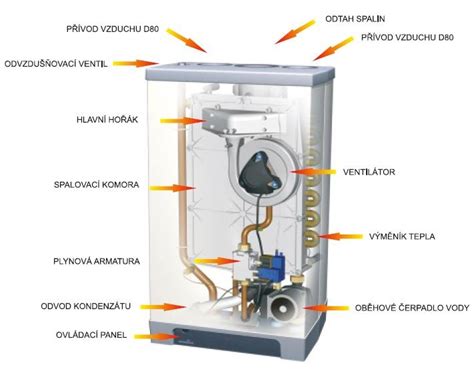

Technológia kondenzačných kotlov

Moderné vykurovacie systémy, najmä kondenzačné kotly, prinášajú nové požiadavky na komínové systémy. Vo vykurovacích kotloch spaľujeme uhľovodíkové palivá, najmä zemný plyn. Klasické kotly neochladia spaliny na teplotu pod rosným bodom, vodná para s vysokou energiou tak uniká bez využitia komínom. V kondenzačných kotloch naopak ochladením spalín vodná para skondenzuje a odovzdá kondenzačné teplo. Je to opačný proces ako pri premene vody na paru varením, skupenské teplo premeny je však rovnaké. Kondenzáciu, a teda účinnosť kotla môžeme ešte zlepšiť niektorými opatreniami. Ak zabezpečíme v spolupráci s vykurovacím systémom čo najnižšiu teplotu kotla, zariadenie „vyžmýka“ zo spalín maximum vody.

Účinnosť kondenzačného kotla počítaná z tzv. spaľovacieho tepla dosahuje až 98 %. Zostávajúce 2 % stratíte spalinami, sálaním kotla a v odvádzanom kondenzáte. Využitie energie obsiahnutej v plyne je teda oproti iným kotlom veľmi vysoké. Kondenzačný kotol má vždy ventilátor, preto je vždy vo vyhotovení zjednodušene nazývaným „turbo“. Dôvodom je, že v spaľovacej komore kondenzát prirodzene steká nadol, preto musí byť horák vždy nad komorou a tým aj spaliny prúdia nelogicky a proti termickému účinku nadol. Teplota spalín je nízka, bežne do 50 °C a vyvoláva tak len slabý ťah komína. Spaliny z kondenzačného kotla chladnú a kondenzujú aj ďalej v komíne, preto nemôžeme použiť klasický vyvložkovaný komín.

Typy komínových systémov pre kondenzačné kotly

Dôležité je optimálne vyriešiť odvod spalín a prívod vzduchu na spaľovanie. Kondenzačné kotly často vyžadujú komíny s menším priemerom pre optimálnu prevádzkovú účinnosť.

Kovový vzduchovo-spalinový komínový systém pre kondenzačné spotrebiče

Kovový vzduchovo-spalinový komínový systém pre prívod spaľovacieho vzduchu a odvod spalín od jedného plynového spotrebiča jednou koncentrickou rúrou. Ochladzovania vnútorného plášťa komínového systému vzduchom vyhovuje pre pripojenie plynového kotla na komín vedený v interiéri (bez významného ochladzovania komína v exteriéri). Komín na odvod spalín aj prívod vzduchu má koncentrický prierez alebo kanály umiestnené vedľa seba. Ďalšou možnosťou, ako neochladzovať miestnosť vonkajším vzduchom, je pripojiť na kotol samostatné potrubie na nasávanie vzduchu.

Prechod šikmou strechou je jednoduchý a nenákladný, bez stavebných konštrukcií. Prvky na prechod strechou, nie však samotný spalinovod, majú v ponuke aj dodávatelia strešných krytín. Pri prechode plochou strechou počítajte s otvorom na spalinovod už pri stavbe strechy. Treba si dať pozor na zatekanie do strechy - hrdlo na zasunutie spalinovej rúry sa musí dokonale utesniť.

Odvod spalín s vodorovným vyústením na vonkajšej stene sa v novostavbách s kotlami bežnej veľkosti nedá schváliť a skolaudovať. Možno ho ponechať len pri výmene kotla v starých inštaláciách, ale nie je veľmi vhodný. Pri rekonštrukcii stavby sa dá využiť jestvujúci komín aj na prívod spaľovacieho vzduchu, ak nie je vnútri znečistený splodinami nedokonalého spaľovania z minulosti. V opačnom prípade sa dá aj do takejto šachty inštalovať koncentrické potrubie alebo nasávať vzduch z priestoru kotolne vybavenej neuzatvárateľným prívodom. Ústie komína treba uzavrieť krytom na odvod spalín a nasávanie vzduchu do šachty. Niekedy môže byť prekvapujúcim zistením, že vaša komínová šachta je zalomená. Ak máte podozrenie, že to tak je, najprv si skutočnosť preverte, až potom nakupujte materiál. Pri takejto inštalácii sa musí použiť flexibilná rúra, ale zásadne neodporúčame používať rôzne náhradné hadice. Pri odvode spalín po fasáde nepoužívajte jednoduché plastové potrubia. Nie sú odolné proti poveternostným vplyvom, UV žiareniu alebo vetru. Komín sa môže po čase rozpadnúť a kondenzát v ňom pre chýbajúcu tepelnú izoláciu môže zamŕzať.

Kovový dvojplášťový komínový systém

Kovový dvojplášťový komínový systém z nehrdzavejúcej ocele s priebežnou tepelnou izoláciou skladaný z jednotlivých komponentov. Je určený na odvod spalín od spotrebičov na tuhé, kvapalné a plynné palivá. Pre kvapalné a plynné palivá je použiteľný ako v podtlakovej, tak aj v pretlakovej prevádzke. Pre tuhé palivá je použiteľný v podtlakovej prevádzke, pri spôsobe prevádzky s otvorenou spaľovacou komorou. Kovový vzduchovo-spalinový komínový systém pre prívod spaľovacieho vzduchu a odvod spalín od viacerých plynových spotrebičov koncentrickým spôsobom. Ideálne riešenie pre pripojenie kondenzačných spotrebičov v bytových domoch, prípadne využiteľný pri dostavbe komínového telesa do už existujúcich bytových domov. Koncentrický dvojvrstvový komínový systém z nehrdzavejúcej ocele je odolný proti vlhkosti, je pre podtlakovú a pretlakovú prevádzku.

Porovnanie vložkovania komína pre rôzne typy kotlov
