Hilti riešenia pre požiarne prestupy v sadrokartóne: Komplexná ochrana a efektívne plánovanie

Požiarna odolnosť deliacich konštrukcií, vrátane sadrokartónových, nesmie byť zoslabená ani požiarnymi neuzatvárateľnými otvormi a prestupmi technických či technologických zariadení. Je životne dôležité, aby ich požiarna odolnosť nebola nižšia ako určená požiarna odolnosť samotnej konštrukcie. Zabezpečenie správneho protipožiarneho utesnenia prestupov rozvodov a inštalácií cez požiarne deliace konštrukcie je tak kľúčové pre celkovú bezpečnosť stavby. Tieto prestupy musia byť utesnené konštrukčnými prvkami takého druhu, ako sú požiarne deliace konštrukcie, ktorými prestupujú. Utesnený prestup musí spĺňať požiadavky na požiarnu odolnosť požiarne deliacej konštrukcie, ktorou prestupuje, najviac však EI 90 min.

Pre správnu a certifikovanú realizáciu požiarnej ochrany je dôležité používať systémové riešenia, čo znamená, že všetky jednotlivé materiály aplikované pri konkrétnom riešení by mali pochádzať od jedného výrobcu (napríklad Protekta, Hilti, Würth). Týmto spôsobom je zaručené odskúšané, overené a spoľahlivé riešenie, na ktoré sa môžete spoľahnúť. Spoločnosť Hilti ponúka širokú škálu inovatívnych produktov a riešení navrhnutých na optimalizáciu a zjednodušenie procesov spojených s požiarnymi prestupmi, a to aj v sadrokartónových konštrukciách.

Typy protipožiarnych tesnení a riešenia Hilti

Výber správnych produktov a riešení pre aplikácie protipožiarnych tesnení inštalácií, ako sú vodo-topo a elektro, je pre mnohých profesistov a dodávateľov ťažkopádny proces. Hilti prináša komplexný sortiment pre rôzne typy prestupov a aplikácií.

Pre-formované riešenia Hilti

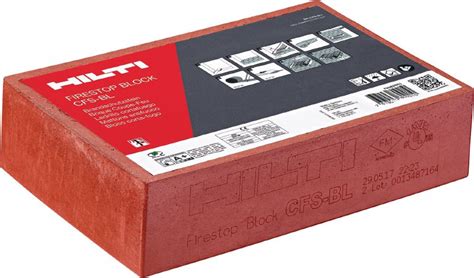

Hilti ponúka predtvarované protipožiarne bloky, zátky alebo vankúše na utesnenie káblových, potrubných a zmiešaných priestupov. Tieto riešenia sú navrhnuté na jednoduchú opätovnú montáž a zároveň znižujú množstvo prachu a vláknitých častíc. Či už potrebujete protipožiarne výstupné krabice alebo malé káblové prestupy, Hilti má riešenia ako tmelové bloky, tmelové tyčinky a káblové krúžky s možnosťou rýchlej montáže.

Protipožiarne dosky a bariéry

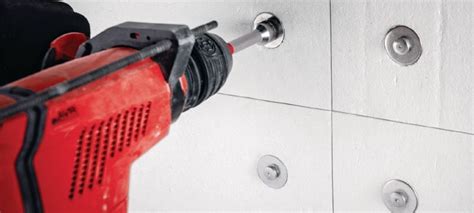

Dokončite vašu montáž protipožiarnej ochrany protipožiarnymi doskami certifikovanými pre utesnenie prestupov pre káble, potrubia a kombinované prestupy. Minimalizujte chyby pri inštalácii pomocou prefabrikovaných spojov na spoje okrajov dosky a hornej časti steny alebo dutinových bariér pre vetrané a nevetrané fasády. Tieto sú navrhnuté ako rýchlejšie, jednoduchšie a protipožiarne riešenie bez nutnosti nástrekových aplikácií.

Tradičné systémy požiarnych upchávok

Okrem špecifických Hilti produktov existujú aj iné bežne používané systémové riešenia pre protipožiarne upchávky, ktoré sa dajú aplikovať v sadrokartónových konštrukciách.

Mäkká upchávka

Protipožiarny systém z protipožiarneho náteru a protipožiarneho tmelu (tzv. mäkká upchávka) je určený na zabudovanie do požiarnych deliacich konštrukcií a plní funkciu tesnení prestupov. Jeho základnou zložkou je doska na báze minerálnej vlny s objemovou hmotnosťou 160 kg/m³, protipožiarny, vplyvom tepla sa napeňujúci náter a tmel. Materiály mäkkej upchávky sú veľmi elastické a veľmi dobre priľnavé k akémukoľvek stavebnému materiálu. Je určená pre:

• jednotlivé káble
• káblové zväzky
• káblové lávky
• kovové rúry
• izolované kovové rúry VZT potrubí
• plastové potrubia v kombinácii s manžetou / napeňujúcim pásom
• elektrické káble v chráničkách v kombinácii s manžetou / napeňujúcim pásom
• lineárne škáry a stavebné otvory.

Tvrdá upchávka

Protipožiarny systém z maltovej zmesi (tzv. tvrdá upchávka) je určený na zabudovanie do požiarnych deliacich konštrukcií a plní funkciu tesnení prestupov. Základnou zložkou upchávky je doska na báze minerálnej vlny s objemovou hmotnosťou min. 160 kg/m³ a protipožiarna maltová zmes. Protipožiarna malta má dobrú priľnavosť k akémukoľvek stavebnému materiálu. Je vodou riediteľná, suchá maltová zmes bez obsahu azbestu, aplikovateľná pomocou maltového čerpadla alebo manuálne. Použiteľná aj do exteriéru, odolná vode a s nosnou funkciou. Tvrdá upchávka je vhodná pre:

• jednotlivé káble
• káblové zväzky
• káblové lávky
• kovové potrubia s nehorľavou izoláciou
• plastové potrubia v kombinácii systému manžiet.

Tu je porovnanie kľúčových vlastností mäkkých a tvrdých upchávok:

Napeňujúci pás a manžety

Napeňujúci pás sa používa na utesnenie prestupu plastových rúr (PE, PP, PVC), hliníkoplastových rúr, káblových zväzkov aj kovových rúr s horľavou izoláciou cez požiarne deliacu konštrukciu, vrátane sadrokartónových. Z napeňujúceho pásu sa vytvoria manžety tak, že sa napeňujúci pás natočí v niekoľkých vrstvách na chránené potrubie. Počas požiaru účinkom tepla dôjde až k 30-násobnému napeneniu protipožiarneho laminátu, čím dôjde k vytesneniu otvoru. Napeňujúci pás je odolný voči vode, atmosférickým vplyvom, neobsahuje organické roztoky a je silne odolný voči chemickým látkam.

Manžety sú určené pre utesnenie prestupu plastových rúr alebo kovových rúr s izoláciou. V prípade požiaru zabezpečia úplné uzavretie všetkých druhov plastových, plasthliníkových potrubí a káblových zväzkov. Pozostávajú z oceľového pozinkovaného plechu - kovového puzdra naplneného viacerými vrstvami protipožiarneho laminátu. Manžety možno tiež zabudovať do úrovne podpornej konštrukcie - mäkkej upchávky, sadrokartónovej konštrukcie, betónu. Sú odolné voči vode a atmosférickým vplyvom, neobsahujú organické roztoky a sú silne odolné voči chemickým látkam.

Tmelová upchávka

Tmelová upchávka je určená pre protipožiarne utesnenie jednotlivých káblov, káblov v umelohmotných chráničkách a plastových rúr do 50 mm v prestupoch požiarnymi deliacimi konštrukciami. Základnou zložkou je doska na báze minerálnej vlny s objemovou hmotnosťou min. 160 kg/m³ a protipožiarny - vplyvom tepla sa napeňujúci tmel s obsahom grafitu. Tmel v prípade požiaru expanduje pod tlakom až 15-násobne, čím je zabezpečené dokonalé utesnenie otvoru.

Hilti ETA Selektor: Inovácia v plánovaní protipožiarnej ochrany

Najmä architekti, projektanti a inžinieri často zisťujú, že výber správnych protipožiarnych riešení trvá dlhšie, ako je bežný čas k dispozícii. Nie je jednoduché preštudovať si všetky schvaľovacie dokumenty, aby bolo možné špecifikovať správne riešenie a poskytnúť návod, ktoré výrobky sa majú používať v akej kombinácii a ako ich správne nainštalovať. Nový Hilti ETA Selektor požiarnych tesnení teraz poskytuje skvelé riešenie vyššie uvedených výziev, kde pomáha výrazne znížiť čas a náklady. Nie je to len voľba produktu: je to riešenie, ktoré je na krok vpred.

Ako Hilti ETA Selektor funguje?

Projektanti a inžinieri môžu definovať konkrétne inštalácie káblov alebo potrubí pre projekt a softvér dynamicky navrhne schválené riešenia pre steny alebo stropy s požiarnou odolnosťou. Tradične dostupný softvér na voľbu produktov sa zvyčajne zameriava výlučne na poskytovanie protipožiarnych produktových riešení, pričom neodráža potrebné podmienky projektu/aplikácie, ako je schválenie pre konkrétny materiál potrubia, nutnosť špecifického hodnotenia požiarnej odolnosti, priemer potrubia, veľkosti otvorov, materiál steny (vrátane sadrokartónu) alebo použitá izolácia. To vedie následne k ďalšiemu posudzovaniu. Hilti ETA Selektor teraz ponúka presne to čo chýbalo: projektanti si môžu vybrať všetky relevantné parametre a následne sa objavia dynamicky vytvorené riešenia.

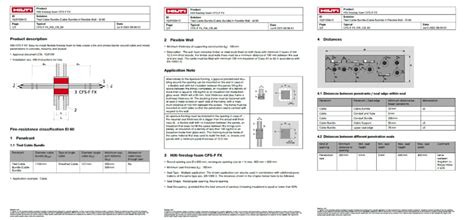

Softvér zobrazí všetky vhodné produkty a pre každé riešenie ponúkne technickú špecifikáciu, ktorú je možné použiť na všetky účely. Každý typický detail je zhrnutý ako A4 dokument, ktorý zohľadňuje všetky relevantné informácie z príslušného ETA vrátane technického výkresu. Okrem toho softvér poskytuje odkazy na dokumenty ETA a DoP (vyhlásenie o parametroch) a uvádza kľúčové vlastnosti zvýraznených produktov. Projektanti si tiež môžu vybrať a pridať konkrétne parametre do svojej dokumentácie prostredníctvom možnosti "vytvorenia vlastných podmienok".

Profesionáli, projektanti, ale aj špecialisti požiarnej ochrany si môžu vybrať konkrétne aplikácie a zvážiť všetky známe relevantné parametre: požiarna odolnosť, typy potrubí, priemery potrubí, konfigurácie káblov, veľkosť a tvar otvoru, izolácia potrubia, priemery káblov atď. Ak sa v špecifikácii uvádza špeciálna značka potrubia alebo typ potrubia, Selektor môže tiež vyhľadať všetky dostupné riešenia protipožiarnych tesnení pre toto presné potrubie. To isté platí pre izolované potrubia, neštandardné kompozitné potrubia, všetky konfigurácie káblov, ako sú zväzky káblov alebo káble na káblovom žľabe a oveľa viac. Zohľadnené sú aj oblasti, ako sú minimálne vzdialenosti okolo schválených potrubí a káblov.

Výhody pre architektov, projektantov a inžinierov

• Umožnenie rýchleho a efektívneho hľadania schválených protipožiarnych riešení.
• Typické detaily môžu byť použité ako dokument podrobnej špecifikácie a môžu byť tiež doložené k projektu príslušnej požiarnej ochrany v pôdorysoch a iných projektových dokumentoch.
• Riešenia je možné ľahko zhromaždiť v priečinku a roztriediť si ich pre každý projekt.
• Lepšie a skoršie plánovanie zabezpečuje efektívnejšiu koordináciu protipožiarnych riešení a poskytuje oveľa lepšiu transparentnosť od začiatku projektu.
• Všetky typické detaily obsahujú výkresy, ktoré je možné stiahnuť ako súbor dwg.
• Vďaka funkcii priameho vyhľadávania môžete rýchlo nájsť všetky dostupné aplikácie pre konkrétny výrobok alebo schválenie ETA.
• Softvér poskytuje veľmi dobrý prehľad o všetkých odskúšaných a schválených produktoch, pomáha zúčastneným stranám informovať sa o všetkých dostupných produktových inováciách alebo zvážiť ďalšie vlastnosti produktu alebo požiadavky majiteľa.

Voľba protipožiarneho riešenia krok za krokom

Používateľské rozhranie ETA Selektora je veľmi intuitívne a ľahko použiteľné. Príslušné parametre je možné voliť zľava doprava. Podrobnejšie výbery sú zobrazené pre každý parameter v rolovacích ponukách. Pri novom výbere sa zobrazia všetky relevantné produkty a všetky riešenia sa zobrazia dynamicky pre každý produkt. Potom si jednoducho vyberiete produkt a vhodné riešenie. Samozrejme, čím viac parametrov zadáte, tým viac riešení sa odfiltruje.

V ďalšom kroku môžete kliknúť na "náhľad", aby ste prešli na ďalšie informácie o produkte a získali všetky odkazy na vygenerované dokumenty. Alebo môžete priamo kliknúť na "typický detail" a vygenerovať typické riešenie. Typický detail tiež obsahuje všetky informácie relevantné pre inštaláciu, ako sú definície prestupujúcich inštalácií, minimálne vzdialenosti, schválené typy izolácie potrubia a materiály, podrobnosti o stene alebo strope s požiarnou odolnosťou so schválenými maximálnymi veľkosťami otvorov, ďalšie požadované sekundárne produkty a oveľa viac.

Po intenzívnom vývoji, ktorý zahŕňal vytvorenie novej dynamickej databázy protipožiarnych tesnení, je teraz spoločnosť Hilti schopná ponúknuť efektívny softvér, ktorý ušetrí čas všetkým projektantom a inžinierom. Ak ste sa v minulosti snažili vybrať vhodný otestovaný a schválený protipožiarny výrobok s relevantnými informáciami zo všetkých dostupných európskych technických posúdení, táto každodenná výzva je teraz vyriešená. Tento softvér je dostupný aj u nás! Ak chcete získať prístup k aplikácii z počítača, navštívte firestop.hilti.com. Spoločnosť Hilti ponúka aj možnosti vyžiadania dema, živý chat alebo spätné volanie pre konzultácie s odborníkmi.

Označovanie požiarnych prestupov

Prestupy - požiarne prepážky rozvodov a inštalácií cez požiarne deliace konštrukcie s plochou otvoru viac ako 0,04 m² sa označujú viditeľným, čitateľným a ťažko odstrániteľným nápisom PRESTUP umiestneným priamo na konštrukčnom prvku, ktorý ho utesňuje, alebo v jeho tesnej blízkosti. Označenie prestupov rozvodov a prestupov inštalácií sa umiestňuje aspoň na jednej strane požiarnej deliacej konštrukcie tak, aby bolo pre kontrolu vždy čitateľné, prístupné a ťažko odstrániteľné.

Označenie prestupov rozvodov a prestupov inštalácií obsahuje najmä tieto údaje:

• nápis PRESTUP,
• symboly kritérií a číselnú hodnotu požiarnej odolnosti,
• názov systému tesnenia prestupu,
• mesiac a rok zhotovenia,
• názov a adresu zhotoviteľa požiarnej konštrukcie.
