Komplexný sprievodca kombinovanými rozdeľovačmi pre podlahové a radiátorové kúrenie

Ak aj vy práve riešite kúrenie v domácnosti, určite vás bude zaujímať nasledovný článok. Rozdeľovače sú totiž neoddeliteľnou súčasťou inštalácie rôznych druhov vykurovania. Rozdeľovače sa používajú na podlahové alebo radiátorové kúrenie. Sú to zariadenia na miešanie a rozdeľovanie toku vody z kotla k radiátorom alebo podlahovému vykurovaniu. Riešenie kúrenia cez takýto rozdeľovač má mnoho výhod. Dúfame, že po prečítaní tohto blogového príspevku budete schopní rozhodnúť, ktorý model je pre vás najlepší.

Čo je rozdeľovač a aká je jeho úloha vo vykurovacom systéme?

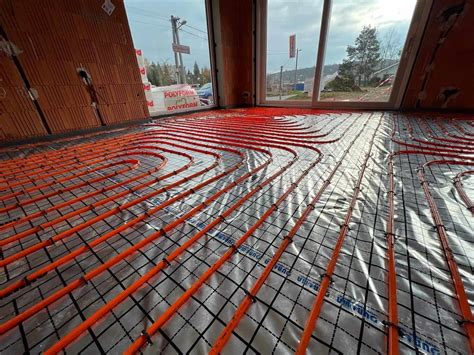

Rozdeľovač, niekedy sa používa aj pomenovanie rozvádzač, patrí ku základným komponentom potrebným pre podlahové vykurovanie a celkovo pre efektívnu distribúciu tepla. Rozdeľovač kúrenia je podstatnou časťou vykurovacieho systému. Jeho úlohou je rozvádzať teplú vodu/médium do jednotlivých okruhov a naopak vracať už vychladnutú vodu/médium naspäť do spätného potrubia. Teplú vodu zohriatu kotlom rozdeľuje do jednotlivých vykurovacích okruhov, kde prostredníctvom rúrok následne odovzdáva teplo akumulačnej vrstve. Pri prenose tepla do priestoru je využívaný fyzikálny proces sálania, pri ktorom sa energia šíri do priestoru vo forme elektromagnetického žiarenia, prostredníctvom naakumulovanej vykurovacej dosky.

Konštrukcia a komponenty rozdeľovača

Rozdeľovač sa skladá z prívodného a spätného zberača. Pri prívodnom rozdeľovači je možné samostatne uzavrieť každý z okruhov. Spätný zberač zaisťuje optimálne hydraulické vyváženie.

Medzi kľúčové komponenty rozdeľovača patria:

• Komponenty pre statickú reguláciu: Regulačné šróbenia na rozvádzacej tyči (tyč prívodu), ktorými sa nastavuje prietok v jednotlivých okruhoch podlahového vykurovania. Regulačné šróbenia môžu byť doplnené o prietokomery so stupnicou, ktoré zabezpečujú lepší prehľad o hodnotách prietoku v okruhoch.
• Komponenty pre termostatickú reguláciu: Termostatické vložky v zbernej tyči (tyč spiatočky). Na termostatickú reguláciu slúžia termostatické ventily s hlavicami umiestnené na zbernej (spiatočnej) tyči rozdeľovača.
• Komponenty pre odvzdušnenie, vypustenie a odstavenie systému: Odvzdušňovacie ventily, vypúšťacie/napúšťacie ventily, ktoré slúžia nielen na prvotné napustenie systému, ale aj na preplach (čistenie) systému po rokoch. Uzatváracie ventily na prívode aj spiatočke slúžia na odstavenie systému v prípade servisu alebo poruchy.

Umiestnený je v skrinke k tomu určenej. Medzi ďalšie doplnky sa môžu zaradiť konzoly na uchytenie rozdeľovača do skrinky, skrinky na umiestnenie rozdeľovača a termoelektrické hlavice, pri ktorých je dôležité overiť si ich kompatibilitu s daným rozdeľovačom. Istotou je vsadiť na jedného výrobcu.

Typy rozdeľovačov podľa materiálu a konštrukcie

Rozdeľovače pre podlahové kúrenie môžeme rozdeliť v závislosti od tepelnej potreby budovy a spôsobu fungovania vykurovacieho systému. Podľa materiálu si môžete vybrať nerezový alebo mosadzný rozdeľovač.

Materiálové prevedenie

• Mosadzné rozdeľovače podlahového vykurovania: Zariadenia vyrobené z mosadze sa vyznačujú vysokou odolnosťou, veľkou odolnosťou voči korózii a mechanickému opotrebeniu (je to materiál, z ktorého sa najčastejšie vyrába vodovodná armatúra). Väčšina rozdeľovačov na podlahové vykurovanie je vyrobená z mosadze práve preto, lebo mosadz je pevný materiál s dlhou životnosťou, no zároveň je pomerne jednoducho opracovateľný. Samozrejme, aby mala mosadz tie správne vlastnosti, je dôležitý pomer jednotlivých zložiek v samotnej zliatine, hlavne množstvo obsahu medi, ktorý veľa napovie o jej výslednej kvalite. Mosadz použitá na výrobu všetkých rozdeľovačov na podlahové vykurovanie podlieha norme UNI EN 12165 CW617N, ktorá udáva, že množstvo obsahu medi v zliatine je približne 60 %.
• Rozdeľovače podlahového vykurovania z nehrdzavejúcej ocele: Oceľové zariadenia tiež vykazujú dobré vlastnosti, vrátane vysokej odolnosti voči korózii. Ponúkame vám nerezové rozdeľovače pre podlahové kúrenie v najvyššej kvalite.

Konštrukčné typy

• Tyčový rozdeľovač: Je charakteristický tým, že tyč prívodu aj spiatočky sa skladá z jedného neprerušeného kusu. Tieto rozdeľovače sa radia k najčastejšie vyrábaným aj predávaným vďaka ich jednoduchej inštalácii. Hlavnou výhodou tohto typu rozdeľovača je jeho variabilita v prípade potreby pridania niekoľkých okruhov alebo v prípade výmeny z dôvodu poškodenia niektorého zo stredových či koncových kusov.
• Rozdeľovače s prietokomermi: Rozdeľovač pre podlahové vykurovanie môže byť s prietokomermi (majú od 2 - 16 okruhov) alebo bez nich. Pre jednoduchú a prehľadnú reguláciu prietoku určite odporúčame rozdeľovače s prietokomermi na rozvádzacej tyči. Nemecký výrobca používa prietokomery zo Švajčiarska, ktoré zaručujú presné meranie a nezanášajú sa.
• Tyče s reguláciou prietoku bez prietokomerov: Regulácia pri týchto rozdeľovačoch sa vykonáva imbusovým kľúčom, ktorým otvárame / zatvárame regulačný ventil.

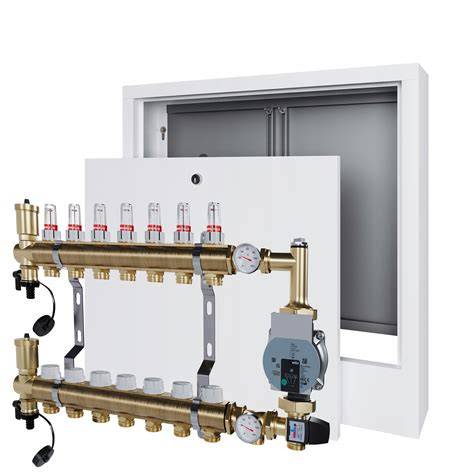

• Rozdeľovače s čerpadlom: K dispozícií sú rozdeľovače osadené s čerpadlom, ktoré sú používané pri väčšej podlahovke, alebo pri kombinácii podlahového kúrenia s radiátorovým.

Hydraulické vyváženie a regulácia

Pre maximálny komfort pri minimálnej spotrebe energie je hydraulické vyváženie mimoriadne dôležité. V každom systéme podlahového vykurovania je potrebné vyriešiť otázku hydraulického vyváženia. Pri zlom vyregulovaní prietoku najčastejšie dochádza k problému, že jeden alebo viac okruhov nefunguje vôbec alebo funguje len čiastočne. Rozdeľovače s menším prietočným množstvom umožňujú lepšie vyregulovanie kúrenia.

Najväčšou prednosťou je možnosť regulovania prietoku vody, to znamená, že týmto spôsobom môžeme jednoducho regulovať vetvy podlahového vykurovania a tým docieliť rovnomerné teplotné odovzdávanie do podlahy. Ďalšou výhodou je vyvažovanie rozvodov v radiátorovom kúrení.

Kombinované vykurovacie systémy (podlahové a radiátorové kúrenie)

V budovách s nízkou tepelnou potrebou je možné použiť len podlahovku. Naopak, v starých budovách s veľkou tepelnou potrebou podlahovka nemusí stačiť na vykurovanie celej plochy - optimálne môže byť napríklad kombinovaný systém s radiátormi. Ak budova vyžaduje použitie zmiešaného podlahovo-radiátorového vykurovacieho systému, bude nutné zvoliť hybridný rozdeľovač pre podlahové kúrenie. V popisovanom prípade musí byť rozdeľovač vybavený primeraným množstvom miešacích a regulačných ventilov, aby zabezpečil optimálnu teplotu v každej miestnosti (čím viac miestností, tým viac okruhov by mal rozdeľovač obsluhovať, aspoň teoreticky).

Pri kombinácii podlahového kúrenia s radiátormi je rozdeľovač vybavený dodatočnými ventilmi a regulátormi, ktoré sú zodpovedné za reguláciu prívodu teplej vody do príslušných vykurovacích zariadení. Vďaka správnemu výberu rozdeľovačov pre podlahovku je možné zabezpečiť optimálnu teplotu v každej miestnosti a zvýšiť komfort užívateľov. V prípade dilemy, ktorý rozdeľovač bude vhodný pre konkrétnu budovu, je vždy dobré poradiť sa so špecialistom.

Dva oddelené rozdeľovače pre optimálny výkon

Mnohí dodávatelia odporúčajú namiesto použitia jedného rozdeľovača pre podlahovku a radiátory - dva oddelené rozdeľovače, určené osobitne pre obiehy podlahového vykurovania a osobitne pre obiehy radiátorov. To má svoj zmysel. Hlavným argumentom je fakt, že tieto obiehy vyžadujú úplne odlišné zásobovanie teplotou. Zásobovanie radiátorov príliš nízkou teplotou nie je efektívne, a zásobovanie podlahového vykurovania teplotou vyššou ako 35-40°C sa tiež neodporúča - z dôvodov zdravotných a komfortných. Využitím princípu prenosu tepla sálaním je možné dosiahnuť ďalšie úspory energií, a to v rozsahu 10 % až 13 %.

Odporúčané prevádzkové teploty

Z tohto dôvodu môže byť dobrým riešením nastaviť zásobovanie zdroja tepla na vyššiu teplotu, ktorou zásobíme celý systém, hlavne radiátory. Pred rozdeľovačom podlahového vykurovania potom nainštalujeme ďalší termostatický ventil, ktorý premieša vodu tak, aby dosiahla požadovanú nižšiu teplotu pre podlahové vykurovanie. Nedodržanie stanovených teplotných (hygienických) limitov podlahového vykurovania podľa ČSN EN 1264-1÷4 môže za určitých ďalších okolností spôsobiť problémy osobám v priestore sa vyskytujúcim. Predovšetkým sa jedná o problémy s krvným obehom.

Dôležitosť kvality a správneho výberu

Pri správnom výbere je dôležité prihliadať na viacero aspektov. V prvom rade ak chceme, aby nám rozdeľovač správne a dlho fungoval, mali by sme staviť na jeho kvalitu a kvalitu materiálu z ktorého je vyrobený. Nejde však o mechanicky náročné zariadenie. Počas prevádzky je ale sústavne namáhané, a práve preto by ste mali klásť dôraz na jeho kvalitu. Bohužiaľ, práve rozdeľovač je prvok, ktorý patrí pri kúrení medzi najpodceňovanejšie. Nároky na jeho kvalitu sa znižujú, čo môže mať na celý vykurovací systém negatívne dopady.

Mnohí výrobcovia v snahe ušetriť predávajú rozdeľovače s veľmi tenkou hrúbkou steny, bez systému zachytávania oxidu železa a pod. Hoci sú takéto rozdeľovače výrazne lacnejšie, môže dôjsť k mikroprasklinám v stenách rozdeľovača a úniku vykurovacej kvapaliny.

Ak planujete zaviesť podlahové kúrenie vo svojom dome alebo v podniku, prečítajte si nasledujúci článok. Dozviete sa z neho všetko, čo potrebujete vedieť o kľúčovom komponente, ktorý je súčasťou vykurovacieho systému využívajúceho vodnu podlahovku, a to konkrétne o rozdeľovači. Prečítajte si, aké rozdeľovače podlahového kúrenia sa vyskytujú na trhu.
