Stavba či rekonštrukcia domu, ktorý má dobre slúžiť aj niekoľkým generáciám, vyžaduje použitie kvalitných stavebných materiálov a postupov. Kompletný tehlový stavebný systém Porotherm predstavuje spojenie tradičného materiálu a moderných technológií, ktoré spĺňajú i tie najnáročnejšie požiadavky na bezpečnosť, odolnosť a úsporu. V tejto produktovej skupine nájdete prvky pre vodorovné nosné konštrukcie ako sú preklady a stropný systém.
Keramické preklady ako súčasť obvodového muriva

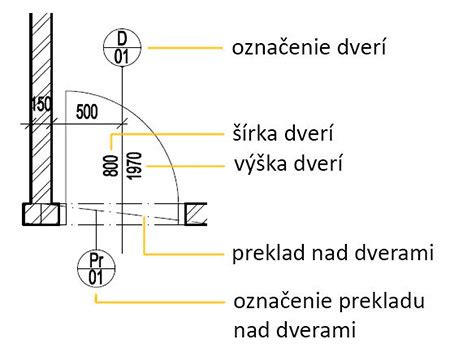

Preklady predstavujú organickú súčasť tehlového stavebného systému Porotherm. Keramické preklady pre okná a dvere sú vyplnené tvarovky a sú súčasťou tehlového systému portfólia Porotherm. Pri osadení prekladov okien a dverí do obvodového muriva je dôležité dodržať statický návrh, ktorý určí počet prekladov na stavbe. Kompletný preklad nad otvorom sa zhotoví vyskladaním z potrebného počtu prefabrikátov v závislosti od hrúbky steny.
- Porotherm KP 7: Sú samostatne nosné ihneď po vybudovaní a netreba ich počas montáže podopierať. Majú univerzálne použitie v murovaných stenách pre otvory s rozpätím 0,75 až 3,00 m.
- Porotherm KPP 10 a KPP 12: Samotné preklady nie sú nosné. Kompletný, tzv. spriahnutý preklad vznikne až po nadmurovaní alebo nadbetónovaní tlačenej oblasti.
- Porotherm KP Vario: Roletový preklad je špeciálny druh umožňujúci schovať schránku navíjacej rolety alebo žalúzií do nadpražia.
Vnitřní zateplení Multipor - pracovní postup
V obvodovom murive sa preklady kombinujú s tepelnou izoláciou, čím sa odstránia tepelné mosty. Pri obvodovom murive bežne osadzujeme jeden nosný preklad z exteriérovej strany a zvyšné nosné preklady z interiéru. Zvyšok priestoru sa vyplní tepelnou izoláciou.
Stropný systém Porotherm a jeho konštrukčné detaily
Strop Porotherm je montovaný stropný systém z nosníkov a vložiek, ktorý sa priamo na stavbe zaleje betónom požadovanej triedy. Hlavnými prvkami stropného systému sú keramické predpäté stropné nosníky (KPSN) a keramické stropné vložky (KSV). Po zmonolitnení vzniká rebierkový strop.
| Prvok | Funkcia / Charakteristika |
|---|---|
| Nosníky | Nosné prvky s rozmermi 120x65 mm, opatrené strmeňmi. |
| Stropné vložky | Keramické vložky (KSV 60 alebo 45) určené pre výplň medzi nosníkmi. |
| Betón | Trieda C20/25, hrúbka nadbetonávky 40 - 70 mm. |
Postup realizácie stropu
Pri návrhu stropu je dôležité zohľadniť nielen statické požiadavky, ale aj dispozičné usporiadanie objektu. Nosníky ukladáme podľa kladačského výkresu priamo na posledný rad tehál. Nosníky smú byť podopreté iba na koncoch (prostý nosník). Nosníky dlhšie ako 4,00 m treba podoprieť už pri ich ukladaní, aby nedošlo k poškodeniu v dôsledku nadmerného priehybu od vlastnej tiaže.
Stropné vložky ukladáme nasucho vždy medzi dva nosníky. Po obvode stropu vymurujeme vencovú tehlu tak, aby tepelná izolácia smerovala dovnútra. Pri betonáži stropu betónujeme súčasne aj stužujúci veniec, ktorý je v úrovni stropu a má rovnakú výšku. Stropná konštrukcia dosahuje svoju navrhovanú únosnosť po uplynutí 28 dní od betonáže.
