Strop predstavuje z požiarneho hľadiska jednu z najdôležitejších častí konštrukcie objektu. V modernom stavebníctve sa kladie veľký dôraz nielen na statickú únosnosť, ale aj na tepelnoizolačné vlastnosti a samozrejme, požiarnu odolnosť. Keramické stropy patria k najobľúbenejším riešeniam, predovšetkým u stavieb rodinných domov, ale aj pri väčších hospodárskych a občianskych stavbách.
Čo je Keramický Strop a Jeho Konštrukcia

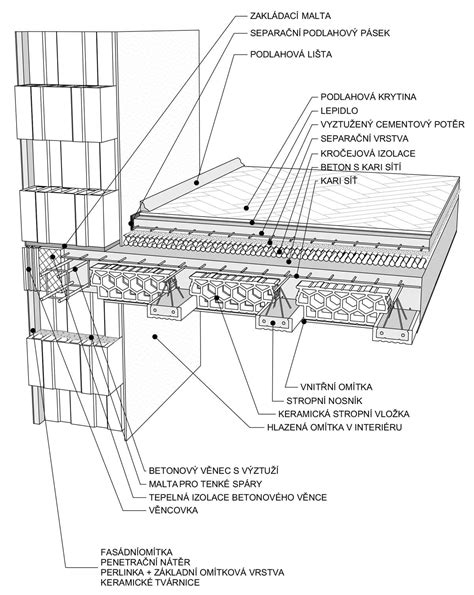

Montované stropy môžu byť materiálovo vyhotovené zo železobetónových panelov, keramických prvkov alebo pórobetónových dielcov. Keramické stropy sa montujú z vopred vyrobených prefabrikovaných prvkov a iných materiálov (betón, výstuž) priamo na stavbe. Medzi vopred vyrobené prvky patria predovšetkým keramické nosníky, ktoré tvoria nosnú časť stropu. Ďalej sú to výplňové prvky rôzneho druhu, najčastejšie stropné vložky.
Priamo na stavbe sa do strešnej konštrukcie vkladá napr. doplnková výstuž, ale najmä sa pridá betón požadovanej triedy, ktorý spojí stropnú konštrukciu do celku s príslušnými parametrami únosnosti. Z hľadiska statiky je základný systém tohto stropu tvorený sústavou proste uložených nosných trámov v jednom smere. Po zmonolitnení tvorí keramický strop jeden celok spolu s obvodovým vencom.
Keramický montovaný strop má veľmi dobré tepelné a izolačné vlastnosti a je obzvlášť vhodný pre vlhké prostredie, pretože voda na takomto type stropu nekondenzuje ako v prípade železobetónu. Uplatnenie teda nachádza napríklad pri veľkých hospodárskych stavbách. Stropy z pálených prvkov vynikajú vysokou variabilitou, dajú sa použiť aj pre nepravidelné pôdorysy miestností, ich realizácia je jednoduchá. Keramické vložky sú ideálne pod omietku a dobre prijímajú a uvoľňujú vlhkosť, čím zabezpečujú v priestore zdravú klímu.
Porovnanie Keramických Stropov s Inými Typmi
Typy stropov nachádzame v dnešnej dobe v mnohých variáciách. Podľa použitého materiálu ich delíme na drevené, železobetónové (ktoré môžu byť monolitické, montované alebo prefabrikované monolitické) a oceľové.
- Železobetónové monolitické stropy: Tieto stropy sa vytvárajú priamo na stavbe ukladaním betónovej zmesi spolu s oceľovou výstuhou do debnenia. Ponúkajú vysokú únosnosť, odolnosť, tuhosť, ľubovoľné tvarovanie a veľkú požiarnu odolnosť, avšak sú spojené s vysokou prácnosťou a potrebou debnenia.
- Drevené stropy: Sú zhotovované z mäkkého dreva. Pre malú plošnú hmotnosť a nenáročnú montáž sa v súčasnosti používajú najmä pri menších stavbách. Ich nevýhodou je ťažšie dosiahnutie ochrany voči hluku a požiarnej odolnosti, nižšie rozpätia a požiadavka na dokonalú ochranu proti vlhkosti, hmyzu a ohňu.
- Keramické stropy: Tieto typy stropov sú tvorené železobetónovým (alebo keramickým) nosníkom s priestorovými výstužami a keramickými vložkami. Medzi ich výhody patrí jednoduchá montáž, dobré tepelnoizolačné a akustické vlastnosti a odolnosť voči požiarom. Medzi nevýhody sa radí obmedzená dĺžka stropných nosníkov a nevyhnutnosť mokrých procesov.
Ing. Michal Lietavec, Projektant, zdôrazňuje: „Nech si vyberiete akýkoľvek typ, myslite na to, že hlavnou požiadavkou na strop je jeho únosnosť a stabilita.“
Požiarna Odolnosť Keramických Stropov
Požiarna odolnosť je kľúčovým faktorom pri výbere stropnej konštrukcie. Jedným z hlavných argumentov pre hrubú stavbu z tehly je tepelná stabilita, ktorú tento stavebný materiál dokáže zabezpečiť. Dôležitú úlohu tu zohrávajú aj ťažké stropné konštrukcie, ktoré sú súčasťou uceleného stavebného systému.
Ako súčasť systémovej „skladačky“ prispieva ťažká stropná konštrukcia k tomu, že celá stavba funguje ako homogénny kompaktný celok. V konečnom dôsledku to zabezpečuje aj lepšiu požiarnu odolnosť, ako aj trvanlivosť stavby. Samotné keramické výrobky dosahujú najvyššiu triedu nehorľavosti A1 podobne ako betón či oceľ. Výhodou je tiež, že v prípade šírenia požiaru netvoria dym.
Zavesené stropy III
Technické Parametre a Statika Keramických Stropov

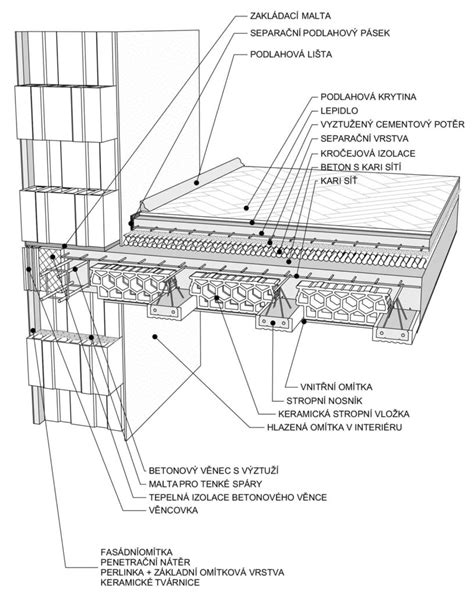

Pri statickom návrhu keramických stropných dielcov sa vo všeobecnosti postupuje tak, ako pri železobetónových prefabrikátoch. Veľmi dôležité pri montáži je podpretie stropu, čo sa často podceňuje. Výsledkom nedostatočného podpretia môže byť zrútenie celého stropu pod váhou čerstvého betónu, alebo môže vzniknúť nežiaduci priehyb nosníkov medzi jednotlivými podperami. Pri ukladaní nosníkov treba dbať najmä na predpísanú dĺžku uloženia. Pri nedodržaní minimálnej dĺžky uloženia môže dôjsť pri nadmernom zaťažení k porušeniu muriva v mieste uloženia nosníkov.
Nadbetonávku hrúbky 40, resp. 60 mm treba zhotoviť z betónu triedy C20/25 s maximálnym zrnom kameniva 8 mm. Membránu treba vystužiť zváranými sieťami priemer 5/150x150 mm, ktoré treba stykovať presahom min. 300 mm.
Pre správne dimenzovanie stropu je nevyhnutné poznať nasledujúce parametre:
- MRd: návrhová hodnota odolnosti prierezu v ohybe v kNm vrátane vlastnej tiaže stropu.
- VRd: návrhová hodnota odolnosti prierezu v šmyku v kN vrátane vlastnej tiaže stropu.
- qd: návrhová hodnota maximálneho rovnomerného plošného zaťaženia v kN/m2 bez vlastnej tiaže stropu (qd = qk x G + pk x Q).
- wc: nadvýšenie stropu v mm, ktoré treba zabezpečiť pred zmonolitnením stropu.
Niektoré keramické stropné nosníky majú výstuž, ktorej tvar treba na stavbe upraviť oproti výrobnému tvaru. Podobne pri niektorých stropných systémoch treba na koncoch nosníkov pridať výstuž s predpísanými parametrami. Zanedbanie týchto úprav na stavbe môže viesť k závažným poruchám stropov. Napríklad spomínané strmene slúžia aj ako spriahovacie prvky medzi nosníkmi a betónom, ktorým sa zalieva strop.
Charakteristické Hodnoty Vlastnej Tiaže Stropu
Charakteristická hodnota vlastnej tiaže stropu (g1k) sa líši v závislosti od hrúbky stropu a osovej vzdialenosti nosníkov. Nižšie uvádzame prehľad pre rôzne konfigurácie:
| Hrúbka stropu | Osová vzdialenosť nosníkov | Vlastná tiaž stropu (g1k) |
|---|---|---|
| 220 mm | 750 mm | 3,53 kN/m2 |
| 240 mm | 750 mm | 4,04 kN/m2 |
| 240 mm | 600 mm | 4,20 kN/m2 |
| 290 mm | 450 mm | 4,31 kN/m2 |
Rozličné Typy a Riešenia Keramických Stropov

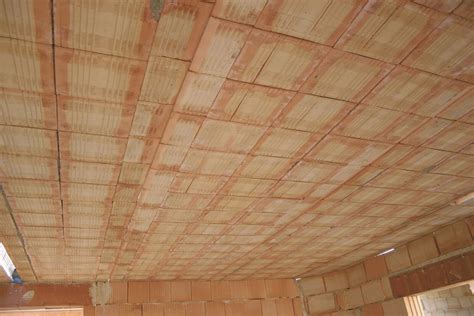

Na trhu sú dostupné rôzne systémy keramických stropov. Napríklad keramické stropné panely HELUZ sa používajú najčastejšie v bytových a občianskych stavbách, ale ich použitie je možné aj v priemyselných a poľnohospodárskych objektoch do svetlosti miestností až 7 metrov. HELUZ sú po uložení na steny ihneď únosné.
Tieto stropy sú pomerne variabilné, dajú sa kombinovať s keramickými trámikovými stropmi HELUZ MIAKO a je možné ich použiť aj pri členitých pôdorysoch. Doplnkové panely HELUZ sú dostupné v šírkach 1 000 a 700 mm, v ľubovoľných dĺžkach od 1 500 mm do 7 250 mm. Výška panelov je 230 mm. Vyrábajú sa ako doplnok k základným panelom, aby vychádzala skladba stropu pri pokládke, a tým sa minimalizovali prípadné dobetonávky (je možné tak na šírku vyskladať stropné panely v násobku 100 mm). Keramické stropné panely sa kladú na štítové, obvodové a vnútorné nosné steny rovnobežne s odkvapovou hranou.
Zvýšenie Požiarnej Odolnosti Stropných Konštrukcií s PROMAT
Firma PROMAT vyvinula a odskúšala rôzne systémy na zvýšenie požiarnej odolnosti stropných konštrukcií, vrátane riešení pre keramické a drevené stropy.
Vodorovné Ochranné Membrány
Stropy z oceľových nosníkov so zakrytím železobetónovými doskami alebo doskami z predpätého betónu tvoria spravidla požiarne deliace konštrukcie. V prípade požiaru spolupôsobia vodorovné ochranné membrány so stropnou konštrukciou. Tým predlžujú dobu statickej únosnosti stropnej konštrukcie v prípade požiaru a zvyšujú jej tepelné izolačné vlastnosti. Firma PROMAT vyvinula a odskúšala ľahké zavesené vodorovné ochranné membrány z požiarnych ochranných dosiek PROMATECT®.
Požiarne Ochranné Obklady Masívnych Konštrukcií
Firma PROMAT taktiež vyvinula a odskúšala systém priamych obkladov s požiarne ochrannými doskami PROMATECT®. Tieto obklady slúžia pre zaistenie požadovanej požiarnej odolnosti pri masívnych železobetónových konštrukciách, predpätých železobetónových konštrukciách či dutinových stropných konštrukciách.
Ochrana Drevených Konštrukcií
Špecifické problémy požiarnej ochrany drevených konštrukcií, obzvlášť pri rekonštrukciách starej zástavby, sa dajú riešiť jednoduchým obkladom s doskami PROMATECT®. Aj pri malej hrúbke dosiek možno dosiahnuť vysokú hodnotu požiarnej odolnosti. V mnohých prípadoch je možné ustúpiť od pomocných závesných konštrukcií. Vďaka veľkému množstvu variant možno kombinovať požiarnu ochranu s tepelnou, popr. zvukovou izoláciou.
Drevené trámové stropy a strechy obložené doskami PROMATECT®-H dosahujú hodnoty požiarnej odolnosti REI 30, REI 45, REI 60 a REI 90 podľa ČSN EN 13 501-2. Zvláštne prednosti spočívajú v tom, že technologické vlastnosti dosiek PROMATECT® sú zrovnateľné s drevom a dreveným materiálom a opracovanie sa prevádza podobným spôsobom. Dosky PROMATECT® s tesniacou vrstvou si zachovávajú v prípade požiaru, na rozdiel od iných stavebných materiálov, svoju nosnosť.
Zavesené Podhľady a Ochrana Únikových Ciest
Okrem ochrany použitím priameho obkladu môžu byť taktiež stropné systémy zavesené. Z hľadiska hospodárnosti je výroba podhľadov PROMATECT® chrániacich pôvodné trámové stropy výhodná, pretože nie je potrebné napríklad odstraňovať pôvodné vrstvy omietky a obkladu. Táto prednosť sa prejaví predovšetkým pri montáži úsporou času a nákladov.
Ľahké zavesené podhľady z dosiek PROMATECT® dosahujú hodnoty požiarnej odolnosti EI 30, EI 45, EI 60, EI 90 a El 120 podľa ČSN EN 13 501-2. V prípade požiaru musí byť zaistená rýchla a bezpečná evakuácia osôb z horiaceho objektu, popr. umožnený prístup k ich záchrane. Hlavným predpokladom je správne vytvorenie únikovej cesty v budove. Predovšetkým musí byť zaistené, že do týchto únikových či zásahových ciest nebude po určitú dobu prenikať dym ani oheň. Pri únikových cestách sa stretávame s týmto problémom veľmi často, nakoľko priamo pod stropom je potrebné umiestňovať inštalácie (elektrické káble a potrubia) z horľavých hmôt. Hlavným komponentom sú vždy nehorľavé, požiarno-ochranné dosky PROMATECT®.
Ďalšie Výhody Ťažkých Keramických Stropov
Ťažká stropná konštrukcia, ktorú tvorí hlavne tehlový materiál v kombinácii s betónom a železnými výstuhami, ponúka vynikajúce statické priťaženie stavby. Na výber máte niekoľko riešení - skladané stropy, ktoré zhotovíte aj svojpomocne, alebo keramickobetónové prvky (panely).
- Tepelná stabilita: Kvalitatívny rozdiel medzi ťažkým a ľahkým stropom spoznáte aj v používateľskom komforte a akustike. Schopnosť tepelnej akumulácie ťažkej stropnej konštrukcie ovplyvňuje energetickú náročnosť celej budovy. V dome sa teda vyrobené teplo udrží dlhšiu dobu. Konštrukcie s väčšou tepelnou zotrvačnosťou pomáhajú zvyšovať tepelnú stabilitu miestností. Vďaka tepelnotechnickým vlastnostiam ťažkých stropov sa - laicky povedané - dom v zime rýchlo neochladí a v lete, naopak, len tak ľahko neprehreje.
- Využitie plochy: Ďalšou nespornou výhodou ťažkého stropu je, že môžete využiť celú plochu strechy, resp. podkrovia - vďaka vysokej nosnosti je totiž pochôdzna, a teda aj ľahko využiteľná. Na streche si tak dokážete s odstupom času vybudovať plne funkčné obytné podlažie či skladové priestory. Odporúčaný sklon strešnej roviny je 25 °, avšak s takouto ťažkou stropnou konštrukciou dokážete dosiahnuť i sklon až 40 °.
