Ističe sú nevyhnutnými prvkami pre ochranu elektrických obvodov v rôznych typoch inštalácií. Ich hlavnou úlohou je nadprúdová ochrana, ktorá zahŕňa ochranu proti preťaženiu a skratu. Sú určené pre nadprúdovú ochranu v inštaláciách občianskej výstavby, administratívnych budovách a priemyselných inštaláciách. Istič slúži k odpojeniu prívodu prúdu od elektrického obvodu v prípade skratu.

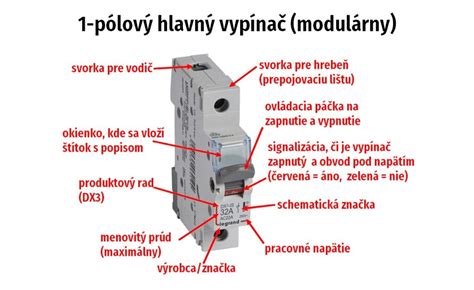

Čo je jednopólový istič?
Jednopólové ističe, často označované ako 1P, sú navrhnuté na ochranu jedného fázu elektrického obvodu. Tieto ističe sú kľúčové pre zabezpečenie stability a bezpečnosti jednotlivých elektrických vetiev. Napríklad, istič NOARK 1P/B2 10kA 100271 je jednopólový. Podobne aj istič Legrand TX 403350 je jednopólový s popisným polom a charakteristikou B. Rovnako aj istič Eaton 286516 je jednopólový s charakteristikou B.
Charakteristika B: Citlivá ochrana
Jedným z kľúčových parametrov ističa je jeho vypínacia charakteristika, ktorá určuje, ako rýchlo istič reaguje na nadprúd alebo skrat. Charakteristika uvoľnenia B je jednou z najbežnejších a je vhodná pre všeobecné aplikácie. Ističe s charakteristikou B sú navrhnuté tak, aby vypínali pri preťažení a pri skratoch, kde prúd dosahuje 3 až 5-násobok menovitého prúdu.
- Istič Legrand TX 403350 jednopólový s popisným polom, charakteristika B.
- Istič Legrand TX 404081 jednopólový s popisným polom, charakteristika B.
- Istič Eaton 286516 jednopólový, PL6 charakteristika B.
Pre porovnanie, v niektorých prípadoch sa používajú aj ističe s charakteristikou C, ako napríklad istič Legrand TX 403427 jednopólový s popisným polom, charakteristika C, alebo istič Legrand TX 404164 jednopólový s popisným polom, charakteristika C. Tieto sú určené pre obvody s vyššími zapínacími prúdmi.
Menovitý prúd 2A a menovité napätie 230VAC
Pre konkrétnu aplikáciu, akou je ochrana obvodu s menovitým prúdom 2A pri napätí 230V AC, je dôležité zvoliť istič s presne týmito parametrami. Hoci v ponuke sú ističe s menovitými prúdmi od 2 A do 63 A, ističe 2A sú špeciálne určené pre obvody s nízkym odberom prúdu, kde je potrebná citlivá ochrana. Menovité napätie 230 V je štandardom pre jednofázové domáce a kancelárske inštalácie.
- Ističe OEZ LTE sú určené pre nadprúdovú ochranu v inštaláciách s menovitými prúdmi od 2 A do 63 A.
- Istič Noark 1P/B2 10kA, 100271 má menovitý prúd 2A.
- Istič Noark 1P/B2 6kA, 100001 má tiež menovitý prúd 2A.
- Istič Legrand TX3 1P B3 10000A má menovité napätie 230V.
Skratová odolnosť a normy
Skratová odolnosť, udávaná v kiloampéroch (kA), je kritickým parametrom, ktorý určuje maximálny skratový prúd, ktorý istič dokáže bezpečne prerušiť. Pre domáce a komerčné inštalácie sa často stretávame s hodnotami 6 kA alebo 10 kA.
- Skratová odolnosť 10000 A (10 kA) je bežná podľa STN EN 60898-1 (230/400 V AC) a STN EN 60947-2 (230/400 V AC).
- Istič Legrand TX 403350 má skratovú odolnosť 6 kA podľa STN EN 60898-1.
- Istič Eaton 286516 jednopólový, PL6 charakteristika B, má skratovú odolnosť 6 kA.
- Istič NOARK 1P/B2 10kA, 100271 má skratovú odolnosť 10kA.
Inštalácia a konštrukcia
Ističe sú navrhnuté pre jednoduchú inštaláciu. Istič sa osádza na DIN lištu 35mm, čo je štandardizovaný spôsob montáže v elektrických rozvádzačoch. Zabudovaná hĺbka pre modely Legrand TX3 je 44 mm. Mnohé ističe, ako napríklad Istič Legrand TX 403350 alebo Istič Legrand TX 404081, sú vybavené popisným polom, čo uľahčuje identifikáciu chráneného obvodu.
Väčšina domácich majstrov pri inštalácii ističov prehliada tento DÔLEŽITÝ detail!
Prehľad vybraných jednopólových ističov s charakteristikou B
Nasledujúca tabuľka sumarizuje niektoré jednopólové ističe s charakteristikou B, ktoré sú dostupné na trhu, vrátane modelov s menovitým prúdom 2A.
| Značka | Typ | Počet pólov | Charakteristika | Menovitý prúd | Menovité napätie | Skratová odolnosť |
|---|---|---|---|---|---|---|
| Noark | 1P/B2 10kA, 100271 | 1P | B | 2A | 230V AC (štandard) | 10kA |
| Noark | 1P/B2 6kA, 100001 | 1P | B | 2A | 230V AC (štandard) | 6kA |
| Legrand | TX3 1P B3 10000A | 1P | B | 3A | 230V | 10kA |
| ETI | ETIMAT 10 COLOUR 4A 1P B 10kA | 1P | B | 4A | 230V AC (štandard) | 10kA |
| Legrand | TX3 1P B6 10000A | 1P | B | 6A | 230V AC (štandard) | 10kA |
| Schneider Electric | 1P B20A iC60N | 1P | B | 20A | 230V AC (štandard) | 6kA |
| Eaton | 1p, B, 20A, 10kA, PL7 | 1P | B | 20A | 230V AC (štandard) | 10kA |
