Meranie teploty v systémoch centrálneho kúrenia, ohrevu vody a iných potrubných systémoch môže byť kľúčové pre ich správne fungovanie a efektivitu. V mnohých prípadoch však nie je potrebné alebo dokonca žiaduce narúšať integritu potrubia inštaláciou klasických teplomerov či čidiel, ktoré vyžadujú vŕtanie alebo montáž do jímky. Práve tu prichádza na rad príložný teplomer a termostat, ktorý ponúka jednoduché a efektívne riešenie.
Tieto špecifické prístroje sú navrhnuté na priame meranie teploty kovových potrubí. Ich hlavným benefitom je možnosť okamžitého získania údajov o teplote bez akéhokoľvek zásahu do potrubného systému. Stačí ich jednoducho priložiť k potrubiu a výsledok je k dispozícii alebo sa spustí regulácia.
Bimetalové príložné teplomery: Jednoduché vizuálne monitorovanie
Pre základné a vizuálne monitorovanie teploty sú ideálne bimetalové príložné teplomery. Sú určené na meranie teploty kovových potrubných rozvodov, najmä v systémoch ústredného kúrenia.

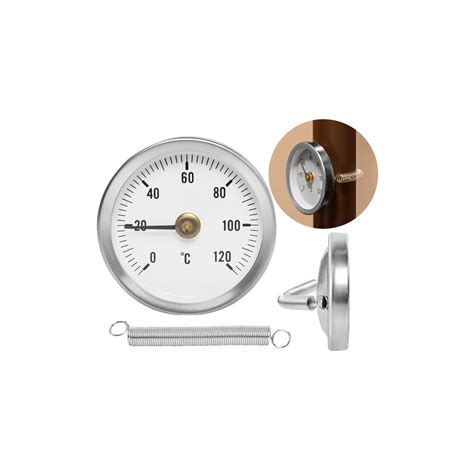

Jedným z takýchto praktických nástrojov je príložný bimetalový teplomer s priemerom 63 mm a meracím rozsahom od 0 do 120 °C. Tento teplomer je ideálnym riešením pre presné a rýchle meranie teploty na rôznych miestach potrubného systému. Jeho konštrukcia umožňuje stabilné a spoľahlivé prichytenie k potrubiu pomocou ťažnej valcovej pružiny na zadnej strane.
Hlavné vlastnosti bimetalového teplomeru
- Priemer: 63 mm
- Rozsah merania: 0-120 °C
- Upevnenie: pomocou pružiny
Vďaka týmto vlastnostiam je príložný bimetalový teplomer vynikajúcim nástrojom pre technikov, údržbárov alebo aj domácich majstrov, ktorí potrebujú monitorovať teplotu vykurovacích systémov, vodovodných potrubí alebo iných technologických celkov. Teplomer T8122 je kvalitný bimetalový príložný teplomer určený na meranie teploty kvapalín a plynov prúdiacich v potrubí.
Princíp fungovania bimetalového teplomeru
Vo vnútri teplomeru sa nachádza bimetalová špirála, zložená z dvoch kovových pásikov s rozdielnou tepelnou rozťažnosťou. Pri zahriatí sa ohýba a tento pohyb sa prenáša na ručičku, ktorá ukazuje aktuálnu teplotu v potrubí. Stupnica v °C s rozsahom 0-120 °C umožňuje spoľahlivú vizuálnu kontrolu teploty bez potreby elektroniky alebo batérií.
Technické špecifikácie a inštalácia bimetalového teplomeru T8122
- Materiál: nehrdzavejúca oceľ, hliník, sklo, železo, zliatina mangánu, meď, uhlíková oceľ
- Rozsah merania: 0 až 120 °C
- Stupnica: v °C
- Dĺžka pružiny (bez natiahnutia): 6,5 cm
- Umiestnenie senzora: zadná strana teplomeru
- Rozmery: 6,3 × 6,3 × 1,5 cm
- Hmotnosť bez obalu: 54 g
- Hmotnosť s obalom: 65 g
Teplomer T8122 na potrubie je praktický, spoľahlivý a odolný nástroj na presné meranie teploty bez elektroniky.
Návod na použitie
- Vyberte rovné miesto na potrubí, kde chcete sledovať teplotu.
- Priložte teplomer zadnou stranou k povrchu potrubia.
- Pomocou priloženej pružinky teplomer pevne prichyťte okolo potrubia.
- Po krátkom čase začne ručička ukazovať aktuálnu teplotu.
- Teplomer môžete ponechať na mieste pre dlhodobé sledovanie.
Upozornenia k bezpečnému používaniu
- Používajte len podľa určenia.
- Nevystavujte priamemu slnku ani vysokej vlhkosti.
- Zabráňte kontaktu s vodou.
- Uchovávajte mimo dosahu detí a domácich zvierat.
- Chráňte pred nárazmi a mechanickým poškodením.
Príložné termostaty s kapilárou: Presná regulácia na diaľku
Pre komplexnejšiu reguláciu a ovládanie zariadení vo vykurovacích systémoch slúžia príložné termostaty, najmä tie s kapilárnym čidlom. Príložný termostat je špecializované zariadenie určené na reguláciu prevádzky obehových čerpadiel a ďalších prvkov vo vykurovacích systémoch.
Jeho hlavnou funkciou je zabezpečiť optimálnu cirkuláciu vody v systéme na základe merania teploty v konkrétnom bode, čím prispieva k efektívnejšiemu a úspornejšiemu vykurovaniu.
Princíp fungovania príložných termostatov s kapilárou
Na rozdiel od izbových termostatov, ktoré merajú teplotu vzduchu v miestnosti a riadia celkový chod vykurovania, sa príložný termostat zameriava na konkrétne miesto v systéme. Najčastejšie sa pripevňuje priamo na potrubie kotla, radiátora alebo inej časti vykurovacieho systému a sníma teplotu jeho povrchu alebo prietokovej vody.
Termostatom možno ovládať obehové čerpadlo, aby voda vo vykurovacom systéme cirkulovala pri požadovanej teplote. Príložný termostat je ideálnym pomocníkom pre každého, kto chce mať teplotu vykurovacieho systému pod kontrolou.
Kapilára je plnená kvapalinou - nesmie sa zalomiť ani skrátiť/predĺžiť. Prebytočnú dĺžku treba opatrne zmotať (nezalomiť!). Teplovodivú pastu naneste na čidlo, zlepšíte tým prenos tepla. Kapilára je hermeticky uzavretá trubička s plynom/kvapalinou. Jej prestrihnutie zničí termostat.
Výhody kapilárneho čidla

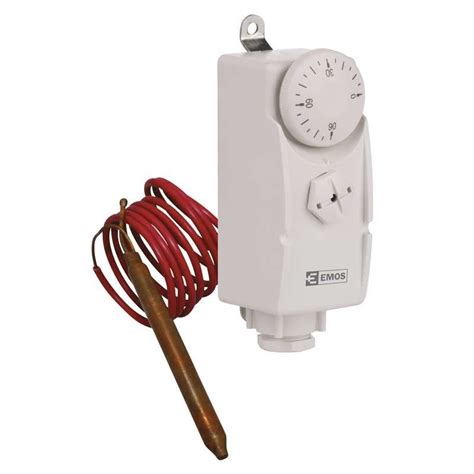

Model TC AT10F, napríklad, rieši problém stiesnených priestorov. Kým klasický príložný termostat (AT10) musíte dať priamo na horúcu trubku, pri verzii F (Fernfühler = diaľkové čidlo) máte voľné ruky. Krabičku s elektronikou namontujete pohodlne na stenu vedľa kotla a len tenké čidlo (kapiláru) strčíte pod izoláciu potrubia alebo zasuniete do jímky v nádrži. Je to presnejšie a flexibilnejšie riešenie pre riadenie čerpadiel.
Kľúčové vlastnosti príložných termostatov s kapilárou (napr. model AT10F)
- Externé čidlo (1,2 m): Kapilára umožňuje merať teplotu na mieste vzdialenom od samotného termostatu.
- Rozsah 0 - 90 °C: Univerzálne použitie pre vykurovacie systémy (voda v kotli, akumulačná nádrž, bojler).
- Prepínací kontakt: Možnosť spínať pri náraste teploty (kúrenie) alebo pri poklese (chladenie/ochrana).
- Záťaž 15 A: Spínanie výkonných čerpadiel alebo elektrických špirál bez potreby stýkača.
Praktické využitie príložných termostatov s kapilárou
Príložný termostat s kapilárou 1m je zvyčajne používaný na meranie teploty na rúrkach vykurovacieho okruhu a je vhodný najmä pre automatické nastavenie bojlerov, čerpadiel a ďalších rôznych aplikácií. Najčastejšie sa používa na spínanie obehového čerpadla na základe teploty.
- Izolované potrubia: Čidlo vsuniete pod izoláciu, termostat priskrutkujete na stenu.
- Akumulačné nádrže: Čidlo vložíte do jímky (puzdra) v nádrži pre presné meranie teploty vody. Príložný termostat s predĺženým čidlom je ideálny pri snímaní teploty v zásobníku vody, kde je potrebné merať teplotu v určitej vzdialenosti od inštalovaného termostatu.
- Obehové čerpadlá: Automatické zapnutie čerpadla pri dosiahnutí prevádzkovej teploty kotla. Termostat zapne čerpadlo, keď teplota prekročí nastavenú hodnotu a vypne, ak dôjde k vychladnutiu kotla (z dôvodu vyhasnutia).
- Kotlový okruh: Zabraňuje zrážaniu vody na povrchu kotla (tzv. "potenie kotla"), pričom nastavená teplota by mala byť vyššia ako teplota rosného bodu.
- Príprava teplej vody: Umožňuje efektívne riadenie procesu nahrievania zásobníka alebo akumulačnej nádoby.
Technické parametre príložných termostatov s kapilárou (Model AT10F)
| Parameter | Typické hodnoty (AT10F) |
|---|---|
| Rozsah regulácie | 0 - 90 °C |
| Max. záťaž | 15 A (odporová) |
| Dĺžka kapiláry | 1200 mm (1,2 m) |
| Typ kontaktu | Prepínací (SPDT) |
| Montáž | Na stenu (čidlo externe) |
| Presnosť | ± 3 °C |
| Rozmery | 38 x 105 x 50 mm |
| Napájanie | Nepotrebuje žiadne napájanie pre svoju funkciu (len pre spínaný okruh), mechanický princíp |
| Hysteréza | cca 5 - 8 °C (všeobecne pre mechanické termostaty) |
Inštalácia a prevádzka príložného termostatu s kapilárou
Inštalácia príložného termostatu je pomerne jednoduchá. Zvyčajne sa uchytáva priamo k potrubiu pomocou pružiny, alebo v prípade kapilárneho čidla, krabička sa priskrutkuje na stenu a čidlo sa priloží k potrubiu.
Montážny postup
- Termostat (krabičku) priskrutkujte na stenu.
- Čidlo (na konci kapiláry) priložte k potrubiu a zaistite páskou/sponou, alebo vsuňte do jímky. Ideálne je použiť kovovú sťahovaciu pásku alebo hliníkovú pásku, ktorá dobre vedie teplo. Čidlo priložte pozdĺžne k trubke a pevne stiahnite/oblepte.
- Elektricky zapojte svorky (C-1 pre rozpínanie, C-2 pre spínanie).
- Nastavte požadovanú teplotu otočným gombíkom.
Programovatelný drátový thermostat T4 a T4M – instalace
Dôležité upozornenia
- Najčastejšie chyby pri inštalácii: Zlomenie kapiláry (medenej trubičky) pri inštalácii - termostat prestane fungovať (kvapalina vytečie). Voľne položené čidlo bez kontaktu s meraným povrchom - oneskorené reakcie.
- Vodotesnosť čidla: Samotné kovové čidlo (hruška) je vodotesné, ale prechod do kapiláry nemusí byť stavaný na trvalé ponorenie do agresívnej kvapaliny. Odporúča sa použiť jímku (puzdro), aby čidlo nebolo v priamom kontakte s vodou.
- Upozornenie: Príložné čidlo nie je určené na ponorenie priamo do kvapalín ani na pripojenie k odvodu spalín. V prípade potreby presnejšieho merania je možné využiť ochrannú jímku pre termostaty a snímače teploty.
Špeciálne funkcie a typy termostatov
Na trhu existuje široká škála vyhotovení, od jednoduchých mechanických až po pokročilé digitálne modely:
- Mechanické termostaty: Bimetalické kontaktné zariadenia s jednoduchým ovládaním pomocou ručného číselníka. Sú obľúbené pre svoju cenovú dostupnosť a spoľahlivosť. Pri mechanických modeloch sa nastavenie vykonáva pomocou gombíka so stupnicou. Termostat je zväčša trojkontaktný, čo znamená, že pri dosiahnutí limitnej teploty prepne z kontaktu 1 na kontakt 2, čím ovplyvní chod pripojeného zariadenia.
- Funkcia Antistop: Niektoré moderné modely chránia čerpadlo pred zatuhnutím počas nečinnosti tým, že ho pravidelne na krátky čas spustia.
- Indikácia stavu: Vybrané prístroje využívajú LED diódy na signalizáciu automatického režimu alebo nepretržitého chodu čerpadla.
