Úvod do elektrickej bezpečnosti
Bezpečnosť na prvom mieste - každý inštalatér, údržbár alebo nadšenec pre domácich majstrov s týmto tvrdením súhlasí. Pri navrhovaní elektrickej inštalácie alebo zariadení napájaných zo siete je dobré mať na pamäti dva pojmy - odpor uzemnenia a izolačný odpor. Hoci sú oba kľúčové pre celkovú elektrickú bezpečnosť, táto téma sa zameriava na podrobnú analýzu izolačného odporu, jeho významu, faktorov ovplyvňujúcich jeho hodnotu a metód merania.
Význam izolačného odporu
Druhým parametrom, ktorý musíme zohľadniť pre bezpečné používanie elektrických zariadení a inštalácií, je izolačný odpor. Systematické testovanie a kontrola stavu izolácie je nevyhnutná, ak chceme bezpečne používať inštalácie a elektrické zariadenia. Meranie izolácie sa týka posúdenia kvality izolačných materiálov vo vodičoch a elektrických zariadeniach. Jeho účelom je zabezpečiť ochranu pred skratmi alebo elektrickým šokom.
Faktory ovplyvňujúce izolačný odpor
Výsledok merania izolačného odporu môže byť ovplyvnený viacerými faktormi, ktoré je dôležité brať do úvahy pre presné a spoľahlivé hodnoty.
Vlhkosť
Vlhkosť - nepochybne ovplyvňuje meranie izolačného odporu. Izolátor môže absorbovať vlhkosť v rôznej miere, hlavne v závislosti od jeho typu.
Teplota
Teplota - je druhým faktorom, ktorý ovplyvňuje výsledok merania izolačného odporu. Izolačný odpor klesá so zvyšujúcou sa teplotou, ale tieto zmeny majú rôznu mieru v závislosti od typu izolátora.
Testovacie napätie a čas merania
Testovacie napätie a čas merania - výsledok merania izolačného odporu je tiež ovplyvnený napätím a trvaním merania. Keďže prúd úniku nie je v celom rozsahu úmerný napätiu, izolačný odpor najprv klesá pomerne rýchlo, potom pomalšie až do stabilizácie. Po prekročení určitého napäťového prahu charakteristického pre konkrétny izolátor však dôjde k prierazu a hodnota izolačného odporu rýchlo klesne. Je dôležité poznamenať, že izolačný odpor sa mení v priebehu času, čo je ovplyvnené procesmi starnutia izolácie, mechanickým poškodením a environmentálnymi faktormi (vlhkosť, teplota).
Metódy a zariadenia na meranie izolačného odporu
Na meranie izolačného odporu je nevyhnutné použiť špecializované prístroje a dodržiavať určité metódy, pretože bežný ohmmeter alebo multimeter nie je dostatočný na vykonanie tohto typu merania. Je potrebný špecializovaný merač.
Metódy merania izolačného odporu:
- Bodové meranie: Zahŕňa vykonanie niekoľkých meraní v rôznych častiach izolácie. Po vykonaní meraní by sa mali všetky výsledky korigovať v závislosti od teploty.
- Meranie ako funkcia času: Tento typ testovania je oveľa presnejší, pretože nezávisí od teploty. Štandardný čas pre meranie izolácie je minimálne 1 minúta, podľa normy PN-HD 60364-6. Pre podrobnejšie diagnostické testy môžu byť potrebné dlhšie časy.
- Meranie technickou metódou: Stojí za zmienku aj merania, ktoré je možné vykonať s megohmmetrom, t.j. meračom s vlastným zdrojom testovacieho napätia alebo miliammetrom, a v tomto prípade použiť sieťové napätie.
Odpor uzemneni

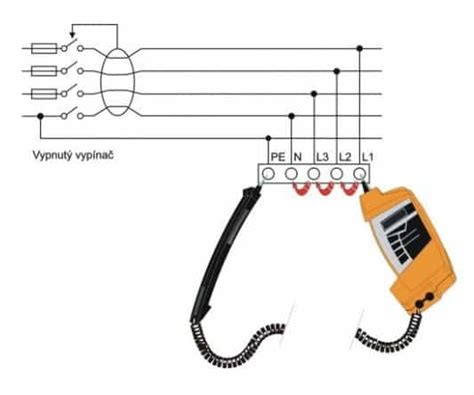

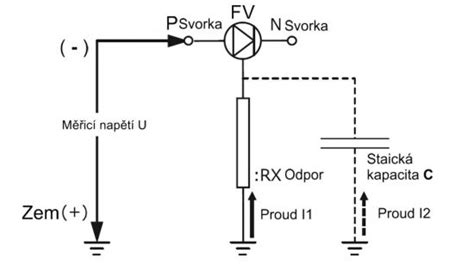

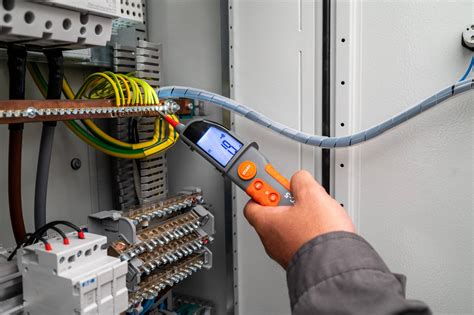

Na meranie izolačného odporu sa používajú špeciálne zariadenia nazývané megohmmetry alebo izolačné testery. Tieto zariadenia generujú meracie napätie a merajú prúd prepojený cez izoláciu. V priemyselných inštaláciách by sa merania izolácie mali vykonávať pomocou izolačných meračov (megohmmetrov), pričom sa testovacie napätie prispôsobí typu testovaného obvodu (často 500V alebo 1000V).
Meranie izolačného odporu v nízkonapäťových (NN) sieťach
Meranie izolačného odporu v nízkonapäťových (NN) sieťach je dôležitou časťou údržby elektrických inštalácií a zariadení v domácnostiach, priemysle, komerčných budovách a iných miestach, kde sa používajú nízkonapäťové elektrické systémy. Frekvencia merania: Meranie izolačného odporu v NN sieťach sa zvyčajne vykonáva pri jednosmernom napätí (DC). Hodnoty odporu: Normy a predpisy určujú minimálne hodnoty izolačného odporu, ktoré musia byť dosiahnuté pre rôzne typy inštalácií. Interpretácia výsledkov: Výsledky merania izolačného odporu sa interpretujú na základe stanovených štandardov a predpisov. Meranie izolačného odporu v sieťach NN je kritickým aspektom pre bezpečnú a spoľahlivú prevádzku elektrických systémov. Údržbové a preventívne opatrenia: Meranie izolačného odporu je súčasťou preventívnej údržby elektrických systémov.
Súvisiaca téma: Odpor uzemnenia
Zatiaľ čo izolačný odpor je kritický pre ochranu pred priamym dotykom a skratmi, rovnako dôležitý je aj odpor uzemnenia pre celkovú elektrickú bezpečnosť. Správne uzemnenie v energetických sieťach je jedným zo základných prvkov bezpečného prenosu a využívania elektrickej energie. Okrem toho tiež ovplyvňuje účinnosť ochrany pred elektrickým šokom, prepätím a bleskom. Bez účinného uzemňovacieho systému môžeme byť vystavení riziku elektrického šoku, nehovoriac o možnom poškodení zariadení. Merania odporu uzemnenia sa vykonávajú na kontrolu technického stavu inštalácie. Áno, meranie odporu uzemnenia je povinné pri prijatí budovy. Výsledky merania musia byť zdokumentované v protokole o prijatí a potvrdzovať súlad inštalácie s formálnymi požiadavkami.
Uzemnenie je spojenie medzi elektrickou inštaláciou alebo zariadením a zemou, tiež známou ako uzemňovacia elektróda. V závislosti od jeho účelu môžeme rozlíšiť tri typy uzemnenia: ochranné, prevádzkové a bleskové (funkčné). Odpor uzemnenia závisí hlavne od jedného parametra - rezistivity pôdy. Je zrejmé, že uzemnenie vykonané na lesnej (piesčitej) pôde bude vyžadovať oveľa viac práce ako na vlhkej pôde. Ako už bolo spomenuté, typ pôdy má významný vplyv na výsledok merania. Mokré pôdy budú mať oveľa nižší odpor ako napríklad lesné pôdy. Áno, odpor uzemnenia môže podliehať sezónnym zmenám v dôsledku vlhkosti pôdy a teploty. V lete, počas sucha, sa odpor zvyšuje, a v zime - najmä keď pôda zamrzne - sa môže výrazne zvýšiť. Meranie odporu uzemnenia ihneď po daždi môže viesť k chybným výsledkom, zvyčajne oveľa nižším ako za normálnych podmienok.
Na meranie odporu uzemnenia sa najčastejšie používa 3p metóda, známa aj ako metóda poklesu potenciálu. Zahŕňa umiestnenie prúdovej sondy v určitej vzdialenosti od testovaného uzemnenia a napäťové sondy sú umiestnené v polovici. Je dôležité, aby uzemňovacia elektróda a sondy boli umiestnené v priamke. Počas merania sa meria pokles napätia na uzemnení a prúd, ktorý ním preteká. Odpor sa vypočíta pomocou Ohmovho zákona. Dvojsvorková metóda zahŕňa použitie špecializovaného merača s dvoma svorkami, ktoré sú umiestnené na uzemňovacom vodiči. Táto technika umožňuje meranie bez potreby pomocných elektród. Bežný multimeter nie je vhodný na meranie odporu uzemnenia. Nevytvára testovací prúd potrebný na správne meranie. To sa neodporúča. Klasický multimeter nemá funkcie potrebné na spoľahlivé meranie odporu uzemnenia.
Bludné prúdy sú hlavným faktorom spôsobujúcim chyby merania. Počas ich priebehu je vhodné použiť prúd s frekvenciou a harmonickými čo najbližšími k sieťovým parametrom, ale nie rovnakými. Elektródy merača, podobne ako bludné prúdy, môžu ovplyvniť výsledky merania. Čím väčší je ich odpor, tým vyšší bude výsledok merania. V praxi by mali ľudia vykonávajúci meranie poznať hodnotu odporu elektród a znížiť ju zatĺkaním elektród hlbšie alebo zvlhčovaním pôdy. Interpretácia výsledkov merania odporu uzemnenia by mala zohľadňovať požiadavky platných noriem (napr. PN-EN 62305). Vo všeobecnosti je akceptovaná hraničná hodnota pre ochranné uzemnenia do 10Ω, ale pre niektoré špeciálne inštalácie môže byť nižšia. Áno, fotovoltaické inštalácie vyžadujú obzvlášť dôkladné meranie odporu uzemnenia. Nesprávne uzemnenie panelov môže spôsobiť nielen riziko elektrického šoku, ale aj zníženú účinnosť inštalácie alebo poruchy meniča.
