Prehrievanie kotla: Komplexný sprievodca príčinami a riešeniami

Autonómny vykurovací systém v súkromnom dome výrazne zvyšuje úroveň komfortu a poskytuje teplo kedykoľvek počas roka. Prevádzka kotlového zariadenia si však vyžaduje pozornosť a kontrolu mnohých parametrov. Jedným z najdôležitejších je teplota chladiacej kvapaliny. Voda alebo nemrznúca zmes vo vykurovacom systéme sa môže prehriať, čo vedie k problémom. Mnohí majitelia sa vtedy pýtajú: prečo vykurovací kotol vrie v súkromnom dome s čerpadlom?

Kotly, podobne ako akékoľvek iné technické zariadenia, sa môžu časom pokaziť. Vznikajú rôzne problémy, ktoré sa prejavujú napríklad tým, že kotol netopí, kvapká, prehrieva sa alebo pracuje nesprávne. V takýchto situáciách sa používatelia často pýtajú, či je možné poruchu odstrániť svojpomocne, alebo je nevyhnutné zavolať odborníka.

Všeobecné problémy s kotlom a ich prejavy

Kotol prestal ohrievať vodu alebo pracuje pomaly

Ak váš kotol prestal ohrievať vodu alebo pracuje výrazne pomalšie ako predtým, problém môže byť v niekoľkých rôznych komponentoch. Jednou z možností je ohrievač. Odpor ohrievača môžete zmerať aj pomocou multimetra. Ak je ohrievač v poriadku, problém môže byť v termostate. Skúste skontrolovať jeho funkčnosť pomocou multimetra. Ak funguje správne, mal by meniť odpor v závislosti od teploty.

Kvapkanie vody z kotla

Ak z vášho kotla kvapká voda, nemusí to hneď znamenať katastrofu, ale rozhodne sa oplatí venovať tomu pozornosť. Skôr ako spanikárite, je dobré vedieť, že bezpečnostný ventil umožňuje občasné kvapkanie. Keď tlak v kotle stúpne nad bezpečnú úroveň, ventil jednoducho vypustí trochu vody, aby zabránil poškodeniu alebo preťaženiu. Problém však indikuje situácia, keď z kotla často a vo veľkom kvapká, hoci tlak v systéme nie je príliš vysoký. V takom prípade je potrebné skontrolovať tesnenie a spoje.

Problémy s reguláciou teploty vody

Ak voda v kotle nie je taká horúca, ako ste ju nastavili, alebo je príliš horúca, problém môže byť v snímači teploty alebo v termostate kotla. Tieto komponenty majú monitorovať a regulovať teplotu vody, ale keď prestanú správne fungovať, voda môže byť buď príliš studená, alebo nebezpečne horúca. Skontrolujte snímač teploty, ktorý meria skutočnú teplotu vody v kotle a poskytuje túto informáciu termostatu. Snímač môže stratiť svoju presnosť v dôsledku usadenín vodného kameňa alebo jednoduchého opotrebovania. Pozrite sa aj na termostat. Ten prijíma informácie zo snímača a na ich základe reguluje teplotu vody. Funkčnosť tu môžete skontrolovať aj pomocou multimetra. Niektoré termostaty majú vizuálny indikátor (napr. svetelnú signalizáciu alebo ukazovateľ), ktorý vás informuje o tom, či je ohrievač zapnutý alebo vypnutý. Ďalšou možnou príčinou problémov s teplotou môže byť poškodená tepelná poistka. Skontrolujte, či nie sú spálené alebo poškodené poistky. Niektoré kotly majú viditeľnú tepelnú poistku alebo resetovacie tlačidlo.

Korózia ako skrytý nepriateľ kotla

Korózia je tichým nepriateľom kotla a môže výrazne skrátiť jeho životnosť, ak sa jej včas nevenujete. Je spôsobená chemickými reakciami medzi kovovými časťami kotla a vodou a môže postupne poškodiť vnútorné komponenty. Hoci korózia nie je vždy viditeľná na prvý pohľad, jej účinky sa môžu prejaviť ako netesnosti, znížená účinnosť alebo dokonca porucha kotla. Ako ochrana proti korózii slúži zvyčajne anóda, často vo forme horčíkovej tyče. V porovnaní s oceľou má horčík oveľa vyšší elektrochemický potenciál a chráni základné kovy pred hrdzavením. Postarajte sa o anódu.

Príčiny prehrievania kotla a varu chladiacej kvapaliny

Vykurovací kotol na tuhé palivo pracuje na princípe spaľovania paliva na ohrev vody. Ak sa však kotol nepoužíva správne alebo sa vyskytnú technické problémy, môže sa začať prehrievať, čo vedie k varu chladiacej kvapaliny.

Hlavné dôvody varu vody v kotli

Tu sú hlavné dôvody, prečo kotol začne vrieť:

1. Chyby inštalácie: Nesprávny výpočet priemeru rúr v uzavretom okruhu, prítomnosť veľkého počtu armatúr a závitov, čo vytvára odpor. Výkon obehového čerpadla a jeho správna inštalácia.
2. Nesprávne nastavenie cirkulačného okruhu: Problémy s nastavením tlaku v expanznej nádobe môžu spomaliť cirkuláciu vody.
3. Problémy s automatizáciou kotla: Nesprávne údaje zo snímača teploty a relé, ktoré neposielajú signál do ističa.
4. Vykurovací systém s otvorenou slučkou: Pomalá cirkulácia vody v dôsledku nesprávnej prevádzky expanznej nádrže.
5. Príliš výkonný kotol: Keď je kotol príliš výkonný pre počet spotrebiteľov, chladiaca kvapalina nemá čas odovzdávať teplo a prehriata kvapalina sa vracia do nádrže.
6. Malé alebo nesprávne nainštalované čerpadlo: Nízka rýchlosť cirkulácie vody môže spôsobiť prehriatie chladiacej kvapaliny.
7. Polosuchá práca: Ak okruh nie je úplne naplnený chladiacou kvapalinou, kotol môže začať pracovať v polosuchom režime, čo povedie k prehriatiu.

Ďalšie príčiny prehrievania komponentov kotla

Zabránenie prehriatiu komponentov kotla je kľúčové pre zaistenie bezpečnosti, účinnosti a dlhej životnosti kotla. Medzi ďalšie bežné príčiny, ktoré môžu viesť k prehrievaniu častí kotla patria:

• Nedostatok správnej údržby: V priebehu času sa vo vnútri kotla môžu nahromadiť nečistoty, úlomky a vodný kameň, čo znižuje jeho účinnosť a spôsobuje prehrievanie.
• Nedostatočný prísun vody: Kotly potrebujú pre správnu prevádzku dostatočný prísun vody. Ak je hladina vody príliš nízka, kotol sa môže prehriať.
• Zablokované prieduchy alebo dymovody: Prieduchy a dymovody sú navrhnuté tak, aby umožňovali správne prúdenie vzduchu a spalín von z kotla.
• Chybné termostaty alebo ovládacie prvky: Termostaty a ovládače sú zodpovedné za reguláciu teploty a prevádzku kotla.
• Preťaženie kotla: Prevádzka kotla na vyšší výkon, než na aký je určený, môže spôsobiť jeho prehriatie.

Špecifickým problémom dvojokruhových kotlov môže byť prehrievanie výmenníka tepla pri súčasnom otvorení dvoch okruhov (vykurovanie a TÚV), čo môže viesť k aktivácii ochrany proti prehriatiu a vypnutiu kotla. Riešením je správne nastavenie teploty TÚV a dodržiavanie pokynov výrobcu.

Dôsledky prehrievania a varu kotla

Ak kotol pokračuje v prevádzke pri vysokých teplotách, môže to viesť k nasledujúcim dôsledkom:

• Porucha elektronických systémov a iných komponentov zariadenia.
• Usadeniny vodného kameňa na všetkých povrchoch, ktoré sú v kontakte s chladiacou kvapalinou.
• Poškodenie rúr, ak nie sú určené na prevádzku pri vysokých teplotách.
• Poškodenie radiátorov, ktoré môžu byť horúce a pri kontakte spáliť.
• Odtlakovanie spojov a armatúr, pokles tlaku a poruchy systému.

Ak sa do stavebnej konštrukcie dostane veľa vlhkosti, môže to mať za následok aj poškodenie podláh, stropov alebo stien. Vydávajú radiátory vo vašom dome bublavé zvuky? Zostávajú niektoré vykurovacie plochy studené alebo je váš zdroj tepla v poruchovom stave? Vo všetkých týchto prípadoch ide zvyčajne o poruchu a vykurovací systém stráca vodu. Kontrola si spravidla vyžaduje len pohľad na tlakomer, ktorý sa nachádza v blízkosti zdroja tepla. Opätovný pokles tlaku krátko po doplnení vykurovacej vody tiež naznačuje, že dochádza k strate vody. Ďalším znakom sú vlhké škvrny na stenách, stropoch, radiátoroch alebo pod generátorom tepla.

Analýza havárie povrchovej rúrky vyhrievanej kotlom

Vyhrievaná povrchová rúrka kotla je vystavená vysokej teplote, namáhaniu a korozívnym médiám pod pôsobením dlhodobej práce, keď oceľová rúrka nemôže vydržať zaťaženie svojho pracovného stavu, bude sa vyskytovať v rôznych formách poškodenia a spôsobí nehody.

Nadmerná teplota je kovový materiál, ktorý presahuje menovitú teplotu prevádzky. Dlhodobo prehriata rúrová oceľ v dôsledku zvýšenej atómovej difúzie, čo má za následok zmeny v organizácii ocele, takže rýchlosť tečenia sa zrýchli, trvanlivá pevnosť sa zníži, takže rúra nedosiahne konštrukčnú životnosť skorého poškodenia prasknutím. V procese dlhodobého prehriatia potrubia zohrávajú urýchľujúcu úlohu para a dymová para a iné korozívne médiá. Keď teplota steny prekročí kritickú teplotu jej oxidácie, para a dymová para spôsobia, že stena vytvorí hrubú vrstvu oxidu železa; v hrúbke roztiahnutia rúrky bude táto vrstva oxidu železa kolmá na smer trhliny pod napätím; takže znovu vystavený kov v ťahovom napätí a úloha pary alebo dymovej pary spôsobiť koróziu pod napätím, urýchliť expanziu trhliny a nakoniec viesť k prasknutiu.

Rúrka vykurovacej plochy kotla sa pri prevádzke chladiacich podmienok zhorší, suché horenie, takže teplota steny rúrky sa v krátkom čase náhle zvýši, teplota dosiahne kritický bod (Ac1) nad pevnosťou ocele v ťahu klesla. V dôsledku krátkodobého prehriatia steny je teplota vyššia ako Ac1, niekedy dokonca vyššia ako Ac3, prasknutý prúd pary v potrubí ako keby rôzne stupne ochladzovania, preto je v tomto čase prasknutie v organizácii všeobecne nízky martenzit alebo bainit; prasknutie rúrky prehrievača môže byť tiež perlitová a feritová organizácia. Je zrejmé, že tvrdosť potrubia okolo prasknutia sa výrazne zvýši.

Okrem konštrukčného riešenia prasknutej trubice prehriatím, najmä z dôvodu preťaženia, nesprávnej prevádzky alebo zanesenia trubice nečistotami a iných dôvodov. Ak sú v samotnom materiáli trhliny, vážne oduhličenie alebo inklúzie a iné chyby, alebo pri inštalácii, údržbe, použití skladanej, zjazvenej, prasknutej oceľovej rúry, pevnosť rúry bude pri vysokoteplotnej prevádzke výrazne oslabená.

Rozvrstvenie parnej a vodnej rúrky vykurovaceho povrchu kotla, parná zátka ekonomizéra, prehrievač s vodou, zníženie teploty a otvorenie medzery medzi dvierkami redukčného ventilu atď., spôsobí teplotu ciferníka, čo má za následok striedavé tepelné namáhanie, čo má za následok praskliny z tepelnej únavy. A pri pôsobení korozívneho média sú tieto únavové trhliny na rúre obzvlášť pravdepodobné, že vzniknú ako drsnosť povrchu, škrabance, korózne jamky a iné rýchlosti korózie vo väčších zárezových oblastiach, takže sa nazývajú korózne trhliny tepelnej únavy. Korózne trhliny tepelnej únavy sú vo všeobecnosti zhlukované v jednoradovom rozložení a kolmo na smer napätia. Inkotlová vykurovacia povrchová rúrka v prevádzkovom procese je stena rúry v priamom kontakte s vysokoteplotnými spalinami, vodou a parou, ale aj inými koróznymi javmi, ktoré spôsobujú predčasné prasknutie rúry.

Riešenia a prevencia prehrievania kotla

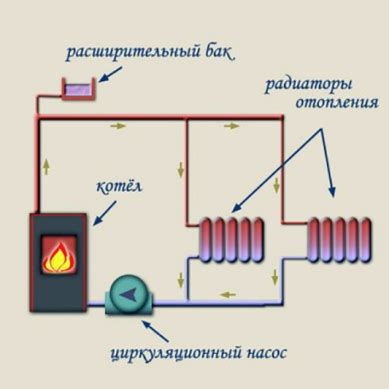

Kontrola rýchlosti pohybu vody vo vykurovacom okruhu

Ak kotol začne vrieť, prvá vec, ktorú musíte urobiť, je skontrolovať rýchlosť toku chladiacej kvapaliny pozdĺž okruhu. Ak zariadenie nedokáže správne pumpovať kvapalinu cez systém, môže to viesť k varu a nízkemu tepelnému výkonu z radiátorov.

• Kontrola filtrov: Čistenie hrubých filtrov na prívodnom potrubí pomôže odstrániť upchatie.
• Kontrola radiátorov: Aby sa zabránilo vzniku vzduchových uzáverov, stojí za to skontrolovať radiátory uvoľnením Mayevského kohútikov, aby vzduch mohol uniknúť zo systému.
• Problémy s obehovým čerpadlom: Ak je čerpadlo chybné alebo znečistené, cirkulácia vody bude narušená. Je potrebné ho skontrolovať a v prípade potreby vymeniť.

Akcie, keď je výkon kotla príliš vysoký

Ak je váš kotol pre váš dom príliš výkonný, existuje niekoľko spôsobov, ako problém vyriešiť:

1. Pripojenie ďalších spotrebiteľov: Inštalácia prídavných radiátorov alebo nepriamych vykurovacích kotlov na využitie prebytočného tepla.
2. Načasovanie prevádzky kotla: Pravidelné zapínanie kotla, aby sa zabránilo prehriatiu chladiacej kvapaliny.
3. Úprava prívodu paliva: Obmedzenie dodávky paliva alebo nastavenie systému s viacstupňovou reguláciou plameňa pomôže znížiť teplotu chladiacej kvapaliny.

Obnovenie prevádzky kotla a preventívne opatrenia

Ak kotol nefunguje správne, je potrebné vykonať nasledujúce práce na jeho obnovenie:

1. Odstraňovanie vodného kameňa: Čistenie vnútorného povrchu nádrže a vykurovacích telies pomocou roztoku kyseliny octovej alebo citrónovej.
2. Prenos systému z otvoreného na zatvorený: Inštalácia membránovej nádrže na kompenzáciu poklesu tlaku.
3. Inštalácia systému reverznej osmózy: Inštalácia filtra na čistenie vody a zabránenie tvorbe vodného kameňa.
4. Inštalácia stabilizátora napätia: Stabilizátor bude chrániť čerpadlo a ďalšie zariadenia pred prepätím.
5. Kontrola snímača teploty: Pravidelné čistenie termočlánkov a kontrola ich prevádzkyschopnosti.

Pravidelná údržba a servisná prehliadka raz ročne sú najlepšou prevenciou. Je dôležité tiež sledovať hladinu vody v bojleri a uistiť sa, že je v odporúčanom rozsahu, kontrolovať netesnosti kotla a vodovodného systému a udržiavať tlak vody. Pravidelne kontrolujte vetracie otvory a dymovody, či nie sú upchaté a odstraňujte všetky nečistoty alebo prekážky. Zabezpečte správne prúdenie vzduchu okolo kotla, aby ste zabránili prehriatiu. Termostaty a ovládacie prvky pravidelne testujte, aby ste sa uistili, že fungujú správne. Pochopte maximálny výkon kotla a neprekračujte ho. Vyhnite sa používaniu kotla po dlhšiu dobu bez prestávky. Použitie kvalitných komponentov kotla je nevyhnutné, aby sa zabránilo prehrievaniu a zabezpečila sa dlhodobá prevádzka kotla. V spoločnosti Elny nájdete naozaj široký výber náhradných dielov, ktoré váš kotol dostanú späť do formy.

Chybové hlásenia signalizujúce prehrievanie

Moderné kotly sú inteligentné zariadenia s vlastnou elektronikou a diagnostikou, ktorá neustále sleduje tlak, teplotu vody, množstvo plynu či správne spaľovanie. Ak niektorý z týchto parametrov nefunguje tak, ako má, kotol to okamžite rozpozná a zobrazí chybový kód - kombináciu čísiel a písmen.

Nie všetky chybové hlásenia znamenajú vážnu poruchu. Mnohé z nich upozorňujú na bežné prevádzkové stavy - napríklad nízky tlak vody v systéme, nedostatok plynu alebo dočasné zablokovanie horáka po výpadku elektriny. Ak sa však chyba po resete opakuje, kotol sa vypína alebo kód signalizuje problém s elektronikou, ventilátorom či čidlom, je čas zavolať servisného technika. Zatiaľ čo u značky Vaillant môže kód F28 znamenať problém so zapaľovaním, u Prothermu rovnaké číslo signalizuje úplne inú poruchu.

Chybové hlásenie F20 na kotloch Protherm

Chybové hlásenie F20 na kotloch značky Protherm signalizuje prehriatie kotla. K tejto situácii dochádza vtedy, keď teplota vody vo vykurovacom systéme prekročí bezpečnú hranicu (zvyčajne nad 97 °C), čo zaznamená snímač tepelného toku (NTC). Tento stav vedie k okamžitému bezpečnostnému vypnutiu zariadenia, aby sa predišlo jeho poškodeniu.

Čo znamená chyba F20 a ako ju riešiť?

Ak sa na displeji objaví kód F20, kotol sa prehrial. Najčastejšou príčinou je nedostatočný prietok vody cez výmenník tepla, čo môže byť spôsobené uzavretými ventilmi, zavzdušnením alebo poruchou obehového čerpadla. Po ochladení vody by sa kotol mal reštartovať, avšak ak je aktivovaný havarijný termostat, je nutný manuálny zásah.

Postup manuálneho resetu (havarijný termostat)

Mnoho používateľov vyriešilo chybu F20 stlačením bezpečnostného tlačidla na havarijnom termostate. Bezpečnosť na prvom mieste: Pred akoukoľvek manipuláciou s vnútornými časťami kotla vypnite elektrické ističe. Kotol pracuje s napätím 230 V. Lokalizácia tlačidla: Červené resetovacie tlačidlo sa často nachádza pod ochranným krytom (často označovaným ako „fajfka“ alebo gumový kryt) na výstupnej rúrke alebo priamo na ohrievacej nádobe. Aktivácia: Po nájdení termostatu jemne zatlačte na červené tlačidlo, kým nezačujete „cvaknutie“.

Poznámka: Niektoré novšie modely majú termostat umiestnený pod teplotným senzorom. V takom prípade je potrebné senzor opatrne odtiahnuť a stlačiť tlačidlo pod ním.

Najčastejšie príčiny prehriatia pri chybe F20

Kedy zavolať servisného technika pri chybe F20?

Ak po manuálnom resete (stlačení poistky) a kontrole tlaku vody chyba F20 naďalej pretrváva, problém môže byť hlbší. Servisný zásah je nevyhnutný v nasledujúcich prípadoch:

• Poškodená kabeláž k čidlám.
• Chybný samotný snímač teploty (NTC), ktorý vysiela chybné signály.
• Závažná porucha obehového čerpadla (napr. vyhorené vinutie).
• Trhliny vo výmenníku tepla alebo iné netesnosti.

Chybové kódy u iných značiek kotlov

Moderné kotly sú navrhnuté tak, aby vás na problém upozornili ešte skôr, než dôjde k poruche. Ak sa na displeji objaví chybové hlásenie, vždy sa riaďte pokynmi v návode a konkrétnym kódom, ktorý kotol zobrazuje. Ak kotol hlási problém s plameňom, ventilátorom, čidlom spalín, elektronikou alebo únikom spalín, ide o poruchy, ktoré môžu byť nebezpečné alebo poškodiť zariadenie. Hoci sa väčšina kotlov riadi rovnakým princípom - sníma, vyhodnocuje a signalizuje odchýlky - každý výrobca používa vlastný systém kódovania porúch.

Viessmann

Značka Viessmann patrí medzi prémiových výrobcov vykurovacej techniky. Moderné kotly Viessmann komunikujú s izbovým regulátorom a čerpadlom cez digitálnu zbernicu. Medzi chybové hlásenia, ktoré môžu súvisieť s prehrievaním alebo nedostatočnou cirkuláciou, patrí napríklad:

• E2: Skontrolujte tlak vody, odvzdušnite vykurovací okruh a skontrolujte funkciu čerpadla.
• F1 alebo 0F: Skontrolujte naplnenie systému, obehové čerpadlo a odvzdušnite zariadenie.
• F4: Skontrolujte prívod plynu a zapaľovanie.
• B8: Doplňte vodu cez plniaci ventil (zvyčajne pod kotlom). Tlak by mal byť pri studenom systéme 1,2-1,5 bar.

Buderus

Značka Buderus patrí do skupiny Bosch Thermotechnik. Ak dôjde k poruche, kotol sa zastaví a na displeji sa objaví chybový kód. Kódy, ktoré môžu signalizovať problém vedúci k prehrievaniu, zahŕňajú:

• 2F: Skontrolujte tlak - mal by byť približne 1,2 až 1,5 baru. Ak je nižší, doplňte vodu cez plniaci ventil.
• 3C: Skontrolujte tlak, doplňte vodu a odvzdušnite radiátory.
• 6A: Skontrolujte všetky ventily, sitko na spiatočke a tlak vody.
• A7: Skontrolujte prietok vody a tlak. Po ochladení môžete kotol resetovať.

Junkers/Bosch

Značka Junkers, dnes patriaca pod koncern Bosch Thermotechnik, patrí medzi najznámejšie a najrozšírenejšie kotly v slovenských domácnostiach. Pri akejkoľvek odchýlke sa na displeji zobrazí chybový kód. Medzi problémy súvisiace s prehrievaním patria:

• A7: Skontrolujte čidlo a jeho prípojky.
• E9: Doplňte vodu do systému, kým tlak na displeji nedosiahne 1,5 baru.

Kedy je čas zavolať odborníka?

Hoci niektoré jednoduchšie poruchy je možné odstrániť svojpomocne, existujú situácie, kedy je nevyhnutné obrátiť sa na profesionála. Ak si nie ste istí, ako postupovať, alebo nemáte potrebné náradie, je lepšie nechať opravu na servisného technika.

• Opakujúce sa chybové hlásenia: Ak sa po reštarte kotla chyba opakuje, signalizuje vážnejší problém.
• Problémy s elektronikou, ventilátorom alebo čidlom: Tieto komponenty sú kľúčové pre správnu funkciu kotla a ich oprava si vyžaduje špecializované znalosti.
• Únik plynu alebo spalín: Tieto situácie sú nebezpečné a vyžadujú okamžitý zásah odborníkov.
• Nedostatok skúseností alebo nástrojov: Ak si nie ste istí, ako postupovať, alebo nemáte potrebné náradie, je lepšie nechať opravu na servisného technika.
• Ak vykurovací systém stráca vodu, hrozí trvalé poškodenie a v najhoršom prípade sa musí vymeniť celý systém.
