Trojfázový dvojtarifný elektromerový rozvádzač pre VSD: Všetko, čo potrebujete vedieť

Elektromerový rozvádzač je kľúčovou súčasťou každej elektrickej prípojky, ktorá zabezpečuje meranie spotreby elektrickej energie. Jeho správny výber je nevyhnutný pre bezproblémové pripojenie k distribučnej sieti a spoľahlivú prevádzku vášho odberného miesta. Rôzne distribučné spoločnosti majú totiž na elektrické prípojky rôzne požiadavky. Na Slovensku pôsobia tri hlavné distribučné spoločnosti elektriny: Západoslovenská distribučná (ZSD), Stredoslovenská distribučná (SSD) a Východoslovenská distribučná (VSD). Každá z nich má rozličné požiadavky na to, ako by mala byť elektromerová skriňa (rozvádzač) vo vnútri usporiadaná a zapojená.

Pre oblasť Východného Slovenska, ktorú spravuje VSD, platia špecifické technické podmienky. V tomto článku sa zameriame na trojfázové dvojtarifné elektromerové rozvádzače, ktoré sú určené pre VSD, a na ich súlad s najnovšími normami a požiadavkami, najmä v súvislosti s pripojením fotovoltiky (FVE).

Nové pripájacie podmienky pre VSD a ZSD od roku 2025

Od 1. januára 2025 vstupujú do platnosti nové spoločné pripájacie podmienky pre distribučné oblasti VSD a ZSD. Tieto zmeny reagujú na narastajúci počet malých aj stredných fotovoltických elektrární a vytvárajú nové požiadavky na elektroinštalácie a distribučnú sieť. Nové elektromerové rozvádzače pre región západného Slovenska a východného Slovenska sú teraz identické.

Hlavnou zmenou oproti starým modelom je integrovaný vypínací prvok (hlavný vypínač) na vývode, ktorý je teraz povinný pre každé nové odberné miesto v týchto oblastiach. Povinný vypínač slúži na bezpečné a úplné odpojenie celého odberného miesta od distribučnej siete, čo je kľúčové najmä pri objektoch s fotovoltikou (FVE). Vypínací prvok je nová povinnosť pre odberné miesta v ZSD a VSD.

Moderné fotovoltické systémy si vyžadujú rovnako moderné riešenia v oblasti merania a ochrany. Nový rad elektromerových rozvádzačov FVE pre oblasti VSD a ZSD je odpoveďou na aktuálne technické aj legislatívne požiadavky. Rozvádzač je zároveň "FVE Ready" - pripravený pre okamžité alebo budúce pripojenie fotovoltiky bez nutnosti výmeny skrine.

Typy trojfázových dvojtarifných rozvádzačov pre VSD

Výber správneho elektromerového rozvádzača závisí od spôsobu montáže a špecifických požiadaviek vášho odberného miesta. Jedno- a trojfázové elektromerové skrine od nás majú rovnaké rozmery i cenu. Pre väčšinu rodinných domov, komerčných či priemyselných budov sú ideálne trojfázové prípojky.

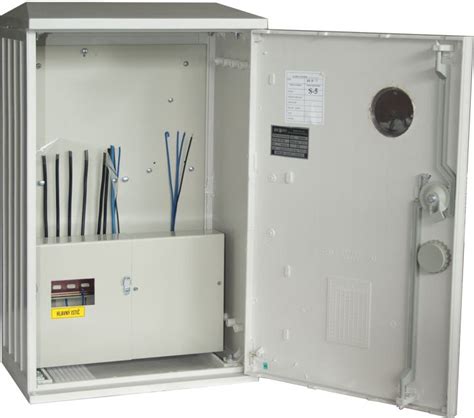

Zapustené rozvádzače

Zapustený rozvádzač je určený na zamurovanie do pripraveného výklenku (niky) v stene alebo plote. Murované ploty ponúkajú elegantné riešenie zapustené do plota, ktoré nevyčnieva. Pre rekonštrukcie alebo novostavby, kde sa rozvádzač umiestňuje do obvodovej steny, sú vhodné do fasády domov.

• HASMA RE 1.0 Z FVE: Tento moderný zapustený rozvádzač je určený na zamurovanie do fasády, plota alebo piliera. Plne vyhovuje novým pripájacím podmienkam VSD a ZSD (platným od 1.1.2025). Oproti starším modelom obsahuje integrovaný vypínací prvok (hlavný vypínač) na vývode a je konštrukčne pripravený pre fotovoltiku (FVE) a dvojtarifné meranie. Dvierka rozvádzača sú ošetrené UV filtrom, čo zaručuje ich stálosť a odolnosť voči slnku.

Pilierové rozvádzače

Pilierový elektromerový rozvádzač je voľne stojaci a je vybavený spodnou časťou prispôsobenou na zakopanie do zeme. Hodí sa na miesta, kde ešte nemáte alebo neplánujete plot. Pilier sa osádza do výkopu a obsype zeminou. Pri zapájaní je nutné dodržať schému pre FVE zapojenie (prívod do ističa, vývod cez vypínač).

• HASMA RE 1.0 FE L FVE: Je najmodernejší typ pilierového rozvádzača, ktorý plne vyhovuje novým spoločným pripájacím podmienkam VSD a ZSD platným od 1.1.2025. Rozvádzač je zároveň "FVE Ready" - pripravený pre okamžité alebo budúce pripojenie fotovoltiky. Samozrejmosťou je odolný UV filter chrániaci povrch.
• HASMA RE 1.0 FE-3 L FVE: Tento profesionálny pilierový rozvádzač je navrhnutý pre nové pripájacie podmienky VSD a ZSD (platné od 1.1.2025). Je plne pripravený pre dvojtarifné meranie (2T) a inštaláciu fotovoltiky (FVE). Vyznačuje sa zväčšeným káblovým priestorom (výška až 600 mm) v spodnej časti, čo výrazne uľahčuje prácu elektrikárom pri zapájaní tuhých prívodných káblov. Rozvádzač už obsahuje povinný vývodový vypínač.

Prečo zvoliť dvojtarifný rozvádzač?

Dvojtarifné meranie, často nazývané aj "nočný prúd", vám umožňuje využívať nízku (lacnejšiu) sadzbu elektriny v noci či počas rôznych časových okien a cez víkendy. Ak budete potrebovať využívať lacnejšiu elektrinu v nízkej sadzbe (tarife), hodí sa pre napájanie objektov s malým odberom elektriny, kde je a aj bude iba jednofázová prípojka, alebo tam, kde nepotrebujete využívať elektrinu v nízkej sadzbe - napríklad vykurujete plynom či pevným palivom.

Pre dvojtarifné meranie budete potrebovať elektromerový rozvádzač trojfázový dvojtarif alebo jednofázový dvojtarif. Pomocou neho dodávateľ elektriny prepína meranie medzi vysokou a nízkou sadzbou. Rozvádzač je pripravený na dvojtarif tak, že signál o zmene tarify je vyvedený na svorku na neplombovanej strane (pre zákazníka). Prípadné využitie nočného prúdu odporúčame konzultovať s projektantom elektroinštalácie alebo elektrikárom.

Dvojtarifné rozvádzače sú ideálne pre domy s tepelným čerpadlom, elektrickým kotlom, elektrickými rohožami, bojlerom alebo pre nabíjanie elektromobilu, kde môžete využiť lacnejšiu elektrinu v nízkej sadzbe. Táto lacnejšia elektrina v nízkej sadzbe sa hodí pre napájanie objektov s malým odberom elektriny, kde je a aj bude iba jednofázová prípojka, môže byť garáž, predajný stánok, chatka, chata, malý rodinný dom a pod.

Kľúčové vlastnosti a vybavenie moderných rozvádzačov

Moderné elektromerové rozvádzače musia spĺňať nielen technické, ale aj praktické požiadavky na odolnosť a jednoduchú inštaláciu.

• UV Filter dvierok: Dvierka rozvádzača, ktoré sú jedinou časťou vystavenou slnku pri zamurovaní alebo pilierovej montáži, sú ošetrené špeciálnym polyuretánovým lakom. Špeciálny lak na dvierkach chráni pred slnkom a eliminuje "hryzenie" skleného vlákna. Tento dvojzložkový lak (50 µm) zabraňuje degradácii a "kriedovateniu" povrchu, čím zabezpečuje dlhú životnosť a stálosť farby. Zabraňuje aj uvoľňovaniu sklených vlákien, takže skriňa pri dotyku "nehryzie" a nesvrbí. Okrem iného má nový rad elektromerových rozvádzačov HASMA zvýšenú odolnosť proti UV žiareniu a poveternostným vplyvom.
• Hlavný istič: Rozvádzače sú pripravené pre 3-pólový istič. V rámci akcie k niektorým rozvádzačom automaticky pribalia špičkový priemyselný istič Eaton PL7 B25/3 so skratovou odolnosťou 10 kA úplne zadarmo. Je dôležité si uvedomiť, že hlavný istič nie je osadený z výroby. Pri hlavnom ističi sa riaďte hodnotou, ktorú vám schváli distribučná spoločnosť elektriny. Hlavný istič musí byť plombovateľný vo vypnutom stave.
• Zámok: Dodávané s rozvádzačovým zámkom štvorhran 6x6 mm (kľúč je súčasťou).
• Bez okienka na dvierkach: Moderné štandardy distribučných spoločností (ZSD, VSD, SSD) už okienka na dverách zakazujú alebo neodporúčajú. Dôvodom je bezpečnosť, požiarna odolnosť a zamedzenie kondenzácie vlhkosti. Odpočet prebieha otvorením dverí.

Legislatíva a dokumentácia

V prvom rade, elektromerový rozvádzač musí spĺňať požiadavky platných technických noriem (STN) a distribučnej spoločnosti. Plastové materiály, z ktorých sú plastové skrine vyrobené, sú odolné proti statickému a dynamickému namáhaniu, samovzhášavosť materiálu podľa UL94-VO, odolné proti poveternostným vplyvom a UV stabilné. Výrobky vyhovujú skúške žeravou slučkou podľa IEC 60695, odolávajú trvalému tepelnému zaťaženiu 115⁰C podľa IEC 60216 a krátkodobému tepelnému zaťaženiu 145⁰C. Použité materiály na výrobu skríň sú z hľadiska pôsobenia na životné prostredie nezávadné a sú recyklovateľné. Elektromerové plastové rozvádzače RE vyhovujú typovým skúškam podľa noriem STN EN 61439-1, STN 61439-5 a boli vykonané v autorizovanej skúšobni.

Po zložení musí prejsť skúškami a výrobca k nemu musí vydať aj vyhlásenie o zhode s normami a protokol o kusovej skúške. K rozvádzačom sa dodáva Osvedčenie o kusovej skúške a Vyhlásenie o zhode, ktoré sú nevyhnutné pre revízneho technika. Revíznu správu (východiskovú revíziu) vystavuje revízny technik až po zapojení na mieste.

Dôležité: Montáž smie vykonávať len kvalifikovaný elektrotechnik v súlade s normami STN a podmienkami ZSD/VSD. Sami do elektromera a hlavného ističa nezasahujte. Elektromer a hlavný istič je plombovaný, za akékoľvek zásahy do plombovanej časti vám hrozia sankcie od distribútora elektriny.

Časté chyby pri výbere a inštalácii

Pri výbere elektromerového rozvádzača je dôležité vyhnúť sa častým chybám, ktoré môžu viesť k problémom s pripojením alebo nezhodou s platnými normami:

• Použitie starého typu (bez vypínača) pre novú prípojku ZSD/VSD: Technik Vám ju nemusí schváliť, keďže od roku 2025 je povinný vypínací prvok.
• Montáž na povrch namiesto zamurovania: Modely označené "Z" sú určené výhradne na zamurovanie. Ak ho chcete montovať na povrch (stenu), potrebujete model "P L".
• Použitie rozvádzača pre nesprávnu distribučnú oblasť: Napríklad, použitie tohto rozvádzača pre SSD (Stredoslovenskú). SSD má iné technické podmienky a nevyžaduje tento typ zapojenia s vypínačom. Pre SSD zvoľte modely s označením "SSD" alebo "P1".
• Nesprávny výplet (prierez vodičov): Správna voľba závisí od menovitého prúdu vami použitého hlavného ističa. Ak budete mať hlavný istič silnejší než 25 A, dajte si pozor na max. prúd, aký znesú vodiče. Káble na prípojky totiž nie sú najtenšie a nemali by ste ich ohýbať do ostrých uhlov, aby ste nepoškodili izoláciu. Na vytvorenie ohybu teda potrebujete určitý priestor.

Technické parametre trojfázových dvojtarifných rozvádzačov pre VSD

Pre lepšiu prehľadnosť uvádzame porovnávaciu tabuľku niektorých typov trojfázových dvojtarifných rozvádzačov vhodných pre VSD/ZSD:
