Komplexný Sprievodca Elektromerovými Rozvádzačmi: Výber, Inštalácia a Dôležité Informácie o Kabeláži

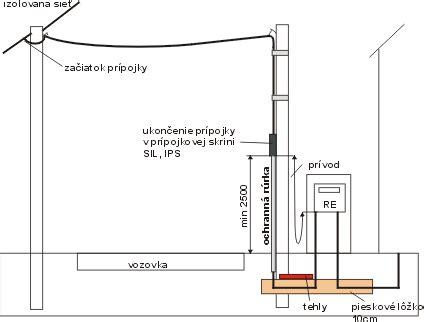

Hľadáte certifikovaný elektromerový rozvádzač schválený pre vašu distribučnú oblasť (ZSD, VSD, SSD)? V tejto podrobnej príručke nájdete všetky potrebné informácie o týchto kľúčových komponentoch elektrickej prípojky. Elektromerový rozvádzač je kľúčovým prvkom elektrickej prípojky. Slúži ako "meracie miesto" a "hlavný istiaci bod". Musí spĺňať prísne technické normy a pripájacie podmienky konkrétnej distribučnej spoločnosti - tej, ktorá prevádzkuje elektrické vedenie vo Vašej lokalite. Tu nájdete kvalitné plastové skrine, ktoré spĺňajú normy pre umiestnenie elektromera a istenia. Radi by ste sa v tejto téme zorientovali viac?

Rozdiel medzi elektromerovým a bežným rozvádzačom

V oblasti elektroinštalácií sa často stretávame s rôznymi pojmami ako rozvodná skrinka, modulárny rozvádzač a rozvodnica. Rozvodnice, rozvádzače a rozvodné skrinky zahŕňajú veľké množstvo elektroinštalačných komponentov, medzi ktorými je však rozdiel. V niektorých prípadoch dokonca zásadný. Okrem toho, že si ich samotní predajcovia zaraďujú do kategórií s odlišným názvom (napríklad modulárny rozvádzač je ekvivalentom rozvodnej skrinky), aj samotní elektrikári používajú pomenovania, ktoré môžu byť pre laika mätúce.

Rozvodná skrinka zosobňuje bezpečnosť, prehľad a funkčnosť každej elektroinštalácie. Bežne ju nájdete v interiéri domu, bytu alebo inej budovy a jej veľkosť zodpovedá rozsahu a náročnosti elektrických obvodov. Rozvodná skrinka je zariadenie, ktorého úlohou je zabezpečiť istenie jednotlivých okruhov v objekte a možnosť ich regulácie (vypnutia/zapnutia) v prípade potreby zásahu. Síce platí, že do jej obsluhy môže zasahovať ktokoľvek (je bežne dostupná), jej zapojenie rieši odborník.

Tu už však laik môže naraziť na mierny chaos v pomenovaniach a účeloch jednotlivých elektroinštalačných zariadení tohto charakteru. Rozvodová skrinka sa jednak nazýva aj modulárny rozvádzač, bytová rozvodnica alebo takzvaná ističová skrinka. Je to presne ten objekt, ktorý človek doma alebo v kancelárii hľadá, keď mu vyhodí prúd ističe. Obvykle sa nachádza pri vchodových dverách domu alebo v technickej miestnosti a obsahuje už dopredu vsadené DIN lišty a mostíky na vodiče.

Ďalším mätúcim termínom je elektromerový rozvádzač, ten však ľahko rozoznať vďaka presklenému okienku na odpočet elektromeru. Aby ste vedeli vybrať vhodnú rozvodnú skrinku, je potrebné prispôsobiť výber danej elektroinštalácii a konkrétnym nárokom na rozvody. Rozvodná skriňa však môže byť aj v odolnejšej verzii. Znamená to robustnejšiu konštrukciu, ktorá pozostáva nielen z plastu, ale aj z ocele pre ešte vyššiu ochranu pred mechanickým poškodením alebo prienikom neželaných látok a nečistôt.

Typy elektromerových rozvádzačov a kritériá výberu

Výber podľa distribučnej oblasti

Ako si vybrať podľa distribučnej oblasti? Toto je najdôležitejší parameter. Pre ZSD a VSD: Modely spĺňajú "spoločné technické pripájacie podmienky" (Západoslovenská a Východoslovenská distribučná). Rôzne distribučné spoločnosti majú totiž na elektrické prípojky rôzne požiadavky. Distribučnej spoločnosti elektriny potom podáte žiadosť, v ktorej tieto požadované parametre uvediete. Podľa podmienok potom projektant vypracuje projektovú dokumentáciu k prípojke. Pozor - pôsobnosť nemajú rozdelenú presne podľa krajov. Donedávna napríklad ZSE (ZSD) vyžadovali okienko na rozvádzači. Rozvádzače pre oblasť západoslovenskej distribúcie mali v minulosti aj okienka na dverách, no od roku 2025 sú oficiálne zakázané.

Vyberte si rozvádzač pre vašu distribučnú oblasť pomocou filtrov! Ponúkame rôzne certifikované riešenia:

Spôsob montáže

Spôsob montáže vám distribučná spoločnosť neprikáže, ten je na vás. Na výber sú:

• Nástenné rozvádzače: Montáž na stenu alebo do múrika. Certifikovaný nástenný rozvádzač pre ZSD a VSD (norma 2025). Certifikovaný nástenný rozvádzač (šírka 26 cm) pre ZSD a VSD (norma 2025). Jednotarif (1T), FVE ready s povinným vypínačom. UV ochrana, plné dvere.
• Zapustené rozvádzače: Určené na zamurovanie. Certifikovaný zapustený rozvádzač (Z L) pre oblasť Stredoslovenská distribučná (SSD). Určený na zamurovanie, pre jednotarifné meranie (1T). Certifikovaný zapustený rozvádzač pre ZSD a VSD (norma 2025). Určený na zamurovanie. Pripravený pre fotovoltiku (FVE) a dvojtarif (2T), obsahuje povinný vypínač na vývode.

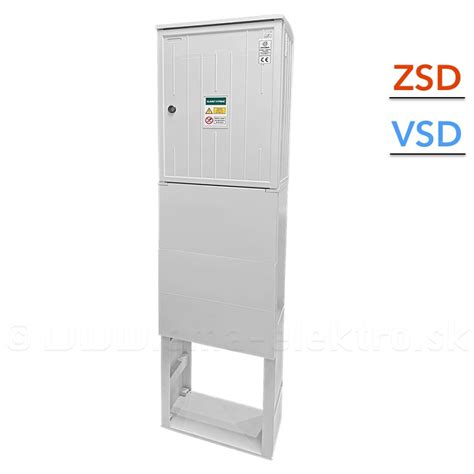

• Pilierové rozvádzače: Nazývajú sa aj voľne stojace a sú vybavené spodnou časťou prispôsobenou na zakopanie do zeme. Hodí sa na miesta, kde ešte nemáte alebo neplánujete plot. Ak budete neskôr chcieť zabudovať elektromerový rozvádzač do plota či do steny, nekupujte pilierový. Vyberte si variant so zabudovaním do steny a kým nepostavíte plot, uchytíte ho dočasne na kovové podpery. Certifikovaný pilierový rozvádzač pre ZSD a VSD (nová norma od 1.1.2025). Pripravený pre fotovoltiku (FVE) a dvojtarif, obsahuje povinný vypínací prvok na vývode. Certifikovaný pilierový rozvádzač (šírka 26 cm) pre ZSD a VSD (norma 2025). Jednotarif (1T), FVE ready s povinným vypínačom. UV ochrana, plné dvere. Existuje aj variant elektromerového rozvádzača bez ďalších dodatočných priestorov (napríklad na káble) alebo vybavený dutým podstavcom - káblovým priestorom s výškou 25 cm. Ten si vyberte, ak máte na zemi vybetónovanú podstavu.

Jednofázové a trojfázové pripojenie

Jedno- a trojfázové elektromerové skrine majú často rovnaké rozmery i cenu. Koľko fáz teda vybrať? Jednofázové elektromerové rozvádzače sa obvykle inštalujú do malých objektov s nízkou spotrebou elektriny alebo tam, kde je prístupné iba jednofázové pripojenie. Certifikovaný jednofázový elektromerový rozvádzač (1F) pre oblasť Stredoslovenská distribučná (SSD). Nástenné prevedenie (P L) pre jednotarifné meranie.

Jednotarifné a dvojtarifné meranie (Nočný prúd)

Budete potrebovať tzv. dvojtarifný elektromer. Pri ňom môžete využívať nízku (lacnejšiu) sadzbu elektriny v noci či počas rôznych časových okien a cez víkendy - hovorí sa tomu aj nočný prúd. No a pre dvojtarifné meranie budete zase potrebovať elektromerový rozvádzač trojfázový dvojtarif alebo jednofázový dvojtarif. Pomocou neho dodávateľ elektriny prepína meranie medzi vysokou a nízkou sadzbou. Prípadné využitie nočného prúdu odporúčame konzultovať s projektantom elektroinštalácie alebo elektrikárom. Budete potrebovať dvojsadzbové meranie, a teda elektromerový rozvádzač trojfázový dvojtarif.

Rozvádzače pre viacerých odberateľov

Elektromerový rozvádzač pre 2 elektromery využijete napríklad v dvojdome alebo na chate, kde sa chcete na elektrickú prípojku zložiť so susedom. Do dvojelektromerových rozvádzačov štandardne robíme prípravu na 1 spoločný prívodný kábel od prípojky. Tie sú ideálne pre miesta s viacerými samostatnými odbermi. Certifikovaný rozvádzač pre 2 odberateľov (2x) podľa noriem ZSD/VSD 2025. Zapustená verzia (Z53) na zamurovanie.

Odolnosť a umiestnenie (Exteriér vs. Interiér)

Aký je rozdiel medzi výberom vhodnej rozvodnej skrinky do exteriéru a do interiéru? Minimálne v jej odolnosti. Okrem toho, že platia všetky vyššie uvedené kritéria, ktoré by ste pri výbere mali zvážiť, v tomto prípade je potrebné zohľadniť aj náročnejšie prostredie alebo riziko mechanického poškodenia. O odolnosti voči nečistotám a vode v rôznom stupni hovorí trieda krytia a označuje sa dvojčíslom spojeným s písmenami IP. Veľkým prínosom je aj robustnejšia konštrukcia rozvodnej skrine, napríklad oceľová alebo kovová. Tak ako všetci výrobcovia na Slovensku, aj my používame na výrobu elektromerových rozvádzačov skrine z plastu plneného sklenným vláknom. Takáto plastová skrinka na elektromer má však jednu nevýhodu. Po niekoľkých rokoch sa na jej povrchu môžu v dôsledku pôsobenia slnečného žiarenia objaviť tmavšie miesta. Dôležité je, že materiál rozvádzača sa tým nijako neoslabuje. V SFOS berieme spätnú väzbu od zákazníkov vážne, preto v tomto smere chystáme novinku, ktorá problém odstráni.

Komponenty a kabeláž elektromerového rozvádzača

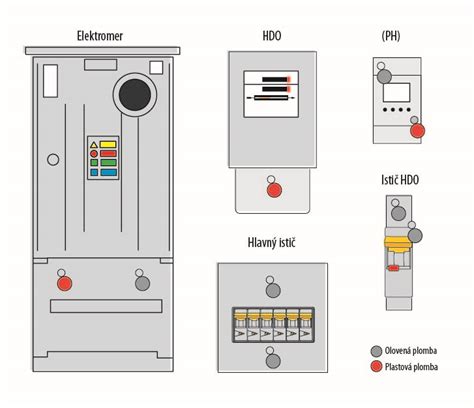

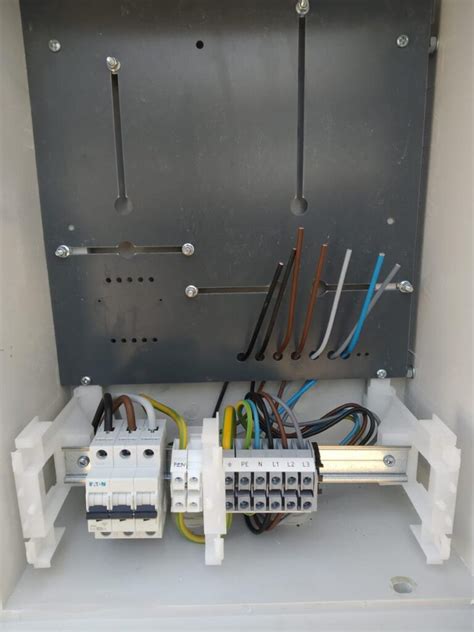

Rozvádzač obsahuje plastovú montážnu dosku z nehorľavého materiálu, ktorá je vykáblovaná vodičmi. Jej súčasťou je tiež DIN lišta, na ktorej sú osadené svorky na pripojenie prívodného kábla, svorka pre uzemnenie a ističe. Tento celok je zabezpečený krytom, ktorý musí byť zaplombovaný. Povinnou súčasťou elektromerového rozvádzača sú tiež označovacie štítky, ktoré obsahujú názov výrobcu, typ a jedinečné výrobné číslo. Dvere elektromerového rozvádzača sú osadené zámkom na kľúč v tvare štvorca s rozmerom 6x6 mm.

Najdôležitejším prvkom je práve elektromer, ktorý dodáva distribúcia. Zákazník si zabezpečuje hlavný istič, ktorého hodnotu má danú v zmluve o pripojení. Pri hlavnom ističi sa riaďte hodnotou, ktorú vám schváli distribučná spoločnosť elektriny. Pozor - každá prípojka je iná, preto hlavný istič nie je bežnou súčasťou našich rozvádzačov a musíte si ho dokúpiť samostatne.

Pri výbere konkrétneho elektromerového rozvádzača si dajte pozor aj na výplet (prierez - tj. hrúbku vodičov). Správna voľba závisí od menovitého prúdu vami použitého hlavného ističa. Okrem toho je potrebné zakúpiť svorku SR03, ktorou sa napojí privedený uzemňovací oceľový drôt FeZn s priemerom 10 mm. Pre spojenie uzemňovacieho drôtu s rozvádzačom je potrebný ohybný žltozelený vodič CYA16, (prípadne kompletný adaptér pre uzemnenie rozvádzača). Je zložený zo svorky SR03 a 30 cm dlhého zelenožltého vodiča CYA16, ktorý je k svorke pripevnený očkom. Na jeho druhej strane je dutinka, ktorá sa pripája do zemniacej svorky v rozvádzači.

Profesionálna inštalácia a umiestnenie

Montáž, respektíve zapojenie rozvodnej skrinky, by mal riešiť len odborník, elektrikár s platným osvedčením. Nielen preto, že si to vyžaduje legislatíva, ale taktiež preto, že samotné zapojenie so sebou prináša úskalia, ktoré môžu prekvapiť aj skúseného majstra. Máme pre vás ale niekoľko tipov, vďaka ktorým sa nemusíte obávať, ak ste v zapájaní rozvodných skríň ešte nováčikom, prípadne ste práve ukončili teoretické štúdium. Ako príklad uvedieme zapojenie rozvodnej skrine v rodinnom dome, kde je obvykle potrebných viac modulov a komponentov, rovnako to však prebieha aj v byte.

Vhodné umiestnenie

Ešte pred samotným návrhom schémy rozvodnej skrine a jej zapojením je potrebné zvážiť jej vhodné umiestnenie. Základným pravidlom pre umiestnenie rozvodovej skrinky v interiéri domu, bytu alebo kancelárie je dostupnosť. To znamená žiadne skrývanie v skrini alebo šatníku a taktiež nie na schodisku. Najčastejšie preto poistkovú skrinku nájdete pri vstupných dverách alebo v technickej miestnosti. Je totiž nevyhnutné dostať sa k nej nielen pre odborníka, ale aj majiteľa či obyvateľa nehnuteľnosti, ktorý by mal bez problémov dokázať vypnúť či zapnúť zvolený okruh alebo nahodiť ističe.

MURAT TIP: Elektrická rozvodná skrinka v byte, ktorý nie je novostavbou, má svoje logické opodstatnenie presne na mieste, kde je. Ak budete riešiť rekonštrukciu elektrických rozvodov v staršej bytovke, polohu rozvodnej skrinky radšej zachovajte práve pri vstupných dverách - v blízkosti elektromeru. O to menej drážkovania do železobetónu vás čaká.

Kabeláž a zapojenie

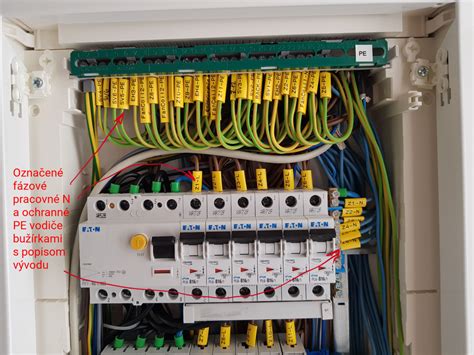

Po technologickej a teoretickej časti prichádza na rad prax. Pri zapojení rozvodnej skrine je veľmi dôležité označiť každý jeden drôt v rozvodnej skrinke. Ističe, chrániče a stykače zapájajte výhradne podľa navrhnutej schémy. Na záver nezabudnite nalepiť nielen certifikát od novej rozvodnej skrine, ale taktiež jej schému, aby sa v budúcnosti predišlo komplikáciám alebo zdĺhavým skúmaním, ako schéma rozvodnice vyzerá. Skúška správnosti sú nepostrádateľné plastové záslepky v moduloch, ktoré ste určili ako rezervu.

MURAT TIP: Pri určovaní, koľko modulov budete potrebovať, rátajte aj s dostatočnou rezervou.

Pre zapojenie rozvádzača budeme potrebovať krížový a plochý šróbovák pre upevnenie krytov a imbusový kľúč 5 na pripojovacie svorky.
