Pri spúšťaní elektrického ručného náradia, najmä tých s vyšším výkonom, dochádza k vysokým štartovacím prúdom. Tieto prúdy môžu spôsobovať pokles napätia v sieti, nadmerné opotrebenie spínačov a motorov, a v niektorých prípadoch dokonca vyhadzovať ističe. Riešením tohto problému sú rôzne typy obmedzovačov štartovacieho prúdu, často súhrnne označované ako "rozbehový odpor" alebo "softštart".
Často sa kladie otázka: "Vie niekto, ako funguje a ako sa zapája rozbehový odpor v elektrickom ručnom náradí väčších výkonov?" Je dôležité si uvedomiť, že pod pojmom "rozbehový odpor" sa môže skrývať viacero rôznych technológií. V skutočnosti, ako bolo spomenuté, "neexistuje 'rozbehový odpor'", ak sa tým myslí len jeden konkrétny typ súčiastky, keďže prístupov k obmedzeniu štartovacieho prúdu je mnoho.
Princíp fungovania obmedzovačov štartovacieho prúdu
Základnou myšlienkou obmedzenia štartovacieho prúdu je dočasné vloženie prekážky (odporu) do elektrického obvodu, ktorá zníži počiatočný prúd. Následne, po rozbehnutí motora a stabilizácii otáčok, sa táto prekážka musí z obvodu vyradiť, aby motor mohol pracovať s plným výkonom. Práve táto druhá časť procesu je často predmetom diskusií.
Napríklad, "pozerám sa na odpor do brúsky Bosch GWS 23-230 a má len 2 vodiče." To vyvoláva otázku: "tak by ma zaujímalo, ako je zabezpečené, aby sa po rozbehu vyradil." Odpor samotný bez nejakej ďalšej veci nefunguje ako komplexné riešenie. Ak tam je v sérii odpor, tak sa po nejakom časovom úseku (alebo nejakým mechanickým niečím, ktoré poriadne dotlačíš) ten odpor skratuje (buď elektronicky nejakým triakom alebo mechanicky spínačom/relé). Tento mechanizmus bypassu je kľúčový pre správnu funkčnosť.
Rozmanitosť riešení: Od jednoduchých rezistorov po softštarty
Na trhu a v rôznom elektrickom náradí nájdeme širokú škálu riešení pre obmedzenie štartovacieho prúdu. "My práve vieme, o čom je reč, a preto vieme, že existuje minimálne 10 rôznych spôsobov, ako to dosiahnuť." Každý výrobca môže použiť mierne odlišný prístup.
Klasický drôtený odpor
Jedným z najjednoduchších riešení je použitie drôteného výkonového rezistora. "Narex má obyčajný výkonový drôtený rezistor na keramickom jadre." Tieto rezistory sú robustné a spoľahlivé. "Tu to predávajú pod názvom "obmedzovač štartovacieho prúdu", inde to nazývajú jednoducho "drôtený odpor"." "Podobne to je aj u iných výrobcov." Musia byť sprevádzané mechanizmom, ktorý ich po rozbehu premostí, ako bolo popísané vyššie.
Rozbehový termistor
Iným, často prehliadaným typom komponentu, je rozbehový termistor. Možno ste sa stretli s otázkou: "Niečo ako toto? :-)" akoby hľadal presne túto súčiastku. "Volá sa to rozbehový termistor a funguje to tak, že sa to prechodom prúdu po zapnutí ohreje, čím sa zníži odpor." Ide o NTC termistor, ktorého odpor klesá s rastúcou teplotou, teda aj s pretekajúcim prúdom. Tým prirodzene obmedzuje prúd pri štarte a po ohriatí sa jeho odpor zníži, čo umožní plný prietok prúdu bez potreby dodatočného bypass mechanizmu.
Elektronika pekne od začiatku - ako funguje termistor NTC
Elektronické softštarty

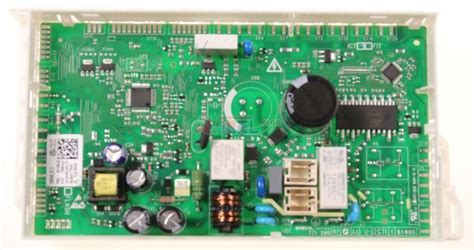

Najpokročilejšou formou sú kompletné elektronické moduly, často nazývané softštarty. Tieto moduly obsahujú pokročilú elektroniku (napr. triaky, mikroprocesory) na plynulé riadenie nárastu prúdu. "Jediný parameter, ktorý je dôležitý, je prúdové zaťaženie softštartu." Pri týchto zariadeniach je kľúčové rozlišovať medzi kompletným softštartom a jednoduchou súčiastkou.
Často dochádza k zámene, keď sa hovorí o "nejakom valčeku bez označenia". "Čo je samozrejme totálny nezmysel. (Lebo nejaký valček bez označenia vôbec nemusí byť kompletný softštart...)" To máš asi pravdu, ale keď si poriadne prečítaš riadky nad svojou impertinenciou, zistíš, že hovorím o SOFTŠTARTE. A to naozaj nie je nejaký valček bez označenia. Kompletný softštart je zložitý obvod. "Áno, kompletný softštart sa dá použiť aj inde, ale čo je v tom Bosch za valček, to tuší asi len ujo Bosch." "Nejaký tajomný valček v umelej hmote bez označenia je jeden z nich, a teraz, že kto uhádne, že ktorý." To podčiarkuje dôležitosť znalosti konkrétneho komponentu a jeho funkcie.
Praktické aspekty a dimenzovanie
Pri práci s týmito komponentmi alebo pri ich výmene je dôležité venovať pozornosť ich špecifikáciám. "P.S. Sú na ňom nejaké hodnoty?" Ak sú hodnoty vymazané alebo nečitateľné, identifikácia môže byť problém. "Aspoň keby bola schéma tej veci, alebo keby dal dole tú umelú hmotu a odfotil to," by boli kroky k zisteniu presného typu a parametrov. Ak plánujete použiť softštart alebo obmedzovač prúdu v inom zariadení, je nevyhnutné správne ho dimenzovať.
"Takže ak ho chceš dať na iné zariadenie, zisti si a spočítaj, na koľko A potrebuješ dimenzovať. A hlavne si tam nechaj rezervu, pretože pri rozbehu môže byť prúdový odber o dosť vyšší." Nedostatočné dimenzovanie môže viesť k poškodeniu komponentu alebo k neefektívnemu obmedzeniu štartovacieho prúdu.
