Plynové kotly s turbo odvodom spalín: Princípy, výber a bezpečnosť

Výber plynového kotla predstavuje dôležité rozhodnutie, ktoré ovplyvňuje komfort bývania a náklady na vykurovanie na mnoho rokov. Na trhu sú dostupné rôzne typy kotlov, vrátane kondenzačných, turbo a atmosférických modelov. Tento článok vám pomôže zorientovať sa v ponuke a vybrať ideálne riešenie pre váš byt či dom, so zameraním na systémy odvodu spalín, najmä pre turbo kotly.

Plynový kotol slúži na vykurovanie obytných priestorov a ohrev vody prostredníctvom spaľovania zemného plynu. Delí sa na niekoľko typov podľa konštrukcie a technológie spaľovania, ktoré sa líšia účinnosťou, požiadavkami na odvod spalín a inštaláciu.

Hlavné typy plynových kotlov

Kondenzačný plynový kotol

Ide o najmodernejšiu a najúčinnejšiu variantu. Využíva teplo z vodnej pary vznikajúcej pri spaľovaní, čím dosahuje účinnosť až 109 %. Tento typ je ideálny pre novostavby a zateplené domy, avšak vyžaduje špecifický odvod kondenzátu. Ak máte inštalovaný kondenzačný kotol, vždy je nutné použiť plastový dymovod. Na kondenzačný kotol by ste nemali použiť starý dymovod z klasických kotlov, používajú sa plastové s tesnením, kedže po nich steká kondenz.

Dobrý deň, ak by ste dávali nový kondenzačný kotol, tak do starého komína dáte len plastový dymovod o priemere 60 mm. Toto by bolo asi najjednoduchšie riešenie.

Plynový kotol turbo

Plynový kotol turbo je kotol s núteným odťahom spalín pomocou ventilátora. Na rozdiel od atmosférických kotlov nečerpá vzduch z miestnosti, ale zvonka, čo zvyšuje bezpečnosť prevádzky. Je vhodný pre byty a domy bez komína. Medzi jeho hlavné výhody patria vyššia účinnosť v porovnaní s atmosférickým kotlom a bezpečná prevádzka. Nevýhodou môže byť vyššia obstarávacia cena.

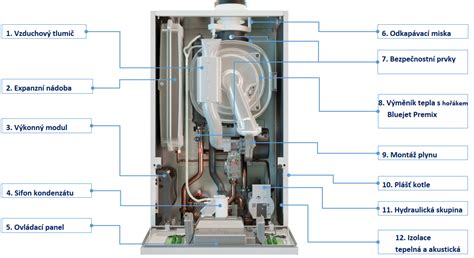

Pri turbo kotloch je dôležité pochopiť ich konštrukciu a princíp fungovania. Kotol s poloautomatickou turbínou môže byť inštalovaný v akejkoľvek dobre vetranej miestnosti. Ventilátor zabezpečuje nielen odvod spalín, ale aj prívod čerstvého vzduchu do horáka. Turbo jednotka je úplne nezávislá od ventilačného systému v dome.

Modely Turbo často disponujú dvojokruhovým komínom, nazývaným aj koaxiálny komín. V tomto systéme je jedna rúra vo vnútri druhej. Spaliny sú odvádzané vnútornou rúrou, zatiaľ čo medzera medzi rúrkami umožňuje prúdenie vzduchu zvonka do miestnosti.

Príklady turbo kotlov:

• Termet Aquacomfort Turbo G19-03: Cenovo dostupný model s polopreplňovaným motorom, elektrickým zapaľovaním, výkonom 19,2 kW a schopnosťou ohriať 11 litrov vody za minútu.
• BOSCH Therm 8000 S WTD 27 AME: Drahší model od renomovaného nemeckého výrobcu, vyznačujúci sa vysokou kvalitou a spoľahlivosťou. Ohreje až 27 litrov vody za minútu pri výkone 45 kW.

Tí, ktorí si zvolili turbínový kotol, sú s ním takmer vždy spokojní, predovšetkým vďaka absencii komína a s tým spojeným komfortom pri odstraňovaní produktov spaľovania plynu. Pripojenie turbo kotla by mali vykonávať výhradne odborníci. Možná je samostatná inštalácia iba k prívodu vody a k vytvoreniu otvoru pre komín v stene.

Atmosférický plynový kotol

Tradičný typ kotla, ktorý čerpá vzduch z miestnosti a odvádza spaliny komínom. Dnes je na ústupe. Jeho hlavné výhody spočívajú v nízkej obstarávacej cene. Nevýhodami sú nutnosť komína, nižšia účinnosť a vyššie riziko úniku spalín. Atmosférické kotly majú otvorenú spaľovaciu komoru. Vzduch sa nasáva z miestnosti, v ktorej je zariadenie nainštalované, a produkty spaľovania sa vypúšťajú komínom.

Únik spalín do spaľovacej komory môže viesť k tomu, že časť plynov vstupuje do životného prostredia. Preto nie sú vhodné na inštaláciu v obytných priestoroch. Pre atmosférické kotly je potrebná špeciálna miestnosť s dobrým vetraním.

Výhody atmosférických plynových kotlov:

• Stabilná prevádzka aj pri nízkom tlaku plynu.
• Na účinné spaľovanie zmesi sa nevyžaduje dodatočný prívod vzduchu.
• Tichá práca.
• Ľahká obsluha.

Nevýhody atmosférických plynových kotlov:

• Možnosť úniku oxidu uhoľnatého a riziko požiaru.
• Vyžadujú samostatnú miestnosť (nemožnosť inštalácie v bytoch).

Druhy atmosférických plynových kotlov:

• Podlahové kotly: Vyznačujú sa vysokou hmotnosťou (do 100 kg), vyžadujú veľa miesta a ich inštalácia je časovo náročná. Často neohrievajú vodu na priamu spotrebu. Vydávajú hluk a komín vyžaduje pravidelné čistenie. Medzi pozitíva patrí vysoký výkon a trvanlivosť, ako aj nedostatok elektroniky.
• Nástenné kotly: Sú menšie a ľahšie (do 50 kg), hlavne dvojokruhové. Inštalácia je jednoduchšia a nezaberajú veľa miesta. Môžu byť jednookruhové alebo dvojokruhové. Nevýhodou je závislosť od elektroniky.

Stacionárny plynový kotol

Stacionárny plynový kotol stojí na podlahe a má vysoký výkon, preto sa často používa pre väčšie domy alebo budovy s vyššou tepelnou stratou. Medzi jeho výhody patrí vysoký výkon a robustná konštrukcia, nevýhodami sú väčšie rozmery a vyššia hmotnosť.

Systémy odvodu spalín pre plynové kotly

Pre správnu a bezpečnú funkciu plynových kotlov je kľúčový vhodný systém odvodu spalín a prívodu vzduchu. Rôzne typy kotlov vyžadujú rôzne materiály a konfigurácie dymovodov.

Odvod spalín pre turbo kotly

Odkúrenie pre turbo kotly je určené pre plynové kotly s maximálnou teplotou spalín v hrdle kotla 200 °C a v podtlakovej alebo pretlakovej prevádzke. Na odvod spalín sa ako materiál používa hliník. Odkúrenie je odolné aj voči pôsobeniu prípadného kondenzátu. Systém odkúrenia je v prevedení súosom ø60/100 mm alebo ø80/125 mm, kde sa spaliny vedú vnútornou hliníkovou rúrkou ø60 mm (ø80 mm) a vzduch pre spaľovanie sa nasáva plechovou lakovanou rúrkou ø100 mm (ø125 mm). Existuje aj prevedenie so samostatným saním vzduchu a výduchom spalín z hliníkovej rúrky ø80 mm. V sortimente je tiež jednoduché odkúrenie ø60 mm (ø100 mm).

Odkúrenie pre turbo kotly je certifikované podľa STN - EN 1856-1:2003.

Dobrý deň, potreboval by som komín k Turbo kotlu Protherm Gepart 23 MTV. Komín by mal byť vedený len zvislým smerom (priamo hore). Výrobca uvádza, že do dĺžky 4,5 metra je možné použiť 60/100. K tomu by som potreboval krátky kus na odvod kondenzátu kvôli záruke. Odtah spalín AZB 919 obsahuje aj adaptér AZB 931 a aj predlzenie AZB 604/1.

Dobrý deň, Odvod spalín je možné zaviesť plastovou rúrou do komína. Kotol dokáže nasávať vzduch aj z miestnosti.

Odvod spalín pre kondenzačné kotly

Odkúrenie pre kondenzačné kotly je určené pre plynové alebo olejové (s max. 0,2 % síry) nízkoteplotné a kondenzačné kotly s maximálnou teplotou spalín v hrdle kotla 120 °C a v podtlakovej alebo pretlakovej prevádzke. Na odvod spalín sa ako materiál používa polypropylén, ktorý je odolný voči kyslému kondenzátu a dobre tvarovateľný pre jednotlivé diely. Systém odkúrenia je vo vyhotovení súosom ø60/100 mm alebo ø80/125 mm, kde sa spaliny vedú vnútornou polypropylénovou rúrkou ø60 mm (ø80 mm) a vzduch pre spaľovanie sa nasáva plechovou lakovanou rúrkou ø100 mm (ø125 mm). Rovnako je možné použiť aj samostatné sanie vzduchu a výduch spalín z polypropylénovej rúrky ø80 mm. Pre vonkajšie použitie je súosé odkúrenie ø80/125 mm s vnútornou spalinovou rúrkou polypropylénovou a vonkajšou rúrkou nerezovou.

Porovnanie systémov odvodu spalín pre turbo a kondenzačné kotly

Pre lepšiu prehľadnosť uvádzame kľúčové rozdiely medzi systémami odvodu spalín pre turbo a kondenzačné kotly:

Ostatné komínové systémy a komponenty

Ponúkame široký sortiment odkúrenia pre nekondenzačné plynové kotly s núteným odťahom spalín (turbo kotly) a pre kondenzačné kotly. Odkúrenie je určené pre vnútornú inštaláciu, iba inox fasádny je určený pre vonkajšiu inštaláciu.

• Almeva HDW25: Trojvrstvový vysokotlakový systém z nehrdzavejúcej ocele, vhodný na odvod spalín z kogeneračných jednotiek, spaľovacích motorov, záložných jednotiek a generátorov. Je určený pre pevné, kvapalné a plynné palivá prevádzkované vo vysokotlakovej prevádzke. Systém je odolný voči vlhkosti a umožňuje suchú aj mokrú prevádzku.
• Almeva Triple DW25: Všestranný trojvrstvový komínový systém z nehrdzavejúcej ocele, vhodný pre všetky typy palív a všetky typy spotrebičov, ktoré pracujú v podtlakovej aj pretlakovej prevádzke. Verzia Almeva Triple DW25 black je vhodná na vnútorné aj vonkajšie inštalácie.
• Almeva HEW: Jednovrstvový vysokotlakový systém z nehrdzavejúcej ocele, vhodný na odsávanie spalín z kogeneračných jednotiek, spaľovacích motorov, záložných jednotiek a generátorov.
• Hliníkové systémy AL1, AL2: Skladajú sa z pevných rúrok, tvaroviek a príslušenstva ako jednej vrstvy. Systém AL1 sa ponúka v priemeroch 60, 80 a 100 mm v lakovanom alebo nelakovanom vyhotovení. Systémy sú určené predovšetkým na použitie v interiéri a na vložkovanie priamych komínových prieduchov. Používa sa na odvod spalín zo všetkých druhov spotrebičov.
• Koncentrický dymovodný systém ALMEVA Double DK: Vyrobený z ocele odolnej voči kyselinám a vlhkosti.
• Trojzložkové komínové systémy EIB a EIZ: Jedná sa o kompletný trojzložkový komínový systém najvyššej kvality, ktorý sa skladá z tvárnice, tepelnej izolácie a keramickej šamotovej vložky. Používajú sa na odvod spalín zo zariadení spaľujúcich plynné, kvapalné a pevné palivá. Môže sa používať v podtlakovom aj pretlakovom režime. Je vhodný ako spoločný komín pre viacero pripojení plynových spotrebičov na viacerých podlažiach.

Dôležité kritériá pri výbere plynového kotla a dymovodu

Výkon kotla

Výkon kotla sa udáva v kW. Orientačne sa počíta 1 kW na 10 m². Pre rodinný dom je to zvyčajne 20-25 kW, pre byt často menej. Výkon sa vypočítava po analýze plochy miestnosti a možných tepelných strát.

Typ spaľovania

• Atmosférický kotol: Použiteľný len s komínom.
• Turbo kotol: S núteným odťahom spalín.
• Kondenzačný kotol: Najúčinnejší, s uzavretou spaľovacou komorou.

Účinnosť a spotreba

Najvyššej účinnosti dosahujú kondenzačné kotly. Vyššia účinnosť znamená nižšie prevádzkové náklady. Kondenzačné kotly dosahujú účinnosť až 98 % z tzv. spaľovacieho tepla. Zvyšné 2 % predstavujú straty spalinami, sálaním kotla a v odvádzanom kondenzáte. Vďaka tomu je využitie energie plynu oproti iným kotlom veľmi vysoké.

Ohrev vody

Možnosti zahŕňajú kombinovaný kotol (na kúrenie aj ohrev vody) alebo iba kúrenný kotol s externým zásobníkom. Väčšina dvojokruhových jednotiek zastaví kúrenie miestnosti počas dodávky teplej vody. Prenášač tepla však nemá čas na ochladenie a teplota v byte zostáva stabilná.

Montáž a údržba

Inštalácia musí byť vykonaná certifikovaným technikom. Správna inštalácia a pravidelná údržba sú kľúčové. Pripojenie ku stávajúcim rozvodom, zabezpečenie odvodu spalín a prívodu vzduchu, ako aj napojenie na reguláciu a bezpečnostné prvky, sú neoddeliteľnou súčasťou inštalácie.

Najčastejšie chyby pri výbere

• Podcenenie výkonu kotla.
• Nevhodný typ spaľovania (napr. atmosférický bez komína).
• Špatné umiestnenie bez dostatočného vetrania či odťahu spalín.

Bezpečnosť prevádzky a údržba odvodu spalín

Na patričnú a bezpečnú funkčnosť prevádzky plynových kotlov majú vplyv súvisiace udalosti a okolnosti, ktoré je dôležité mať pod kontrolou.

• Dostačujúci objem miestnosti pre prívod spalného vzduchu (nadmerná tesnosť miestností, utesňovanie bytov, nepriechodnosť cirkulácie vzduchu v byte zatváraním a tesnosťou dverí).
• Dĺžka prevádzky spotrebiča v uzavretých priestoroch v nadväznosti na funkčnosť a technický stav spotrebiča a objem priestorov s umiestneným plynovým spotrebičom.
• Vykonávanie pravidelných vizuálnych kontrol prevádzky kotla - plameň má horieť jasným modrým plameňom, v prípade žltočerveného plameňa vykazuje kotol defekt pri spaľovaní plynu, napr. zanesenie odťahu spalín, otočenie toku spalín - zmena vonkajších klimatických podmienok.

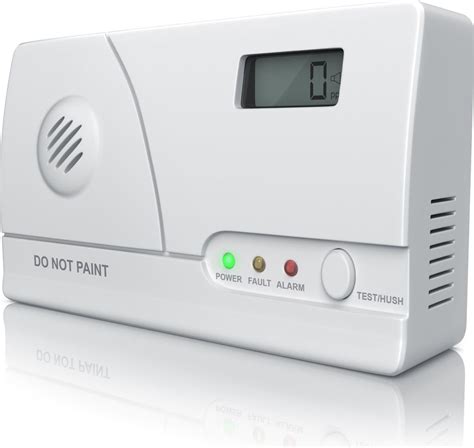

Riziko otravy oxidom uhoľnatým (CO)

Plynové spotrebiče typu B pri zanedbanom servise produkujú vysoké hodnoty oxidu uhoľnatého CO v rádoch tisícnásobku koncentrácie oproti povoleným hodnotám, tj. 30 ppm (1 ppm je 1 miliontina CO v 1 m³ vzduchu). Plynové kotly so zle vyčisteným odovzdávacím výmenníkom strácajú jednak na účinnosti kotla, ale hlavne dochádza k zlému odvodu spalín, ktoré sa začínajú hromadiť v kotli.

RIZIKO OTRAVY SPALINY Z PREVÁDZKY PLYNOVÝCH SPOTREBIČOV:

1. I. etapa otravy: Nedostatok vzduchu pre spaľovanie plynu, doba trvania otravy - rádovo hodiny. Nepôsobí toxicky, pôsobí na vplyv horenia plameňa v spotrebiči.
2. II. etapa otravy: Produkcia spalín, zlý odvod spalín, otočenie toku, doba trvania otravy - rádovo desiatky minút.
3. III. etapa otravy: Produkcia spalín hromadiace sa v miestnosti, vysoký obsah CO, doba trvania otravy - rádovo desiatky sekúnd. Exponenciálny nárast koncentrácie CO - otrava CO !!

Pravidelný servis a kontrola komína

Pravidelný servis a revízie sú nevyhnutnosťou. Po inštalácii je potrebný ročný servis (čistenie, kontrola horáka), revízia plynového zariadenia (1x ročne) a kontrola spalinovej cesty.

Komín, na ktorý je pripojený spotrebič na plynné palivo typu C, sa musí počas prevádzky kontrolovať a čistiť najmenej raz za rok. Plynový kotol typu B je potrebné kontrolovať raz za 6 mesiacov, ak je komín vyvložkovaný. V súkromných domoch s tehlovým komínom je potrebný vnútorný komín odolný voči kyselinám, aby sa predišlo jeho zničeniu kondenzáciou.

Ak sa rozhodnete pre realizáciu, mali by ste vedieť nasledovné veci: či chcete čistiace dvierka aj na povale alebo len dole, aký máte rozmer, priemer vývodu zo spotrebiča, aké máte napojenie dymovodu v stene (90 stupňov alebo 45 stupňov) a aký približne máte vysoký komín.
