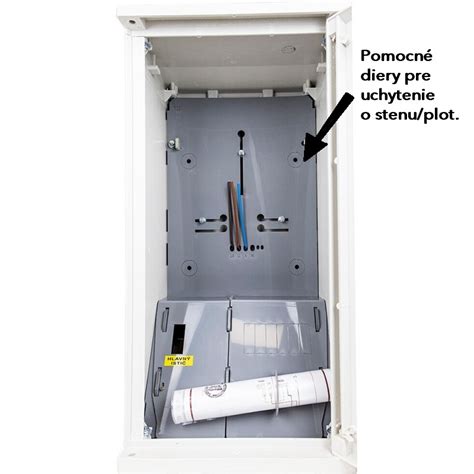

Elektromerový pilier je špecializované prevedenie rozvádzača, ktoré je navrhnuté tak, aby spĺňalo požiadavky na umiestnenie elektromera a hlavného ističa mimo objektu. Jeho konštrukcia umožňuje umiestnenie voľne v priestore, čím sa stáva ideálnym riešením pre pripojenie elektriny k rodinným domom, chatám či iným objektom.
Princíp funkcie a konštrukcia
Základným účelom elektromerového piliera je slúžiť ako "meracie miesto" a "hlavný istiaci bod" elektrickej prípojky. Musí spĺňať prísne technické normy a pripájacie podmienky konkrétnej distribučnej spoločnosti, ktorá prevádzkuje elektrické vedenie v danej lokalite. Elektromerový rozvádzač je kľúčovým prvkom elektrickej prípojky. Elektromer, ktorý je umiestnený v rozvádzači, meria množstvo odobratej energie (kWh). Rozvádzač teda predstavuje hranicu medzi distribútorom elektrickej energie a užívateľom.
Elektromerový pilier sa skladá z rozvádzačovej skrine, ktorá je doplnená o pilier alebo pilier so zemným dielom. Toto prevedenie umožňuje dosiahnuť požadovanú výšku skrine nad zemou a zároveň diskrétne skryť prívodné káble vychádzajúce zo zeme.
Varianty prevedenia
Existujú dva hlavné varianty elektromerových pilierov:
- Elektromerový pilier bez zemného dielu: Tento variant sa používa v prípade, ak je k dispozícii vopred vybudovaná pevná podstava, napríklad betónový základ, na ktorú sa rozvádzač ukotví cez svoje dno.

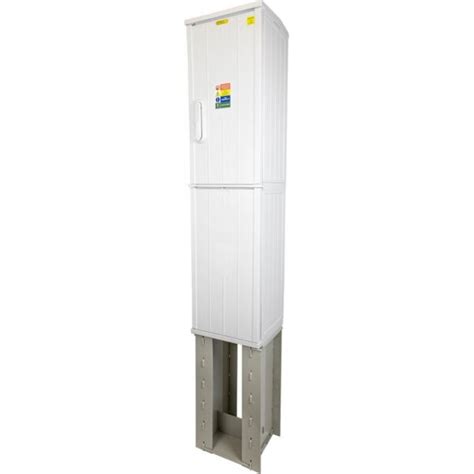

- Elektromerový pilier so zemným dielom: Tento variant je vhodný, ak nie je k dispozícii stena alebo pevná podstava na uchytenie. Rozvádzač so zemným dielom sa zakopáva do zeme do hĺbky približne 400-500 mm, pričom betónovanie nie je nutné. Tento typ sa nazýva aj "voľne stojaci rozvádzač" a je ideálny pre novostavby, kde ešte nie je vybudovaný plot, ale rozvádzač už môže byť umiestnený na hranici pozemku.
Okrem toho existujú aj ďalšie varianty:
- Zapustený rozvádzač: Určený na zamurovanie do steny, plota alebo výklenku.
- Nástenný rozvádzač: Montuje sa priamo na povrch steny.
- Prípojková skrinka (SPP): Určená na montáž na elektrický stĺp a zaisťuje istenie odbočky k rodinnému domu.

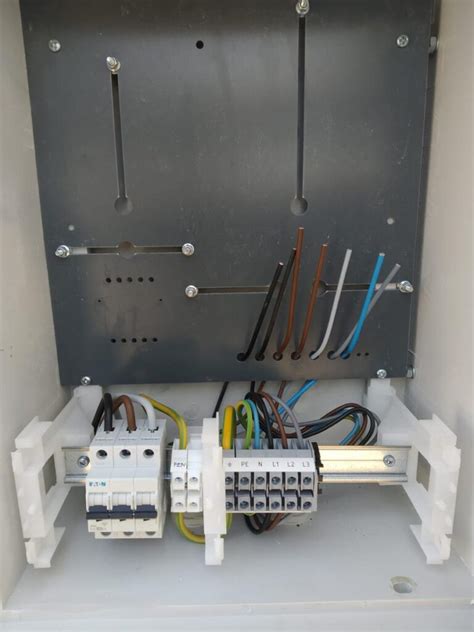

Vnútorné vybavenie
Rozvádzač ďalej obsahuje:
- Plastovú montážnu dosku z nehorľavého materiálu, ktorá je vykáblovaná vodičmi.
- DIN lištu, na ktorej sú osadené svorky na pripojenie prívodného kábla, svorka pre uzemnenie a ističe.
- Kryt, ktorý musí byť zaplombovaný.
- Označovacie štítky s názvom výrobcu, typom a jedinečným výrobným číslom.
- Dvere s uzamykateľným zámkom na kľúč (v tvare štvorca 6x6 mm). V minulosti boli povolené okienka na dverách, no od roku 2025 sú oficiálne zakázané.
Najdôležitejším prvkom je elektromer, ktorý dodáva distribúcia. Zákazník si zabezpečuje hlavný istič, ktorého hodnota je daná v zmluve o pripojení. Okrem toho je potrebné zakúpiť svorku SR03, ktorou sa napojí privedený uzemňovací oceľový drôt FeZn s priemerom 10 mm. Pre zapojenie rozvádzača sú potrebné krížový a plochý skrutkovač a imbusový kľúč 5.
Výber elektromerového piliera podľa distribučnej oblasti
Pri výbere elektromerového piliera je kľúčové zohľadniť distribučnú oblasť, v ktorej sa objekt nachádza. Rôzne distribučné spoločnosti majú odlišné technické požiadavky a pripájacie podmienky.
Hlavné distribučné oblasti na Slovensku
- ZSD (Západoslovenská distribučná) a VSD (Východoslovenská distribučná): Pre tieto oblasti sú k dispozícii modely, ktoré spĺňajú "spoločné technické pripájacie podmienky". Od roku 2025 platia pre tieto oblasti nové normy pre pilierové rozvádzače, ktoré sú pripravené pre fotovoltiku (FVE) a dvojtarifné meranie, pričom obsahujú povinný vypínací prvok na vývode.
- SSD (Stredoslovenská distribučná): Pre túto oblasť sú určené certifikované zapustené, nástenné a pilierové rozvádzače. Existujú varianty pre jednotarifné (1T) aj dvojtarifné (2T) meranie, s prípravou pre HDO (diaľkové riadenie).
Jednofázové a trojfázové pripojenie
Elektromerové skrine sa líšia v závislosti od toho, či ide o jednofázové alebo trojfázové pripojenie.
- Jednofázové elektromerové rozvádzače sa zvyčajne inštalujú do malých objektov s nízkou spotrebou elektriny alebo tam, kde je prístupné iba jednofázové pripojenie.
- Trojfázové elektromerové rozvádzače sú určené pre bežné odbery, vrátane domácností s vyššou spotrebou.
Pri výbere je dôležité zvážiť aj počet pozícií pre elektromery, najmä v prípade dvojdomov alebo zdieľaných prípojok, kde sa používajú elektromerové rozvádzače pre 2 odberateľov.
Dvojtarifné a jednotarifné meranie
Rozlišujeme tiež typy merania:
- Jednotarifný elektromerový rozvádzač meria odber iba v jednom časovom úseku.
- Dvojtarifný elektromerový rozvádzač umožňuje využívať nízku (lacnejšiu) sadzbu elektriny v noci či počas rôznych časových okien a cez víkendy (tzv. "nočný prúd"). Dodávateľ elektriny prepína meranie medzi vysokou a nízkou sadzbou pomocou dvojtarifného elektromera.
Pre dvojtarifné meranie je často potrebný elektromerový rozvádzač s označením "FVE ready" (pripravený pre fotovoltiku), ktorý obsahuje povinný vypínací prvok na vývode.
Ďalšie dôležité parametre
- Výplet (prierez vodičov): Správna voľba prierezu vodičov závisí od menovitého prúdu hlavného ističa.
- Hlavný istič: Nie je bežnou súčasťou rozvádzačov a musí sa dokúpiť samostatne. Jeho hodnota musí byť schválená distribučnou spoločnosťou.
- Materiál: Elektromerové rozvádzače sa vyrábajú z plastu plneného skleným vláknom, ktorý je odolný voči UV žiareniu a poveternostným vplyvom.
- Rozmery: Skrine sa líšia šírkou (napr. 26 cm) a celkovou výškou, najmä pri pilierových prevedeniach s káblovým priestorom.
Fotovoltika pre Bytové Domy a Obce! Oplatí sa to?
Certifikácia a kvalita
Je dôležité vyberať certifikované elektromerové rozvádzače, ktoré spĺňajú normy a požiadavky distribučných spoločností. Renomovaní výrobcovia, ako napríklad HASMA alebo SFOS, poskytujú kvalitné plastové skrine, ktoré sú skúšané a certifikované (napr. v EZÚ Praha, s certifikáciou ISO 14001 a ISO 9001). Vďaka robustným mosadzným svorkám a dlhoročným skúsenostiam výrobcovia garantujú spoľahlivosť a jednoduchý servis.
Dôležité upozornenie: Montáž elektromerového rozvádzača smie vykonávať len kvalifikovaný elektrotechnik!
