Inštalácia osvetlenia vo vlhkom prostredí: Sprievodca bezpečnosťou a výberom

Kúpeľne sú jedným z najpoužívanejších priestorov v každej domácnosti a o dobrom osvetlení sa nedá vyjednávať, či už sa holíte, nanášate mejkap alebo len relaxujete pri sprche. Na rozdiel od obývacích izieb alebo spální sú kúpeľne klasifikované ako „mokré“ alebo „vlhké“ miesta podľa elektrických kódov na celom svete. Kúpeľňové stropné svietidlá (nazývané aj zapustené svietidlá do kúpeľne) sa stali najlepšou voľbou pre majiteľov domov aj dodávateľov vďaka svojmu elegantnému, priestorovo šetriacemu dizajnu a schopnosti poskytovať jasné, rovnomerné svetlo bez toho, aby zaplnili strop.

Inštalácia stropných svietidiel do kúpeľne vyžaduje kombináciu nástrojov, materiálov a predbežných kontrol. Ak si nie ste istý ktorýmkoľvek krokom, obráťte sa na skúseného elektrikára. Ignorovanie týchto pravidiel môže viesť k porušeniu kódexu, zamietnutiu poistných udalostí alebo vážnym bezpečnostným rizikám. Pred spustením si vždy skontrolujte miestny elektrický kód.

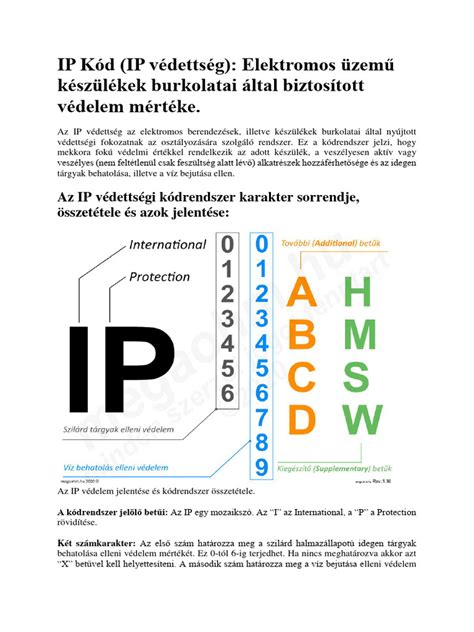

Čo je to IP krytie a prečo je dôležité?

Pri inštalácii elektrických spotrebičov do prašného či vlhkého prostredia musíme brať ohľad na jeho odolnosť voči vonkajším vplyvom. K tomu slúži označenie "krytie IP XX", ktoré udáva stupeň odolnosti proti vniknutiu cudzích predmetov (prachu) a vody. Označuje sa IP kódom (z anglického Ingress Protection) a značí úroveň ochrany. Hodnotenie IP je nevyhnutné pre správny výber svietidiel do vlhkého prostredia.

IP kód obsahuje dve číselné hodnoty. Prvé číslo udáva ochranu pred nebezpečným dotykom čiže pred vniknutím cudzích predmetov, druhá stupeň krytia pred vniknutím vody. Ochrana krytom vychádza z predpisu STN EN 60529 z roku 1993. IP krytie v skratke vyjadruje stupeň ochrany svietidla. Udáva, ako veľmi je svetlo schopné odolávať cudzím telesám a vlhkosti. Pri výbere kúpeľňového svetla nás teda bude zaujímať najmä tá druhá hodnota.

Stupeň ochrany proti vniknutiu vody (druhé číslo IP kódu)

Druhé číslo IP kódu špecifikuje úroveň ochrany svietidla proti vniknutiu vody. Pri výbere osvetlenia do vlhkého prostredia je táto hodnota kľúčová. Nižšie uvádzame prehľad jednotlivých stupňov:

Bežné kombinácie IP krytia a ich význam

• IP20 - proti úrazu elektrickým prúdom, nie je chránené proti vode
• IP21 - proti úrazu elektrickým prúdom, chránené proti kvapkajúcej vode
• IP23 - chránené pred striekajúcou vodou (ochrana pred predmetmi väčšími ako 12 mm a proti dažďovej vode)
• IP42 - chránené pred kvapkajúcou vodou
• IP44 - chránené pred striekajúcou vodou
• IP54 - čiastočne chránené proti prachu
• IP65 - chránené proti prúdu vody pri priamom vodnom lúči
• IP66 - chránené proti vniknutiu prachu
• IP67 - vodotesné pri dočasnom ponorení, prachuvzdorné

Pre väčšinu kúpeľní je IP44 minimum (odolné proti prachu, chránené pred striekajúcou vodou), ideálne pre oblasti, ako sú umývadlá alebo toalety. Pre vonkajšie použitie je krytie IP23 najmenšie možné krytie. Svietidlo je chránené proti vniknutiu predmetov väčších ako 12 mm a proti dažďovej vode. Na základe skúseností doporučujeme krytie min. IP44.

Bezpečnostné zóny a umiestnenie osvetlenia vo vlhkých priestoroch

Umiestnenie svetla v priestore kúpeľne má svoje pravidlá. Do kúpeľne teda odporúčame svetlá s krytím minimálne IP x2. Samozrejme to ale neznamená, že by sme mohli všetky vodeodolné svetlá umiestniť kdekoľvek a kamkoľvek do kúpeľne. Je potrebné teda zvážiť, kam a za akým účelom osvetlenie použijeme. S voľbou vhodného svetla nám pomôžu aj ochranné zóny v kúpeľni. V záujme zachovania bezpečnosti sú normou ČSN 33 2000-7-71 ed.2.

Klasifikácia zón v kúpeľni a odporúčané IP krytie

• Zóna 0: Vnútorný priestor vane alebo sprchovacej vane. Nedoporučuje sa inštalácia svietidiel.
• Zóna 1: Priestor od okraja vane alebo sprchovej vane do výšky 225 cm. Nedoporučuje sa inštalácia svietidiel. Pri sprche bez vane zóna 1 ohraničuje zvislú plochu, ktorá je vzdialená 120 cm od pevne namontovanej sprchovej hlavice na stene alebo strope. Výška zóny 1 je 225 cm.
• Zóna 2: Priestor okolo vane alebo sprchovej vane do vzdialenosti 60 cm a nad ňou do výšky 225 cm od podlahy. Ak nehrozí ani neúmyselné postriekanie svietidla vodou, je najnižšia predpísaná hodnota IP 44. Doporučujeme použitie svietidiel min. IP44, triedy izolácie II (dvojitá izolácia) alebo svietidlá na 12V. Nad túto výšku je zóna 2 a môže byť použité svietidlo min. IPx2.
• Priestor mimo zón 0-1-2 (predtým zóna 3): Je to priestor za hranicou zóny 2 do výšky 300 cm. Najnižšia predpísaná hodnota je IP 21 pokiaľ nehrozí priame postriekanie svietidla vodou, zatečenie vody alebo vniknutie vodných pár. Odporúča sa IP44+.

Špeciálne požiadavky pre nízke stropy a umývacie priestory

Kúpeľne s nízkym stropom do 2,25 m: Vo vzdialenosti 60 cm od vane a sprchovacieho kúta alebo na stropy s výškou do 2,25 m od podlahy (vrátane dna vane a sprchovacieho kúta) sa smú inštalovať len svietidlá s nevyberateľným krytom napájané bezpečným napätím SELV / PELV (do 24V).

Bezpečnostný napájací zdroj (trafo, LED driver) musí byť umiestnený mimo nebezpečnú zónu 0, 1 a 2 (napríklad nad sadrokartónom alebo v inej miestnosti). Káble a vodiče musia byť uložené minimálne 5 cm pod omietkou a privedené do zadnej strany svietidla. Vyhodnotenie oblastí musí vykonať odborný elektrikár podľa platných noriem.

Umývací priestor: Priestor v profile umývadla (umývadiel, drezu, nad aj pod umývadlom) do výšky 250 cm od podlahy. Môže ísť aj o priestor v kuchyni. Svietidlo min. s krytím IP x1. Spodná hrana svietidla min. 180 cm od podlahy. Trieda izolácie II (dvojitá izolácia), svetelný zdroj s ochranným sklom. Ak je svietidlo nižšie ako 180 cm, musí sa chrániť pred mechanickým poškodením krytom, košom a pod. s krytím min. IPx1.

Bezpečná inštalácia osvetlenia vo vlhkom prostredí

Inštalácia stropných svietidiel do kúpeľne vyžaduje kombináciu nástrojov, materiálov a predbežných kontrol. Ak si nie ste istý ktorýmkoľvek krokom, obráťte sa na skúseného elektrikára. Ignorovanie týchto pravidiel môže viesť k porušeniu kódexu, zamietnutiu poistných udalostí alebo vážnym bezpečnostným rizikám. Pred spustením si vždy skontrolujte miestny elektrický kód.

Základné bezpečnostné opatrenia

• Vypnite napájanie: Nájdite elektrický panel vášho domova a vypnite istič v kúpeľni. Vypnite napájací obvod pripojený k svietidlu, na ktorom pracujete. Nespoliehajte sa len na vypnutie tlačidla, pretože svietidlá môžu držať vodiče pod napätím. Pred akýmkoľvek zapájaním a prácou s elektroinštaláciou vždy vypnite ističe.
• Použite tester napätia: Predtým, ako sa dotknete akéhokoľvek vodiča, uistite sa, že nie je pod napätím. Skontrolujte ho pomocou testera napätia. V svorkách by sa nemalo nachádzať žiadne napätie.
• Skontrolujte elektrickú skrinku: Vaša elektrická krabica by mala byť dostatočne nosná, aby uniesla hmotnosť svietidla. Existuje veľa krabíc, ktoré sú určené pre ľahké svietidlá.

Kroky inštalácie stropných svietidiel do kúpeľne

1. Príprava a kontrola:
   • Kúpeľňové-schválené stropné svietidlá: Uistite sa, že majú správne hodnotenie IP pre zónu vašej kúpeľne (IP44 pre zónu 2, IP65+ pre zóny 0/1).
   • Požiarna pečať: V niektorých krajinách môže byť požiarna pečať potrebná.
   • Skontrolujte stropnú dutinu: Ak je to možné, skontrolujte priestor nad stropom (napr. cez povalový prístup), či v ňom nie sú skryté vodiče, potrubia alebo izolácia.
   • Rozloženie zariadenia: Pomocou meracej pásky označte miesto, kde nainštalujete stropné svietidlá.
2. Vyrezanie otvorov: V každom označenom strede vyvŕtajte vodiaci otvor a potom pomocou dierovacej píly prerežte materiál stropu (sadrokartón, omietku alebo drevo). Odstráňte vyrezaný-kus stropu a zahoďte ho.
3. Zapojenie kabeláže: Ak vymieňate existujúce svetlá, môžete použiť existujúcu kabeláž. Ak inštalujete nové stropné svietidlá, z existujúceho vypínača svetla alebo spojovacej skrinky veďte elektrický vodič cez stropnú dutinu ku každému otvoru podsvietenia. Ak spájate vodiče (napr. spájate viacero stropných svietidiel v sérii), použite vodotesnú spojovaciu skrinku. Odstráňte ½ palca izolácie z koncov vodičov, otočte zodpovedajúce vodiče k sebe (čierny na čierny, biely na biely, zelený/holý na zelený/holý) a zaistite drôtenými maticami. Rozlíšenie vodičov: Fázový vodič (L) je typicky hnedý alebo čierny. Nulový vodič (N) je modrý. Ochranný vodič (PE) je zelenožltý.
4. Montáž transformátora a svietidla: Transformátor namontujte na suché miesto (napr. mimo kúpeľne, na povalu alebo do vodotesnej skrinky v zóne 3). Zatočte drôty dohromady a zaistite drôtenými maticami. Zatlačte kryt stropného svietidla (časť s kabelážou) do otvoru v strope. Pre pružinové-spony: Keď zatlačíte kryt dovnútra, spony sa roztiahnu a pritlačia na materiál stropu, pričom držia zariadenie na mieste. Znova pripevnite rám stropného svietidla (viditeľnú časť) k puzdru - väčšina rámov zapadne alebo priskrutkuje na miesto.
5. Vloženie žiarovky a záverečná kontrola: Vložte LED žiarovku (použite žiarovku určenú pre vlhké miesta - na obale hľadajte „kúpeľňové-bezpečné“ alebo IP44+). Potom pripevnite sklenený kryt, ozdobný prvok alebo tienidlo. Obnovte napájanie Zapnite napájanie na ističi a skontrolujte to testerom. Ak sa svetlá rozsvietia, gratulujeme!

Údržba a prevencia

• Pravidelne čistite: Na obložení a žiarovke sa môže hromadiť prach a vlhkosť, čo znižuje svetelný výkon.
• Každoročne kontrolovať: Každý rok skontrolujte zapojenie káblov (najskôr vypnite napájanie) a opotrebovanie tesnení zariadenia.
• Vyhnite sa preťaženiu obvodov: Nepripájajte príliš veľa stropných svietidiel k jednému okruhu - skontrolujte si miestny kód pre maximálny príkon na okruh.
• Skontrolujte akékoľvek známky prehriatia: Po 10-15 minútach rozsvietenia svetiel sa jemne dotknite čalúnenia (malo by byť teplé, nie horúce).

Časté chyby, ktorým sa treba vyhnúť

• Nechanie zapnutého napájania: Mnoho domácich majstrov zabúda vypnúť hlavný istič, pretože si myslia, že vypnutie vypínača stačí.
• Uvoľnené zapojenie: Nesprávne utiahnutie žiaroviek môže spôsobiť elektrické nebezpečenstvo a blikanie. Môže to byť tiež nebezpečné z dôvodu skratov.
• Použitie nesprávneho hodnotenia IP: Inštalácia stropného svietidla IP20 (nie odolného proti vlhkosti) do priestoru sprchy predstavuje veľké bezpečnostné riziko.
• Rezanie otvorov cez nosníky: To oslabuje stropnú konštrukciu a je to proti väčšine stavebných predpisov.
• Preplnené zariadenia: Príliš veľa stropných svietidiel môže spôsobiť oslnenie a plytvanie energiou.

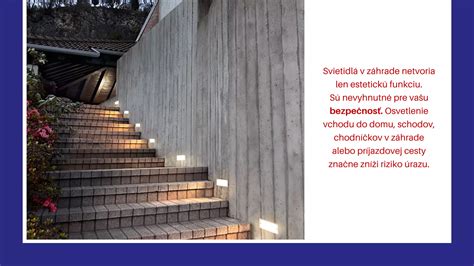

Špecifiká inštalácie vonkajšieho osvetlenia

Vonkajšie svietidlá potrebujú krabice a tesnenia odolné voči korózii a poveternostným vplyvom. Toto sú najlepšie svietidlá pre chodby, záhrady a vonkajšie priestory vášho domu. LED svietidlá na vrchné stĺpiky osvetlí vašu záhradu. Môže osvetliť vašu terasu a pomôcť predchádzať kriminalite alebo vandalizmu v noci. LED svietidlá na stĺpy sú ideálnou voľbou vonkajšieho osvetlenia pre prednú aj zadnú záhradu. Poskytujú dostatočné pokrytie stropným osvetlením.

Postup inštalácie LED stĺpových svietidiel

1. Výber svietidla: Vyberte si najlepšie stĺpové svietidlo pre váš priestor. Vo väčšine obytných prostredí je najlepšie použiť 10-metrové stĺpové svietidlo. Vyberte si štýl osvetlenia. Niektoré stĺpové svietidlá sú dodávané so žiarovkou. Vyberte si tienidlo. Číre tienidlo poskytuje viac svetla.
2. Príprava otvoru: Pomocou zadného vykopávača otvorov vyvŕtajte otvor s hĺbkou 18 až 24 palcov a priemerom 6 palcov.
3. Vedenie kabeláže: Zistiť, ako zapojiť svietidlo na stĺp nie je vždy ťažké. Prvou možnosťou je zapojiť lampu do najbližšej zásuvky. Predtým, ako začnete, nájdite otvor, ktorý chcete spojiť so svietidlom na stĺp. Od svetla k otvoru natiahnite plastovú rúrku. Pevná nekovová rúrka (RNC) môže byť prvotriednou voľbou. Na vedenie potrubia z domu do výkopu použite kolená. Spojte potrubie PVC lepidlom. Pri strážnej budke nechajte ďalších 10 metra.
4. Betonáž: Nalejte hotový betón do otvoru a dbajte na to, aby ste odkryli potrubie do výšky 6 cm.
5. Pripojenie a montáž: Po stuhnutí betónu odstráňte pracovný pás. Je čas pripojiť lampáš k stĺpu. Na túto časť budete potrebovať nôž, odizolovač a maticu. Odstráňte 2 až 3 cm izolácie z UF vodiča na boku stĺpa lampy. Hľadajte biely, čierny a zelený alebo medený vodič. Pomocou odizolovačov odkryte približne 1 cm holej medi na všetkých vodičoch. Urobte to na boku stĺpika a lampy. Spárujte vodiče na lampe so svorkami podľa farby. Namontujte svietidlo na vrch stĺpa na stĺp.
