Komplexný sprievodca elektroinštaláciami pre študentov

Elektroinštalácie sú neoddeliteľnou súčasťou každej modernej domácnosti, bytu či domu. Už od prvého momentu, keď vstúpime do obytného priestoru, sa stávame závislými od správne navrhnutých a kvalitne zrealizovaných elektroinštalácií. Funkcia elektroinštalácií nespočíva iba v jednoduchom rozvode elektrickej energie do zásuviek a osvetlenia.

Moderné elektroinštalácie zahŕňajú komplexné siete, ktoré spájajú množstvo zariadení - od štandardných svetiel, zásuviek, cez bezpečnostné systémy, inteligentné ovládanie domácnosti (tzv. smart home), až po špecializované technológie, ako sú solárne panely, tepelné čerpadlá, klimatizácie či systémy na reguláciu vykurovania a chladenia. Význam elektroinštalácií výrazne narastá najmä v kontexte súčasného životného štýlu. Moderné bývanie je charakteristické neustálym využívaním elektronických zariadení, technologickou prepojenosťou a vysokými nárokmi na komfort, energetickú efektívnosť a bezpečnosť. Dom a elektroinštalácia tvoria systém elektrických komponentov, ktorý privádza elektrinu v dome. Zabezpečuje rozvádzače, zásuvky, káble, vypínače a ostatné súčasti na distribúciu elektrickej energie do spotrebičov a jednotlivých miestností. Zložitý systém umožňuje pripojenie a používanie elektrických zariadení a zabezpečuje bezpečnú prevádzku elektrickej energie v domácnosti. Správne inštalovaný elektrický systém minimalizuje riziká spojené s elektrickými poruchami a bezpečnosťou ľudí v dome.

Typy elektroinštalácií

Existujú dva hlavné prístupy k realizácii elektroinštalácií v budovách, ktoré sa líšia úrovňou technológie a flexibilitou.

Klasická elektroinštalácia

Klasická elektroinštalácia je najrozšírenejším a historicky najstarším spôsobom rozvodu elektrickej energie v budovách. Tento typ elektroinštalácie sa používa predovšetkým v rodinných domoch, bytoch, kanceláriách, ale aj v menších prevádzkach, kde nie sú kladené vysoké nároky na automatizáciu, flexibilitu alebo vzdialené ovládanie. Pri klasickej elektroinštalácii sa každý okruh alebo zariadenie ovláda samostatným vypínačom alebo tlačidlom. To znamená, že ak chcete zapnúť svetlo v obývacej izbe, musíte stlačiť konkrétny vypínač priamo na stene. Výhodou klasickej elektroinštalácie je jej spoľahlivosť, jednoduchá údržba a nízka obstarávacia cena. V prípade poruchy je možné jednotlivé okruhy rýchlo identifikovať a opraviť.

Inteligentná (Smart) elektroinštalácia

Inteligentná, často nazývaná aj smart elektroinštalácia, predstavuje moderný a technologicky vyspelý spôsob riadenia elektrických rozvodov v budovách. Jej hlavnou výhodou je vysoká flexibilita, možnosť automatizácie a diaľkového ovládania jednotlivých spotrebičov a systémov v domácnosti alebo v kancelárii. Technicky je inteligentná elektroinštalácia založená na zbernicových systémoch, napríklad KNX, Loxone, alebo na bezdrôtových protokoloch, ako sú ZigBee, Z-Wave, či Wi-Fi. V týchto systémoch sú všetky ovládacie prvky, snímače a výstupné zariadenia navzájom prepojené cez centrálnu riadiacu jednotku. V praxi to znamená, že vypínače už nie sú priamo káblovo pripojené ku konkrétnym spotrebičom, ale posielajú signály riadiacemu systému, ktorý následne vykonáva požadovanú akciu. Veľkou výhodou smart elektroinštalácie je jej škálovateľnosť - systém je možné kedykoľvek rozšíriť o ďalšie zariadenia alebo nové funkcie bez nutnosti rozsiahlych stavebných úprav. Nevýhodou môže byť vyššia vstupná investícia oproti klasickým systémom a potreba pravidelnej údržby softvéru či aktualizácií.

Komponenty v elektroinštalácii

Elektroinštalácia v dome ponúka množstvo komponentov a súčiastok, ktoré sú potrebné na distribúciu elektrickej energie a umožňujú funkčnosť elektrických zariadení. Medzi základné patria:

• Zásuvky a vypínače: Ponúkajú množstvo riadenia a pripojenia elektrických zariadení. Vypínače spolupracujú pri zapínaní a vypínaní svetiel, zásuvky pracujú na pripojení rôznych spotrebičov.
• Vodiče a káble: Umožňujú prenos elektrickej energie z elektrickej siete do jednotlivých bodov v miestnosti.
• Rozvádzače a ističe: Riadi a rozdeľujú elektrinu v dome. Ističe chránia pred skratom a preťažením, kde rozvádzače rozdeľujú elektrinu na rôzne okruhy domu.
• Osvetlenie: Zabezpečuje lampy, svetelné body, svietidlá a príslušné prepojenia s elektrickým systémom. Nesmieme zabudnúť na príslušenstvo ako napríklad spínače, senzory pohybu a časovače.

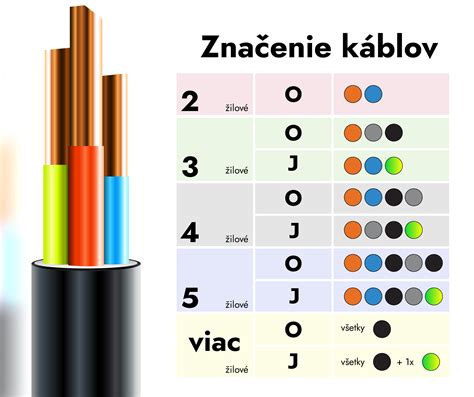

Káble a vodiče

Základná súčasť elektroinštalácie sú káble a vodiče, ktoré umožňujú prenos elektrickej energie z jedného miesta na druhé.

• Káble: Sú zložené z viacerých vodičov, ktoré sú chránené izolačným materiálom a ochranným plášťom. Poznáme veľa druhov káblov s izolovanými vodičmi rôznych typov a veľkostí.
• Vodiče: Tenké kovové drôty alebo vodiace materiály, ktoré tvoria jadro kábla a zodpovedajú za prenos elektrického prúdu. Vyrobené sú z materiálov ako hliník alebo meď. Meď sa používa hlavne pre vysokú efektívnosť prenosu elektrickej energie. Vodiče a káble sú základným stavebným prvkom elektrických obvodov a inštalácií. Umožňujú pripojenie elektrických zariadení a zabezpečujú ich správne fungovanie.

Predlžovacie káble (predlžovačky) by mali slúžiť iba na dočasný rozvod elektriny. Ich vodiče nemajú dostatočný prierez a hrozí aj ich mechanické poškodenie.

Na zásuvkové okruhy sa obvykle používajú káble CYKY, ktoré majú prierez vodiča 3 × 2,5 mm2 a 16 A istič. Nemusí to tak byť vždy a voľba kábla a istenia závisí od jeho dĺžky, spôsobu uloženia atď. O uvedených parametroch by mal rozhodnúť projektant. Na jeden okruh (istič) môžete pripojiť max. 10 zásuviek, pričom dvojzásuvka sa počíta ako jediná elektrická zásuvka. Dokopy teda môžete pripojiť 20 spotrebičov. Zásuvky sa zapájajú paralelne, tj. kábel ide od ističa v rozvodnej skrinke k 1. zásuvke, od 1. k 2. zásuvke, od 2. k 3. Veľké množstvo zásuviek budete potrebovať najmä v obývačke (TV, ozvučenie, sat. prijímač a ďalšie príslušenstvo) a v pracovni či v detských izbách (počítače, nabíjačky na smartfóny a iné zariadenia a pod).

Na svetelné obvody sa používajú káble CYKY, ktoré majú prierez vodiča 3 × 1,5 mm2 istené 10 A ističom. Rozvodné krabice sa na prepojenie viacerých svietidiel nepoužívajú, namiesto nich sa káble prepájajú priamo v prístrojových krabiciach pod vypínačom, najčastejšie pomocou bezskrutkových svoriek (tzv. Wago svorka).

Samozrejme, uvedené informácie platia pre svietidlá napájané 230 V napätím. Moderné bodové svietidlá alebo LED svietidlá môžu byť napájané aj 12 V napätím. Napätie vytvára transformátor alebo zdroj, ktorý sa umiestňuje do blízkosti svietidiel, v prípade stropných svietidiel najčastejšie do stropného podhľadu. Pre napájanie svietidiel z transformátora sa používajú káble na malé napätie - tzv. CYSY. Ak chcete ušetriť, LED svietidlá a žiarovky sú jasnou voľbou - taká 6 W LED žiarovka svieti rovnako ako klasická 60 W žiarovka, pričom spotrebuje zlomok elektrickej energie.

Ističe a rozvádzače

Rozvádzače a ističe sú tiež súčasťou elektroinštalácie, ktoré umožňujú riadenie a ochranu elektrických obvodov v dome.

• Rozvádzače: Panely alebo skrinky, ktoré obsahujú ističe a ďalšie komponenty. Slúžia na rozdeľovanie elektriny do rôznych obvodov alebo okruhov. Rozvádzače zabezpečujú prevedenie elektriny z hlavného zdroja do ostatných miestností.
• Ističe: Ochranné prvky v rozvádzači, ktoré chránia elektrický prúd pred skratom alebo preťažením. Keď sa elektrický prúd zvýši nad bezpečnú hranicu, ističe automaticky prerušia obvod a chránia elektrické zariadenia a káble pred poškodením alebo minimalizujú riziko požiaru.

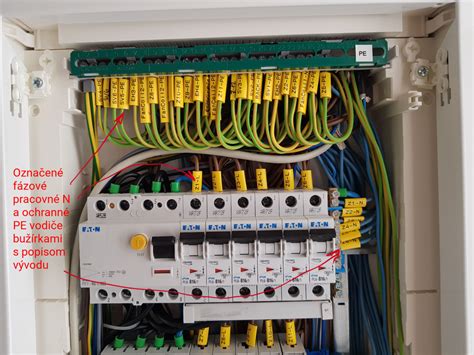

„Srdcom“ elektroinštalácie v byte či v dome je bytová rozvodnica (rozvodná skrinka). Do nej sa umiestňujú prístroje pre jednotlivé elektroinštalačné okruhy (ističe, prúdové chrániče, zvodiče prepätia atď.). Tie sú uchytené na tzv. DIN lištu. Rozvodná skriňa sa obvykle umiestňuje pri vchodové dvere, mala by byť max. tak vysoko, aby ste na ňu dosiahli a v prípade potreby rýchlo vypli konkrétny istič. Pri jej výbere by ste mali myslieť na to, že v budúcnosti do nej možno budete chcieť pridať ďalšie prístroje.

Ističe chránia elektroinštaláciu pred nadprúdom a skratom, slúžia zároveň ako vypínače, ktorými môžete príslušný okruh odpojiť od napätia. Ak použijete jeden istič na všetky zásuvky, v prípade poruchy nebudete môcť používať ani 1 zásuvku, pokým poruchu neodstránite (to isté platí aj pre svetlá). Na ističoch sa teda neoplatí šetriť a vždy radšej rozdeľte byt, resp. dom na viacero okruhov max. 10 zásuviek na okruh.

Okrem ističov je v bytových a domových elektroinštaláciách podľa aktuálne platných STN (jún 2020) povinný aj prúdový chránič. Ak chcete elektroinštaláciu a spotrebiče ochrániť ešte lepšie, môžete siahnuť aj po ďalších prvkoch, ako napr. zvodiče prepätia. Do rozvodnej skrinky však môžete umiestniť aj ďalšie pomocné prvky v prevedení na DIN lištu. V takejto podobe nájdete napr. páčkové vypínače, prepínače, zásuvky, bytové zvončeky alebo 12 V zdroje, napr. pre LED svietidlá. Rozvodnú skrinku môže osadiť prístrojmi iba firma s príslušným oprávnením, ktorá skrinku zároveň otestuje a vydá protokol o kusovej skúške rozvádzača.

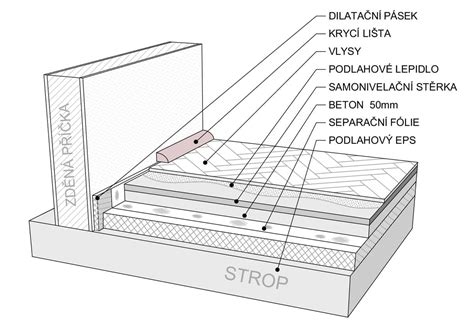

Elektrické podlahové vykurovanie

Elektrické podlahové vykurovanie je ďalšou oblasťou, ktorá si vyžaduje špecifický prístup a dôkladné plánovanie vedenia káblov. Princíp elektrického podlahového kúrenia spočíva v tom, že pod povrchom podlahy je inštalovaný vykurovací systém, ktorý môže mať podobu buď vykurovacích rohoží, káblov alebo fólií. Po zapnutí systému prechádza elektrický prúd cez tieto vykurovacie prvky, ktoré začnú produkovať teplo. Toto teplo sa následne šíri od podlahy smerom nahor, vďaka čomu dôjde k rovnomernému vyhrievaniu celej miestnosti. Teplý vzduch postupne stúpa od zeme, čo vytvára veľmi príjemný a prirodzený pocit teplého prostredia.

Výhody elektrického podlahového vykurovania sú najmä vysoký komfort bývania, ktorý tento systém poskytuje. Pocit tepla od nôh je veľmi príjemný najmä v chladných zimných mesiacoch, a to najmä v kúpeľniach alebo detských izbách, kde sa často pohybujeme bosí alebo v tenkých ponožkách. Veľkou prednosťou je aj estetika, pretože pri tomto type vykurovania nie sú v interiéri viditeľné žiadne radiátory alebo iné vykurovacie telesá, ktoré by narúšali dizajn priestoru alebo zaberali užitočný priestor. Okrem toho, elektrické podlahové vykurovanie má jednoduchú a rýchlu inštaláciu, najmä pri moderných fóliách.

V posledných rokoch získava na popularite aj možnosť prepojenia elektrického podlahového vykurovania s inteligentnými systémami riadenia domácnosti, teda s takzvanou inteligentnou elektroinštaláciou. Moderné technológie umožňujú komplexnú integráciu podlahového vykurovania do systému „inteligentného domu“, ktorý dokáže automaticky optimalizovať prevádzku vykurovania na základe aktuálnych potrieb, vonkajšej teploty, pohybu osôb v miestnosti alebo dokonca vzdialene cez mobilnú aplikáciu. Inteligentná elektroinštalácia umožňuje napríklad nastaviť rôzne vykurovacie zóny v rámci jedného priestoru, takže môžete mať v kuchyni, obývačke či spálni rozdielne teploty podľa individuálnych potrieb.

Plánovanie a realizácia elektroinštalácií

Návrh elektroinštalácie je zložitý proces, ktorý si vyžaduje nielen odborné technické znalosti, ale aj dôkladnú prípravu, plánovanie a schopnosť predvídať budúce potreby užívateľov daného priestoru.

Kroky pri návrhu

1. Ujasnenie požiadaviek: Každý, kto sa pustí do takejto úlohy, by mal začať tým, že si ujasní základné požiadavky na elektrickú sieť v danej budove.
2. Konzultácia s odborníkom: Ešte pred samotným návrhom je vhodné konzultovať svoje predstavy s odborníkom, teda s projektantom elektroinštalácií, ktorý má skúsenosti a dokáže nielen odporučiť optimálne riešenia, ale aj upozorniť na možné úskalia či technické obmedzenia. Druh a veľkosť ističov určí projektant podľa zaťaženia a rozdelenia okruhov.

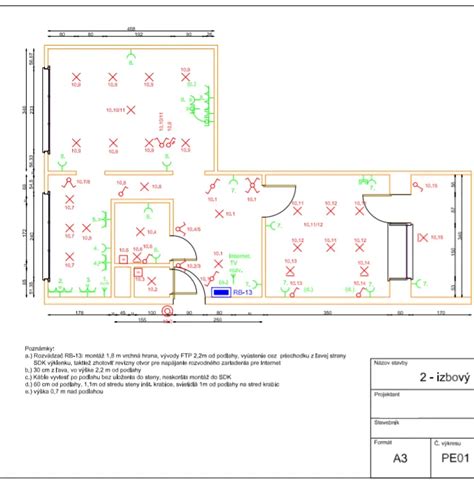

3. Projektová dokumentácia: V tejto fáze je vhodné vypracovať podrobnú projektovú dokumentáciu, ktorá bude obsahovať nielen schému elektrického zapojenia, ale aj podrobné výkresy rozmiestnenia všetkých prvkov. Na elektroinštalačné práce sú väčšinou potrebné projektová dokumentácia, súhlas vlastníka objektu (pri bytoch), prípadne stavebné povolenie (pri väčších zásahoch).
4. Zohľadnenie moderných technológií: Nezabúdajte ani na možnosti automatizácie a inteligentného riadenia domácnosti, čo môže výrazne zvýšiť komfort bývania a efektivitu využívania elektrickej energie.

Poznámka: Oficiálne projekty elektroinštalácie musí vyhotoviť certifikovaný projektant.

Výber zhotoviteľa a realizácia

Ak už máte pripravený návrh alebo projekt elektroinštalácie, nastáva čas vybrať si vhodného zhotoviteľa, teda firmu alebo jednotlivca, ktorý bude práce realizovať. Tento krok je mimoriadne dôležitý, pretože aj najlepšie navrhnutý projekt môže byť znehodnotený neodbornou alebo nekvalitnou realizáciou. Pri výbere zhotoviteľa by ste mali venovať pozornosť viacerým aspektom. Ďalším dôležitým hľadiskom je transparentnosť cenovej ponuky. Seriózny zhotoviteľ by vám mal vedieť pripraviť podrobný rozpočet, v ktorom budú jasne zadefinované jednotlivé položky, použité materiály, rozsah prác, ako aj termíny ich realizácie. Dajte si pozor na príliš nízke ceny, ktoré môžu signalizovať úspory na nesprávnych miestach, napríklad na kvalite materiálu alebo odbornej úrovni pracovníkov.

Pri samotnej realizácii elektroinštalácie venujte pozornosť priebežnej kontrole a komunikácii so zhotoviteľom. Sledujte, či sú práce vykonávané podľa schválenej projektovej dokumentácie, či sú dodržiavané bezpečnostné zásady a či je stavenisko udržiavané v poriadku. Neváhajte sa pýtať na detaily a požadovať vysvetlenie, ak niečomu nerozumiete alebo máte pochybnosti o správnosti postupu. Samotnú elektroinštaláciu smie vykonávať len oprávnená a odborne vyučená osoba. Pred každou realizáciou s vami vždy vyriešime projektový dotazník, aby bola ponuka presná a práca plynulá.

Čo všetko potrebujete k elektroinštalácii? Praktický kontrolný zoznam

Ak chcete, aby firma urobila prácu rýchlo, čisto a bezpečne, potrebujete mať pripravený byt, základné rozhodnutia a jasné zadanie. Tu je praktický kontrolný zoznam, ktorý vám ušetrí čas, nervy aj peniaze.

1. Prístup a stav bytu: čo pripraviť ešte pred obhliadkou
   • Voľný byt / zóna práce: Vypratajte alebo zakryte nábytok, uvoľnite steny a strop; pripravte miesto na krátkodobé uloženie materiálu.
   • Kľúče a prístup: Odovzdajte kľúče/čip, číslo na kontaktnú osobu a info o výťahu či časoch pre hlučné práce (aby sme neporušili domový poriadok).
   • Prívod a rozvodnica: Ak viete, pripravte údaje o hlavnom ističi (1-f/3-f), polohe rozvodnice a stave starých ističov.
   • Meranie a energia: Bude počas prác k dispozícii dočasné napájanie? Ak nie, dohodneme dočasný zdroj.
2. Stavebné úpravy: znižovanie stropu, podlahy a sekanie
   • Znižujete strop? Povedzte kde a o koľko cm (len chodba/kuchyňa alebo celý byt). Pod znížený strop vieme schovať káble, bodovky aj LED pásy.
   • Meníte podlahy? Informujte nás o type a výške (dlažba/laminát/vinyl). Výškové rozdiely ovplyvňujú prechody a lišty.
   • Drážky a väčšie otvory: Väčšie zásahy do nosných panelov len so statickým posudkom a povolením. Menšie drážky v nenosných priečkach riešime bežne, no vždy s ohľadom na existujúce inštalácie.
3. Rozmiestnenie zásuviek a vypínačov (po miestnostiach)
   • Pozície a výšky: Určte polohy pri TV, posteliach, pracovných stoloch a kuchynskej linke. Optimálna výška zásuviek je cca 20 cm nad podlahou.
   • Počet a typ: Jedno/dvojzásuvky, USB zásuvky, krytie do kúpeľne (IP), dizajnová séria rámikov.
   • Vypínače: Klasické vs. striedavé (schodisko), prípadne tlačidlá so signalizáciou.
   • Rezerva: Aspoň 1 voľný bod v každej izbe sa zíde - neskôr sa vyhnete predlžovačkám.
4. Svetlá a strop: luster, bodovky, LED pásy
   • Lustre a centrálne svetlá: Definujte typ a priemer svietidla (pri veľkých lustroch skontrolujeme nosnosť upevnenia).
   • Bodové svietenie: Ak znižujete strop, určte rozstupy a okruhy (napr. „kuchyňa 6 ks, obývačka 8 ks“).
   • LED pásy: Pod linkou, do niky, okolo TV - ujasnite dĺžky a farbu (teplá/neutrálna).
   • Ovládanie: Jeden vypínač, dve zóny, alebo scény (príchod/večer/film).
5. Kuchyňa: najsilnejšia spotreba v byte
   • Varná doska a rúra: 1-f alebo 3-f pripojenie? Podľa toho navrhneme istenie a kábel. Každý napevno pripojený spotrebič s výkonom nad 2 000 W musí mať svoj samostatný okruh s vlastným káblom a ističom. Takýmito spotrebičmi sú napr. sporáky, varné dosky, el. kotly, bojlery, ohrievače a pod. Na ich pripojenie by ste mali použiť kábel s lankovými vodičmi, ako napr. CYSY.
   • Umývačka, chladnička, mikrovlnka: Odporúčame samostatné okruhy pre veľké spotrebiče.
   • Digestor: Odťah von alebo recirkulácia? Potrebná je zásuvka v hornej skrinke.
   • Zásuvky nad pracovnou doskou: Zvyčajne min. 4-6 ks, rozložené po linke.
   • Koordinácia s kuchynskou štúdiou: Presné vývody si zladíme nad výkresom kuchyne.
6. Obývačka a multimédiá: TV stena, internet a dáta
   • TV na stene: Pripravíme skryté vedenie, aby neboli vidieť káble.
   • Router a Wi-Fi: Zvoľte miesto - ideálne centrálne v byte; zvážte 1-2 sieťové zásuvky (pracovný stôl, TV).
   • Príprava na smart doplnky: Ak plánujete alarm, senzory či automatizáciu, spravíme napájanie a prípravu už teraz.
7. Kúpeľňa, WC a chodba: bezpečnosť a komfort
   • RCD 30 mA: Povinná ochrana osôb vo vlhkých priestoroch. V kúpeľni by ste nemali zabudnúť ani na tzv. pospájanie. Vypínače a zásuvky na 230 V musíte umiestniť aspoň 60 cm od vane. Okolie umývadiel sa považuje za umývací priestor, kúpeľňa je zase rozdelená na niekoľko elektroinštalačných zón, do ktorých môžete umiestniť rôzne typy el. zariadení. V niektorých priestoroch ako napr. kúpeľňa, kuchyňa, umývacie priestory, priestor okolo bazéna alebo exteriérové priestory, platia pre elektroinštaláciu prísnejšie pravidlá ako pre ostatné priestory domu, resp. bytu.
   • Svetlo pri zrkadle: Myslite na samostatný vypínač a vhodné krytie (IP).
   • Odsávanie: Spínanie so svetlom alebo dobeh ventilátora.
   • Pohybové čidlo v chodbe: Komfort „hands-free“ v noci aj úspora energie.
8. Harmonogram: ako bude prebiehať samotná elektroinštalácia
   • Projekt a ponuka → odsúhlasenie rozsahu.
   • Drážky a krabice → následne ťahanie káblov v chráničkách.
   • Rozvodnica → osadenie ističov a RCD, logické rozdelenie okruhov.
   • Montáž prístrojov → zásuvky, vypínače, svietidlá.
   • Merania a revízia → kontinuita, izolačný odpor, funkcia RCD.
   • Odovzdanie → dokumentácia, revízny protokol a krátke zaškolenie.
9. Kto čo rieši: firma vs. zákazník
   • My zabezpečíme: Návrh riešenia, výkaz materiálu, bezpečné zapojenie, merania a revíznu správu.
   • Vy pripravíte: Prístup, voľné steny/stropy, rozhodnutia o svetlách a zásuvkách, prípadné povolenia a statiku, harmonogram s kuchynskou/kúpeľňovou firmou.

Elektroinštalácia doma: Čo zvládnete sami a kedy zavolať odborníka

Domáca elektroinštalácia zahŕňa rad menších úkonov, ktoré môžete vykonávať samostatne, ak sa cítite sebaistí a máte základné znalosti o bezpečnosti. Avšak, u zložitejších opráv je dôležité vedieť, kedy sa spoľahnúť na odborníka, aby ste predišli nebezpečenstvu úrazu alebo poškodeniu elektrických obvodov. Svojpomocná realizácia je povolená len pri jednoduchých úkonoch (napr. výmena zásuvky). Komplexné práce musí vykonávať kvalifikovaný elektrikár s platným oprávnením podľa vyhlášky č. 508/2009 Z.z.

Úlohy, ktoré zvládnete sami

• Výmena žiaroviek a svetelných zdrojov: Bezpečná a ľahká úloha, ktorá nevyžaduje špeciálne odborné znalosti.
• Montáž zásuviek a vypínačov: Pokiaľ už máte základné znalosti, zvládnete inštaláciu alebo výmenu bežných zásuviek a vypínačov. Uistite sa však, že je vypnutý hlavný istič.
• Inštalácia svietidiel: Zavesenie alebo výmena svietidiel je často jednoduchá práca, ktorú môžete vykonať sami, opäť s ističom vypnutým.
• Výmena poistiek: Moderné rozvodné skrine majú ľahko vymeniteľné poistky. Pre túto prácu však dodržujte bezpečnostné opatrenia a uistite sa, že viete, ako na to.
• Kontrola poistkovej skrine: Vizuálnu kontrolu, či nie je rozvodová skriňa prehriata alebo poškodená, môžete vykonávať sami, ale opravy prenechajte odborníkovi.

Kedy je lepšie zavolať odborníka

• Inštalácia novej elektroinštalácie: Vytvorenie nových rozvodov vyžaduje pokročilé znalosti a je nutné dodržiavať platné normy, ktoré môže zaručiť iba certifikovaný elektrikár. Nová elektroinštalácia sa realizuje pri výstavbe nových objektov.
• Oprava závad v elektroinštalácii: Pokiaľ elektroinštalácia vykazuje nestabilné napätie alebo iné problémy, je vždy bezpečnejšie osloviť odborníka.
• Rekonštrukcia starej elektroinštalácie: Výmena starých rozvodov, najmä hliníkových, za nové materiály, je náročná úloha, ktorá si vyžaduje profesionálny prístup. Rekonštrukcia starej je odporúčaná pri častých poruchách, nízkej bezpečnosti, nevyhovujúcich ističoch alebo pri modernizácii bývania.
• Inštalácia a údržba poistkových skríň: Akýkoľvek zásah do poistkovej skrine môže byť rizikový, pokiaľ nie ste odborne kvalifikovaní.
• Úpravy v kúpeľni a kuchyni: Elektroinštalácia v priestoroch s vodou vyžaduje špeciálnu ochranu a skúsenosti, ktoré má iba certifikovaný elektrikár.

Riziká spojené so zložitejšími elektroinštalačnými prácami

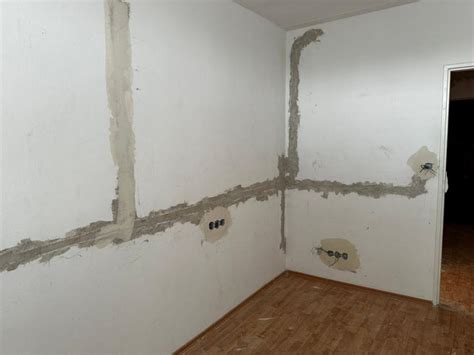

Spôsoby ukladania káblov v bytoch (vrátane panelových)

Pri novej elektroinštalácii je postup ukladania káblov viac-menej jasný - vo väčšine prípadov sa využívajú drážky v murive. Drážkovanie a vysekávanie však so sebou prináša obrovské množstvo prachu a neporiadku, čomu sa pri rekonštrukcii v byte pravdepodobne budete chcieť vyvarovať. Ak sa rozhodnete pre ktorýkoľvek postup, káble veďte vždy vodorovne alebo zvislo, nikdy nie šikmo. Ak budete chcieť do steny vŕtať, šikmo umiestnený kábel nebudete vedieť presne lokalizovať. Dajte si pozor aj na použitú kabeláž, nie každý kábel je vhodný na inštaláciu pod omietku, resp. do dutých sadrokartónových priečok.

Alternatívne metódy ukladania káblov:

• Vysekanie drážok medzi panely: Vo zvislom spoji dvoch panelov, resp. v spojení panelovej steny a podlahy väčšinou nájdete dutinu, ktorá je zapracovaná iba vrstvou malty.
• Elektroinštalačné lišty: Klasické biele lišty nie sú príliš estetické, takže sa používajú iba vo výnimočných prípadoch. Niektorí výrobcovia však ponúkajú duté podlahové lišty, do ktorých sa zmestí niekoľko káblov. Lišty bývajú k dispozícii vo viacerých farebných vyhotoveniach, prípadne aj s imitáciou dreva.
• Sadrokartónový podhľad: Ak do miestnosti namontujete sadrokartónový podhľad, môžete káble uchytiť priamo do stropu pomocou špeciálnych hmoždiniek a sťahovacích pások. Káble budú dokonale ukryté, musíte však počítať so znížením stropu o cca 5 cm.

Orientačné ceny elektroinštalácií

Cena závisí od rozsahu prác, použitých materiálov a náročnosti projektu.

• Byt (70 m², kompletná výmena): Investícia sa pohybuje v rozmedzí od 1 500 do 3 000 eur. Táto cena však nie je pevná a závisí od viacerých faktorov, predovšetkým zložitosť rozvodov, celkový počet zásuviek, vypínačov, svietidiel a ďalších prvkov, ako aj kvalita použitých materiálov.
• Štandardný rodinný dom (bežná elektroinštalácia): Orientačné ceny sa pohybujú zvyčajne v rozmedzí od 5 500 do 8 000 eur.
• Rodinný dom (komplexná inteligentná elektroinštalácia): Môže vás stáť približne od 12 000 až do 30 000 eur, v závislosti od rozsahu automatizácie, použitých technológií, značiek a úrovne integrácie jednotlivých zariadení.
• Elektrické podlahové vykurovanie (bežný rodinný dom): Investícia v rozmedzí zhruba 3 500 až 4 500 eur.
• Teplovodné podlahové vykurovanie: Vyššie počiatočné náklady, ktoré sa pohybujú približne medzi 9 000 až 20 000 eur podľa veľkosti domu, použitých materiálov a rozsahu inštalácie. Tento systém si však vyžaduje pravidelnú údržbu, servis a čas od času aj revízie, aby sa predišlo zanášaniu potrubia, únikom vody alebo neefektívnemu fungovaniu systému.

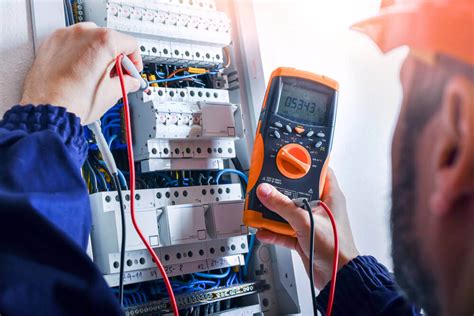

Revízie elektroinštalácií

Keďže elektroinštalácia je tzv. vyhradené technické zariadenie, musí byť po dokončení inštalácie podrobená východiskovej revízii. Revíziu vykonáva kvalifikovaný revízny technik s osvedčením podľa §24 vyhl. MPSVaR č. 508/2009 Z.z. Táto vyhláška predpisuje aj intervaly následných pravidelných revízií. Pre murované obytné objekty je to každých 5 rokov, pre obytné objekty zhotovené z materiálov so stupňom horľavosti C, D, E a F1 (napr. drevostavby) každé 3 roky.

Aj keď aktuálnosť revízií vám pravdepodobne nebude nikto kontrolovať, problémy môžu nastať v prípade požiaru či úrazu el. prúdom. Vtedy sa vystavujete ekonomickým i trestnoprávnym dôsledkom (nepreplatenie poistného plnenia, vymáhanie náhrady škody zo strany poškodených, trestné stíhanie).

EPLAN Education pre študentov

Pre študentov, ktorí sa chcú venovať návrhu elektroinštalácií, je k dispozícii softvér EPLAN Education, ktorý ponúka viaceré výhody:

• EPLAN Education je výučba zábavná: V interaktívnych lekciách sa naučíte základy práce s EPLAN Platformou. Novo nadobudnuté zručnosti môžete hneď uplatniť v praktických cvičeniach, takže si znalosti o navrhovaní elektroinštalácie budete prehlbovať zábavnou formou.
• EPLAN Education urýchľuje priebeh krivky výučby: Softvér EPLAN vám umožní za naozaj krátky čas navrhnúť akúkoľvek elektroinštaláciu - od jednoduchých robotických buniek až po prepracované výrobné systémy. Okrem návrhu bežných schém budete v 3D realizovať digitálne dvojčatá. Softvér umožňuje prezerať návrhy z akéhokoľvek uhla a porozumieť tak konkrétnemu prevedeniu elektroinštalácie v prípade rozmanitých strojov i výrobných systémov.
• EPLAN vám rozbehne kariéru: Pri hľadaní práce už budete mať náskok, pretože riešenia EPLAN sú vo firmách najpoužívanejším softvérom na konštruovanie strojov, na navrhovanie elektroinštalácií výrobných závodov, na zostavovanie panelov aj na navrhovanie rozvádzačov. Získané zručnosti môžete ešte vyšperkovať certifikátom EPLAN Certified Student.
