Komplexný výpočet potreby tepla pre efektívne vykurovanie budov

Správne určenie potreby tepla je základom pre návrh každého vykurovacieho systému, pričom poznanie a správny výpočet tepelných strát sú kľúčové nielen pre úsporu energie, ale aj pre zvýšenie kvality bývania. Moderné domy dnes dokážu hospodáriť s energiou oveľa efektívnejšie než stavby spred dvadsiatich rokov.

Mnohí investori aj projektanti sa stretávajú s otázkou: Načo je mi vlastne takýto výpočet? Nemôžem jednoducho odhadnúť výkon kotla alebo tepelného čerpadla podľa veľkosti domu? Odpoveď znie: nie. Zjednodušene môžeme povedať, že tepelná strata konštrukcie sa určí podľa plochy, tepelnej priepustnosti a rozdielu teplôt. Do výpočtu však patrí aj infiltrácia vzduchu - teda tepelné straty spôsobené netesnosťami a vetraním. Ak by sme zvolili zdroj tepla s príliš nízkym výkonom, dom by sa pri silných mrazoch jednoducho nevykúril. Tepelné čerpadlo alebo kotol by bežal nepretržite, spotreba energie by rástla a komfort bývania by sa zhoršil.

Naopak, ak by sme pre istotu zvolili zdroj s príliš vysokým výkonom, zaplatili by sme zbytočne vysokú sumu za technológiu. Zariadenie by sa často zapínalo a vypínalo, čo znižuje jeho účinnosť a skracuje životnosť. Bežný investor si niekedy pomôže jednoduchou poučkou: „Na 1 m² plochy domu treba asi 50 - 100 W tepla.“ Hoci tento prístup môže poslúžiť ako veľmi hrubý odhad, v praxi je nepresný. Moderné nízkoenergetické domy potrebujú často menej než 30 W/m², zatiaľ čo staršie nezateplené stavby môžu mať potrebu aj 120 W/m².

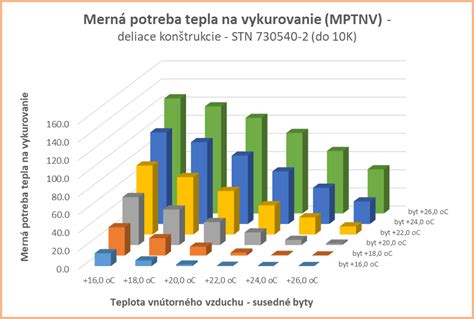

Čo je merná spotreba tepla na vykurovanie?

V tomto článku sa budeme zoznamovať s jedným zo základných pojmov tepelnej techniky a zároveň študovať niekoľko súvisiacich pojmov. Definícia špecifickej spotreby tepla je uvedená v SP 23-101-2000. Podľa dokumentu sa jedná o názov množstva tepla potrebného na udržanie normalizovanej teploty v budove, ktorý sa vzťahuje na jednotku plochy alebo objemu a na ďalší parameter - stupňovité dni vykurovacieho obdobia.

Na čo sa používa tento parameter? V prvom rade - na posúdenie energetickej efektívnosti budovy (alebo, ktorá je rovnaká, kvality jej izolácie) a plánovanie nákladov na teplo. V skutočnosti SNiP 23-02-2003 priamo uvádza: špecifická (na štvorcový alebo kubický meter) spotreba tepelnej energie na vykurovanie budovy by nemala presiahnuť dané hodnoty.

Koncept "Stupeň-deň vykurovacieho obdobia" (GSOP)

Je potrebné objasniť aspoň jeden z použitých výrazov. Čo je deň štúdia? Tento koncept priamo odkazuje na množstvo tepla potrebné na udržanie príjemnej klímy vo vnútri vykurovanej miestnosti v zime. Vypočítava sa pomocou vzorca GSOP = Dt * Z, kde:

• GSOP - požadovaná hodnota;
• Dt je rozdiel medzi normalizovanou vnútornou teplotou budovy (podľa aktuálneho SNiP by to malo byť od +18 do +22 C) a priemernou teplotou najchladnejších piatich dní zimy.
• Z je dĺžka vykurovacej sezóny (v dňoch).

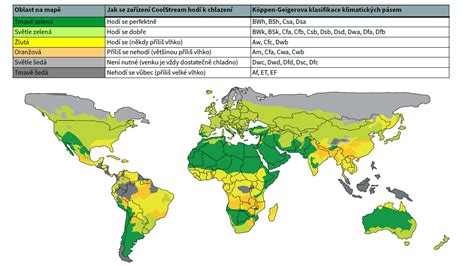

Ako môžete hádať, hodnota parametra je určená klimatickým pásmom a pre územie Ruska sa pohybuje od roku 2000 (Krym, Krasnodarské územie) do 12000 (Čukotský autonómny okruh, Jakutsko).

Jednotky merania spotreby tepla

V akých množstvách sa meria parameter, ktorý nás zaujíma? SNiP 23-02-2003 používa kJ / (m2 * C * deň) a paralelne s prvou hodnotou kJ / (m3 * C * deň). Spolu s kilojoulom možno použiť aj ďalšie tepelné jednotky - kilokalórie (Kcal), gigakalórie (Gcal) a kilowatthodiny (kWh).

Ako spolu súvisia?

• 1 gigakalória = 1 000 000 kilokalórií.
• 1 gigakalória = 4184000 kilojoulov.
• 1 gigakalória = 1162 2222 kilowatthodín.

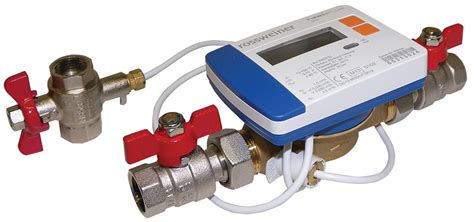

Merače tepla môžu používať ktorúkoľvek z uvedených jednotiek.

Normalizované parametre špecifickej spotreby tepla

Obsahujú ich prílohy k SNiP 23-02-2003, tab. 8 a 9. Tu sú niektoré úryvky z týchto tabuliek:

Pre rodinné a jednopodlažné rodinné domy

Pre bytové domy, hostely a hotely

Upozornenie: so zvyšujúcim sa počtom poschodí klesá miera spotreby tepla. Dôvod je jednoduchý a zrejmý: čím väčší je objekt jednoduchého geometrického tvaru, tým väčší je pomer jeho objemu k ploche.

Metódy výpočtu spotreby tepla

Je takmer nemožné vypočítať presnú hodnotu tepelných strát ľubovoľnej budovy. Metódy približných výpočtov však boli vyvinuté už dlho a poskytujú pomerne presné priemerné výsledky v medziach štatistík. Tieto výpočtové schémy sa často označujú ako agregované výpočty (kalibre). Spolu s tepelným výkonom je často potrebné vypočítať dennú, hodinovú, ročnú spotrebu tepelnej energie alebo priemernú spotrebu energie. Ako to spraviť? Tu je niekoľko príkladov.

Hodinová spotreba tepla

Hodinová spotreba tepla na vykurovanie podľa zväčšených metrov sa počíta podľa vzorca Q_from = q * a * k * (t_vn-t_no) * V, kde:

• Q_from - požadovaná hodnota v kilokalóriách.
• q je špecifická výhrevnosť domu v kcal / (m3 * C * hodina). Vyhľadáva sa v referenčných knihách pre každý typ budovy.
• Merný vykurovací výkon sa viaže na veľkosť, vek a typ budovy.
• a - korekčný faktor vetrania (obvykle rovný 1,05 - 1,1).
• k - koeficient korekcie pre klimatické pásmo (0,8 - 2,0 pre rôzne klimatické pásma).
• t_vn - vnútorná teplota v miestnosti (+18 - +22 С).
• t_no - vonkajšia teplota.
• V je objem budovy spolu s obvodovými konštrukciami.

Ročná spotreba tepla

Ak chcete vypočítať približnú ročnú spotrebu tepla na vykurovanie v budove so špecifickou spotrebou 125 kJ / (m2 * C * deň) a rozlohou 100 m2, ktorá sa nachádza v klimatickom pásme s parametrom GSOP = 6000, stačí je potrebné vynásobiť 125 x 100 (plocha domu) a 6 000 (stupeň-deň vykurovacieho obdobia). Ak to trvá 200 dní, priemerný vykurovací výkon v uvedenom prípade bude 20800/200/24 = 4,33 kW.

Dôležitosť a aplikácia výpočtov spotreby tepla

Na výpočet ktoréhokoľvek prvku systému zásobovania teplom sú potrebné znalosti o spotrebe tepla pre rôzne režimy dodávania tepla v zodpovedajúcich jednotkách času. Na výpočet kapacity zariadení na chemickú úpravu vody zdroja tepla s parnými kotlami je potrebné poznať spotrebu napájacej vody pri maximálnom hodinovom a dennom zaťažení kotlov, pri teplovodných kotloch - spotrebu doplňovacej vody, vykurovacie siete v nominálnom a núdzovom režime.

Pre výber sieťových čerpadiel a určenie požadovaného priemeru potrubí vykurovacích sietí je potrebné poznať prietoky chladiacej kvapaliny v bode zlomu teplotného grafu, ako aj pri maximálnej hodinovej spotrebe tepla v zime a v lete. Na usporiadanie spotreby paliva sú potrebné informácie o maximálnej hodinovej, priemernej hodinovej, priemernej dennej dobe vykurovania a ročnej spotrebe tepla. Najčastejšie musíte poznať hodinovú a ročnú spotrebu tepla.

Hodinová spotreba tepla

Maximálna hodinová spotreba tepla sa určuje na základe projektovanej teploty na vykurovanie a maximálnych zaťažení technologickej spotreby. Získaná hodnota spotreby - tepla sa používa na výber zariadení pre zdroje tepla a na výpočet vykurovacích sietí, tepelných bodov, lokálnych systémov odberateľov tepla a pomocných zariadení systému zásobovania teplom. Zároveň sa zohľadňuje spotreba tepla na dodávku teplej vody pre sanitárne potreby podľa pokynov SNiP P-36-73 v predpokladanej maximálnej hodinovej spotrebe tepla KVET a okresných kotolní podľa priemernej hodinovej spotreby tepla za vykurovacie obdobie alebo podľa priemernej hodinovej spotreby za maximálnu pracovnú zmenu. Maximálna hodinová spotreba tepla je na prvom mieste vypočítaná hlavná hodnota, potom sa dá ľahko určiť zvyšok spotreby tepla.

Na kontrolu správnosti vykonaného výberu výkonu a množstva hlavného vybavenia tepelnými zdrojmi sa zisťuje priemerná hodinová spotreba tepla najchladnejšieho mesiaca v roku. Podľa súčasných noriem sa kapacita kotolne ústredného kúrenia a počet kotlov v nej inštalovaných vyberajú tak, aby pri výpadku jedného z kotlov alebo výpadku jedného kotla zostal systém zásobovania teplom schopný zabezpečiť:

1. technologické tepelné zaťaženie priemyslu - v plnom rozsahu;
2. zaťaženie dodávky teplej vody pre sanitárne a domáce potreby priemyslu - na úrovni priemernej hodinovej spotreby tepla za vykurovacie obdobie alebo priemernej hodinovej spotreby tepla pre maximálnu pracovnú zmenu;
3. vykurovacie, ventilačné a klimatizačné zaťaženie - na úrovni priemernej hodinovej spotreby tepla: najchladnejší mesiac v roku;
4. dodávka teplej vody pre bytový sektor - na úrovni priemernej hodinovej spotreby tepla za vykurovacie obdobie.

Priemerná hodinová spotreba tepla za vykurovacie obdobie a rok sa používa na určenie ročnej spotreby tepla potrebnej na rôzne technické, ekonomické a štatistické výpočty. Hodinová spotreba tepla v bode obratu teplotného grafu je potrebná na výpočet maximálnej spotreby sieťovej vody cirkulujúcej v systéme zásobovania teplom. Na základe týchto údajov sa určia priemery vykurovacej siete, potrubí v kotolniach, ako aj rozmery ohrievačov vody, vykonajú sa hydraulické výpočty potrubí a vyberú sa sieťové čerpadlá. Prietok vody cirkulujúcej vo vykurovacích sieťach sa líši po celý rok a deň. Kvôli zvláštnostiam teplotného grafu dosahuje prietok cirkulujúcej vody v sieti maximum v inflexnom bode teplotného grafu, keď sa hodnota At stane najmenšou. V bode obratu je prietok cirkulujúcej vody približne o 20 - 30% vyšší ako v bode projektovanej teploty vykurovania a 2 - 4-krát vyšší ako pri maximálnej spotrebe tepla v lete (v závislosti od pomeru tepelných zaťažení a schéma prípravy vody na dodávku teplej vody).

Informácie o spotrebe vody sú potrebné na vykonanie hydraulického výpočtu vykurovacích sietí v letnom režime, výberu letných sieťových čerpadiel a kontroly správnosti výberu kotlov a ohrievačov vody. Často sa vyskytujú prípady, keď kotly, ktoré pravidelne zabezpečujú dané tepelné zaťaženie v zimnom režime, nedokážu zvládnuť bežné zabezpečenie letného režimu zásobovania teplom z dôvodu, že pri určovaní počtu a jednotkového výkonu kotlov je potrebné zohľadniť skutočnosť, že letná spotreba tepla môže mať vplyv na menej ako minimum nebolo zohľadnené. zaťaženie prípustné pre tento typ kotlov.

Ročná spotreba tepla

Informácie o ročnej spotrebe tepla sa používajú pri výpočtoch dodávky paliva a pri organizácii úspory paliva, ktoré sa používajú pri rôznych technických, ekonomických a štatistických výpočtoch a výskume. Na základe ročnej spotreby tepla sa počíta napríklad so špecifickou spotrebou tepla na jednotku vyrobeného produktu. Údaje o ročnej špecifickej spotrebe tepla sa používajú pri porovnávacej štúdii strojov rôznych konštrukcií používaných v technologickom procese výroby toho istého výrobku. Podľa ročnej spotreby tepla sa posudzuje miera využitia inštalovaných kotlov a kontroluje sa správna voľba ich počtu a výkonu.

Faktory ovplyvňujúce tepelné straty a metódy presného výpočtu

Na tepelné straty domu má vplyv viacero faktorov, ktoré sa líšia v závislosti od konkrétnych podmienok:

Tepelná izolácia

Hrubšie múry s vysokým tepelným odporom (R-hodnotou) a izolácia stropov či podláh sú kritické. Teplo stúpa nahor, preto je izolácia stropu zásadná.

Okná a dvere

Moderné okná s trojitým zasklením a nízkoemisnými povlakmi minimalizujú úniky tepla v porovnaní so starými typmi.

Lokalizácia a orientácia

Domy v chladnejších oblastiach majú vyššie straty. Južne orientované okná naopak zvyšujú pasívne solárne zisky.

Netesnosti

Špáry v konštrukcii a nevhodná infiltrácia vzduchu umožňujú únik tepla a cirkuláciu studeného vzduchu v interiéri.

Zjednodušený výpočtový postup

Na základný odhad môžeme použiť vzorec Q = G × V × ΔT, kde:

• Q - celková strata objektu vo Wattoch
• G - tepelnoizolačný koeficient (W/m³K)
• V - objem vykurovaného priestoru (m³)
• ΔT - rozdiel medzi teplotou vnútri a vonku

Koeficient G sa líši podľa veku a typu stavby, pričom sa pohybuje od 2,0 (staré domy bez izolácie) až po 0,4 (moderné novostavby).

Presný výpočet

Špecializované metódy zohľadňujú detailné konštrukčné vlastnosti, tepelnú vodivosť materiálov a klimatické údaje. Celková tepelná strata sa skladá z: Straty prechodom tepla (Ht): Zahŕňajú obvodový plášť, tepelné mosty a plochu konštrukcií. Straty vetraním (Hv): Vypočítajú sa ako 0,264 * n * V.

Zdroje dát a špecifická spotreba tepla q0

Na určenie časovej spotreby tepla si najskôr zvlášť vypočítajte spotrebu tepla na vykurovanie, vetranie, klimatizáciu, zásobovanie teplou vodou a technológiu, pretože každý z uvažovaných druhov spotreby tepla má svoj osobitný režim, potom sa tieto náklady sčítajú hore.

Ak chcete získať údaje o spotrebe tepla určitými objektmi, mali by ste sa najskôr obrátiť na konštrukčné materiály. Údaje o projekte by sa mali považovať za najspoľahlivejšie, pretože musia odrážať skutočné podmienky pre stavbu budovy: materiály a hrúbky stien, rozmery a počet okien a dverí, výška podláh, technológia výstavby atď.

Iba pri absencii stavebného projektu pre túto budovu a nemožnosti výberu vhodného analógu je možné určiť spotrebu tepla empirickými vzorcami. Ak chýba konštrukčný materiál, spotreba tepla na vykurovanie, kJ / h sa počíta pomocou metódy špecifických vykurovacích charakteristík.

Informácie o veľkosti a objeme existujúcich budov vydávajú mestské inventárne úrady. Pomocou týchto informácií určite objem vykurovanej časti budovy. Teplota vonkajšieho vzduchu sa nachádza v „Referenčnej knihe o klíme ZSSR“ alebo v SNiP II-A.6-72 „Stavebná klimatológia a geofyzika“. SNiP II-A.6-72 poskytuje podrobné klimatické a geofyzikálne informácie pre takmer 1 200 geografických bodov ZSSR. Príručka o klíme ZSSR zohľadňuje oveľa väčší počet geografických polôh v krajine.

Priemerná teplota najchladnejšieho dňa sa používa pri výpočte vykurovania budov, napríklad skleníkov, letných chát, verand atď., navrhnutých v ľahkých uzatváracích konštrukciách. Priemerná teplota najchladnejších päťdňových období sa používa na výpočet vykurovania budov s mohutnými obvodovými konštrukciami. Klimatologické údaje o geografických bodoch, ktoré nie sú uvedené v existujúcich osobitných príručkách, by sa mali určiť interpoláciou známych údajov z najbližších geografických bodov.

Teplota vnútorného vzduchu tB je daná aktuálnymi sanitárnymi normami a merná spotreba tepla budovy q0 sa zvyčajne meria podľa empirických údajov uvedených v špeciálnej literatúre alebo sa určuje výpočtami pomocou empirického vzorca VTI alebo presnejších Ermolaevovho vzorca. Merná spotreba tepla na vykurovanie q0 sa líši v závislosti od odhadovanej vonkajšej teploty. Pre daný geografický bod sa hodnota q0, kJ / (h-m3- ° С) vypočíta podľa vzorca.

V odbornej literatúre posledných rokov sa všeobecne uznáva, že pri bytových a verejných budovách po roku 1958 je špecifická spotreba tepla na vykurovanie q0 o 20 - 40% vyššia ako pri budovách postavených pred rokom 1958. Zvýšenie spotreby tepla bolo ovplyvnené, najmä prechodom stavby na prefabrikované konštrukcie a s tým súvisiacim prudkým poklesom hrúbky stien a podláh, ako aj zväčšením plochy okien a zasklených plôch. V dôsledku použitia prefabrikovaných konštrukcií sa výrazne znížili náklady a podmienky výstavby, zvýšili sa však prevádzkové náklady - spotreba tepla. Pre obytné a verejné budovy sa berie hodnota q0 aj v závislosti od počtu poschodí v budove, pričom sa uvádza "Počet poschodí v budove (-30) kJ / (h-m3- ° С)".

Charakteristickým znakom hodnôt q0 a gwr je skutočnosť, že v každom prípade je špecifická spotreba tepla na vykurovanie a vetranie veľkých budov oveľa menšia ako v prípade malých budov. Z hľadiska efektívnosti dodávky tepla má teda výstavba veľkých a viacpodlažných budov zjavné výhody oproti výstavbe malých a jednopodlažných budov.

Aktuálne akceptovaná teplota vnútorného vzduchu sa môže časom meniť v súlade s potrebami obyvateľstva, hygienickými normami a požiadavkami technologických výrobných procesov. Poznamenáva sa, že v obytných priestoroch vybavených reguláciou vnútornej teploty od miestnosti k miestnosti sa obyvatelia vo väčšine prípadov odchyľujú od štandardnej teploty 18 ° C a nastavujú ju medzi 19 a 2 ° C. Teplota vzduchu v obytných a iných priestoroch je v podstate určená pocitom pohodlia ľudí, ktorí sa v nich zdržiavajú, potom sa odráža v stanovených hygienických normách v podobe priemernej hodnoty. Teplota udržiavaná vo výrobných zariadeniach však často nie je nastavená na úroveň pohodlných pracovných podmienok, ale je diktovaná technologickou nevyhnutnosťou. Napríklad v zvlákňovacích závodoch na prírodné a umelé vlákna, v tkáčskych dielňach, v továrňach na spracovanie vlákien a na konečnú úpravu výrobkov je optimálna teplota, pri ktorej vlákno nestráca viskozitu, netvorí uzly a neláme sa, od 22 do 27 ° C, podľa typu „Vlákno, pracovná rýchlosť strojov a výrobný proces.

Výpočet spotreby tepla na vetranie

Pri absencii projektových údajov sa maximálna hodinová spotreba tepla na vykurovanie bytových domov pre obytné oblasti miest a iných sídiel, nevyhnutná na výpočet zdroja diaľkového tepla a hlavných sietí vykurovania, určuje agregovanými ukazovateľmi v súlade s § 2.4 SNiP N- 36-73 na základe známeho obytného priestoru a návrhu vonkajšej teploty vzduchu pre návrh vykurovania. Ide o zväčšený ukazovateľ maximálnej hodinovej spotreby tepla na vykurovanie bytových domov (na 1 m2 obytného priestoru), udávaný v kJ / (h-m2).

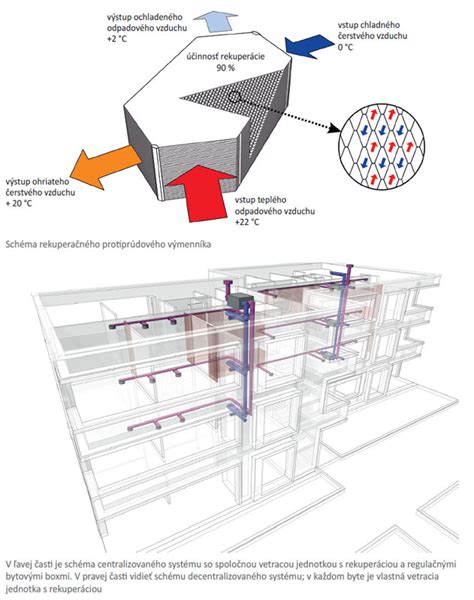

Pre výpočet spotreby tepla na vetranie je potrebné presne určiť, v ktorom z nasledujúcich režimov sa vyskytuje. Pri vetraní bez recirkulácie vzduchu v interiéri sa všetok potrebný prívod čerstvého vzduchu vykonáva prívodným ventilačným systémom úplne kvôli vonkajšiemu vzduchu. Tento režim vetrania je typický pre miestnosti, kde je vzduch znečistený škodlivými, nepríjemnými, požiarnymi alebo výbušnými plynmi alebo prachom. Prívodné vetranie s čiastočnou a stálou recirkuláciou vzduchu v miestnosti počas cel...

Ekonomické a ekologické aspekty optimalizácie

Zníženie tepelných strát prináša významné ekonomické výhody. Investícia do zateplenia, moderných okien a efektívnych systémov, ako sú tepelné čerpadlá (s vysokou účinnosťou), kondenzačné kotly alebo rekuperačné systémy, vedie k trvalým úsporám na účtoch za energie a zvyšuje hodnotu nehnuteľnosti.

Pre lepšiu predstavu, ako sa líšia tepelné straty a náklady medzi starým a novým domom, si pozrite nasledujúcu tabuľku:

Legislatíva rozpočítavania nákladov na teplo v 2024

Pravidlá rozpočítavania nákladov na teplo a teplú vodu sa v roku 2024 opäť zmenili, najmä vďaka vyhláške MH SR č. 503/2022 Z. z. v znení novely č. 337/2024 Z. z. Cieľom je spravodlivejšie rozdelenie nákladov medzi vlastníkov bytov.

• Základná zložka: Odporúča sa pomer 60 % (podlahová plocha) a 40 % (spotreba). Základná zložka nemôže byť nižšia ako 30 %.
• Kontrolný mechanizmus: Rozdiel medzi bytom s najnižšou a najvyššou cenou na m² by nemal prekročiť 2,85-násobok.
• Odpojené byty: Pri nich sa uplatňujú koeficienty (napr.
