Istič je pomerne zložitý elektrický prístroj, ktorý sa skladá z niekoľkých desiatok súčiastok a slúži ako kľúčový prvok nadprúdovej ochrany v domových i priemyselných elektroinštaláciách. Oproti klasickej poistke má tú výhodu, že ho je možné po vypnutí znovu zopnúť bez nutnosti výmeny komponentov.
Na čo slúži istič a ako funguje?

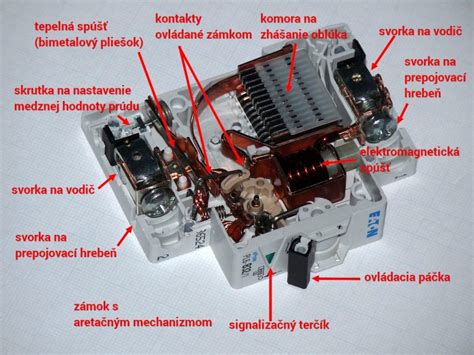

Istič samočinne vypína elektrický obvod pri preťažení alebo pri skrate, čím chráni elektroinštaláciu pred zničením a predchádza vzniku požiaru. Zabezpečuje tiež ochranu osôb pred úrazom elektrickým prúdom pri priamom dotyku so živou časťou. Istič má dve hlavné spúšte:
- Tepelná spúšť: Tvorí ju bimetalový pliešok, ktorý sa pri prechode nadprúdu zahrieva a ohýba, čím preruší obvod. Reaguje na malé nadprúdy (1,13 - 1,45 násobok menovitého prúdu) v relatívne dlhom čase.
- Skratová (magnetická) spúšť: Tvorí ju elektromagnet, ktorý pri skrate reaguje okamžite. Prudká zmena prúdu vyvolá zmenu magnetického poľa, ktoré inicializuje vypínací mechanizmus.
Magnetic Shielding
Kľúčové parametre pri výbere ističa
Pri výbere musíme zohľadniť niekoľko základných technických údajov:
- Menovitý prúd (In): Najdôležitejší parameter, ktorý sa volí podľa prierezu kábla. Pre bežné zásuvkové obvody s prierezom 2,5 mm² sa najčastejšie používa 16 A, pre svetelné obvody s prierezom 1,5 mm² je to 10 A.
- Vypínacia schopnosť: Maximálny skratový prúd (Isc), ktorý je istič schopný bezpečne vypnúť. V bežných domových inštaláciách postačuje hodnota 6 kA (6 000 A).
- Vypínacia charakteristika: Určuje citlivosť ističa na zapínací prúd spotrebičov.
Prehľad vypínacích charakteristík
| Charakteristika | Násobok menovitého prúdu | Typické použitie |
|---|---|---|
| B | 3 - 5,5-násobok | Zásuvkové a svetelné obvody (odporová záťaž) |
| C | 5 - 10-násobok | Indukčné záťaže (motory, vysávače, náradie) |
| D | 10 - 20-násobok | Veľké indukčné záťaže s vysokým štartovacím prúdom |

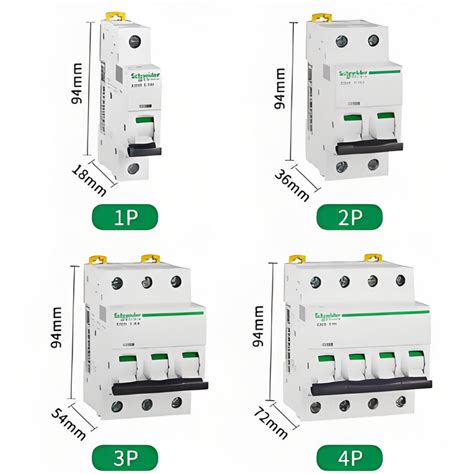

Typy ističov podľa počtu pólov
Ističe sa líšia podľa toho, aký typ obvodu istia:
- Jednopólové (1P): Ovládajú iba fázový vodič.
- 1P+N: Ovládajú fázový aj nulový vodič, pričom tepelnú ochranu má len fázový.
- Dvojpólové (2P): Ideálne pre dôležité obvody, kde je potrebná častá údržba.
- Trojfázové (3P, 3PN, 4P): Používajú sa pre výkonné zariadenia, ako sú sporáky, elektrické kotly alebo trojfázové motory.
Poprední svetoví výrobcovia a trendy
V súčasnom energetickom priemysle dominujú značky, ktoré kladú dôraz na digitalizáciu a inteligentné siete (IoT). Medzi popredných výrobcov patria:
- Schneider Electric: Líder v automatizácii a správe energie s dôrazom na udržateľnosť.
- Eaton: Známy svojimi pokročilými ochrannými systémami a digitálnymi riešeniami monitorovania.
- Siemens: Špička v oblasti vysokonapäťových zariadení a priemyselnej automatizácie.
- Noark: Obľúbený pre spoľahlivosť a priestorovo úsporné prevedenia (napr. 13 mm šírka).
- Rockwell Automation: Špecialista na riešenia pre inteligentné továrne.
Bezpečnostné upozornenie
Montáž, opravu či rekonštrukciu elektroinštalácie môže vykonávať iba kvalifikovaný elektrikár, ktorý spĺňa podmienky podľa platných vyhlášok. Neodborný zásah môže mať za následok ohrozenie majetku či zdravia osôb. Nezabúdajte, že istič je bezpečnostný prvok, preto jeho výber vždy konzultujte s projektantom alebo odborníkom, ktorý následne vykoná revíziu systému.
