Ako funguje rozdeľovač pre podlahové vykurovanie a prečo je kľúčový pre komfort

Rozdeľovač, niekedy tiež označovaný ako rozvádzač alebo kolektor, patrí ku základným komponentom potrebným pre funkčný systém podlahového vykurovania. Ak aj vy práve riešite kúrenie v domácnosti, určite vás bude zaujímať nasledovný článok. Rozdeľovače sú totiž neoddeliteľnou súčasťou inštalácie rôznych druhov vykurovania. Pri teplovodnom vykurovacom systéme sa na reguláciu teploty používa rozdeľovač. Ten predstavuje akúsi riadiacu jednotku, ktorá rozdeľuje prietok vody do jednotlivých okruhov a miestností s podlahovým vykurovaním.

Jeho hlavnou úlohou je efektívne rozvádzať teplú vodu alebo iné vykurovacie médium do jednotlivých okruhov podlahového vykurovania a následne zhromažďovať už vychladnutú vodu/médium späť do spiatočného potrubia. Teplú vodu zohriatu kotlom rozdeľuje do jednotlivých vykurovacích okruhov, kde prostredníctvom rúrok následne odovzdáva teplo akumulačnej vrstve.

Konštrukcia a základné komponenty rozdeľovača

Rozdeľovač sa skladá z prívodného a spätného zberača. Pri prívodnom rozdeľovači je možné samostatne uzavrieť každý z okruhov. Spätný zberač zaisťuje optimálne hydraulické vyváženie. Na rozdeľovač je napojená každá trubka v podlahe. Nejde však o mechanicky náročné zariadenie. Počas prevádzky je ale sústavne namáhané, a práve preto by ste mali klásť dôraz na jeho kvalitu.

Rozdeľovače sú kľúčové pre správne fungovanie a reguláciu podlahového vykurovania. Medzi dôležité komponenty patria:

• Komponenty pre statickú reguláciu: Regulačné šróbenia na rozvádzacej tyči (tyč prívodu), ktorými sa nastavuje prietok v jednotlivých okruhoch podlahového vykurovania. Regulačné šróbenia môžu byť doplnené o prietokomery so stupnicou, ktoré zabezpečujú lepší prehľad o hodnotách prietoku v okruhoch. Regulácia pri týchto rozdeľovačoch sa vykonáva imbusovým kľúčom, ktorým otvárame/zatvárame regulačný ventil.
• Komponenty pre termostatickú reguláciu: Termostatické vložky v zbernej tyči (tyč spiatočky). Na termostatickú reguláciu slúžia termostatické ventily s hlavicami umiestnené na zbernej (spiatočnej) tyči rozdeľovača.
• Komponenty pre odvzdušnenie, vypustenie a odstavenie systému: Odvzdušňovacie ventily, vypúšťacie/napúšťacie ventily, ktoré slúžia nielen na prvotné napustenie systému, ale aj na preplach (čistenie) systému po rokoch. Uzatváracie ventily na prívode aj spiatočke slúžia na odstavenie systému v prípade servisu alebo poruchy.

Medzi ďalšie doplnky sa môžu zaradiť konzoly na uchytenie rozdeľovača do skrinky, skrinky na umiestnenie rozdeľovača a termoelektrické hlavice, pri ktorých je dôležité overiť si ich kompatibilitu s daným rozdeľovačom. Istotou je vsadiť na jedného výrobcu.

Materiály a kvalita rozdeľovačov

Pri správnom výbere je dôležité prihliadať na viacero aspektov. V prvom rade ak chceme, aby nám rozdeľovač správne a dlho fungoval, mali by sme staviť na jeho kvalitu a kvalitu materiálu z ktorého je vyrobený. Nosník rozdeľovača v systéme podlahového vykurovania slúži na kontrolu a distribúciu vykurovacieho média. Rozdeľovače s menším prietočným množstvom umožňujú lepšie vyregulovanie kúrenia.

Najčastejšie sa na výrobu rozdeľovačov používajú tieto materiály:

• Mosadzné rozdeľovače: Väčšina rozdeľovačov na podlahové vykurovanie je vyrobená z mosadze, ktorá je pevným materiálom s dlhou životnosťou, no zároveň je pomerne jednoducho opracovateľná. Kvalita mosadze závisí od pomeru jednotlivých zložiek v samotnej zliatine, hlavne množstva obsahu medi, ktorý veľa napovie o jej výslednej kvalite. Mosadz použitá na výrobu všetkých rozdeľovačov na podlahové vykurovanie podlieha norme UNI EN 12165 CW617N, ktorá udáva, že množstvo obsahu medi v zliatine je približne 60 %.
• Nerezové rozdeľovače: Rozdeľovače z nehrdzavejúcej ocele tiež vykazujú dobré vlastnosti, vrátane vysokej odolnosti voči korózii a mechanickému opotrebeniu.

Bohužiaľ, práve rozdeľovač je prvok, ktorý patrí pri kúrení medzi najpodceňovanejšie. Nároky na jeho kvalitu sa znižujú, čo môže mať na celý vykurovací systém negatívne dopady. Mnohí výrobcovia v snahe ušetriť predávajú rozdeľovače s veľmi tenkou hrúbkou steny, bez systému zachytávania oxidu železa a pod. Hoci sú takéto rozdeľovače výrazne lacnejšie, môže dôjsť k mikroprasklinám v stenách rozdeľovača a úniku vykurovacej kvapaliny.

Typy rozdeľovačov pre podlahové vykurovanie

Rozdeľovače podlahového kúrenia môžeme rozdeliť v závislosti od tepelnej potreby budovy a spôsobu fungovania vykurovacieho systému. V našej ponuke rozdeľovačov máte na výber naozaj bohaté množstvo produktov. Výrobcovia sa snažia prichádzať na trh stále s ďalšími variantami.

Tyčový rozdeľovač

Tyčový rozdeľovač je charakteristický tým, že tyč prívodu aj spiatočky sa skladá z jedného neprerušeného kusu. Tieto rozdeľovače sa radia k najčastejšie vyrábaným aj predávaným vďaka ich jednoduchej inštalácii. Hlavnou výhodou tohto typu rozdeľovača je jeho variabilita v prípade potreby pridania niekoľkých okruhov alebo v prípade výmeny z dôvodu poškodenia niektorého zo stredových či koncových kusov.

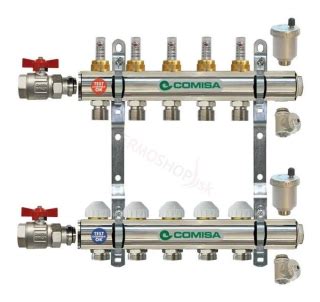

Rozdeľovače s prietokomermi a bez nich

Rozdeľovač pre podlahové vykurovanie môže byť s prietokomermi (majú od 2 - 16 okruhov) alebo bez nich. Pre jednoduchú a prehľadnú reguláciu prietoku určite odporúčame rozdeľovače s prietokomermi na rozvádzacej tyči. Prietokomery pomáhajú nastaviť rovnaký prietok vody bez ohľadu na dĺžku okruhu, čo je nevyhnutné pre dosiahnutie rovnakej teploty vo všetkých miestnostiach.

Rozdeľovače podľa vykurovacieho systému

V budovách s nízkou tepelnou potrebou je možné použiť len podlahovku. V takom prípade práve tzv. mosadzné rozdeľovače podlahového vykurovania sú vhodnou voľbou.

Naopak, v starých budovách s veľkou tepelnou potrebou podlahovka nemusí stačiť na vykurovanie celej plochy - optimálne môže byť napríklad kombinovaný systém s radiátormi. Ak budova vyžaduje použitie zmiešaného podlahovo-radiátorového vykurovacieho systému, bude nutné zvoliť hybridný rozdeľovač pre podlahové kúrenie. V popisovanom prípade musí byť rozdeľovač vybavený primeraným množstvom miešacích a regulačných ventilov, aby zabezpečil optimálnu teplotu v každej miestnosti (čím viac miestností, tým viac okruhov by mal rozdeľovač obsluhovať, aspoň teoreticky).

Pri kombinácii podlahového kúrenia s radiátormi je rozdeľovač vybavený dodatočnými ventilmi a regulátormi, ktoré sú zodpovedné za reguláciu prívodu teplej vody do príslušných vykurovacích zariadení. Vďaka správnemu výberu rozdeľovačov pre podlahovku je možné zabezpečiť optimálnu teplotu v každej miestnosti a zvýšiť komfort užívateľov.

Mnohí dodávatelia odporúčajú namiesto použitia jedného rozdeľovača pre podlahovku a radiátory - dva oddelené rozdeľovače, určené osobitne pre obiehy podlahového vykurovania a osobitne pre obiehy radiátorov. To má svoj zmysel. Hlavným argumentom je fakt, že tieto obiehy vyžadujú úplne odlišné zásobovanie teplotou. Slučky podlahového vykurovania by mali byť zásobované teplotou v rozmedzí 30-35°C, zatiaľ čo radiátory zvyčajne vyžadujú teplotu 45-55°C. Z tohto dôvodu môže byť dobrým riešením nastaviť zásobovanie zdroja tepla na vyššiu teplotu, ktorou zásobíme celý systém, hlavne radiátory. Pred rozdeľovačom podlahového vykurovania potom nainštalujeme ďalší termostatický ventil, ktorý premieša vodu tak, aby dosiahla požadovanú nižšiu teplotu pre podlahové vykurovanie. Zásobovanie radiátorov príliš nízkou teplotou nie je efektívne, a zásobovanie podlahového vykurovania teplotou vyššou ako 35-40°C sa tiež neodporúča - z dôvodov zdravotných a komfortných.

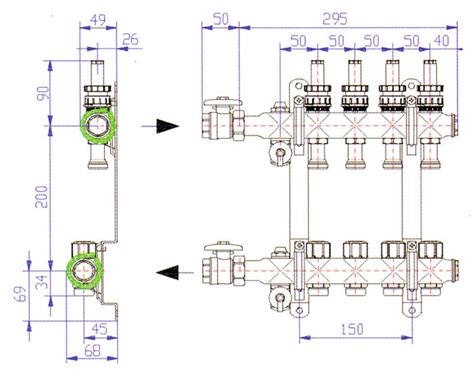

Veľkosti nosníka rozdeľovača

Nosník rozdeľovača sa môže vyskytovať v niekoľkých veľkostiach: 3/4", 1", 5/4", 3/2" alebo dokonca 2". Medzi spomínanými najčastejšie sa využívajú nosníky s priemerom 1" (väčšie modely sa vyskytujú skôr v priemyselných alebo veľkoplošných budovách). Veľkosť nosníka má vplyv na niekoľko dôležitých aspektov podlahového vykurovacieho systému, ako sú prúdenie vykurovacieho média a celková výkonnosť systému.

Regulácia a hydraulické vyváženie podlahového vykurovania

V každom systéme podlahového vykurovania je kľúčové vyriešiť otázku hydraulického vyváženia. Pre maximálny komfort pri minimálnej spotrebe energie je hydraulické vyváženie mimoriadne dôležité. Pri zlom vyregulovaní prietoku najčastejšie dochádza k problému, že jeden alebo viac okruhov nefunguje vôbec alebo funguje len čiastočne, čo vedie k nerovnomernému vykurovaniu miestností.

Metódy regulácie

Moderné ovládače používajú digitálne nastavenie teploty a automatické nastavenie prietokov. Takýto ovládací panel má displej, na ktorom si nastavíte teploty pre každú jednu miestnosť vo vašom dome. Ovládaním prietokov je možné nastavovať pre rôzne miestnosti rôzne teploty. Tým regulovať aj teplotu plochy a miestnosti.

Prietokomery na rozvádzacej tyči a termostatické ventily s hlavicami na zbernej tyči sú základom pre presnú reguláciu. Servo je potrebné na automatické otváranie a zatváranie okruhov. Servopohon pracuje spolu s termostatom nainštalovaným v každej miestnosti, ktorý vysiela signál na otvorenie určitého okruhu.

Regulátory pre podlahové vykurovanie umožňujú riadiť teplotu v každej miestnosti zvlášť. Tým sú optimalizované náklady na vykurovanie. Po zmene nastavení je dobré počkať niekoľko dní, kým sa zmeny prejavia. Pred nastavením podlahového kúrenia je dobré poznať ideálne teploty v miestnostiach. Pri základnom nastavení je najdlhší okruh otvorený na maximum a ostatné sú priškrtené v pomere dĺžok. Okruh s polovičnou dĺžkou priškrtíme o polovicu. Otáčaním čiernej (červenej) matice doľava v smere šípky zvyšujete prietok vody vykurovacou slučkou od 0 do 5 l/min.

Inteligentné systémy regulácie

Starosti so správnou reguláciou na seba ľahko prevezmú inteligentné systémy regulácie ktoré sú ako súčasť kompletného sortimentu. Úspora energie 20%. Jednoduchá montáž. Nová NEA SMART 2.0 je už 5. generáciou regulačných systémov Rehau špeciálne vyvinutých pre plošné systémy, akým je napr. podlahové vykurovanie. S inteligentnými funkciami, ako je geofencing, funkcia rozpoznávania otvorených okien alebo nezávislý režim úspory energie je možná energetická úspora až 20 %. NEA SMART 2.0 sa učí z návykov používania vykurovania zákazníkov a automaticky sa prispôsobí.

Ideálna povrchová teplota podlahy

Podlahové kúrenie je stabilné, čo sa týka výkonu odovzdávacej plochy a je nemožné ho zakryť ako napríklad radiátor. Správne vyregulovaná podlahovka pri dotyku ruky s podlahou vás nesmie hriať ani chladiť. Povrchová teplota podlahy v pobytových zónach miestnosti 29 °C je totožná s povrchovou teplotou ľudského tela 28 - 30 °C.

Rozvodná skriňa pre rozdeľovač

Inštalácia rozvodnej skrine, ktorá rozdeľovač chráni a maskuje, rieši niekoľko dôležitých problémov naraz. V porovnaní s otvoreným vedením potrubia je jeho umiestnenie v špeciálnej skrinke oveľa efektívnejšie, praktickejšie a estetickejšie. Rozvodná skriňa (kolektorová skriňa) je uzavretá kovová konštrukcia (alebo z odolného plastu) s odnímateľnými alebo stacionárnymi dverami. Slúži na umiestnenie a ochranu pripojovacej jednotky vykurovacieho potrubia (vrátane prívodného a spätného vedenia), ovládacích zariadení, uzatváracích a regulačných ventilov.

Výhody použitia rozvodnej skrine

• Estetika: Skrinka skrýva samotný rozdeľovač a všetky potrubia pred očami, čím prispieva k čistému a modernému interiéru.
• Ochrana: Chráni drahé technické jednotky pred vonkajšími vplyvmi, poškodením, prachom a neoprávneným prístupom (najmä pred deťmi, vďaka vnútornému zámku alebo západke).
• Centrálne pripojenie: Je to miesto, kde sa vykonáva spojenie potrubí podlahového kúrenia s celým systémom zásobovania teplom a kde sa montujú ďalšie pripojenia a meracie prístroje.
• Servis a údržba: Umožňuje ľahký prístup k ovládacím a regulačným prvkom pre kontrolu, opravy, modernizácie vykurovacieho systému alebo odpojenie jednotlivých okruhov bez ovplyvnenia zvyšku domu.
• Minimalizácia potrubí: Umožňuje znížiť počet potrubí, ktoré by inak bolo potrebné ťahať priamo od ohrievača.

Typy rozvodných skríň

Pre systém podlahového kúrenia existujú dva hlavné typy rozvodných skríň:

1. Vstavaná (podomietková) skriňa rozdeľovača: Tento typ sa inštaluje do vybrania vytvoreného v stene alebo je skrytý pod obkladom zo sadrokartónu či šindľa. Vstavané modely majú často nelakované bočné strany, pretože sú určené na zapustenie. Hĺbka takejto konštrukcie býva spravidla 12 cm, šírka sa pohybuje od 46,5 cm do 190 cm a výška okolo 65 cm. Niektoré modely majú výsuvné nohy, ktoré umožňujú zvýšenie výšky konštrukcie až o 10 cm, čo zjednodušuje označenie a prispôsobenie na výklenok. Vstavané skrine sú na trhu veľmi žiadané, pretože sú nenápadné, dobre zapadajú do interiéru a sú praktické v prevádzke.
2. Vonkajšia (nadomietková) skriňa rozdeľovača: Vonkajší model skrinky sa inštaluje jednoduchšie, pretože sa pripevňuje priamo na povrch steny bez potreby sekania. Bočné lišty boxu sú natreté farbou odolnou proti korózii alebo práškovou farbou. Výstupné otvory sú najskôr zakryté ľahko odnímateľnými kovovými lištami. Rozmery sú takmer identické s rozmermi zabudovaných modelov, vrátane možnosti predĺženia nôh. Skrinky sú zvyčajne natreté bielou farbou. Vstavané modely majú len predný panel viditeľný. Dvere sú vybavené silnými zámkami alebo západkami pre ochranu pred neoprávneným prístupom do systému.

Konštrukčné prvky rozvodnej skrine

Štandardná rozvodná skriňa sa skladá z:

• Telo (krabica): Vyrobené z pozinkovanej ocele (alebo odolného plastu), vysoko spoľahlivé a odolné voči vonkajším vplyvom. Niektoré modely nemajú zadnú stenu. Otvory pre potrubie sú umiestnené na spodnom a bočných paneloch.
• Upevňovací systém: Závisí od typu montáže (do steny alebo na povrch). Používajú sa otvory pre kotvy, rozpery alebo konzoly so svorkami pre rozvody potrubia. Skrinka má spoľahlivé upevnenie tak na podlahe, ako aj na stene, čo zaručuje jej stabilitu.
• Dvere: Pripevnené pomocou pántov, majú zámok alebo západku pre ochranu obsahu.
• Univerzálne spojovacie prvky: Vo vnútri skrinky sú často profilové univerzálne spojovacie prvky, ktoré umožňujú montáž potrebného vybavenia po celej šírke aj výške skrinky.

Inštalácia rozvodnej skrine a rozdeľovača

Inštalácia akéhokoľvek moderného podlahového kúrenia sa začína inštaláciou rozvodnej (kolektorovej) skrinky.

Umiestnenie

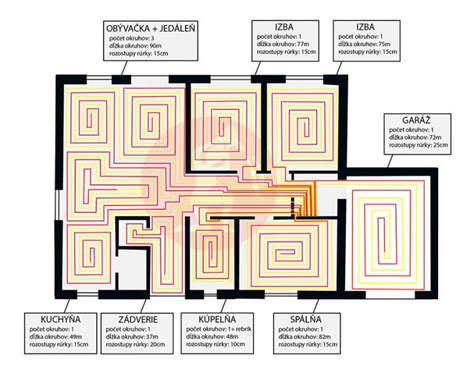

Rozdeľovač a jeho skrinku je vhodné umiestniť čo najviac do stredu dispozície bytu alebo podlažia v rodinnom dome. Týmto sa minimalizujú rozdiely v dĺžke vykurovacích okruhov, čo prispieva k efektívnejšiemu hydraulickému vyváženiu. Skrinky rozdeľovača sú namontované v tesnej blízkosti podlahy a inštalujú sa striktne vertikálne. Neodporúča sa zdvíhať distribučnú jednotku nad 70 cm od podlahovej krytiny; čím bližšie je k úrovni rúrok v poteru, tým efektívnejšie bude systém fungovať. Konštrukcia je spravidla umiestnená v najbližšej miestnosti k vykurovaciemu kotlu, na nenápadnom mieste. Ak ide o vstavanú skrinku, je nutné poznať finálnu skladbu podlahy ešte pred jej osadením. Skrinku rozdeľovača osádzame do takej výšky, aby sa spodná hrana ochranného plechu proti zatečeniu poteru nachádzala 5 mm pod horným okrajom nanášaného poteru.

Postup inštalácie (vstavaná skrinka)

1. Príprava výklenku: V stene sa vytvorí vybranie alebo pripravený výklenok (ak už bol zabezpečený počas stavebných prác).
2. Osadenie skrinky: Nožičky podomietkovej skrinky (ktoré by mali byť výškovo nastaviteľné) sa osadia na surovú podlahu. Skrinku zapustíme do steny tak hlboko, aby jej hrany lícovali s hranami výklenku. Ak je aj hĺbkovo nastaviteľná, s omietkou bude zalícovaný jej rám, ktorý sa založí nakoniec (rozsah posunutia rámu býva až 5 cm).
3. Vyrovnanie: Skrinka musí byť zarovnaná pomocou vodováhy horizontálne aj vertikálne.
4. Upevnenie: Prípadný väčší priestor medzi skrinkou a otvorom v stene vyplníme montážnou penou a skrinku odporúčame dočasne podoprieť, pokým pena zatuhne. Skrinka sa spája so stenou pomocou kotiev.
5. Napojenie potrubia: Kvalitná skrinka má pripravené vyberateľné otvory pre prípadné napojenie hlavného potrubia z každej strany rozdeľovača, resp. pre pretiahnutie káblov zónovej regulácie a napájania.
6. Ochrana pred poterom: Poter bude potrebné oddeliť od všetkých vystupujúcich konštrukčných dielov špárami tak, aby bol umožnený jeho pohyb aspoň 5 mm. Preto sa odporúča potiahnuť dilatačný pás aj priamo do skrinky a upevniť ho na zadnú stenu. Skrinka by mala mať predný ochranný plech odnímateľný, čo umožní lepšiu manipuláciu. Po nalepení dilatačného pásu ho opäť založíme a naň ešte môžeme nalepiť ochrannú fóliu alebo ďalší dilatačný pás.

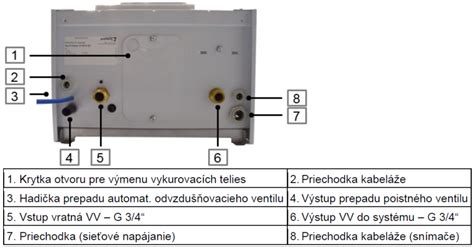

7. Inštalácia rozdeľovača a pripojenie okruhov: Po upevnení skrinky sa namontuje rozdeľovač, pripojí sa prívodné a vratné potrubie a jednotlivé okruhy podlahového kúrenia. Horúca voda prúdi z kotla pozdĺž napájacieho okruhu, ochladená kvapalina prúdi späť do zdroja ohrevu, pričom cirkuláciu zabezpečuje čerpadlo.
