Väzníkový krov bez pomúrnic: Moderné riešenie strešnej konštrukcie

Krov je základom každej strechy, preto je výber správnej konštrukcie kľúčový pre dlhú životnosť a stabilitu celej stavby. V praxi rozlišujeme väzníkový krov a klasický krov. Samostatnú kategóriu, ktorá stojí za zmienku, tvoria väzníkové krovy. Pri hľadaní riešenia vás môžu veľmi ľahko pomýliť slová ako väznica a väzníkový krov. Väznica predstavuje nosný drevený prvok pri tradičných krovoch. Väzníkový krov je však ľahká, priestorovo stužená konštrukcia, ktorá sa skladá z prefabrikovaných dielcov - priehradových nosníkov. Tie sú ako celok dovezené na stavbu a následne kotvené do venca. Toto moderné riešenie prináša so sebou množstvo výhod, najmä pri výstavbe bez tradičných pomúrnic, priamo na železobetónový veniec.

Princíp a konštrukcia väzníkového krovu

Väzníkový krov je moderná strešná konštrukcia zložená z drevených priehradových väzníkov spojených styčníkovými doskami. Systém je mimoriadne pevný a zároveň ľahký, čím menej zaťažuje základy domu. Umožňuje zastrešiť aj rozpätia až do 20 metrov bez potreby vnútorných nosných stĺpov. Hlavnou výhodou priehradových väzníkov oproti klasickému krovu spočíva v tom, že väzníková strecha nepotrebuje podperu (nosný múr) vo vnútri stavby. Celá záťaž je iba na obvodovom murive.

Výroba a spájanie väzníkov

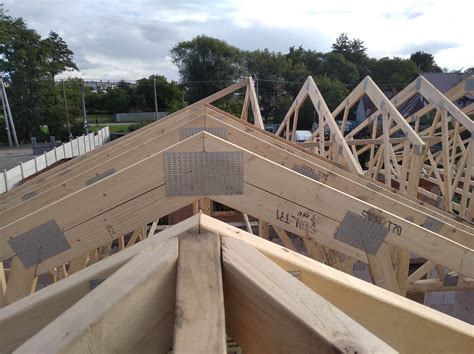

Väzníky sa zhotovujú z drevených, najčastejšie smrekových hranolov, vysušených na požadovanú vlhkosť a ošetrených pred drevokazným hmyzom a hubami, spájaním oceľovými styčníkovými doskami. Ich konštrukcia sa skladá z horného tlačeného a z dolného ťahaného pása (pásnice), ktoré sú vzájomne spojené diagonálami. Styčníkové dosky sú oceľové plechy s vlisovanými tŕňmi, ktoré slúžia na spájanie drevených prvkov väzníka. Táto technológia nahrádza klasické tesárske spoje alebo klince a vytvára extrémne pevné spojenie. Dosky sa do dreva zalisovávajú pod vysokým tlakom pomocou špeciálnych lisov vo výrobe. Vďaka nim je väzníkový krov schopný prenášať obrovské zaťaženia pri minimálnej spotrebe dreva. Samotná výroba prebieha vo výrobných halách špecializovaných firiem, ktoré majú na ich návrh k dispozícii špeciálne programové vybavenie, ako aj výrobné technológie. Vzhľadom na to, že výrobný proces prebieha pod strechou, nie je ovplyvňovaný počasím.

Montáž väzníkov priamo na veniec

Väzníkový krov sa ukladá priamo na železobetónový (ž.b.) veniec bez použitia pomúrnic, a teda spodná hrana väzníkov klesá na výšku ž.b. venca. Investor by mal dohliadnuť pri zalievaní ž.b. vencov na ich dokonalú rovinu. Pri návrhu krovu, vo väčšine prípadov, nie je potrebná žiadna vnútorná nosná stena. Pokiaľ podoprieme väzníky o podperu, o ktorej sme v návrhu neuvažovali, zmení sa jeho statická schéma. Jednotlivé dimenzie reziva a spôn budú odlišné a nemusia vyhovovať povoleným hodnotám využiteľnosti. Väzníky majú určité vypočítané priehyby, ktoré musia byť v budúcnosti umožnené. Z toho dôvodu musia byť nenosné steny minimálne o 50 mm nižšie ako je horná hrana ž.b. venca.

Výhody väzníkového krovu

Väzníkový krov je za ostatné desaťročie stále obľúbenejším riešením. Jeho zásadnou výhodou je možnosť relatívne rýchleho a presného skonštruovania. Tento typ krovu je vyhotovovaný z ľahkých prefabrikátov, tzv. priehradových väzníkov. Väzníkové krovy je možné vyhotoviť na stavbách rôzneho tvaru. Svoje uplatnenie si tak nachádzajú aj na budovách s netradičnou architektúrou. Okrem toho medzi ich hlavné výhody patrí aj nižšia hmotnosť, čo následne znamená aj jednoduchšie vyhotovenie nosnej konštrukcie.

• Eliminácia vnútorných nosných stien: Strecha z väzníkov nepotrebuje podperu pomocou nosného muriva alebo stĺpu vo vnútri stavby. Máme teda v dome iba nenosné priečky, pod ktoré nemusíme robiť základové pásy z betónu. Väzníková konštrukcia často šetrí peniaze, pretože slúži zároveň ako nosná konštrukcia stropu. Odpadá vám tak nutnosť realizovať drahý betónový monolitický strop.
• Integrovaná nosná konštrukcia stropu: Osadením väzníkovej strechy máme zároveň namontovanú aj nosnú konštrukciu pre strop v celom dome. Priehradový drevený väzník má hornú a dolnú pásnicu, ktoré sú pevne spojené výplňovou konštrukciou väzníka. Horná pásnica je v sklone strechy a spodná je vodorovná.
• Úspora priestoru a materiálu: Keďže nepotrebujeme nosné priečky vo vnútri domu, použijeme na oddelenie jednotlivých izieb oveľa tenšie priečkové murivo. Ak obvodové murivo má hrúbku 350 mm a priečka iba 150 mm, na každom dĺžkovom metri nosnej priečky v dome získame až 0,2 m². Pri dĺžke nosných priečok 20 m to budú 4 m².
• Rýchla montáž: Montáž konštrukcie väzníkovej strechy na dom trvá približne jeden až dva dni podľa zložitosti tvaru väzníkov. Oproti klasickému krovu, kde to trvá niekoľko dní, je to "závratná" rýchlosť. Celý proces je extrémne rýchly a bežný rodinný dom zastrešíme v priebehu jedného pracovného dňa.
• Ekonomická výhodnosť: Väzníkový krov sa montuje kratšie, a preto je výhodnejší. Na väzníky sa spotrebuje menej dreva, čo má tiež vplyv na cenu. Užšie murivo je samozrejme lacnejšie ako nosné. Zastrešenie krovom z drevených väzníkov je vzhľadom na jednoduchosť a vysokú rýchlosť výroby, ako aj podstatne nižšiu spotrebu dreva oproti tradičným krovom veľmi ekonomické.
• Ľahkosť konštrukcie: Väzníkový krov je v porovnaní s klasickým krovom o 30 až 40 % ľahší. To znamená nižšie nároky na nosnosť obvodových stien a základových pásov budovy. Nízka hmotnosť uľahčuje manipuláciu pri montáži, no napriek tomu si vyžaduje použitie zdvíhacej techniky.
• Možnosť realizácie plochých a nízkych striech: Väzníkový krov sa dá navrhnúť s malým, alebo skoro žiadnym sklonom. To má za následok, že plocha strešnej krytiny je menšia oproti tej istej streche s väčším sklonom. Plochá strecha z väzníkov je taktiež výborné riešenie. Väzníkové krovy sú mimoriadne efektívne pri nízkych sklonoch, typicky od 5° do 25°. Najčastejšie sa však stretávame s optimálnym sklonom okolo 30°, kedy krov vyzerá esteticky a dobre odvádza zrážky. Pri veľmi nízkych sklonoch je väzník často jedinou ekonomickou cestou, ako vytvoriť stabilnú strechu.
• Možnosť úložného priestoru: Zopár ľudí má zakorenený mýtus o tom, že väzníky nemôžu mať úložný priestor. Avšak pravda je taká, že takmer do každej konštrukcie vždy zakomponujeme úložný priestor. Hoci väzníky kvôli svojej priehradovej konštrukcii neumožňujú plnohodnotné obytné podkrovie, úložný priestor vytvoriť vieme. V stredovej časti väzníka môžeme navrhnúť takzvaný „pôjd“, kde uložíte sezónne veci alebo ľahký materiál. Je však dôležité s týmto zaťažením počítať už pri statickom návrhu krovu. Podlahu v tomto priestore zvyčajne tvoríme z kvalitných smrekových dosiek.

Väzníkový krov verzus klasický krov: Porovnanie

Uprednostniť moderný väzníkový krov, alebo radšej staviť na klasickú konštrukciu? To je veľmi častá a neľahká otázka každého, kto sa chystá na stavbu alebo kompletnú rekonštrukciu strechy. Pred stavbou alebo kompletnou rekonštrukciou strechy je vhodné zvážiť všetky možnosti a parametre strechy. Patrí medzi ne aj konštrukčné riešenie krovu. Dnes sa stále vo väčšej miere využívajú väzníkové krovy, ktoré sú vhodným riešením pre malé bungalovy, ale aj väčšie haly. Klasické krovy však majú na trhu stále svoje miesto. Ak riešite „väzníkový krov vs klasický krov“, rozdiel je najmä v princípe a spôsobe realizácie.

Kedy zvoliť väzníkový krov a kedy klasický?

Pokiaľ však neplánujete využívať priestor krovu ako obytné podkrovie a chcete strechu s miernym sklonom (pod 25°) alebo zložitejším tvarom, je pre vás pravdepodobne vhodnejší väzníkový krov. Taktiež pokiaľ preklenujete väčšie rozpätia, napríklad máte dom v tvare štvorca o rozmeroch 12x12 m bez vnútorných nosných stien alebo stĺpov, potom je väzníkový krov viac-menej jediná možnosť. Pre väzníkový krov na bungalov platí jednoduchá logika: bungalov zvyčajne nepotrebuje obytné podkrovie, ale potrebuje čistú a otvorenú dispozíciu. Vďaka veľkým rozpätiam získate otvorené denné zóny bez stredových podpier.

Pokiaľ chcete plnohodnotne využívať priestor krovu ako obytné podkrovie, tradičný krov je viac-menej jediná možnosť. Výhodnejší je takisto pokiaľ chcete väčší sklon strechy (nad 30°) a preklenujete menšie rozpätia (približne do 8-10 m) pri pomerne jednoduchom tvare strechy. Tradičnému krovu najviac sedí sedlová strecha (v tvare písmena A) na domoch s jednoduchým obdĺžnikovým tvarom. Klasický krov je správna voľba vtedy, keď chcete podkrovný byt, úložný priestor alebo otvorený interiér so šikminami. Pri tradičnom krove hrá veľkú rolu remeselná kvalita a presnosť spracovania.

Príprava stavby a proces montáže väzníkového krovu

Príprava stavby na väzníkový krov je kľúčovým krokom, ktorý zabezpečuje úspešnú montáž a dlhú životnosť strešnej konštrukcie. Aby sa predišlo komplikáciám, je dôležité odsúhlasiť nosný systém, ktorý bude podporovať váhu krovu. Skutočné rozmery stavby musia byť presne overené pred zadaním do výroby, aby sa zabezpečila správna funkcia a stabilita. Pri návrhu krovu, či už tesárskeho alebo väzníkového, hrá dôležitú úlohu dispozícia nosného systému stien (obvodové a vnútorné nosné steny). Každý krov navrhujeme vždy na konkrétny nosný systém.

Fázy prípravy a výroby

1. Návrh a projektová dokumentácia: Projektanti sa v prvej fáze návrhu väzníkového krovu riadia projektovou dokumentáciou poskytnutou investorom.
2. Zameranie skutočných rozmerov: Skôr ako začneme krov vyrábať, projektanti si overujú a potvrdzujú skutočné rozmery stavby, polohu komína a iných telies zasahujúcich do strešného priestoru. Zameriavajú sa najmä nosné múry, umiestnenie komína, ale aj iné detaily. Navrhnutý krov upravujeme vždy podľa skutočných rozmerov stavby. Výsledný väzníkový krov dodávame na skutočnú stavbu a nie na projektovanú.
3. Spracovanie údajov a výrobné výkresy: Po zameraní stavby sa získané údaje spracúvajú v projekčnej kancelárii, kde sa pre výrobu vyhotovia výrobné výkresy.
4. Výroba reziva a montáž väzníkov: Vo výrobe sa na základe výrobných výkresov nareže rezivo na špeciálnej píle zameranej na presnosť rezu. Následne sa na lisovacom stole pripraví šablóna, kde sa narezané rezivo vyskladá do požadovaného tvaru pre danú väzníkovú konštrukciu. Na jednotlivé spoje sa ukladajú oceľové styčníkové dosky, ktoré sa pomocou automatizovaného lisu vtlačia do spojov, čím vznikne nerozoberateľný spoj. Veľkosť a umiestnenie styčníkových dosiek je obsiahnuté vo výrobnej dokumentácii.

Logistika a montáž na stavbe

Prístup kamiónu na stavenisko je tiež nevyhnutný, aby sa materiály dostali na správne miesto. Ak sú jednotlivé časti väzníkového krovu vyrobené, tak sa naložia na dopravný prostriedok, ktorým sa odvezú priamo na stavbu. Montáž začína dovozom hotových väzníkov na stavenisko nákladným autom. Pomocou žeriavu ukladáme jednotlivé väzníky na pomúrnice (v našom prípade priamo na ž.b. veniec) v presne určených rozstupoch. Celý proces je extrémne rýchly a bežný rodinný dom zastrešíme v priebehu jedného pracovného dňa. Následne konštrukciu zavetrujeme a pripravíme na kladenie latovania a krytiny. Pri oboch riešeniach platí bezpečnosť práce vo výškach a dodržanie projektových detailov. Krov musí byť bezpečne ukotvený do venca a chránený proti vztlaku vetra. Používajú sa trámové pätky, uholníky, vruty, klince a pri väzníkoch styčníkové dosky.

Súvisiace práce a detaily pri realizácii väzníkového krovu

Kompletná realizácia väzníkovej strechy sa skladá z určitých fáz od výroby krovu až po montáž strešnej krytiny. Okrem samotnej konštrukcie krovu je potrebné dbať na správne prevedenie ďalších dôležitých vrstiev a prvkov, ktoré zabezpečujú funkčnosť a energetickú efektívnosť strechy.

Parotesný systém a izolácia stropu

Parotesný systém v bungalove je veľmi dôležitá vrstva v skladbe stropu. Hlavný účel je zamedzenie prestupu pár do drevenej konštrukcie krovu. Preto je nesmierne dôležité, aby bola parozábrana 100% hermeticky uzavretá, to znamená bez najmenšej dierky skrz. Ďalšia úloha parozábrany je tiež zamedzenie vzniku mikroprievanu. Kvalitný parotesný systém by mal okrem iného spĺňať hlavne jednu dôležitú vec a to je rovnaká funkčnosť pri dlhej životnosti. Nakoľko sú všetky materiály v parotesnom systéme namáhané vplyvom zmeny teploty musia byť tomu prispôsobené. Pre zákazníka v Beluši sme zabezpečovali kompletné riešenie zateplenia stropu v novostavbe bungalovu s väzníkovým krovom vrátane montáže parotesného systému a ostatných prípravných prác.

Práce na stavbe v súvislosti s parozábranou a izoláciou:

1. Výroba mantinelov na vonkajšej hrane venca: Aby sa zabránilo prefúkaniu izolácie do presahu strechy za obvodový múr vytvára sa debnenie - mantinel na vonkajšej hrane venca. Ideálne riešenie je, keď sa tento mantinel vytvorí z fasádnej izolácie, ktorá sa vytiahne po obvodovom múre hore po strešnú fóliu, alebo aspoň na 50 cm. V niektorých prípadoch sa používa OSB doska.
2. Výroba konštrukcie pre strešný výlez: Pred aplikáciou parozábrany je nutné vyrobiť konštrukciu do ktorej sa po montáži SDK stropu namontujú strešné schody do povaly. Túto konštrukciu je možné urobiť z hrubšej OSB dosky, alebo z dreva.
3. Výroba pochôdznej podlahy na povale: Rovnako pred aplikáciou parozábrany je dobré vyrobiť pochôdznu podlahu na povale. Je to oveľa jednoduchšie ako keby sa to robilo potom ako sa natiahne na strop fólia. Ako podlahu na povale treba použiť klasické dosky nie OSB. Rozdiel je v tom, že drevo dýcha a je paropriepustné, kdežto OSB doska je paronepriepustný materiál - difúzne uzatvorený.
4. Aplikácia parozábrany: Najjednoduchšie riešenie pre montáž parozábrany je, keď sa aplikuje ako prvý krok na hrubej stavbe. To znamená, že stavba je bez priečok, omietok, elektrických rozvodov, stupačiek a podobne. Je ideálne keď sa najprv natiahne parozábrana a následne je možné v prípade potreby urobiť prestup už cez natiahnutú fóliu hore do povaly. Môžu to byť napríklad prestupy el. káblov, káblov pre anténu, alebo kamery, odvetrávanie odpadov, prestupy trubiek pre slnečné kolektory, komín pre plynový kondenzačný kotol (neplatí pre murovaný komín, ten musí byť spravený pred parozábranou) a podobne. Parozábrana sa po natiahnutí na strop musí priečne podbiť. Rozteč podbitia závisí od použitej izolácie stropu. V prípade fúkanej minerálnej vlny s váhou 16 kg na 1m3 by podbitie malo byť každých minimálne 70 cm, no odporúča sa každých 45-50 cm.
5. Oprava a doladenie prestupov: Pred samotným zafúkaním stropu izoláciou sa tieto prestupy ošetria páskou na to určenou aby sme zabezpečili úplnú parotesnoť v parozábrane. Rovnako sa opravia prípadné dierky ktoré vznikli počas ostatných prác. Pozor pri komíne: pri spojení parozábrany a komína na tuhé palivo je nutné najprv na komín nalepiť nobasil a vytiahnuť ho do lepidla. Je to z dôvodu, že len materiály s protipožiarnou ochranou A1 môžu byť kontaktne opreté o komín na tuhé palivo. Parozábrany majú väčšinou triedu reakcie na oheň E.
6. Vyplnenie priestoru medzi priečkami: Aby sa zabezpečila zvuková izolácia medzi miestnosťami je potrebné vyplniť prázdny priestor medzi priečkami a parozábranou. Je možné použiť PUR penu, alebo klasickú rolovanú minerálnu vatu.
7. Fúkaná izolácia: Izolačný materiál sa aplikuje fúkanou minerálnou vlnou. Minimálna odporúčaná hrúbka izolácie stropu je 40 cm. Vyššia hrúbka zabezpečí vyšší tepelný odpor R a tým pádom lepšie izolačné vlastnosti a následnú úsporu financií za energie pri vykurovaní. Pri hrúbke 45 cm je dosiahnutý tepelný odpor R - 11,392 čo je vynikajúce.
8. Konštrukcia pre SDK strop: Sadrokartónová konštrukcia sa kotví priamo na väzníky cez parozábranu. Je nutné použiť diletačnú penovú pásku ktorá sa nalepí na miesto kotvenia závesu a až potom sa pripevní záves. Je to kvôli tomu, aby sa neporušila parozábrana. Pred fúkaním izolácie sa môže urobiť konštrukcia pre SDK, ale so založením SDK dosiek je dobré počkať až potom keď sa nafúka izolácia. Je to hlavne z dôvodu, že pracovník ktorí fúka izoláciu sa musí pohybovať po celej ploche stropu. Aj pri skúsenostiach, praxi a maximálnej opatrnosti sa môže stať, že sa nechtiac urobí pri fúkaní do parozábrany diera. Toto sa dá jednoducho opraviť, pokiaľ je odspodu strop otvorený bez SDK dosiek.

Dôležité aspekty pri výbere a realizácii krovu

Krov je viazaná drevená konštrukcia, ktorá tvorí nosnú časť celej strechy a preto sa kladie naň z hľadiska statiky veľký dôraz. Každá strecha je jedinečná a výber vhodného krovu záleží od množstva faktorov. Každý krov má navrhovať statik alebo projektant.

Faktory ovplyvňujúce návrh a cenu

Do návrhu vstupuje rozpätie, sklon strechy, snehová oblasť, typ krytiny, vietor, požiadavky na podkrovie a detaily kotvenia. Cena závisí od typu krovu, plochy strechy, sklonu, tvaru, náročnosti detailov, druhu krytiny a kvality reziva. Pri rezive cenu ovplyvňuje prierez, dĺžka, triedenie, sušenie a prípadné priemyselné morenie. Najväčším rizikom je podcenenie zaťaženia (sneh, vietor, ťažšia krytina), príliš slabé prierezy alebo nekvalitné drevo. Pri rozhodovaní, či je lepší väzníkový alebo klasický krov, si ujasnite, či chcete podkrovie na bývanie, aký máte tvar strechy a aký je plánovaný termín výstavby.

Materiály a ich ochrana

Na strechu sa najčastejšie používa ihličnaté konštrukčné rezivo (smrek, jedľa), pretože má dobrý pomer pevnosti a hmotnosti. Pre väzníkové krovy sa využíva certifikované rezivo triedy C24, ktoré garantuje požadované statické vlastnosti. Drevo je starostlivo triedené, aby neobsahovalo chyby, ktoré by mohli oslabiť stabilitu strechy. Morenie reziva je kľúčovým krokom k dlhej životnosti vašej strechy, pretože chráni drevo pred škodcami a plesňami. Táto vrstva zabraňuje napadnutiu dreva drevokazným hmyzom a šíreniu húb vplyvom vlhkosti. Ponúkame varianty ako neimpregnované, tak aj morené laty pre maximálnu odolnosť.

Životnosť a údržba

Správne navrhnutý a zrealizovaný drevený krov vydrží bez problémov 80 až 100 rokov. Základom dlhovekosti je kvalitné stavebné rezivo a jeho ochrana pred vlhkosťou a škodcami. Použitie hydroizolačných fólií a zabezpečenie vetrania pod krytinou sú nevyhnutné kroky. Údržba krovu je najmä o pravidelnej vizuálnej kontrole - pri obhliadke strechy a podkrovia sledujeme vlhkosť, stopy po škodcoch a stav poistných vrstiev. Medzi typické príznaky patrí drobný drevný prach, dierky po červotočovi, mäknutie povrchu alebo povlaky plesní. Ak je poškodenie lokálne, často pomôže sanácia a lokálna výmena prvkov.

Základná skladba a odvetranie strechy

Základná skladba strechy: krytina, latovanie, poistná hydroizolácia, konštrukcia krovu, tepelná izolácia, parozábrana a vnútorný obklad. Odvetraná strecha odvádza vlhkosť z konštrukcie a znižuje riziko kondenzácie. Potrebujete správnu vetraciu medzeru, prúdenie od odkvapu po hrebeň a vhodné odvetrávacie prvky podľa typu krytiny.
