Komplexný sprievodca pripojením a prevádzkou elektrického kotla

Vykurovanie elektrinou ponúka všestranné riešenia a stáva sa čoraz aktuálnejším. Predstavuje užitočnú a sľubnú alternatívu k známym vykurovacím systémom, najmä ak elektrina pochádza z obnoviteľných zdrojov. Ako pri všetkých riešeniach vykurovania je však kľúčom k hospodárnej prevádzke elektrického vykurovacieho systému dobré plánovanie.

Úvod do elektrického vykurovania a jeho výhody

Moderné elektrokotle sú dnes považované za ekologické zariadenia. Ich hlavnou výhodou je jednoduchá inštalácia a jednoduchá obsluha. Elektrokotly pracujú v teplovodnom systéme vykurovania rovnakým spôsobom ako plynové kotly s horákom. Veľmi podobná je aj regulácia elektrického kotla. Dokonca rovnaké sú aj regulátory, ktoré sa pre reguláciu kotlov a vykurovanie používajú.

Elektrické kotle sú ekologické zdroje tepla, s čistou prevádzkou. Na rozdiel od kotlov na uhlie, krbových kachlí alebo peletových kotlov, nemusíte zháňať kurivo a riešiť jeho skladovanie. Okrem toho, elektrokotle nepotrebujú komín a ich montáž, aj obsluha je veľmi jednoduchá. V porovnaní s tepelnými čerpadlami alebo automatickými kotlami na pevné palivá je obstarávacia cena kotlov na elektrinu neporovnateľne nižšia.

Typy elektrických vykurovacích systémov a ich špecifiká

Pri vykurovaní elektrickou energiou je možné rozlišovať medzi priamym a časovo oneskoreným vykurovaním miestností. Príkladom priamych elektrických ohrievačov sú rýchle ohrievače Viessmann, infračervené ohrievače, sálavé ohrievače a nástenné konvektory. Tieto ohrievače sa zapínajú a vytvárajú teplo okamžite. Priame ohrievače môžu pracovať konvekciou alebo sálaním.

Elektrické akumulačné vykurovacie telesá, naopak, vyhrievajú miestnosť s časovým oneskorením, aj keď už nie sú pripojené k zdroju energie. Sú vybavené akumulačným médiom, napríklad prírodným kameňom. Zvyčajne majú aj ventilátor na vykurovanie konvekciou.

Do kategórie elektrických vykurovacích telies patria aj elektrické kúpeľňové radiátory. Tie sú užitočné najmä vtedy, ak je ústredné vykurovanie v lete vypnuté, ale v kúpeľni je potrebné zvýšiť teplotu.

Priamovýhrevný elektrický kotol má takmer bezobslužnú, bezhlučnú prevádzku a jeho výhodou je okamžitý výkon. Nevýhodou je vyššia spotreba elektriny na vykurovanie. Elektrokotol akumuláciou tepla pracuje na tzv. Teplovodnom princípe, kedy odporové vykurovacie tyče ohrievajú vodu vo vykurovacej sústave. Je dôležité rozlišovať medzi akumulačnými a prietokovými elektrickými kotlami. Akumulačné kotly spotrebúvajú menej energie na ohrev, ale vyžadujú priestor na nádrž.

Okrem vykurovania priestorov sa elektrina môže používať aj na ohrev vody. Elektrické ohrievače vody sú k dispozícii na rôzne účely. Okrem iného sa môžu používať na decentralizované zásobovanie teplou vodou.

Kedy sa elektrický kotol oplatí?

Vhodnosť zdroja tepla pre konkrétny dom záleží na úrovni zateplenia, na tepelných stratách aj životnom štýle domácnosti. Odborníci ich odporúčajú predovšetkým v stavbách, ktoré sú kvalitne zateplené. To znamená, že majú nízke tepelné straty a nepotrebujú toľko energie na vykurovanie. K takýmto stavbám patria hlavne nízkoenergetické alebo pasívne domy. Vykurovať elektrinou sa tak oplatí hlavne pri moderných nízkoenergetických stavbách, prípadne pri starších domoch po dôkladnom zateplení.

Elektrické kotle sa používajú aj ako doplnkový zdroj aj k novším spôsobom vykurovania ako je tepelné čerpadlo alebo solárne termické kolektory. V chladných obdobiach, keď primárny zdroj nevykúri objekt na tepelnú pohodu, zapojí sa aj elektrokotol.

Pre malé domy a byty sa odporúča inštalácia a pripojenie elektrického kotla na vykurovanie. Hoci použitie elektrického kotla na vykurovanie priestoru nie je tak bežné, stále existuje táto možnosť. Odporúča sa pre priestory bez zložitých vykurovacích systémov, kde je výkon kotla dostatočný (bežne 1 kW na 10 m²).

Náklady a efektívnosť elektrického vykurovania

Ako pri všetkých riešeniach vykurovania je však kľúčom k hospodárnej prevádzke elektrického vykurovacieho systému dobré plánovanie. Napriek tomu sa vynára otázka, či vykurovanie elektrinou nestojí príliš veľa. Tu treba zohľadniť prevádzkové aj obstarávacie náklady. Tie sú zvyčajne nízke. Investičný prah je nízky, najmä v prípade malých elektrických ohrievačov.

Rozhodujúcim faktorom v otázke nákladov je prevádzka a s ňou spojená spotreba energie. Náklady na elektrickú energiu sú totiž oveľa vyššie ako náklady, ktoré vznikajú pri tradičnejších zdrojoch energie. Všetky elektrické ohrievače Viessmann premieňajú takmer 100 % elektrickej energie na tepelnú energiu. Vysoká účinnosť síce zabezpečuje nízke náklady na vykurovanie, ale o tom, či sa dosiahnu skutočné úspory, rozhoduje spôsob používania jednotlivých spotrebičov.

Spotrebu elektrického ohrievača možno rýchlo určiť z jeho menovitého výkonu. Napríklad spotrebič s menovitým výkonom 1000 wattov spotrebuje 1 kilowatt za hodinu. Ak je výkon 2000 wattov, spotreba je zodpovedajúco 2 kilowatty za hodinu. Na výpočet nákladov na elektrickú energiu v eurách musíme poznať náklady na kilowatthodinu (kWh), ako aj menovitý výkon a čas prevádzky.

Hlavnou nevýhodou elektrokotlov je cena elektriny. Tá síce v posledných niekoľkých rokoch stagnuje, ale ťažko sa predvída jej ďalší vývoj.

Príklad výpočtu prevádzkových nákladov

Pre lepšiu predstavu o prevádzkových nákladoch uvádzame príklad:

Technické požiadavky a bezpečné pripojenie elektrického kotla

Na rozdiel od bežného vykurovacieho systému, v ktorom vykurovacia voda cirkuluje a prenáša teplo z miestnosti do miestnosti, je vykurovanie elektrinou oveľa jednoduchšie. Často stačí len pripojenie k elektrickej sieti a v závislosti od typu vykurovania aj bežná zásuvka. Kľúčovú úlohu pri fungovaní elektrického vykurovania zohráva vykurovací odpor. V každom type elektrického vykurovania sa nachádza elektrický vodič, ktorý je napájaný prostredníctvom pripojenia k zdroju energie. Dôležité: elektrická energia je potrebná pre každý vykurovací systém.

Najčastejšie sa výkon elektrokotlov pohybuje od 4 do 60 kW a dokážu tak pokryť vykurovanie menších miestností i väčších domov. Výkon elektrokotla je potrebné vybrať s ohľadom na tepelné straty objektu. Pri výbere elektrokotla je potrebné, rovnako ako pri voľbe každého iného zdroja tepla, poznať tepelnú stratu domu. Čím nižšia je, tým lepšie, pretože nebudete odoberať toľko elektriny.

Upozornenie z praxe: Máme elektrický kotol 28kW, je pripojený na 3 fázy. Z toho vyplýva, že prúd odoberaný 28kW kotlom je približne 40,46 A. Objavili sa technické problémy, keď zákazník kúpil takýto kotol, ale v elektromerovom rozvádzači mal hlavný istič 25A. Kúpa takéhoto kotla nebola najlepšou voľbou, pretože istič by nebol dostatočný. Vždy si objednajte aktívneho elektrikára s dlhoročnou praxou! Konzultácia (možno aj s úvodnou obhliadkou) vopred by vás vyšla na 20-60€.

Bezpečnostné pokyny a pravidlá pripojenia

• Vodiče pripájajte výhradne cez svorkovnice alebo spájkovaním.
• Zabezpečte ochranu ohrievača vody pomocou RCD (prúdový chránič) a uzemnenia. Bez uzemnenia nesmie byť zariadenie nikdy pripojené k sieti.
• V prípade dvojvodičovej siete je potrebné vytvoriť uzemňovací systém. Pre staršie byty bez uzemnenia je možné kotol pripojiť cez RCD a automatický istič, prípadne pomocou núdzového ističa kombinujúceho oba typy ochrany.
• Zabezpečte kvalitnú ochranu vedenia pred vlhkosťou, najmä ak sa bude nachádzať v blízkosti elektrických spotrebičov.
• Pre jednotky s výkonom do 3,5 kW je možné priviesť zásuvku na miesto pripojenia kotla k elektrickej sieti. V tomto prípade je minimálny prierez kábla 2,5 mm² (medené vodiče).
• Ak zariadenie pracuje s výkonom nad 3,5 kW, je zakázané používať energiu zo zásuvky, pretože by nemusela vydržať také zaťaženie.
• Bojlery s výkonom do 4 kW je možné pripojiť k jednofázovej sieti 220 V. V sieti 220 V je bezpodmienečne nutné pripojiť elektrický kotol pomocou dvojpólového ističa.
• Po zvolení spôsobu pripojenia je potrebné implementovať pripojenie RCD a ističa na linke obsluhujúcej jednotku. Odporúča sa inštalovať ochranné vybavenie na rozvádzači, ak je napájanie zo zásuvky, alebo v blízkosti samotného objektu, ak ide o priame napájanie zo štítu, pre jednoduchšiu a bezpečnejšiu údržbu.

Špecifické požiadavky pre elektródové kotly

Pri inštalácii elektródového kotla je potrebné zvážiť nasledujúce pravidlá:

• Chladiacu vodu (vodu) nastavte podľa požiadaviek výrobcu zariadenia. Napríklad spoločnosť Galan dôrazne odporúča používať tekutinu Argus-Galan, ktorá sa musí každých 5 rokov meniť, ako nosič tepla pre modely elektrických kotlov, ako sú Volcano, Geyser a Hearth. Pri modeli Galan-BeeRT by sa mala používať iba destilovaná voda.
• Uistite sa, že ste vypláchli starý vykurovací systém zo soľných usadenín (táto požiadavka nie je relevantná pre nový plynovod). Faktom je, že kontaminované radiátory nepriaznivo ovplyvnia hustotu chladiacej kvapaliny, ktorá môže byť ešte horšia pri prevádzke elektródového kotla.
• Optimálny prietok chladiacej kvapaliny je 8 litrov na 1 kW výkonu zariadenia.
• Teleso ohrievača musí byť namontované v striktne zvislej polohe.
• Pri výbere nových radiátorov kupujte výrobky z bimetalového alebo primárneho hliníka. Pri inštalácii elektródového kotla nikdy nepoužívajte liatinové batérie.
• Ak nie je dostatočný výkon jedného z nich, môžete nainštalovať niekoľko ohrievačov v sérii.

Montáž a prvé spustenie elektrického kotla

Pri montáži elektrického kotla je potrebné dbať na spoľahlivosť nástenných držiakov. Kotol by nemal byť inštalovaný na sadrokartónovú stenu, ak nie sú dodržané špecifické pokyny výrobcu. Pri inštalácii akumulačného kotla s nádržou s objemom do 100 litrov by hrúbka kotvy mala byť minimálne 8 mm. Po pripravení celého vykurovacieho systému na miesto inštalácie je možné pristúpiť k pripojeniu kotla k elektrickej sieti. Pri inštalácii prietokového ohrievača, ktorý je ľahší a menší, je proces časovo menej náročný.

Postup montáže

1. Označte stenu podľa umiestnenia upevňovacích prvkov.
2. Zmerajte a preneste na stenu vzdialenosť potrebnú na montáž upevňovacích uší.
3. Vŕtačkou vyvŕtajte otvory v stene a vložte hmoždinky.
4. Po bezpečnom upevnení ohrievača na stenu je možné pripojiť káble.

Uvedenie do prevádzky

Po dokončení všetkých elektrických prác je potrebné zariadenie uviesť do prevádzky.

1. Najprv skontrolujte integritu a tesnosť všetkých vodičov a potrubí.
2. Ak nie sú zistené žiadne odchýlky, môžete pristúpiť k zapnutiu napájania: Otvorte ventily na potrubiach (studený a horúci okruh).
3. Zapnite istič a RCD.

Inteligentné ovládanie a regulácia kotla (JABLOTRON 100+)

Systém zabezpečenia JABLOTRON 100+ ponúka moderné riešenie na ovládanie elektrických alebo plynových kotlov prostredníctvom prejazdovej zásuvky s vyvedeným výstupom PG. Toto riešenie je navrhnuté s dôrazom na rýchlosť a jednoduchosť inštalácie, pričom zároveň umožňuje komfortné užívateľské ovládanie kotla.

Potrebné vybavenie a predpoklady

• Ústredňa systému JABLOTRON 100+.
• Prejazdová zásuvka s výstupom PG (konkrétne model JB-162N-PLUG).
• Software F-Link verzie 2.6.1 alebo novšej, ktorý je nevyhnutný pre podporu periférie JB-162N-PLUG.
• Znalosť manuálov všetkých použitých komponentov je kľúčová pre správne zapojenie.

Postup zapojenia prvkov

Samotné zapojenie je v praxi pomerne jednoduché. Stačí pripojiť zásuvku JB-162N-PLUG do sieťovej zásuvky umiestnenej v blízkosti kotla. Následne je potrebné pripojiť ovládací kontakt zásuvky na príslušné svorky kotla. Je dôležité poznamenať, že umiestnenie a označenie týchto ovládacích svoriek sa môže líšiť v závislosti od konkrétneho modelu kotla. Preto je nevyhnutné dôkladne preštudovať manuál vášho kotla alebo kontaktovať jeho dodávateľa pre presné informácie.

Nastavenie a naprogramovanie systému

1. Nastavenie PG logiky: V systéme JABLOTRON 100+ je potrebné nastaviť PG výstup. Odporúča sa tento výstup pomenovať napríklad „Topenie“. Následne sa nastaví spínacia logika a funkcia zapnúť/vypnúť podľa vašich potrieb.
2. Priradenie termostatu a zásuvky: Ďalším krokom je priradenie termostatu do systému. Termostat môžete umiestniť na ľubovoľnú pozíciu a nastaviť ho tak, aby komunikoval s PG výstupom „Topenie“. Rovnako je potrebné priradiť zásuvku JB-162N-PLUG na ľubovoľnú pozíciu v systéme a nastaviť ju na spomínaný PG výstup „Topenie“.
3. Registrácia alarmu: V rámci systému JABLOTRON SECURITY je možné registrovať alarmy, čo môže byť užitočné pre monitorovanie stavu vykurovacieho systému.

Ovládanie kotla

Systém JABLOTRON 100+ umožňuje flexibilné ovládanie kotla:

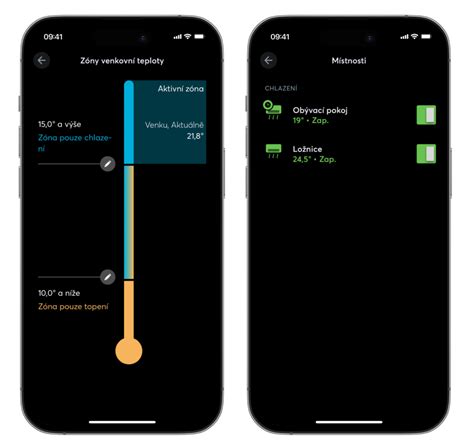

• Lokálne a diaľkové ovládanie: Kotol je možné ovládať priamo z termostatu, čo predstavuje lokálne ovládanie. Pre väčšie pohodlie je však k dispozícii aj diaľkové ovládanie prostredníctvom mobilnej aplikácie MyJABLOTRON.
• Nastavenia v aplikácii: Používateľ môže vykonávať nastavenia termostatu priamo vo svojej mobilnej aplikácii MyJABLOTRON. Pokročilejšie nastavenia, ktoré sú zvyčajne určené pre montážnych technikov, je možné vykonať z aplikácie MyCOMPANY.

Administratívne náležitosti: Komunikácia s distribučnou spoločnosťou (PDS)

V prípade, že ste sa rozhodli pre elektrické vykurovanie na vašom odbernom mieste, potrebujete k nemu najskôr získať vyjadrenie a povolenie od príslušného prevádzkovateľa distribučnej siete (ďalej len PDS). V tomto kroku zasielate žiadosť distribútorovi, pod ktorého spadá vaše odberné miesto a s ktorým budete uzatvárať alebo máte uzatvorenú Zmluvu o pripojení do distribučnej sústavy. V žiadosti môžete zvoliť aj viac bodov naraz podľa toho, čo potrebujete na odbernom mieste realizovať.

Hlavní prevádzkovatelia distribučnej siete na Slovensku

• Ak je odberné miesto na území spoločnosti Stredoslovenská distribučná, a.s.
• Ak je odberné miesto na území spoločnosti Západoslovenská distribučná, a.s.
• Ak je odberné miesto na území spoločnosti Východoslovenská distribučná, a.s.

Pri tejto zmene dochádza k výmene elektromera alebo k výmene pomocného prístroja, v závislosti od vašej súčasnej sadzby.
