Stropom rozumieme celý konštrukčný systém. Pritom rozlišujeme tri funkčné vrstvy: skladbu podlahy, nosnú štruktúru a stropný podhľad. Pretože zvolená nosná štruktúra je dominantná vrstva, označujú sa stropné systémy podľa tejto nosnej vrstvy. Drevené stropné konštrukcie, napriek svojej dlhej histórii, stále predstavujú životaschopné a atraktívne riešenie. Drevené stropy vzájomne oddeľujú jednotlivé poschodia alebo slúžia ako horný uzáver miestností/priestorov.

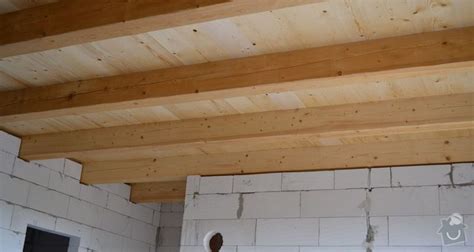

Drevený trámový strop si toho pamätá veľa. Začal sa používať už v 19. storočí a na Slovensku patrí k tradičným. Trámové stropy majú na našom území silnú tradíciu siahajúcu až do začiatku 11. storočia a potom v každom ďalšom historickom období s rôznymi obmenami systémov. Drevené stropy predstavovali osvedčené riešenie pre každý druh stavby, či už sa jednalo o reprezentačné priestory alebo hospodárske budovy. Ich výroba sa dedila z generácie na generáciu, čo prispelo k ich rozvoju a prispôsobovaniu meniacim sa potrebám. Materiál pre ich výrobu bol vždy ľahko dostupný a veľmi trvanlivý. Drevené stropy tiež plnili význam akéjsi „druhej strechy“ a dodávali ľuďom pocit domova a bezpečia.
Ak ste sa nasťahovali do staršieho domu a neviete, či vám strop nad vašou hlavou vydrží, ak je drevený, je veľká pravdepodobnosť, že vás hoci aj prežije. Drevené stropy sú, pre malé zaťaženie od vlastnej tiaže v porovnaní s masívnymi stropmi (železobetónové monolitické, montované a polomontované na báze tehly alebo porobetónu), označované ako ľahké konštrukcie. Ich výhodou je okrem spomínaných výborných tepelno- a zvukovoizolačných vlastností i suchý proces pri zabudovávaní. Okrem toho sa vyznačuje relatívne nízkou váhou. Novodobý stropný systém z I-nosníkov predstavuje evolúciu v práci s drevom. Spája overenú tradíciu s modernou technológiou lepenia a lisovania. Drevený trámový strop, kedysi bežná súčasť tradičných obydlí, si aj v modernej výstavbe nachádza svoje miesto, najmä v bungalovoch a drevostavbách, kde prináša pocit útulnosti a rýchlosť realizácie. Investori aj architekti sa v rámci nového úsporného a ekologického myslenia vrátili k ich najväčším výhodám: malej plošnej hmotnosti, jednoduchej technológii výroby a možnosti zaistiť dobrú tepelnú a akustickú izoláciu. Hoci sa na prvý pohľad môže zdať jednoduchý, správne navrhnutie a zhotovenie dreveného trámového stropu si vyžaduje pozornosť k detailom a pochopenie jeho technických vlastností.
Základná Konštrukcia a Nosné Prvky
Úlohou stropných konštrukcií je primárne rozdelenie budovy po výške. Nosnú funkciu trámových stropov plnia stropné trámy, nazývané aj stropnice. Tieto trámy sú pravidelne rozmiestnené v osovej vzdialenosti od 0,9 do 1,2 metra. V prípade nepravidelného pôdorysu budovy sa ich rozmiestnenie prispôsobuje vejárovito. Hlavnými nosnými prvkami sú stropné trámy, (stropnice) osovo vzdialené 900 až 1 200 mm. Stropné trámy sa najčastejšie vyrábajú zo smrekového, jedľového a smrekovcového dreva.
Prierez stropníc, teda ich šírka (b) a výška (h), je daný predovšetkým rozpätím stropu a očakávaným zaťažením. Typické rozmery sa pohybujú v rozmedzí šírky 80 až 200 mm a výšky 120 až 300 mm. Orientačne sa šírka pohybuje v rozmedzí od 80 do 200 mm a výška od 120 do 300 mm. Empirický vzťah udáva, že výška profilu sa približne vypočíta podľa vzťahu h = 20. Pre rýchly odhad výšky trámu možno použiť empirický vzťah: h = (20 x l) + 180 (mm), kde 'l' predstavuje rozpätie v metroch. Pomer výšky stropnice k jej šírke sa zvyčajne pohybuje od 7/5 do 2. Pre prípady s väčšími rozpätiami a intenzívnejším namáhaním je možné spriahnuť dva alebo viac prierezov na výšku pomocou svorníkov, čím sa zvýši ich nosnosť a stabilita. Pri dlhších rozpätiach a vyšších namáhaniach je možné spriahnuť dva alebo viac prierezov na výšku pomocou svorníkov, čím sa zvyšuje ich únosnosť a tuhosť.
Dĺžka uloženia stropníc na nosnú stenu je dôležitým parametrom, ktorý sa volí v rozmedzí od 150 do 200 mm. Dĺžka uloženia stropníc v nosnej stene je dôležitým konštrukčným detailom a zvyčajne sa pohybuje v rozmedzí od 150 do 200 mm. Minimálna šírka uloženia je 80 mm. Toto uloženie zabezpečuje správny prenos zaťaženia na zvislé nosné konštrukcie. Trámy sú uložené buď v drážke, alebo na rímse v nosnej stene.
V stavebníctve platí zlaté pravidlo: konštrukčné drevo by malo mať vlhkosť maximálne 20 %. Realita na slovenských stavbách je však často iná. Používa sa čerstvé rezivo priamo z píly, ktoré má vlhkosť často 35 - 40 %. Mokré drevo má výrazne nižší modul pružnosti. Zjednodušene povedané: mokrý trám sa začne krútiť a prehýbať už pod jeho vlastnou váhou. Ak na takýto podklad namontujete sadrokartón, praskliny sú len otázkou času. Keďže ide o prvky veľkých prierezov (šírka 80 až 200 mm; výška 120 až 300 mm; v závislosti od zaťaženia a rozpätia) nevyhneme sa praskaniu trámov, pokiaľ nebudú z lepeného dreva. Treba to vziať do úvahy hlavne pri strope s priznanými trámami. Tu sa, samozrejme, kladú aj vyššie požiadavky na povrchové opracovanie (minimálne hobľovaním).
Strop má dve tváre. Tvár prvá - podhľad, ktorý tvoria fabióny a nerovný povrch, za ktorým sa skrýva trstina, ktorou ju vyplnený. Druhou tvárou je podlaha, ktorú takisto netreba zanedbať.
Typy Drevených Trámových Stropov
Drevené stropy sa delia na dve skupiny: stropy deskové a stropy nosníkové. Doskové (alebo tiež povalové) sú tvorené trámami, na sraz kladenými vedľa seba a spojenými klínky alebo skobami. Vytvorí tak spolupôsobiacu dosku, ktorá zaťažuje stenu vo všetkých miestach podoprenia. Nosníkové stropy sa skladajú z nosníkov (lepený nosník, priehradový nosník, trám), ktoré sú vzájomne odsadené a zhora zaklopené záklopom. Nosníky zaťažujú steny lokálne v mieste uloženia do muriva (kapsa).

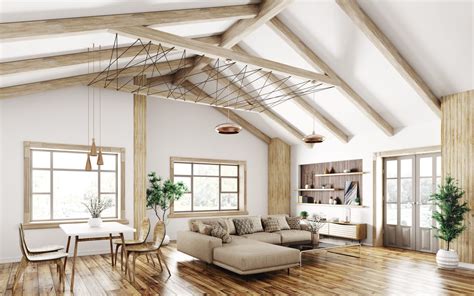

Trámový strop s priznanými trámami
V tomto prípade sú stropné trámy viditeľné z interiéru, čo dodáva priestoru rustikálny a autentický charakter. Na hornú stranu stropníc sa priamo nabíjajú podlahové dosky s hrúbkou 30 až 40 mm. Na priznané trámy sa zvrchu pribíjajú podlahové dosky s hrúbkou 30 až 45 mm alebo záklop s hrúbkou 25 mm. Alternatívou je drevený záklop z 25 mm hrubých dosák s násypom, v ktorom sú uložené ďalšie, menšie trámce (rozmery napr. 120/60 mm) slúžiace na pribitie podlahy. Najtypickejšou konštrukciou jednopodlažných sedliackych obytných domov je trámový strop s priznanými stropnicami so záklopom z prekladaných dosák s hrúbkou 25 mm a hlinenou mazaninou. Hlinenú mazaninu je možné nahradiť napríklad škvárovým násypom. Násyp zvyšuje požiarnu odolnosť. Záklop môže byť aj čiastočne zapustený. Takýmto spôsobom vieme zmenšiť hrúbku stropu s tým, že trámy sú čiastočne priznané.
Trámový strop s rovným podhľadom
Pri klasických trámových stropoch s požiadavkou na rovný podhľad sa stropnice zo spodnej strany obkladajú doskami hrubými 25 mm, ktoré sa následne omietajú na trstinovom pletive, alebo sa používa drevený obklad. Pre zvýšenie požiarnej bezpečnosti sa podhľad môže pripevniť na špeciálne trámce, ktoré prenášajú len zaťaženie od vlastnej tiaže podhľadu, čím sa zabráni prenosu prípadných priehybov stropníc do podhľadu. Takisto sa týmto spôsobom zvýši nepriezvučnosť konštrukcie. Trámové stropy s podhľadom na hranoloch predstavujú dvojitú nosnú konštrukciu. Spodné hranoly dimenzie približne 100/180 mm slúžia len na prenos záťaže samotného podhľadu. Prípadné priehyby stropníc sa v tomto prípade neprenášajú do podhľadu.
Trámový strop s krížovými vzperami
Pre stropy s väčšími rozpätiami, typicky od 6 do 10 metrov, je vhodný trámový strop s krížovými vzperami. V tomto systéme sú stropnice navzájom rozopreté pomocou krížových stužidiel s profilom 40 × 80 mm, umiestnených v pravidelných vzdialenostiach 1 až 1,5 metra. Pevné rozoprenie a stabilita konštrukcie je zabezpečená oceľovým ťahadlom s rektifikačným článkom, ktorý umožňuje presné nastavenie napätia.
Fošňový strop
Ďalšou modernou konštrukciou, vynútenou najmä úsporou reziva, sú fošňové stropy. Ide o pomerne moderné konštrukcie, ktoré boli vynútené úsporou reziva. Pri americkom type fošňového stropu preberajú nosnú funkciu fošne s dimenziou približne 60 × 240 mm, kladené v osovej vzdialenosti 600 mm. Tieto sú zabezpečené proti klopeniu krížovými vzperami vzdialenými od seba 1,5 metra. Fošne sú zvyčajne obojstranne obité doskami s hrúbkou 24 mm alebo OSB doskami. V konštrukcii známej ako parsimon plnia nosnú funkciu stropnice zo zbíjaných fošní. Prierez stropnice tvorí stredný profil 26 × 120 až 240 mm, obitý obojstranne fošňami 30 až 50 × 120 až 240 mm. Stredný profil je vysunutý tak, aby tvoril vymedzovací nos na uloženie tehál. Osová vzdialenosť stropníc je 330 mm, určená rozmerom tehly. Tehlové vložky sú izolované od nosníkov pásmi lepenky alebo asfaltovým náterom a po položení sa zalejú riedkou maltou. Proti klopeniu sú stropnice rozopreté presne prirezanými vložkami z dosák vo vzdialenosti 1 až 1,5 m. Každá tretia až štvrtá stropnica je ukotvená do nosnej steny trámovými kliešťami.
Kazetový strop
Tento typ stropu vzniká vložením priečnych trámov, nazývaných "výmeny", medzi hlavné stropné trámy (stropnice). Výmeny majú často polovičnú výšku stropníc a sú do nich začapované. Stropnice a výmeny sú v tomto prípade spravidla priznané, prípadne môžu byť obložené dreveným obkladom alebo upravené omietkou na trstinovom pletive. Pri obkladaných stropoch sú výmeny falošné, zbíjané z dosák. Kazetová štruktúra stropu sa používala pri náročnejších estetických požiadavkách, s využitím obkladov zo vzácnych drevín alebo s polychrómovanou štukatúrou. Známe sú kazetové stropy s portrétmi a vyobrazeniami erbov, prípadne s ornamentálnymi maľbami.
Stropy s oceľovými profilmi
Trámy môžeme vložiť aj do oceľových profilov v tvare I a U. V takom prípade sú profily od seba osovo vzdialené 3 až 4 metre. Stropnice sa osádzajú do spodnej príruby profilov. Navrch sa opäť kladie záklop, násyp a podlaha. Odspodu sa pribíjajú dosky a na ne sa dáva omietka na trstinovom pletive. Dĺžka uloženia oceľových nosníkov je 250 mm, pričom na rozdiel od drevených stropníc sa ich záhlavia môžu bez obáv zamurovať.
Povalové stropy
Ide o obdobu povalového stropu. Pri povalových stropoch sa používa najčastejšie masívne drevo trojstranne opracované. Pri tomto type však používame plnostenné lepené profily, ktoré do seba zapadajú na pero a drážku. Nosnú funkciu povalových stropov plnia trámy kladené vedľa seba. Trámy sú pospájane skobami alebo šikmo zarazenými drevenými klinmi. Takto spojené trámy fungujú ako súvislá doska. Ďalšia možnosť spriahnutia trámov je pomocou vloženého pera alebo pomocou klinov.
Moderné Alternatívy a Inovácie v Drevených Stropoch
V kontextoch moderných stavieb na báze dreva sa tradičné stropnice z masívneho dreva čoraz častejšie nahrádzajú inovatívnymi konštrukčnými prvkami, ako sú skriňové a I-beam nosníky. Tieto moderné nosníky ponúkajú značnú úsporu materiálu a eliminujú problémy spojené s prirodzenými vlastnosťami rasteného dreva.
I-beam nosníky
I-beam nosníky predstavujú evolúciu v práci s drevom, pričom spájajú overenú tradíciu s modernými technológiami lepenia a lisovania. Ich konštrukcia pozostáva z dvoch hlavných častí: Pásnice (horná a spodná časť): Sú vyrobené z vrstveného lepeného dreva (LVL). Stena: Vyrobená z aglomerovaného materiálu, najčastejšie z OSB dosiek (Oriented Strand Board), alebo z lisovaného dreva. Hlavnou výhodou I-beam nosníkov je ich garantovaná nízka vlhkosť (maximálne 12 % z výroby), čo zabezpečuje ich tvarovú stálosť. Tam, kde sa mokrý trám časom prehne, I-nosník drží rovinu. Na rozdiel od čerstvého dreva, ktoré sa môže časom prehnúť, I-nosník si drží svoju rovinu. Ďalšími benefitmi sú možnosť preklenúť väčšie rozpony bez potreby dodatočných podporných bodov a ich nízka hmotnosť v porovnaní s masívnymi drevenými trámami, čo zjednodušuje manipuláciu a montáž. Hoci sú I-nosníky ľahké a montážne priateľské, ich návrh patrí do rúk odborníka. Nestačí len „od oka“ nahradiť drevený hranol 200×200 mm za I-nosník podobnej výšky.
Lepené lamelové drevo a duté drevené tvarovky
V súčasnosti, pri rozpätiach do 6 m, sa vo fošňových a trámových stropoch využívajú nosné prvky z lepeného lamelového dreva. Takéto prvky majú väčšiu únosnosť, a teda klesá hrúbka stropnej konštrukcie. Pomocou moderných technológií vieme vyrobiť duté drevené tvarovky. Ide o prefabrikované prvky, ktoré majú veľmi dobré mechanické vlastnosti. Jednotlivé dielce sa navzájom spájajú pomocou pera a drážky, čím vznikne tuhá doska. Strop má veľmi dobré zvukovoizolačné vlastnosti, ktoré vieme zlepšiť tým, že otvory v dielcoch vyplníme zvukovou izoláciou. Ďalšou možnosťou, ako zvýšiť nepriezvučnosť, je pridanie zaveseného podhľadu alebo pridanie vrstvy s veľkou plošnou hustotou.
Spriahnutý drevobetónový strop
Drevené stropy trpia dvoma hlavnými nedostatkami: nízkou vzduchovou nepriezvučnosťou a nízkou tepelno-akumulačnou schopnosťou (čo je problém najmä pri navrhovaní nízkoenergetických a pasívnych budov). Tieto nedostatky sa snaží riešiť spriahnutý drevobetónový strop, ktorý kombinuje drevenú konštrukciu s vrstvou betónu, čím sa zlepšujú mechanické vlastnosti a zvyšuje požiarna bezpečnosť. Ide o spojenie trámového, krabicového alebo masívneho stropu s vrstvou betónu pomocou klinov, dosák s prelisovanými hrotmi a podobne. Ďalšími prednosťami tejto konštrukcie sú lepšie mechanické vlastnosti (betónová časť je namáhaná na tlak, drevená na ťah) a zvýšenie požiarnej bezpečnosti.

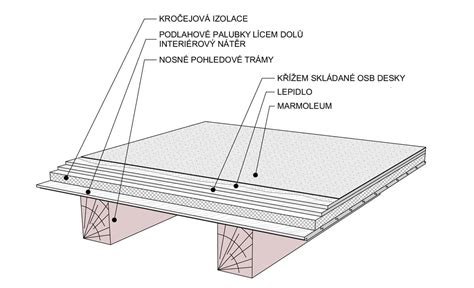

Skladba dreveného stropu
Ochrana a Izolácia Drevených Trámov
Každý drevený strop si vyžaduje kvalitné, vysušené drevo, ktoré by malo byť chemicky ošetrené proti rôznym škodcom. Aby ste zabránili rozšíreniu plesní a húb treba ho zas naimpregnovať. Tieto ochranné prvky však po čase prestanú účinkovať a tak treba tento proces najmä pri tých starších domoch opakovať. Z dôvodu ochrany pred vlhkosťou a následným biopoškodením, ako je hniloba alebo napadnutie drevokazným hmyzom, sa zhlavie trámu, teda jeho časť uložená v stene, kladie na špeciálne podložky ošetrené biocídom. Tieto podložky slúžia ako bariéra proti prenikaniu vlhkosti z muriva do dreva. Medzi murivom a dreveným trámom by mala zostať vzduchová medzera s minimálnou hrúbkou 50 mm zo všetkých strán. Táto medzera zabezpečuje dobré odvetrávanie záhlavia trámu, čím predlžuje jeho životnosť a zabraňuje kondenzácii vlhkosti. Medzi čelom trámu a stenou zo silikátu je potrebné nechať medzeru minimálne 50 mm pre odvetranie a ložnú plochu odizolovať proti vlhkosti. Drevená konštrukcia by mala byť v tomto prípade chemicky ošetrená.
Ak nie sú na strop kladené vysoké nároky na tepelnú izoláciu, je možné prípadne zabezpečiť intenzívnejšie odvetranie cez štrbiny v obvodovej stene. Naopak, dodatočná tepelná izolácia vložená pred čelo trámu alebo do priestoru medzi trámami môže účinne zabrániť kondenzácii vodnej pary. Správne navrhnutá izolácia, najmä pri stropoch nad nevykurovanými priestormi (ako je pôda v bungalove pred jej dokončením), je kľúčová pre predchádzanie vzniku kondenzátu a následnému poškodeniu konštrukcie. Pri vyplňovaní priestoru medzi trámami izoláciou je potrebné zvážiť riziko kondenzácie vodnej pary. Táto izolácia ovplyvňuje rozloženie teplôt a tlaku vodných pár v konštrukcii.
Tepelná a Zvuková Izolácia Dreveného Stropu
Kľúčovým aspektom pri rekonštrukcii alebo výstavbe dreveného trámového stropu, najmä v bungalove, kde sa pôda nemusí dlho temperovať, je správne riešenie tepelnej a zvukovej izolácie. Cieľom je nielen znížiť tepelné straty a ušetriť náklady na vykurovanie, ale aj zabezpečiť akustický komfort a predchádzať šíreniu hluku. Skladba, nosná funkcia a možnosti izolácie sú kľúčové pre celkový komfort bývania, energetickú efektivitu a zvukovú pohodu.
Voľba izolačných materiálov a normy
Pri voľbe izolačných materiálov je dôležité zohľadniť ich vlastnosti. Odporúčajú sa materiály s dobrou paropriepustnosťou, ktoré neuzatvárajú skladbu stropu difúzne. Vhodné sú napríklad rohože alebo dosky z kamennej vlny (napr. Rockwool), ktoré majú aj dobré protipožiarne vlastnosti. Takto voľne položená izolácia môže byť v budúcnosti využitá na zateplenie podkrovia. Ak je na pôde plánované aj dočasné využitie na chodenie, je možné použiť tuhé dosky z kamennej vlny a na ne položiť riedky rošt z prkien, cez ktorý sa zhotoví jednoduchá prkenná podlaha na zraz s medzerami pre vetranie. V takomto prípade nie je vhodné realizovať laminátovú podlahu, keďže nie je dostatočne priedušná. Vzhľadom na narastajúce ceny energií je vhodné naplniť doporučené normy pre tepelnú izoláciu. Norma ČSN 73 0540-2/Z1 stanovuje hodnoty súčiniteľa prestupu tepla U. Pre ľahké stropné konštrukcie (drevené stropy) sú požadované hodnoty 0,24 W/m².K a doporučené 0,16 W/m².K. Na dosiahnutie doporučených hodnôt je potrebná dodatočná izolácia s hrúbkou približne 24 až 26 cm, v závislosti od konkrétnej skladby stropu a materiálu.
Akustické vlastnosti a riešenie kondenzácie
Pri izolácii dreveného trámového stropu je dôležité zvážiť aj akustické vlastnosti. Strop, v ktorom sa striedajú ľahké a ťažké materiály, lepšie pohlcuje zvukové vlny s rôznou frekvenciou. Na zlepšenie zvukovej izolácie sa často používajú systémy suchých podláh, ktoré môžu zahŕňať rôzne typy izolačných dosiek, zásypov a roznášacích vrstiev. Pre zamezenie prenosu zvuku vo vnútri budovy sú potrebné rôzne opatrenia pre zvuk šíriaci sa vzduchom a pre zvuk šíriaci sa pevným materiálom. Zvuk šíriaci sa vzduchom sa redukuje zvýšením hmotnosti a dvojplášťovým prevedením, u zvuku v pevnom materiáli sa musí dbať na to, aby do konštrukcie nebol zavedený kročajový hluk, nebol predaný ďalej a vyžarovaný. Ochrana proti zvuku šíriacemu sa vzduchom je tým lepšia, čím vyššia je hodnota dB.
Pre predchádzanie kondenzácii je nevyhnutné osadenie parozábrany pod rošt z latí pred montážou SDK podhľadu. Podmienkou funkčnej parozábrany je vysoký difúzny odpor fólie, správne vzduchotesné prevedenie spojov a obmedzenie počtu montážnych prierazov. Použitie špeciálnych fólií a ich montážnych doplnkov je síce nákladné a náročné na precíznosť, ale je to nevyhnutné pre dlhodobú funkčnosť konštrukcie.
Rekonštrukcia a Úprava Drevených Trámových Stropov
Drevené trámové stropy sa najčastejšie dostávajú do centra pozornosti realizačných firiem pri rekonštrukciách podláh vo staršej zástavbe. Duchom je teda stále mladý, často stačí malá plastika či mejkap, aby bol plne funkčný, bezpečný a v neposlednom rade i estetický. Ak má strop preliačinu, oslovte statika, ktorý určí presnú diagnózu a nasadí tú správnu liečbu. Napríklad zodvihnutie stropu za pomoci železobetónovej dosky. To je však práca pre vysokokvalifikovaných odborníkov. Ak nie je v takom zlom stave, stačia len malé úpravy. Rekonštrukcia starého domu vyžaduje hĺbkové sondy, aby ste sa dozvedeli, z akých vrstiev sa váš strop skladá. Schválne nehovoríme iba o podlahových vrstvách, ale aj o trámoch, ich dutine a podhľade. Zaujíma vás hlavne hrúbka a kvalita - oboje sa môže aj v rámci jednej miestnosti líšiť, preto by sond malo byť niekoľko. Skontrolujte, ako je nosný trám založený v obvodovej stene. Podlahu by mal vidieť aj statik - ten určí, či sú všetky zložky stropu nosné a funkčné (trámy aj záklop), akým spôsobom sú napojené na ostatné konštrukcie a či sú dimenzované pre nové zaťaženie. Statik tiež navrhne ako nedostatky napraviť, ako prípadne konštrukciu stužniť.
Oprava a výmena podlahy
K drevenému stropu neodmysliteľne patrí drevená podlahová konštrukcia. Vo väčšine prípadov je vyrobená z dubových alebo bukových parketových vlysov, ktoré sa kládli na dosky zo smreku alebo borovice. Parketové vlysy z dreveného masívu sa okrem spojenia perom a drážkou na tieto dosky ešte aj lepili. Oprava podlahy si v prvom rade vyžaduje zistenie rozsahu a príčiny poškodenia. Pamätajte však, že nestačí iba opraviť, vždy treba najskôr odhaliť a odstrániť príčinu. Žiaľ, často krát je výhodnejšie vymeniť celú pôvodnú podlahu. Najmä v prípade, keď je už drevo v rozklade a napadnuté hubami. Pri výmene však myslite na to, aby boli obe tváre stropu v súlade. Ak sa však na podlahe prejavilo poškodenie iba v malom rozsahu, oplatí sa jej rekonštrukcia. Najmenej bolestivým prípadom je prebrúsenie, pretmelenie a následné nalakovanie pôvodnej drevenej podlahy. Škáry sa tmelia zmesou drevenej drviny a tmelu.
Suché konštrukcie vs. cementové potery
Suché konštrukcie majú u rekonštrukcií trámových stropov obecne prednosť pred cementovými potermi a potermi na báze síranu vápenatého, ktorých vlhkosť môže poškodiť existujúce historické prvky. Napríklad anhydridový poter po nanesení tuhne 48 hod v uzavretom priestore, teda vzdušná vlhkosť stúpne tak vysoko, že ju okolité konštrukcie a povrchy začnú preberať. To spôsobuje olupovanie maleb a omietok, bobtnanie a praskanie drevených prvkov. Potom nasleduje proces schnutia, kde obecne platí - 1 cm anhydridu = 1 týždeň schnutia. Suchá skladba je pre trámový strop prirodzenejšia.
Zásypy v konštrukcii stropu
Zásypy sa už od čias renesancie používali v konštrukcii na ochranu spalných častí stropu a na tlmenie zvuku. Zásyp musel byť vždy suchý a čistý - ideálne pražený. Pražením sa odstránili zárodky plesní a rastlinné alebo živočíšne prímesi. V historických stavbách preto môžeme nájsť hrubozrnný piesok, vápenný rum alebo tehlovú a škvarovú suť. Výnimkou nie je ani riečne kamenivo, hlina alebo stavebný odpad. Ak je pôvodný zásyp súdržný, nedrolí sa, neobsahuje veľké predmety, alebo naopak vzduchové bubliny a je suchý, je možné ho v skladbe ponechať. Slúži ako cenné priťaženie, ktoré by sme po jeho odobratí museli do podlahy vrátiť, aby sa dosiahli potrebné hodnoty kročajovej nepriezvučnosti. Fermacell pre tento účel používa voštinový systém, ktorý vo výške 30 mm prináša priťaženie 45 kg/m² a vo výške 60 mm až 90 kg/m². Toto priťaženie dokáže pohltiť až 22 dB z kročajového hluku a pre drevený trámový strop je nevyhnutné aj zo statického hľadiska, kedy eliminuje priehyby konštrukcie. Voštinový systém neslúži na vyrovnanie podlahy. Voštinový plát bude kopírovať nerovnosti podlahy, preklene ich a podlahu iba rovnomerne priťaží. Je ho možné presypať iba o 5 mm, čo môže u drobných nerovností postačovať, pre väčšie sa používa ľahký vyrovnávací podsyp.

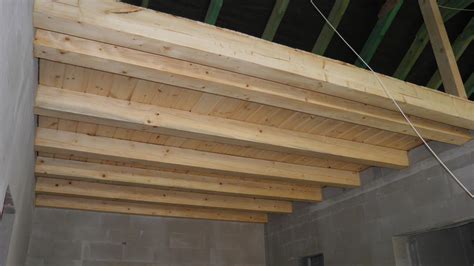

Integrácia železobetónovej dosky do dreveného trámového stropu
Pri rekonštrukciách, najmä pri úprave podhľadov alebo pri záujme o integráciu moderných technológií, sa drevené trámové stropy často podrobujú rôznym úpravám. Jednou z možností je realizácia celoplošného záklopu z OSB dosiek, ktorý slúži ako stratené debnenie pre novú železobetónovú dosku. Nerovnosti pôvodnej konštrukcie sa dajú riešiť buď priamo v úrovni železobetónovej dosky, alebo pomocou vyrovnávacieho podsypu v úrovni podlahy. Proces integrácie železobetónovej dosky na existujúci drevený trámový strop zvyčajne zahŕňa nasledujúce kroky:
- Príprava a kontrola: Stropné trámy sa obnažia, skontrolujú a v prípade potreby sanujú.
- Záklop: Na drevený trámový strop sa realizuje celoplošný záklop z OSB dosiek.
- Separačná vrstva: OSB doska sa zhora ošetrí separačnou polyetylénovou fóliou.
- Spriahnutie: Do trámov sa zaskrutkujú špeciálne skrutky (napr. SFS VB) určené na spriahnutie trámov so železobetónovou doskou.
- Výstuž: Pred betonážou sa do trámov osadia Kari siete pri spodnom okraji budúcej železobetónovej dosky s krytím výstuže cca 20 mm. Dimenziu výstužnej siete určuje statik, pričom bežne sa používa sieť s rozmermi 150/150/6 mm.
- Podoprenie: Pred betonážou je nevyhnutné trámový strop podoprieť v tretinách rozpätia.
- Okrajová dilatačná páska: Po obvode stropu sa osadí pružná vložka s minimálnou hrúbkou 10 mm.
- Betonáž: Optimálna hrúbka betónovej dosky sa pohybuje okolo 80 mm, pričom minimálna odporúčaná hrúbka je 60 mm a maximálna 100 mm.
Praktické Aspekty a Legislatíva
Pri rekonštrukcii starého domu je tepelná izolácia stropu najvyššieho podlažia povinná do dvoch rokov od odovzdania nehnuteľnosti, v súlade so zákonom o energetickej hospodárnosti budov. Pri izolácii dreveného trámového stropu je dôležité prácu dôkladne naplánovať a vykonať s maximálnou starostlivosťou. V mnohých prípadoch je vhodné obrátiť sa na odbornú firmu. Pri výbere remeselníkov je dôležité overiť si ich skúsenosti a dbať na kvalitu vykonanej práce. Rovnako dôležitý je výber skúsených remeselníkov, ktorí rozumejú nielen technickým aspektom, ale aj celkovým súvislostiam stavby.
Pri návrhu stropu je potrebné zohľadniť aj zabudované technické zariadenia, ako sú vodovodné, vykurovacie či vetracie rozvody. Nosná konštrukcia sa navrhuje tak, aby vzdialenosť medzi podporami bola čo najmenšia. Okrem týchto požiadaviek je pre návrh stropu potrebné zohľadniť aj to, aké v ňom budú zabudované technické zariadenia (vodovodné, vykurovacie, vetracie rozvody atď.). Nosnú konštrukciu stropu navrhujeme tak, aby vzdialenosť medzi podporami (obvodové a nosné steny, prievlaky a iné) bola čo najmenšia.
Pri plánovaní rekonštrukcie podlahy na drevenom trámovom strope je dôležité zohľadniť niekoľko faktorov, ktoré investor by mal včas prediskutovať s realizačnou firmou:
- Účel priestoru: Informácia o plánovanom využití miestnosti (napr. umiestnenie knižnice, akvária) určí limitné hodnoty úžitkového zaťaženia.
- Podlahový vpust a sprchy: Prítomnosť podlahového vpustu alebo bezbariérovej sprchy si vyžaduje špecifické materiály podlahy (napr. cementovláknité prvky) oproti bežným kúpeľniam. Pre bežné kúpeľne domácností so sprchovými vaničkami a vanami postačujú sadrovláknité podlahové prvky.
- Typ podlahovej krytiny: Veľkoformátová dlažba alebo tenkovrstvové marmoleum si vyžadujú špecifické úpravy podkladu a skladby podlahy. Na podlahové prvky Fermacell môže prísť až 1200 mm dlhá dlažba, ak sa na to skladba patrične upraví.
- Typ vykurovania: Podlahové vykurovanie (teplovodné alebo elektrické) má vplyv na výber materiálov a konštrukciu podlahy.
Akustická skladba podlahy
Z akustického hľadiska sa pri skladbe podlahy na trámovom strope odporúča striedať vrstvy s rôznou objemovou hmotnosťou (ťažké a ľahké vrstvy), aby sa efektívne pohltili zvukové vlny. Na trámovom strope by sa malo začať vrstvou ťažkou, ktorá je položená priamo na záklope, napríklad podlahová voština alebo dosky Silentio. Dosky Silentio sú sadrovláknité dosky hrúbky 15 mm a na strop prinesú nevyhnutných 36 kg, ktoré pohltia nežiaduce chvenie od kročajového hluku. Na ňu môžeme položiť mäkkú vrstvu v podobe dosky s poréznou alebo vláknitou štruktúrou, ktorá je zvukovo pohltivá. Jedná sa najmä o minerálne, fleecové alebo drevovláknité izolácie, tzv. kročajové izolácie. Tu je nutné sa poradiť s odborníkmi o vhodnej hrúbke a objemovej hmotnosti týchto materiálov. Pozor, neplatí tu pravidlo, že čím mäkšia a hrubšia izolácia tým lepšie vlastnosti podlahy, naopak toto môže podlahu poškodiť. Na kročajovú izoláciu by mala prísť už iba roznášacia vrstva - v podobe pevnej dosky, ktorá je zároveň ohybovo mäkká a neodráža zvuk späť do miestnosti. Preto sa používajú sadrovláknité podlahové prvky - už z výroby zlepené a sesponkované dve dosky 10 mm alebo 12,5 mm. Firma Fermacell vytvorila aj podlahové prvky, ktoré majú už z výroby nakašírovanú izoláciu hrúbky 10 alebo 20 mm.

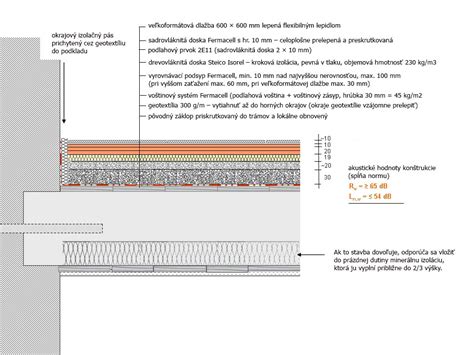

Vyrovnávanie nerovností
Ak potrebujeme vyrovnať nerovnosti do 100 mm, odporúča sa vyrovnávací podsyp Fermacell. Jedná sa o minerálny pórobetónový granulát, ktorý má frakciu 0,2 až 4 mm a ostrohrannú štruktúru. Aplikuje sa v minimálnej výške 10 mm, tak aby prekryl každú nerovnosť a inštaláciu a vytvoril tak celistvú súdržnú vrstvu. Jeho povrch sa vyrovnáva sťahovacími latami do podlahárskej roviny (2 mm / 2 m). Vyrovnávací podsyp nesesedá, nevytlačuje sa do strán miestnosti a možno ho použiť aj pre zaťaženie 5 kN/m² (do výšky 60 mm). Tento podsyp poskytuje aj tepelnú a zvukovú izoláciu a protipožiarnu ochranu. V prípade, že sú nerovnosti na podlahe väčšie ako 100 mm, alebo máte podlahu samu rúrku s komplikovaným krížením, odporúča sa rýchlotuhnúci podsyp Fermacell. Jedná sa o polystyrénový granulát s cementovým pojivom, ktorý sa aplikuje v minimálnej výške 30 mm a v maximálnej až 2 m (s prestávkami po 0,5 m). Je ho možné použiť aj iba lokálne, kedy vytvorením tzv. Dodávateľ podlahových dosiek a prvkov musí určiť, aký typ izolantu a v akej hrúbke je pre danú podlahu vhodný. Záleží tu na zaťažení podlahy (oblasti použitia) a nášľapnej vrstve (veľký formát podlahy bude vyžadovať tuhú skladbu, ktorá nepruží). Firma Fermacell všeobecne odporúča minerálnu izoláciu minimálnej objemovej hmotnosti 120 kg/m³ v maximálnej hrúbke 20 mm a drevovláknitú izoláciu s objemovou hmotnosťou od 160 kg/m³ do hrúbky 60 mm.
Okrajový izolačný pásik musí oddilatovať všetky nové vrstvy podlahy, od záklopu až po nášľapnú vrstvu. Prečnievajúci okraj pásky sa odstráni až po položení podlahovín. V prípade rekonštrukcie so zachovaním existujúceho podsypu sa okrajový pásik vkladá medzi pevné doskové materiály a stenu. Pevnými materiálmi sa myslia podlahové prvky a dosky polystyrénu, ostatné vrstvy ako kročajová izolácia a podsypy nie je nutné od existujúcej steny pružne oddeliť. Táto aplikácia občas nie je ani realizovateľná vzhľadom na hrubosť a členitosť povrchu steny.
