Drevené Priehradové Väzníky: Komplexný Sprievodca modernou strešnou konštrukciou

Priehradové väzníky si nachádzajú v stavebníctve čoraz väčšie uplatnenie, a to prakticky vo všetkých segmentoch. Využiť sa dajú ako pri priemyselných a dopravných stavbách, tak aj bežných rodinných domoch. Strešné konštrukcie, ktoré sú z nich vyhotovené, sa vyznačujú jedinečnou kombináciou výhod. V mnohých prípadoch, keď je predmetom výberu spôsob vyhotovenia strešnej konštrukcie, možnosti sa zužujú na klasický viazaný alebo väzníkový krov. Priehradové väzníky umožňujú prenesenie zaťaženia na veľký rozpon konštrukcií, a to až 30 m, bez nutnosti stredových stien či stĺpov. Tieto väzníky sú vďaka veľkej variabilite vnútorných priestorov obľúbené u projektantov. Používajú sa pre moderné i klasické rodinné domy, výrobné haly, stodoly, rekonštrukcie a ďalšie stavby. Svoje výhody uplatnia aj pri pasívnych i nízkoenergetických domoch.

Konštrukcia a princíp priehradových väzníkov

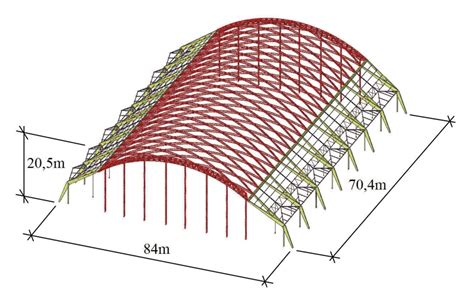

Priehradový väzník je prefabrikovaný stavebný prvok, pomocou ktorého sa zostavuje rovinný rám charakteristický trojuholníkovou konštrukciou. Je to ľahká, najčastejšie drevená príhradová konštrukcia slúžiaca na prenesenie zaťaženia strešného plášťa do obvodovej či nosnej konštrukcie. Rám vytvorený pomocou priehradových väzníkov tvoria obvodové prvky, na ktoré sú napojené vnútorné diagonály zostavené do trojuholníkového tvaru. Už na prvý pohľad tak konštrukciu z priehradových väzníkov ľahko rozoznáte a odlíšite od ostatných. Konštrukcia je tvorená dreveným výpletom spájaných pomocou styčníkových platničiek gang-nail. Priehradový drevený väzník má hornú a dolnú pásnicu, ktoré sú pevne spojené výplňovou konštrukciou väzníka. Horná pásnica je v sklone strechy a spodná je vodorovná.

Výroba drevených priehradových väzníkov

Materiály a impregnácia

Drevené nosné konštrukcie so styčníkovou doskou sa spravidla vyrábajú z "katrových" fošní impregnovaných proti hubám, plesniam a drevokaznému hmyzu. Používa sa hrúbka 50 až 70 mm a výšky od 80 mm do 240 mm v prírastkoch po 20 mm. Materiál je drevný triedy C24. Impregnácia sa uskutočňuje v roztoku Lignofix Stabil Extra. Rezivo použité pri výrobe väzníkovej konštrukcie je vysušené v sušiarni a následne upravované na presný rozmer na štvorstrannej fréze. Rezivo používané pri výrobe väzníkov je slovenského a českého pôvodu.

V norme je uvedené, že impregnácia je potrebná pre časti konštrukcií, ktoré sú nosné a ťažko vymeniteľné, čo jednotlivé časti väzníkov sú. Z tohto dôvodu impregnáciu odporúčame, avšak nemôže to byť impregnácia maľovaním, ale impregnácia ponorom, kde je rezivo ponorené pod hladinu na potrebný časový úsek. Pred samotným použitím sa musí rezivo ešte vizuálne roztriediť, aby neobsahovalo veľké hrče a chyby.

V prípade sušených a hobľovaných väzníkov je štandardná hrúbka 45mm. Tieto profily sú umelo vysušené na hodnoty blízke 18% vlhkosti a počas sušenia sú eliminované rôzne formy drevokazných škodcov dreva a zamedzený ich ďalší rozvoj. Takto vysušené rezivo už nie je nutné impregnovať, čo prináša ekologické výhody.

Projektovanie a kvalita výroby

Na podklade podrobného statického výpočtu je možné vyrobiť priehradové väzníky na mieru konkrétnej stavbe. Každý krov je individuálne navrhnutý pomocou špeciálnych výpočtových programov. Tým sú jednotlivé prierezy optimalizované podľa predpokladaných zaťažení. Rozmery a umiestnenie každej styčníkovej dosky je riešené softvérom TRUSS4. Väzníky sa lisujú pomocou styčníkových dosák BV15 a BV20. Všetky používané prvky sú certifikované a sú vyrobené z oceľového, žiarovo pozinkovaného plechu S280GD+Z275. Kotvenie a vzájomné prepojenie nosníkov je zabezpečované prostredníctvom spojovacieho materiálu. Podobne ako styčníkové dosky, všetok spojovací materiál je vyrobený z oceľového, žiarovo pozinkovaného plechu S280GD+Z275.

Uhlová píla pripraví drevené prírezy, ktoré sa osadia na montážny stôl, kde sa zalisujú špeciálnym lisom. Takto sa dajú vyrobiť strešné konštrukcie s rozponom aj 20 m bez stredovej podpory. Výrobná linka s laserovou projekciou umožňuje dosahovať vyššiu tvarovú presnosť jednotlivých väzníkov a presnejšie umiestnenie styčníkových dosiek. Automatické nastavenie tvaru väzníkov na výrobnej linke je dôležité pri zákazkách s mnohými druhmi väzníkov. Dolisovacie zariadenie na výstupe z výrobnej linky zabezpečuje, že okrem štandardného zalisovania styčníkových dosiek na hydraulickom lise, sú väzníky pri výstupe navyše dolisované na výstupnom valcovom lise.

Výhody drevených priehradových väzníkov oproti klasickému krovu

Väzníkový krov, ale aj krov tradičný si na vašej stavbe určite splnia svoju úlohu úplne rovnako. Budete mať strechu nad hlavou a do stavby sa nedostane voda. Konštrukcia krovu môže ale priniesť pre svojho majiteľa aj ďalšie výhody a benefity. Každý typ krovu má svoje výhody aj nevýhody. Ani jeden z nich nie je horší alebo lepší. Oba typy majú pri správnej výrobe a montáži životnosť stavby. Ich využitie je ovplyvnené faktormi, ktoré si priblížime.

1. Úspora nákladov a rýchlosť montáže

Jednou z hlavných výhod je úspora materiálu oproti klasickému viazanému krovu. Na väzníky sa spotrebuje menej dreva, čo má tiež vplyv na cenu. V porovnaní s inými typmi strešných konštrukcií šetríte aj na materiáli, pretože ho bude stačiť menej. Menšie prierezy pri väzníkových krovoch zabezpečujú úsporu dreva, čiže aj celkovú cenu krovu. Tieto drevené väzníky úspešne nahrádzajú ako klasické viazané krovy, tak oceľové alebo betónové prvky, nad ktorými víťazia svojou ľahkosťou, cenou a ekologickými aspektmi. Nízka cena a nízka vlastná hmotnosť (na m2 pôdorysnej plochy) oproti klasickému krovu sú tiež dôležité. Do 4 týždňov od prvej požiadavky môžete mať strechu hotovú.

Dodanie prispôsobených väzníkov je základným predpokladom aj pre jednoduchšiu a rýchlejšiu montáž. Väzníkový krov sa montuje kratšie a preto je výhodnejší. Rýchla montáž bez závislosti na ročnom období a ochrana dreva impregnovaním sú podstatné benefity. Rýchlosť montáže sa počíta na hodiny. Vyrobením väzníkového krovu v hale za každého počasia a skrátený čas montáže krovu na stavbe veľmi účinne niveluje omeškanie stavby kvôli nepriazni počasia. Vzhľadom na to, že výrobný proces väzníkového krovu prebieha v hale pod strechou, nie je ovplyvňovaný počasím ani ročným obdobím. Z výroby sa hotové väzníky naložia na kamión, dovezú sa na miesto stavby a následne sa za pomoci žeriava zmontujú.

2. Variabilita vnútorného priestoru a veľké rozpätia

Priehradové väzníky umožnia pokryť väčšie presahy bez potreby dodatočných podpier. Umožňujú preklenúť rozpony až približne 30 metrov, takže sa môžete spoľahnúť na vysokú variabilitu vnútornej dispozície. Tento typ krovu neovplyvňuje vnútornú dispozíciu, keďže vo väčšine prípadov nepotrebuje nosné steny, či stĺpy. Získame tak veľkú variabilitu vnútorného priestoru. Podkrovné väzníky sú obzvlášť výhodným riešením pre domy s obytným podkrovím. Všetky výhody väzníkov ostanú pritom nedotknuté. V tomto prípade ostáva najväčšia výhoda v tom, že na prízemí nemáte žiadne nosné múry a môžete rozdeliť priestor na izby bez obmedzenia. To samozrejme platí aj o samotnom podkrovnom priestore. Použitie tradičného krovu by vyžadovalo nosné múry a v podkrovnom priestore stĺpy, ktoré dramaticky zhoršujú variabilitu rozdelenia priestoru na izby.

3. Integrovaná nosná konštrukcia stropu

Osadením väzníkovej strechy máme zároveň namontovanú aj nosnú konštrukciu pre strop v celom dome. Spodný pás väzníka nahrádza konštrukciu betónového alebo keramického stropu a tým vznikne výrazná cenová úspora oproti konštrukcii pevného stropu. Jednoducho sa jedným stavebným prvkom (priehradovým väzníkom) vytvorí konštrukcia strechy i stropu. Tradičný krov nemá v sebe konštrukciu stropu. Tá sa dorába a platí osobitne. Investor zaplatí iba za strechu, ale získa zdarma nosnú konštrukciu pre strop.

4. Úspora na materiáli a základoch

Strecha z väzníkov nepotrebuje podperu pomocou nosného muriva alebo stĺpu vo vnútri stavby. Máme teda v dome iba nenosné priečky, pod ktoré nemusíme robiť základové pásy z betónu. Keďže nepotrebujeme nosné priečky vo vnútri domu, použijeme na oddelenie jednotlivých izieb oveľa tenšie priečkové murivo. Ak obvodové murivo má hrúbku 350 mm a priečka iba 150 mm, tak na každom dĺžkovom metri nosnej priečky v dome získame až 0,2 m². Pri dĺžke nosných priečok 20 m to budú 4 m². Ak si zvolíme tradičný krov, bude základová doska aj nosné murivo stáť viac peňazí. Úspora financií sa ukáže i pri montáži stropnej konštrukcie, keďže túto je možné zavesiť priamo na spodnú časť väzníkov a taktiež pri montáži podbitia vonkajšej rímsy.

5. Úložný priestor

Zopár ľudí má ukotvený mýtus o tom, že väzníky nemôžu mať úložný priestor. Avšak pravda je taká, že takmer do každej konštrukcie vždy zakomponujeme úložný priestor. Vo väzníkoch je možné vytvoriť úložný priestor, prípadne obytné podkrovie. Väzníky nám umožňujú svojím tvarom využitie dolného pásu na montáž stropu. Veľkosť a tvar úložného priestoru vo väzníkovom krove záleží najmä od typu a tvaru strechy. V prípade sedlovej strechy väzníka je úložný priestor najdlhší, v prípade valbovej strechy je kratší. Od sklonu strechy záleží aj výška úložného priestoru - čím vyšší sklon, tým vyšší komfort pohybovania. Viac pochôdzneho priestoru vo väzníkovom krove tiež vznikne vytvorením regálov z OSB dosiek pre uskladnenie vašich vecí. Každá jedna strecha sa projektuje individuálne a uvažovať možno o lichobežníkovom alebo trojuholníkovom tvare úložného priestoru. Nevýhodou môže byť limitované využitie podstrešného priestoru na uskladnenie sezónnych vecí, ktoré je závislé na výške a sklone strechy.

6. Estetika a tvar okapu

Tradičný krov má okap široký približne 50-60 cm. Z dôvodu častého použitia strmého sklonu by širší okap mal za následok, že strecha by zasahovala až do okna, čo samozrejme nechceme. Krov z väzníkov ponúka ideálne riešenie okapu. Pri šírke aj 1 meter šablón netieni okná a nie je viditeľný z okien domu. To je dosiahnuté tým, že spodná vodorovná pásnica väzníka prebieha smerom von vodorovne a nie šikmo. Pri tradičnom krove je podbitie strechy komplikovanejšie a pracnejšie kvôli nutnosti vytvárania kastlíkov.

7. Ekologický aspekt

Menšia spotreba reziva pri výrobe väzníkového krovu oproti klasickému krovu má pozitívny dosah na ochranu životného prostredia. Ak je rezivo umelo vysušené, nie je nutné ho impregnovať, čo tiež prispieva k ekologickým výhodám.

Kedy zvoliť priehradový väzník?

Pokiaľ máte vo vašom projekte stavby nakreslený tradičný krov, vôbec to nevadí. Do sklonu približne 30° je ekonomicky výhodnejšie vybrať si na stavbu väzníkový krov. V prípade, že netúžite po obytnom podkroví a dizajnovo sa vám páčia strechy na dome so sklonom do 30°, tak práve krov z priehradových väzníkov môže byť pre vás ideálnou voľbou. Pri nižšom sklone je klasický krov nevhodný, materiál vychádza drahšie ako pri väzníkovom krove a stráca sa využiteľnosť podkrovia na bývanie.

Pri členitej streche, pokiaľ máte v návrhu valby, oblúky, dlhšie presahy či väčšie rozpony, z finančného hľadiska vychádza lacnejšie väzníkový krov. Pri väčších rozpätiach a tvarovo zložitejších krovoch musíte počítať totiž s vyššími nákladmi na spotrebu väčšieho množstva reziva. Úspora na dreve použitím väzníkového krovu pri zložitejších tvaroch striech môže predstavovať až 40% oproti klasickému krovu.

Aj v prípade podhľadu je výhodnejší väzníkový krov, pretože sa podhľad montuje priamo na väzníkovú konštrukciu, takže nie sú potrebné pomocné trámy. Pri zložitom pôdoryse tvaru domu, kde je potrebné preklenúť väčší priestor medzi nosnými stenami či stĺpmi (rozpätie nad 10m) tiež odporúčame väzníkový krov. Krov z priehradových väzníkov možno vyrobiť až v dĺžke 20m, takže stavba nebude potrebovať dodatočné nosné steny či stĺpy, ako by to bolo v prípade klasického krovu. Je možné vytvoriť nespočetné množstvo tvarov väzníkov podľa požiadaviek klienta.

Porovnanie klasického a väzníkového krovu

Manipulácia a montáž priehradových väzníkov

Správna manipulácia a transport

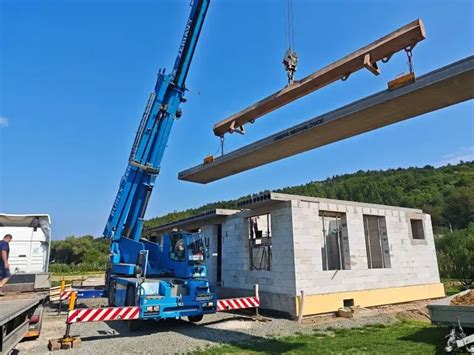

Väzník je rovinná konštrukcia, ktorá je vo svojej rovine veľmi pevná a odolná. Samotný väzník je pri pôsobení síl mimo jeho roviny náchylnejší na poškodenie. Preto je nutné pri manipulácii s ním zaobchádzať tak, že zaťaženie bude pôsobiť iba v jeho rovine. Väzník sa nesmie dvíhať v horizontálnej polohe a takisto sa v takejto polohe nesmie prevážať. Toto pravidlo platí aj pri samotnej stavbe, kedy nesmie byť uložený ležmo na nerovnom podklade. Z toho vyplýva, že sa môže dvíhať iba zavesený za horný pás. Ak ide o väčšie rozpony, tak prostredníctvom váhadla.

Montáž a stabilita

Väzníky musia byť priebežne zavetrované tak, že z nich v podstate vytvárame postupne 3D konštrukciu, teda priestorovú priehradovú konštrukciu. Táto konštrukcia musí byť od samého začiatku priestorovo stabilná. Ak tak nie je a na väzník pôsobí väčšia sila mimo jeho roviny, väzník stratí stabilitu, vybočí z roviny a jeho nosnosť výrazne klesne. Tým pádom sa zaťaženie zo strechy prenáša aj na susedné prvky, ktoré sa preťažia a celá konštrukcia môže skolabovať. V zime 2005 skolabovali dve strešné konštrukcie z drevených väzníkov.

Stabilita konštrukcie je spravidla popísaná v dokumentácii pre stavebné povolenie. Táto dokumentácia však nejde do podrobností. Preto by mala byť podrobne vyriešená v realizačnej alebo v dodávateľskej (montážnej) dokumentácii. V nej musí byť jasne definované, ako je stabilita jednotlivých väzníkov, ale aj celej konštrukcie zabezpečená - či sú tam vystužovadlá v rovine strechy, v rovine podhľadu, či sú použité napínacie pásky, či ondrejské kríže alebo priestorové stuženie pozdĺžnymi latami. Najčastejšie je použitie kombinácie týchto prvkov a v prípadoch veľkých rozponov aj všetky systémy súčasne.

Poruchy z nestability sa môžu pri naplnení okrajových podmienok zaťaženia prejaviť pohybom celej konštrukcie sprevádzaným zvukovými efektami, môže dôjsť k strate stability vybočením väzníkov, ktorá môže skončiť kolapsom konštrukcie.

Časté chyby pri montáži a diagnostika

Pri montáži je potrebné dávať pozor na niekoľko kľúčových chýb, ktoré môžu ohroziť stabilitu a životnosť strešnej konštrukcie:

• väzníky s jednostrannou konzolou alebo nesymetrické väzníky sú namontované naopak
• priamopásové väzníky sú namontované horným pásom dolu
• väzníky navrhnuté s vnútornou podporou sú namontované mimo podporu
• zdvojené alebo strojené väzníky nie sú spojené alebo sú spojené nedostatočne
• použitie nesprávnych závesov medzi väzníkmi
• väzníky sú uložené na inom mieste ako predpisoval projekt
• nie je dodržaná osová vzdialenosť
• nedovolené úpravy väzníkov, skracovanie a zoslabovanie prvkov väzníkov v rozpore s projektom
• úpravy väzníkov bez predchádzajúceho súhlasu statika

Častým nedostatkom môže byť aj nesprávne a nedostatočné kotvenie k podkladnej konštrukcii a tiež nedostatočná pevnosť podkladnej konštrukcie, napr. betónového venca. Ďalšou častou chybou je umiestnenie konštrukcie do nevyhovujúceho prostredia. Nesprávne zhotovená strecha ako celok môže mať za následok, že v jej konštrukcii - tam, kde sú umiestnené väzníky - dochádza ku kondenzácii vodných pár.

Diagnostické prehliadky sa zameriavajú na kontrolu stavu strešnej konštrukcie a porovnanie jej skutočného prevedenia vzhľadom k príslušnej projektovej dokumentácii. V prípade, že je dostupný aj statický výpočet, kontrolujú sa jeho vstupné parametre (skladby, zaťaženie, snehové a vetrové oblasti, geometria konštrukcie a pod.) a kompletnosť výpočtu (návrh a dimenzovanie jednotlivých nosných prvkov). V niektorých prípadoch je dokonca podľa potreby spracovaný aj kontrolný statický prepočet vybraných nosných konštrukcií, resp. prvkov.
