V dielni domáceho majstra, ktorý pracuje s drevom, nájdu elektrické frézky široké uplatnenie. Slúžia na vyfrézovanie kruhových a inak tvarovaných výrezov i na kopírovanie zložitých tvarov (najmä pri výrobe nábytku, drevených hračiek, modelov a pod.).
Horné frézky pracujú so stopkovými frézami a materiál uberajú zvyčajne zhora. Okrem drevených dosiek môžeme nimi opracovávať aj laminované a drevotrieskové dosky, akrylátové a sadrokartónové platne, dokonca aj obrobky z plastov či farebných a ľahkých kovov. Možno nimi spájať dosky, vyrezávať nápisy, symboly alebo reliéfy.
Hornou frézou drážkujeme, ryhujeme a frézujeme okraje bez ohľadu na to, či pracujeme s dorazom, alebo bez neho.
Ako funguje horná frézka?
Základom horných frézok je rotujúce vreteno s klieštinovým upínacím puzdrom, do ktorého sa upínajú stopkové frézy. Ich malý priemer si vyžaduje na optimálnu reznú rýchlosť vysoké otáčky, ktoré dosahujú vysokootáčkové elektromotory. Klieštiny dovoľujú upínať nástroje s priemerom stopky 6, 8, 10 alebo 12 mm.
Pracovné vreteno je priamym predĺžením hriadeľa rotora. Na dosiahnutie optimálnej reznej rýchlosti totiž malý priemer stopkových fréz vyžaduje vysoké otáčky - 12 000 až 24 000 ot./min. Pri voľnobehu však tieto rýchlosti vysokootáčkové elektromotory dosahujú, preto horné frézky nemusia mať prevodovku.
Vertikálny pohyb, ktorým sa rotujúca fréza zasúva do materiálu, prebieha po vodiacich stĺpikoch, v ktorých sú umiestnené protitlakové pružiny. Slúžia na návrat stroja do pôvodnej polohy. Pracovnú (dolnú) polohu frézovacieho koša - teda aj hĺbku záberu nástroja - môžeme nastaviť na troch prestaviteľných dorazoch. Na hlavy dorazových skrutiek dosadá jemne regulovateľná dorazová tyč.

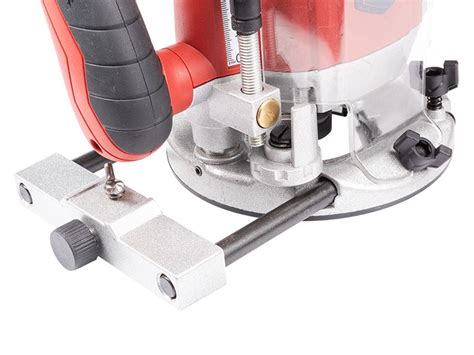

Hladký pohyb vodiacich saní po obrábanom materiáli uľahčuje plastová klzná doska, ktorá je osadená na saniach zospodu. Na sane môžeme pripnúť aj paralelnú vodiacu lištu. Tá nám pomáha udržať stabilnú vzdialenosť od hrany dosky.
Použitie a techniky frézovania
Zapneme motor a kolmým pohybom oboma rukami zatlačíme frézu do záberu. Dotlačíme frézku na doraz a vedieme ju potrebným smerom. Keď dôjdeme na koniec obrábanej časti, povolíme kolmý tlak a frézka sa vráti do hornej úvrate.
Hĺbka frézovania jedného cyklu na dreve nemá presahovať hĺbku 10 mm. Frézujeme vždy v smere vláken dreva. Pri práci kolmo na vlákna sa drevo vylamuje, fréza vibruje a rezný odpor ju vytláča zo smeru.
Stacionárne frézovanie
Týmto stacionárnym náradím frézujeme drážky a rôzne profily, rámy obrazov a pod. Stoly majú rozmery zvyčajne 300 až 350 × 180 až 200 mm a ich základným vybavením je doraz. Upevnenie stola (napr. pri type FT 300) je zospodu do 20 mm objímky. Hĺbku frézovania nastavujeme vretenom.
Uhlové frézky
Osobitným typom ručnej frézky je uhlová frézka, ktorou môžeme vyfrézovať drážku aj v rohu - napríklad okna či dverí. V súčasnosti sa uhlová brúska najčastejšie používa na výrobu drážok, ktoré slúžia na osadenie silikónového tesnenia. Najprv vyfrézujeme drážku, napustíme ju ochranným filmom (farbou) a po vyschnutí vsadíme do drážky hrotovú časť tesnenia.
Špecifické typy frézok a príslušenstvo
Používajú sa na frézovanie spojovacích drážok na pero alebo lamely a na skosenie hrán. Jednoúčelové stroje na drážky pre lamely sa volajú lamelovacie frézky. Na krátke vreteno sa maticou s podložkami upínajú kotúčové frézy s priemerom do 100 mm.
Nastavenie uhlov pokosu - zvyčajne od 0 do 45° (ale aj do 90°) - uľahčuje väčšia uhlová stupnica. Hĺbka zárezu frézy sa nastaví zoraditeľným dorazom v rozpätí obyčajne od 18 do 32 mm.
Stroj držíme rukou, ktorá obsluhuje spínač a aretačné tlačidlo. Druhou rukou vedieme frézku a prisúvame do záberu oblúkovou rukoväťou.
Na drážky pre lamely sa zvyčajne používajú frézy s 8 zubami široké 4 mm. Pri opracovávaní hrán a tvarovom frézovaní bez použitia paralelného vodidla sa musí frézka vybaviť vodiacim čapom alebo guľôčkovým ložiskom s priemerom 6,35 alebo 12,7 mm.
Frézku nasadíme zo strany na obrobok a frézujeme plnými otáčkami dovtedy, kým vodiaci čap alebo ložisko nedosiahnu na hranu, ktorá má byť vodiaca. Frézku vedieme obidvoma rukami s miernym prítlakom podľa hrany, nástroj udržujeme vo zvislej polohe.
Pri kopírovaní zložitejšieho, najmä krivkového tvaru možno s výhodou použiť kopírovací krúžok, ktorý po nasadení zhora zapadne do dosky saní a zaistí sa obyčajne pootočením bajonetového uzáveru. Ak opakovane frézujeme krivkové tvary, ornamenty alebo nápisy, je dobré zhotoviť najskôr šablónu, ktorá by mala mať hrúbku 4 mm.

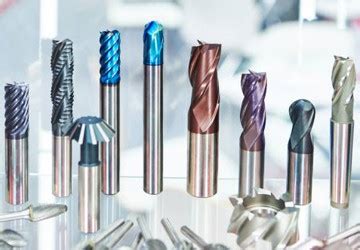

Výber správnej frézy
Najvhodnejšiu frézu si zvolíme podľa operácie, ktorú ideme robiť. Tvarové frézy sú veľmi namáhané na ohyb, preto majú na predĺženom čape oporné valivé ložisko. Pri frézovaní dreva sú vhodné frézy na hrubý a polohrubý úber. Na pozdĺžne drážky spojov na pero a drážku alebo na vložené pero sa používajú kotúčové drážkovacie frézy upnuté na tŕni so stopkou a s priemerom 30 až 50 mm. Ich šírka je odstupňovaná po 0,5 mm podľa štandardu drážok. Drážka sa musí frézovať s použitím paralelného vodidla.
Na presné opracovávanie hrán laminátu na doske z aglomerovaného dreva sú určené frézy zrážacie a zarovnávacie. Na vyrezávanie reliéfov sa používajú najľahšie frézky, do ktorých sa upínajú frézy s nožovou, guľovou, kužeľovou, hruškovitou, rybinovou alebo inak tvarovanou pracovnou časťou.
Špecifikácie modelu DeWALT DWE627
Vrchní / horní frézka DeWALT DWE627 s elektronickou regulací otáček a externím spínačem pro použití na stole. Externí spínač stroje je určen pro použití v obrácené poloze ve frézovacím stole. Plynulá regulace otáček umožňuje nastavit otáčky podle velikosti řezného nástroje a řezaného materiálu. Ergonomická spoušť se zajištěním je přizpůsobená pro dlouhodobější používání a vyhovuje bezpečnostním a technickým požadavkům IEC. Systém také zabraňuje okamžitému spuštění při obnovení napájení. Zajištění ponoru jedním dotykem, pomocí snadno ovladatelné páčky. Rukojeťi s ergonomickým tvarem pro pohodlí a menší únavu při používání.
Technické parametry DeWALT DWE627:
- Napájecí napětí: 220 V
- Příkon: 2 300 W
- Otáčky naprázdno: 9000-22000 ot./min
- Zdvih: 80 mm
- Rozměr kleštiny: 6 - 12,7 mm
How to Use a Plunge Router the RIGHT Way!
Porovnanie s modelom DeWalt DW733
Model DeWalt DW733 je elektrický pláner s vysokým výkonem 1800 W, pracovním otáčkou 10000 RP/min a rychlostí podávání materiálu 8 m/min. Hrubá plánovací hloubka povrchového materiálu činí maximálně 2 mm, zatímco pro tlakové materiály je to až 152 mm. Maximální šířka zpracovávaného materiálu je 317 mm. Pláner DW733 je vybaven funkcí odsávání prachu, což umožňuje snadné čištění pracovní plochy. Celkové rozměry plánovacího stroje jsou 445 mm výška, 520 mm šířka a 310 mm hloubka, a váží celkem 33600 g.
| Parameter | DeWALT DWE627 | DeWalt DW733 |
|---|---|---|
| Typ nástroja | Horná frézka | Elektrický hoblík |
| Príkon | 2 300 W | 1 800 W |
| Otáčky naprázdno | 9000-22000 ot./min | 10000 ot/min |
| Zdvih / Hĺbka hobľovania | 80 mm | Max. 2 mm (povrch), Max. 152 mm (hrúbka) |
| Rozmer kleštiny / Šírka spracovania | 6 - 12,7 mm | 317 mm |
| Odsávanie prachu | Nie je uvedené | Áno |
| Hmotnosť | Nie je uvedené | 33600 g |
