Výber správneho elektrického rozvádzača je kľúčovým krokom pri každej elektroinštalácii, či už ide o novostavbu, rekonštrukciu alebo modernizáciu existujúceho systému. Plastové rozvádzače s kapacitou 72 modulov predstavujú univerzálne a praktické riešenie pre širokú škálu aplikácií. Plastový rozvádzač s kapacitou 72 modulov je základným prvkom každej modernej elektroinštalácie. Jeho hlavnou funkciou je bezpečné a organizované umiestnenie a ochrana elektrických komponentov, ako sú ističe, prúdové chrániče, prepäťové ochrany a iné moduly.
Kapacita 72 modulov znamená, že rozvádzač je navrhnutý tak, aby pojal až 72 štandardných 18 mm modulov, čo zvyčajne zodpovedá štyrom radom po 18 moduloch. Tieto rozvádzače sú často vyrobené z odolného plastu (ABS), ktorý zaručuje dobré izolačné vlastnosti a odolnosť voči mechanickému poškodeniu. Sú navrhnuté pre rôzne typy montáže, vrátane povrchovej (na omietku) a zapustenej (pod omietku), čo umožňuje flexibilné prispôsobenie rôznym stavebným podmienkam.
Typy 72-Modulových Rozvádzačov
Na trhu existuje niekoľko typov plastových rozvádzačov s kapacitou 72 modulov, ktoré sa líšia najmä spôsobom montáže a konštrukciou:
Rozvodnice na omietku
Tieto rozvádzače sa montujú priamo na povrch steny. Sú ideálne v prípadoch, kde nie je možné alebo žiaduce vykonávať stavebné úpravy na vťahovanie rozvádzača do steny. Príkladom je Rozvodnica na omietku 72 modulov, oceľové dvere (BF-O-3/72-C) alebo Famatel Acqua Plus 39072 s krytím IP65, ktoré poskytuje vysokú úroveň ochrany proti prachu a vode.
Rozvodnice pod omietku
Tieto rozvádzače sa osadzujú do pripraveného otvoru v stene, čím vytvárajú elegantný a nenápadný vzhľad. Príkladom je ETI ERP18-4, ktorý vyniká nadštandardnou šírkou 18 modulov v rade a kovovými dverami. Okrem spôsobu montáže sa rozvádzače líšia aj materiálom dvierok (plastové alebo kovové), stupňom krytia (IP), a prítomnosťou špeciálnych funkcií, ako sú predmontované N/PE svorkovnice.
Kľúčové Vlastnosti a Výhody
Plastové rozvádzače s kapacitou 72 modulov ponúkajú rad výhod, ktoré ich robia obľúbenou voľbou:
- Dostatočná kapacita: 72 modulov poskytuje dostatok priestoru pre umiestnenie všetkých potrebných ističov, prúdových chráničov a iných prvkov pre moderné domové alebo komerčné inštalácie.
- Organizácia a prehľadnosť: Umožňujú systematické usporiadanie elektrických obvodov, čo uľahčuje údržbu, diagnostiku a budúce rozšírenia.
- Bezpečnosť: Zabezpečujú ochranu elektrických komponentov pred poškodením a izolujú nebezpečné napätie od používateľov.
- Flexibilita montáže: Možnosť výberu medzi povrchovou a zapustenou montážou umožňuje prispôsobenie rôznym architektonickým a dizajnovým požiadavkám.
- Odolnosť materiálov: Plastové konštrukcie, často z ABS, sú odolné voči nárazom a chemikáliám, zatiaľ čo kovové dvere zvyšujú mechanickú odolnosť a estetický vzhľad.
Montáž bytovej rozvodnice s prívodom zdola
Detailný Pohľad na Rozvodnicu Eaton BF-U-3/72-C
Rozvodnica Eaton BF-U-3/72-C kombinuje eleganciu zapustenej montáže s obrovskou kapacitou profesionálnych skríň. Vďaka šírke 24 modulov na jeden rad (namiesto bežných 12) poskytuje kapacitu 72 modulov už pri troch radoch. To umožňuje inštalovať veľa prístrojov bez toho, aby ste museli mať na stene vysokú a nevzhľadnú "vežu". Zapustená verzia BF-U je ideálna pre novostavby.
Konštrukcia a výhody
- Šírka 24 modulov: Poskytuje lepší prehľad a jednoduchšie prepojenie medzi prístrojmi v jednom rade.

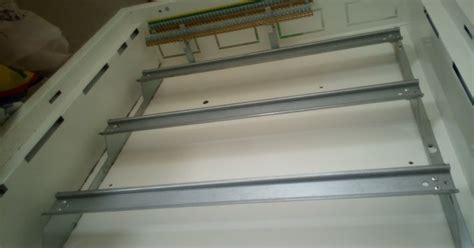

- Hĺbka 127 mm: Dostatočný priestor vo výklenku pre pohodlné uloženie káblov za DIN lištami.
- Vyberateľný rám: Vnútornú konštrukciu (šasi) je možné vybrať, osadiť ističmi a zapojiť na stole, a potom vložiť do zamurovanej vane.
- Plechové dvere: Pevné, odolné a magnetické (možnosť umiestniť popisky).
Typické Aplikácie
Zapustená verzia BF-U je ideálna pre novostavby. Typické aplikácie:
- Rodinné domy: Hlavný domový rozvádzač, kde je požiadavka na estetiku (skriňa nevyčnieva do priestoru) a veľkú kapacitu.
- Kancelárie: Chodbové rozvádzače, ktoré musia splynúť s interiérom.
- Inteligentné systémy: Šírka 24 modulov umožňuje umiestniť dlhé PLC automaty a zdroje na jednu lištu.
Príklady Konkrétnych Produktov
Na trhu je dostupných viacero renomovaných výrobcov, ktorí ponúkajú kvalitné plastové rozvádzače 72 modulov:
- Schneider Electric Pragma ponúka rozvodnice na omietku s kapacitou 72 modulov, napríklad model PRA30418, ktorý má 4 rady a rozmery 426 × 750 × 145 mm.
- Elcon vyrába oceľoplechový rozvádzač MSP-72M, ktorý je vhodný pre obytné aj komerčné priestory a pojme až 72 modulov.
- ABB má v ponuke viacero typov, vrátane zapustenej rozvodnice 1SLM004101A1210 s plastovými priehľadnými dvierkami a krytím IP41, ako aj povrchové verzie.
- Famatel ponúka rozvodnicu na omietku Acqua Plus 39072 s krytím IP65 a rozmermi 878 x 430 x 160 mm, ktorá je ideálna pre inštaláciu v náročných podmienkach.
- ETI predstavuje zapustenú rozvodnicu ERP18-4, ktorá sa vyznačuje šírkou 18 modulov v rade, celkovou kapacitou 72 modulov a kovovými dverami. Táto rozvodnica je určená pre murované steny a ponúka dostatok priestoru pre moderné inštalácie.
Technické Parametre
Plastové rozvádzače 72 modulov sa vyznačujú nasledujúcimi technickými parametrami:
| Parameter | Špecifikácia |
|---|---|
| Celková kapacita | 72 modulov (typicky 4 rady x 18 modulov) |
| Typ montáže | Na omietku / Pod omietku |
| Materiál vane | Plast (ABS) |
| Materiál dvierok/rámu | Plast alebo Kov (Oceľový plech) |
| Stupeň krytia | Od IP30 do IP66 (v závislosti od modelu) |
| Menovitý prúd (In) | Zvyčajne do 100 A |
| Rozmery (VxŠxH) | Variabilné |
Konkrétne pre model Eaton BF-U-3/72-C sú technické parametre nasledovné:
- Značka: Eaton
- Model: BF-U-3/72-C (283048)
- Počet radov: 3
- Modulov na rad: 24 (Celkom 72)
- Montáž: Pod omietku (do muriva)
- Krytie: IP30
- Rozmery výklenku (VxŠxH): 570 x 560 x 127 mm
Na Čo si Dať Pozor pri Výbere
Pri výbere plastového rozvádzača 72 modulov je dôležité zvážiť nasledujúce faktory:
- Typ montáže: Rozhodnite sa, či preferujete povrchovú alebo zapustenú montáž na základe vašich potrieb a možností.
- Stupeň krytia (IP): Pre vlhké alebo prašné prostredia zvoľte rozvádzač s vyšším stupňom krytia (napr. IP54, IP65).
- Materiál dvierok: Kovové dvere sú odolnejšie a esteticky pôsobivejšie, zatiaľ čo plastové môžu byť cenovo dostupnejšie.
- Rozmery: Uistite sa, že máte dostatok priestoru pre montáž rozvádzača a jeho otvor v stene (pri zapustenej montáži). Napríklad rozvodnica ETI ERP18-4 má šírku vane približne 45 cm, čo je viac ako štandardné 12-modulové skrine.
- Výbava: Skontrolujte, či rozvádzač obsahuje potrebné N/PE svorkovnice a DIN lišty, alebo či je potrebné dokúpiť ich samostatne.
- Je dôležité si uvedomiť, že niektoré rozvodnice, ako napríklad ETI ERP18-4, sú určené primárne na zamurovanie do pevných stien. Pre montáž do sadrokartónových konštrukcií sú vhodnejšie špecifické typy rozvodníc s úchytmi pre duté steny.
Často Kladené Otázky (FAQ)
Tu nájdete odpovede na často kladené otázky ohľadom domových rozvádzačov pod omietku s kapacitou 72 modulov.
Je vhodná do sadrokartónu?
Tento model (BF-U) je určený do muriva. Pre duté steny (sadrokartón) existuje montážna sada (BFZ-HWS), ktorou sa dá táto skriňa prispôsobiť, ale primárne je konštruovaná na zamurovanie.
Aký veľký otvor mám pripraviť?
Odporúčaný otvor je cca 570 x 560 x 127 mm. Vždy je lepšie mať skriňu fyzicky na stavbe pred sekaním/murovaním, aby ste si rozmery overili.
Obsahuje svorkovnice?
Áno, súčasťou balenia sú N a PE svorkovnice (skrutkové), dimenzované pre kapacitu rozvádzača.
Dajú sa dvere otočiť?
Áno, pánty dverí umožňujú montáž s otváraním doľava alebo doprava.
