Výmena ležatých rozvodov v bytovom dome je dôležitou súčasťou úplnosti obnovy budovy. Hoci sú často skryté v technickom suteréne a nie sú na očiach ako rozvody v stupačkách, ich stav má zásadný vplyv na funkčnosť, bezpečnosť a energetickú efektivitu celého objektu. Preto sa na nich aj pri plánovaní komplexnej obnovy bytového domu veľmi často zabúda, čo môže mať fatálne následky.
Panelové domy, ako ich poznáme, sa začali stavať už v 60-tych rokoch, preto je zrejmé, že oceľové pozinkované potrubia a ďalšie vtedy používané materiály sú dávno po životnosti. Pôvodné rozvody slúžili bez havárií aj 30 rokov. Dnešné novšie potrubia nemajú životnosť ani 20 rokov a potrubia na teplú vodu treba meniť už po 10 rokoch svojej životnosti. Kanalizačné potrubia z PVC, tiež rozvody vykurovacej sústavy a plynu môžu dosahovať životnosť až 50 rokov, no prvé bytovky už dávno presiahli aj túto hranicu životnosti.
Prečo je výmena ležatých rozvodov nevyhnutná?
Ležaté rozvody v pivniciach bytových domov bývajú staré, popraskané, netesnia a niektoré ventily sa nedajú uzavrieť. Odkladanie výmeny ležatých rozvodov v bytovom dome by mohlo viesť k častým havarijným stavom. Po uplynutí technickej životnosti je každý materiál opotrebovaný, skôr hrdzavie a praská, je ako časová bomba, ktorá môže kedykoľvek vybuchnúť.
Prasknuté potrubie v technickom suteréne, ktorý je mimo dosah vlastníkov, môže narobiť poriadnu paseku. Skôr než na takúto haváriu vlastníci zareagujú, zväčša dochádza k veľkým škodám. Vlastníci v bytových domoch situáciu so zastaralými potrubím riešia až vtedy, keď sa stáva havarijnou. Neraz počúvame otázky ako: „Opäť prasklo vodovodné potrubie?" alebo „Havária je len otázkou času.“ Zatekanie, netesnosti, zápach a možné ohrozenie bezpečnosti obyvateľov - to sú dôsledky havarijného stavu v starších bytových domoch. Kovové rúry nevydržia večne. Pri našich obhliadkach sa často stretávame so stavom, že ani jedna z rúr nie je vyhovujúca. Už po prvej, bežnej prehliadke potrubí je jasné, že stav je kritický.
Staré odpadové potrubie často obsahuje azbest, vodovodné potrubia sú zanesené vodným kameňom, čo výrazne vplýva na kvalitu vody. Okrem toho, na pôvodných rozvodoch teplej vody a kúrenia je používaná tepelná izolácia dávno v rozklade a s nulovou účinnosťou. Miestami izolácie úplne chýbajú a ich tepelno-izolačné vlastnosti už zďaleka nespĺňajú nároky na energetickú hospodárnosť. Dochádza k nadmernému plytvaniu energiou na ohrev vody.
Oprava vodovodného potrubia
Neodborné opravy stav zlepšia iba dočasne. V nejednom dome sú ležaté rozvody v havarijnom stave. Drobné opravy sa vykonávajú často mimoriadne neodborným, až „fušérskym“ spôsobom, dokonca lepiacou páskou, čo síce neraz vyznieva doslova humorne, ale nebezpečenstvo havárie a poškodenia majetku občanov to určite rieši iba krátkodobo. Tak ako aj v iných prípadoch platí, že odstránenie havarijného stavu je vždy nákladnejšie ako správne naplánovaná komplexná rekonštrukcia.
Signály, že je čas na výmenu
Včasná výmena a tepelná izolácia ležatých rozvodov v bytovom dome je najlepšie riešenie, ako predísť nadmerným stratám na ohreve teplej vody a havárii na rozvodoch. Najčastejším signálom na výmenu je:
- Slabnúci tlak pri púšťaní vody z kohútikov.
- Špinavá voda zafarbená od hrdze.
- Častejšie hlásenia menších havarijných stavov, najmä v súvislosti s nefunkčnými uzávermi.
Kompletná výmena ležatých rozvodov
Ležaté rozvody sú horizontálne položené rozvody potrubia studenej vody (SV), teplej úžitkovej vody (TÚV), cirkulácie TÚV, rozvody plynu a ústredného kúrenia (ÚK). Kompletná výmena ležatých rozvodov je pre bytový dom považovaný za väčší projekt rekonštrukcie rozvodov vody, kanalizácie, plynu a ústredného kúrenia. S tým súvisí aj výmena ventilov a v prípade výmeny hlavného prívodu vody aj nový vodomer.
Pri celkovej rekonštrukcii rozvodov je nutné naraz pristúpiť k výmene stúpacích zvislých, ako aj ležatých vodorovných rozvodov kanalizácie, vody, kúrenia a plynu. Majú rovnaký vek a sú z tých istých materiálov, preto aj nové zvislé a vodorovné potrubia je dobré realizovať z rovnakého materiálu.
Rekonštrukciu rozvodov v bytovom dome treba začať u ležatých rozvodov, a to ešte pred výmenou stúpacích zvislých rozvodov. Ležaté vodorovné rozvody sú umiestnené zväčša v technickom suteréne bytového domu a rozvody plynu vo vstupných priestoroch chodby a pivnice na prízemí budovy. Pri ich výmene vlastníci nemusia sprístupňovať svoje byty, ako pri výmene stúpacích rozvodov.
Výhody moderných systémov
Nové viacvrstvové plast-hliníkové potrubia pre ležaté rozvody vody prispejú k zvýšeniu kvality pitnej vody a znížia tak zbytočné vypúšťanie vody z dôvodu zafarbenia od hrdze. Zvýši sa aj prietok vody, čo vlastníci zaregistrujú pri lepšom tlaku vody v bytoch. Pri výmene rozvodov sa realizujú aj nové inštalácie uzatváracích ventilov vody a ústredného kúrenia, cirkulačných ventilov teplej vody a bezpečnejších plynových ventilov. Nové uzatváracie ventily majú dlhšiu životnosť, sú podstatne kvalitnejšie, skoro bezúdržbové a umožňujú pozvoľnejšie uzatváranie či reguláciu prietokového média.
Nové zateplené vodorovné rozvody cirkulačného potrubia teplej vody obmedzia odpúšťanie vody a môžu znížiť straty na neprerušenej dodávke až o 20 percent.
Kvalitná tepelná izolácia ako základ úspor
Kvalitná izolácia je základ úspory. Izolácia v súlade s platnou normou o hrúbke 10 mm dokáže znížiť tepelné straty na potrubí ústredného kúrenia až o 50 %. Horizontálne potrubia ústredného kúrenia sú obvykle v technickom suteréne ťahané paralelne pozdĺž obvodu budovy, tzn. dobre skryté. Správny návrh ležatých rozvodov musí obsahovať prepočet dimenzií projektantov zdravotechniky. Zároveň je nutné si uvedomiť, že ležaté rozvody sú vedené v technických podlažiach alebo suterénoch, kde hrá významnú úlohu správna tepelná izolácia rozvodov podľa vyhlášky 282 z roku 2012 MH SR.
Odporúčané hrúbky izolácie
| Typ potrubia | Účel izolácie | Odporúčaná hrúbka izolácie | Poznámka |
|---|---|---|---|
| Studená voda (SV) | Ochrana pred kondenzáciou vodnej pary | 5 mm | Postačujúca hrúbka |
| Teplá úžitková voda (TÚV) a ústredné kúrenie (ÚK) v studených priestoroch | Zníženie tepelných strát | 10 - 20 mm | Závisí od priemeru rúry, čím väčší priemer, tým hrubšia izolácia. |
| Ústredné kúrenie (ÚK) | Zníženie tepelných strát o 50 % | 10 mm | V súlade s platnou normou |
| Teplá úžitková voda (TÚV) | Maximálna energetická hospodárnosť | 30 mm | Ideálna hrúbka, nie 13 mm, ako sa často vidí v praxi. |

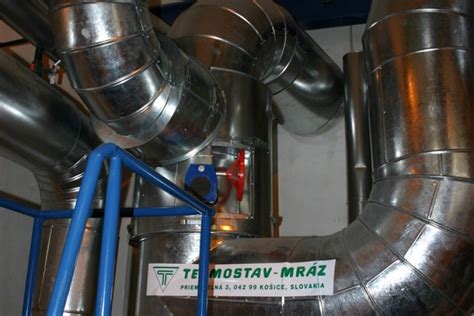

Nehorľavé potrubné puzdro z kamennej vlny je ideálne na izoláciu rozvodov tepla a teplej vody, centrálneho vykurovania a ďalších zariadení. Má tvar dutého pozdĺžne deleného valca na povrchu s hliníkovou fóliou vystuženou sklenenou mriežkou. Nové usporiadanie vlákien zaručuje výrazné zníženie tepelných strát. Unikátna výrobná technológia zaručuje vysokú kvalitu, skvelú mechanickú pevnosť a dlhodobú stálosť výrobku. Izolačné puzdro má na pozdĺžnom spoji samolepiacu pásku na dokonalé uzatvorenie puzdra, ktorá nenahrádza nosný spoj. Puzdro je vhodné aj na izoláciu rozvodov technologického tepla, teplej úžitkovej vody a tepelných uzlov.
Protipožiarna ochrana - nevyhnutná súčasť rekonštrukcie

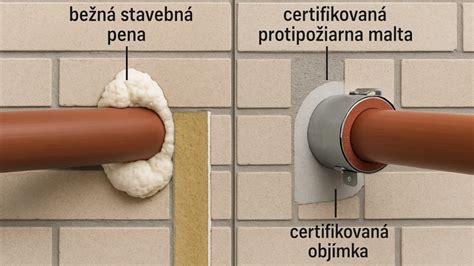

Pri výmene rozvodov netreba zabúdať ani na požiarnu ochranu. Je potrebné si uvedomiť, že výmenou pôvodných nehorľavých azbestových rozvodov za plastové rozvody sa zmení veľmi dôležité vlastnosť celej sústavy. Tento problém treba ošetriť vhodnými certifikovanými systémami požiarnej ochrany, ktoré tvoria napríklad protipožiarna pena, protipožiarny náter, protipožiarny tmel, protipožiarna malta, protipožiarne manžety alebo protipožiarne napeňujúce pásy.
Požiarne deliace konštrukcie musia v celej ploche spĺňať kritériá požiarnej odolnosti podľa Zbierky zákonov č. 94/2004 (§40), novelizovanej v auguste 2012 vyhláškou Ministerstva vnútra SR č. 225/2012 Z.z. Protipožiarna ochrana je navrhnutá od spoločnosti Protecta, pričom každá protipožiarna upchávka sa skladá z minerálnej vaty, protipožiarnych pások a protipožiarnej malty Protecta EX Mortar + štítok o protipožiarnej odolnosti daného prestupu. Otvor, ktorý ostane po inštalácii rozvodov, je nevyhnutné požiarne utesniť. Správne vyhotoviť protipožiarny priestup, predovšetkým použiť správne množstvo napeňujúceho pásu podľa údajov výrobcu.
Proces rekonštrukcie ležatých rozvodov
Dĺžka kompletnej rekonštrukcie ležatých rozvodov môže trvať aj niekoľko dní. Závisí to od množstva faktorov, ako je veľkosť bytového domu, prístupnosť priestoru, výška stropu v technickom suteréne, potreba likvidácie azbestu a najmä kapacita dodávateľskej firmy.
1. Revízia a projektovanie
Celkovej rekonštrukcii predchádza dôkladná revízia potrubí. Po nej máme zmapovaný stav a môžeme plánovať a pripravovať použitý materiál, a tiež rýchly a bezpečný spôsob celkových opráv. Pri samotnom návrhu systému rozvodov stojí projektant. Ten by mal v prvom rade návrhom splniť požiadavky normatívnych predpisov a zároveň pripraviť projekt, ktorý bude pre vlastníkov bytov ekonomicky výhodný. Preto by mali projektanti vo výkresoch voliť označenie - vonkajší priemer rúry × hrúbka steny potrubia (napr. DN 32 = 40 × 5,5 mm), aby predišli nedorozumeniam s montážnikmi. Na rozdiel od stúpacích rozvodov sú použité väčšie dimenzie potrubí.
2. Príprava a demontáž
Zahájenie prác začína sprístupnením priestorov, najmä pivnice a technického suterénu budovy a umožnením dodávateľskej firme napojenie na zdroj elektriny. Nasleduje uvoľnenie prestupných otvorov okolo rúr. Potom sa demontujú pôvodné rozvody, ktoré sú uchytené zväčša pod stropom suterénu v objímkach s gumovou výstelkou. Demontujú sa a likvidujú komplet rúry aj s pôvodnými ventilmi a tepelnou izoláciou. Pre odstraňovanie starých azbestocementových kanalizačných potrubí je nevyhnutné disponovať oprávnením na odstraňovanie azbestových materiálov a tiež oprávnením na nakladanie s nebezpečným odpadom.
3. Montáž a izolácia
- Montáž ležatých rozvodov a uzatváracích ventilov studenej vody (SV), teplej úžitkovej vody (TÚV) a cirkulácie TÚV.
- Montáž ležatých rozvodov a uzatváracích ventilov ústredného kúrenia (ÚK).
- Tepelná izolácia rozvodov TÚV a ÚK. Hrúbku tepelnej izolácie sa pohybuje medzi 10 až 20 mm, určuje ju norma a odvíja sa od priemeru rúry, platí že čím väčší priemer tým hrubšia izolácia. Izolácia musí vyhovovať platným normám a v súlade s vyhláškou 282/2012 Z. z.
- Montáž nových plynových rozvodov a uzatváracích ventilov plynu pre jednotlivé stupačky.
- Inštalácia protipožiarnych prestupov doplnené nehorľavou vrstvou betónového poteru.
V rámci inštalácie nových rozvodov je podstatou vyregulovania TÚV inštalovanie vyvažovacích prvkov do cirkulačného potrubia. Dôležité je tiež správne realizovať uzemnenie vodovodného potrubia, nie na plynové potrubie.
Výber dodávateľa a materiálov
Jedným z najdôležitejších kritérií spokojnosti zákazníka by mala byť aj kvalita použitých materiálov. Odporúča sa používať najkvalitnejší a najodolnejší plast PE-Xa s odhadovanou životnosťou cez 50 rokov a jedinečnú spojovaciu techniku. Všetkým zákazníkom odporúčame využívať materiály z ušľachtilej ocele, ktoré sa vyznačujú trvácnosťou a čistotou. Čo sa týka obnovy kanalizácie, je dôležité, aby boli rúry dostatočne odhlučnené. V prípade obnovy ležatých rozvodov požiarnej vody neexistuje veľa alternatív.
Pri výbere realizačnej firmy sa uistite, že disponuje všetkými potrebnými oprávneniami a certifikátmi pre realizáciu rekonštrukcie rozvodov zdravotechniky v bytových domoch. Status špecializovaného montážneho partnera popredných výrobcov je pre vlastníkov bytov veľmi pozitívny signál, že môžu očakávať vysokú spokojnosť s poskytnutými službami a profesionálny prístup.
Faktory spokojnosti zákazníka
- Rýchlosť montáže: Keďže sa pri výmene stúpacích rozvodov vstupuje do priestorov v osobnom vlastníctve, je nevyhnutné dodržiavať dohodnutý harmonogram počtu realizovaných bytov za deň. Našou snahou je rýchlo a odborne vymeniť všetky rozvody tak, aby sme vlastníkov neodpojili od dodávky vody na dlhé obdobie.
- Poriadok: Počas realizácie, ako aj po nej je potrebné dodržiavať poriadok.
- Slušné správanie: Nevhodné správanie má veľmi negatívny vplyv na vnímanie firmy.
Práce musia byť nielen rýchle, ale najmä presné a odborne vykonané, pretože rozvody musia slúžiť účelu niekoľko nasledujúcich desaťročí. Dielo musí spĺňať nielen estetické, ale najmä súčasné hygienické a protipožiarne normy. Sú prísne, ale pracovníci by mali byť odborne zdatní a vyškolení tak, aby tieto úlohy bez problémov zvládli.
