Prepäťová ochrana je často prehliadaná, no pritom mimoriadne dôležitá súčasť vašej domácnosti. Každý väčší či drahší domáci elektrospotrebič, vrátane kotlov a iných vykurovacích systémov, by mal byť do elektrickej siete napájaný práve skrz prepäťovú ochranu. Prepäťová ochrana alebo aj prepäťový zvodič sa používa pre bezpečné zapájanie elektrických spotrebičov a elektronických zariadení, aby ich ochránil pred prepätím - preťažením.
V dnešnej dobe sa v domácnostiach bežne nachádzajú desiatky spotrebičov, ktoré sú zapojené do elektrickej siete. Elektrické spotrebiče - chladnička, práčka, umývačka riadu, elektrická rúra, počítač a iné zariadenia nie sú lacnou položkou, rovnako ako aj moderné kotly a vykurovacie systémy s komplexnou elektronikou. Zvýšenie životnosti zariadení je kľúčové; aj keď krátkodobé prepätia nemusia okamžite poškodiť zariadenia, môžu mať kumulatívny efekt, ktorý skracuje ich životnosť. Okrem toho, poškodené alebo prepätím zničené zariadenia môžu spôsobiť aj závažnejšie problémy, ako sú elektrické požiare.
Čo spôsobuje prepätie a ako sa šíri?
Mnoho ľudí si myslí, že blesk je jediným zdrojom prepätia, ale faktom je, že prepätia môžu byť spôsobené aj výpadkom elektriny, zapínaním a vypínaním veľkých spotrebičov, alebo aj prácami na elektrickom vedení. Určite už každý z vás zažil situáciu, keď vo vašej domácnosti nastal výpadok elektrického prúdu, či už v dôsledku poruchy alebo napríklad zlého počasia.
Vznik prepätia nastáva v okamihu, keď sa v obehu elektrickej siete nachádza vyššia úroveň elektrického napätia, akú je schopná rozvodná sieť zvládnuť. Tento stav môže byť záležitosťou niekoľkých sekúnd, milisekúnd či mikrosekúnd, keď sa úroveň napätia zvýši, čo však môže spôsobiť závažnú poruchu. Prepätie v sieti môže vzniknúť aj klasickým spínaním spotrebičov, napríklad pri zapínaní elektrického bojlera, vykurovacích zdrojov alebo zváračky či iných druhov spotrebičov, ktoré elektrickú sieť zaťažujú opakovane. Krátke zmeny napätia majú za následok prepäťové impulzy.
Nie menej často sa stáva, že dôjde k poruche v rozvodnej sieti. Odpojenie „nuláka“ - neutrálneho vodiča v sieti na tri fázy sa postará o to, že prúd v jednotlivých fázach je nerovnomerný, prudko stúpne či klesne a nastáva problém. Podobná situácia s prepätím môže nastať aj v prípade poruchy v trafostanici. A dostávame sa aj k samotným bleskom. Ide o priamy úder do objektu, čo spôsobí extrémny nárast elektrického prúdu v obvode, vodiče v rozvodnej sieti dostanú obrovskú ranu. Tak, už vieme, ako také prepätie vzniká, že sa týka spotrebičov a vážne ich môže poškodiť alebo dokonca znefunkčniť.
Ako prepäťová ochrana funguje?
Prepäťová ochrana je zariadenie (alebo súbor zariadení), ktoré chráni elektroniku a elektrické systémy pred neočakávanými a náhlymi nárastmi napätia v elektrickej sieti. Tieto nárasty, známe ako prepätia, môžu byť spôsobené rôznymi faktormi, ako sú búrky, zásahy bleskom, výpadky energie, spínacie operácie v elektrickej sieti alebo dokonca chyby v elektroinštalácii. Jednoducho povedané, prepäťová ochrana funguje ako bezpečnostná bariéra medzi vašimi zariadeniami a potenciálne škodlivým elektrickým výbojom.
Prepäťová ochrana je podľa niektorých elektrikárov zariadenie a podľa iných súčiastka. Štandardne si však predstavte, že ide o bezpečnostný prvok, ktorý chráni spotrebič alebo spotrebiče pripojené v elektrickej sieti. Zámer alebo ak chcete účel je v zásade vždy rovnaký: ochrániť všetky elektrospotrebiče, ktoré sú cez prepäťovú ochranu pripojené do elektrickej siete. Dôležité parametre prepäťovej ochrany zahŕňajú absorpciu energie (napr. 918 J pre L-N, L-PE, PE-N), dobu odozvy (často menej ako 1 ns), maximálnu prúdovú záťaž (napr. 16 A max.) a prítomnosť indikátora prepätia.
Druhy a stupne prepäťovej ochrany
Ochrana pred prepätím môže byť rôzna a podobne poznáme i viacero úrovní prepäťovej ochrany. V rámci samotného segmentu a výberu prepäťovej ochrany je potrebné myslieť aj na to, že v ponuke nájdete rôzne druhy týchto ochrán s rôznym označením, ale i určením.

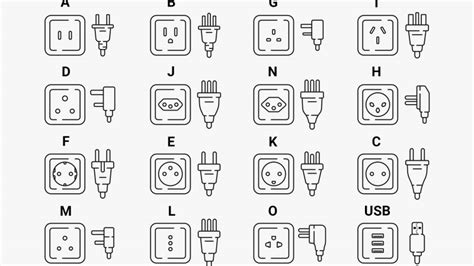

Jednozásuvkové a viaczásuvkové prepäťové ochrany
Mnoho z nás pozná zrejme najklasickejšie prepäťové ochrany do zásuvky. Ide o jednozásuvkové prepäťovky, ktoré sú primárne určené pre ochranu jedného spotrebiča. Avšak, možno vás neprekvapí, že ak do prepäťovej ochrany zapojíte predlžovačku s viacerými zásuvkami, získate v podstate viaczásuvkovú prepäťovku.
Druhým najznámejším typom budú viaczásuvkové prepäťové ochrany, ktoré vyzerajú na prvý pohľad ako predlžovačka so štyrmi alebo až deviatimi zásuvkami. Ich výhodou je, že pokryjú potrebu, kedy môžete ochrániť viac ako jeden spotrebič. Stretnúť sa môžete takisto s viaczásuvkovými prepäťovými ochranami, ktoré môžu byť vybavené zásuvkami master a slave. Ak je reč o zásuvke master, tá môže byť len jedna. Princíp je ten, že ak je v master zásuvke napríklad zapojený počítač a v zásuvkách slave sú reproduktory, monitor, tlačiarne, v prípade, že sa vypne počítač, vypnú sa všetky slave zásuvky. Špecifickou funkciou sú takisto EMI a RFI filtre, ktoré pozitívne vplývajú na kvalitu koaxiálneho pripojenia.
Stupne ochrany B, C, D
A tu sa dostávame k veľmi dôležitým parametrom. Nie je totiž zvodič ako zvodič. Nie každý je totiž rovnako kvalitný a hlavne nie rovnako odolný. Pri výbere je potrebné dbať na tzv. stupeň alebo úroveň ochrany. Kategoricky sú prepäťové ochrany radené do kategórií B, C, D. Nie je totiž automatické, že daná prepäťová ochrana, ktorú ste zakúpili, musí odolať náhlej poruche v trafostanici alebo odolať zásahu bleskom.
Potrebné je však takisto si definovať, čo určuje odolnosť samotnej prepäťovej ochrany. Nižšie uvádzame typické komponenty používané v jednotlivých stupňoch ochrany:
Iskrište (Stupeň B)
Ide o dve elektródy, ktoré majú presne stanovenú vzdialenosť. Jedna elektróda slúži ako vodič a druhá je súčasťou pre uzemnenie. V prípade, že dôjde k prepätiu, dôjde k preskoku výboja medzi elektródami, jedna elektróda výboj prevedie a druhá ho uzemní. Odolnosť takejto prepäťovky zvládne odolať aj vysokému napätiu. Kategoricky sa radí do štvrtej až tretej kategórie a má stupeň ochrany B.
Varistor (Stupeň C)
Ide o nenápadnú polovodičovú súčiastku, ktorá sa v rámci prepäťovej ochrany správa ako izolant pri bežnom 230 V napätí. Má vysoký odpor, ale pri prepätí jeho odpor klesne a izolant sa tým pádom stáva vodičom, ktorý dokáže výboj - impulz izolovať do zeme. Varistor je omnoho citlivejší ako samotné iskrište. Takéto prepäťové ochrany zvládnu extrémnu prepäťovú záťaž. Patria do druhej až prvej kategórie s označením C.
Transil (Stupeň D)
Podobne ako varistor, aj transil je polovodičová súčiastka, no s ešte vyššou citlivosťou. Pripomína diódu a vďaka vyššej citlivosti je reakcia na moment prepätia omnoho rýchlejšia. Citlivosť je však daňou za odolnosť. Využíva sa pri elektronike, ktorá je extrémne citlivá na zmeny napätia.
Pre lepšie pochopenie rozdielov medzi jednotlivými stupňami ochrany uvádzame prehľadnú tabuľku:
| Stupeň ochrany | Typ súčiastky | Citlivosť/Rýchlosť odozvy | Odolnosť voči prepätiu | Typické použitie | Kategória |
|---|---|---|---|---|---|
| B | Iskrište | Nižšia | Veľmi vysoká (proti priamemu úderu blesku) | Primárna ochrana (vstup do objektu, hlavný rozvádzač) | IV - III |
| C | Varistor | Vyššia ako iskrište | Vysoká (proti nepriamemu úderu blesku, spínacím prepätiam) | Sekundárna ochrana (podružné rozvádzače, pred spotrebičom) | II - I |
| D | Transil | Najvyššia | Nižšia (proti jemným prepätiam) | Finálna ochrana (priamo pri citlivej elektronike) | I |
Výber s ohľadom na typ siete
Pri výbere je potrebné zohľadniť takisto aj to, pre aký druh elektrickej siete je prepäťová ochrana určená. Aj na základe toho sa totiž určuje, aký stupeň ochrany je pre danú sieť potrebný. Dostatočnú ochranu elektrickej siete je totiž možné dosiahnuť viacerými metódami. Pri bežne používaných sieťach s nízkym napätím (NN) sa môžu používať rôzne kombinácie.
Pri sieti TN-S je možné prepäťové ochrany zapojiť dvoma spôsobmi: 4+0 alebo 3+1. Pri možnosti 4+0 ide o to, že sa obmedzuje aj pozdĺžne prepätie medzi vodičmi spotrebičov. Takýto variant však môže mať za následok nechcené vypnutie, pretože aj pri drobných prepätiach môže prúdový chránič vyhodnotiť jav ako rizikový a vypne celý obvod. Pri zapojení 3+1 sú tri prepäťovky zapojené medzi vodiče a aj nulový vodič, čím sa eliminuje riziko, aby bolo pre zvodič rizikové aj menšie prepätie.
Sieť TNC-C-S ide o nízko napäťovú sieť, ktorá kombinuje dve predošlé. V tomto prípade je vhodné, ak je ochrana inštalovaná ešte pred samotným vodičom a následne aj za ním.
V súvislosti s typom siete sa môžete riadiť aj označením samotných prepäťoviek. Označenie závisí od počtu pólov. Ak budeme hovoriť o prepäťových ochranách, ktoré nie sú priamo zásuvkou, ale nachádzajú sa ešte pred ňou, môžete sa stretnúť s označeniami, ako SVC-350-1-MZ, SVC-350-3-MZ, SVC-350-1N-MZ alebo SVC-350-3N-MZ. Tretí súbor znakov, teda 1,3,1N,3N definuje, koľko pólov s aktívnym prvkom prepäťovka má. Písmeno N sa využíva pri sieťach TN-S, keď je potrebné, aby prepäťovka mala prídavný pól pre súčtové iskrište.

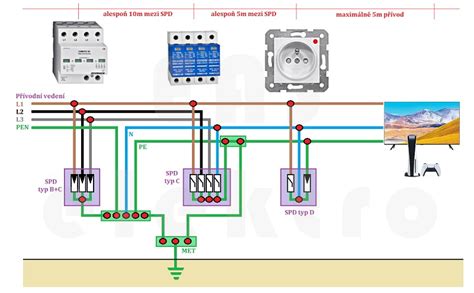

Komplexná ochrana a správne zapojenie pre kotly
Myslíte si, že vaša elektronika je chránená len preto, že máte prepäťovú ochranu v zásuvke? Nie všetky prepäťové ochrany sú rovnaké a je dôležité vedieť, ktoré typy sú pre vašu domácnosť najvhodnejšie. Mnoho ľudí žije v omyle, že stačí mať prepäťovú ochranu T3 (D) zabudovanú v predlžovačke pri televízore alebo počítači. Ale pravdou je, že bez ďalších kaskádovito predradených stupňov ochrán B a C je táto ochrana často neúčinná.
Aby ste naozaj ochránili svoju drahocennú elektroniku, akou je aj moderný kotol s citlivými riadiacimi jednotkami, je nevyhnutné správne dimenzovanie, umiestnenie a zapojenie všetkých stupňov SPD. Prepäťové ochrany sú univerzálne a pripojiť skrz ne môžete akékoľvek elektronické zariadenie, nemajú žiadne obmedzenie. Dôležitým aspektom je maximálna záťaž. Prepäťové ochrany majú limit, koľko zariadení a elektrickej energie zvládnu. Tento údaj je uvedený na štítku zariadenia, preto dbajte, aby ste ho neprekročili.
Samotné zvodiče - prepäťové ochrany sú v zásade doplnkovým prostriedkom pre efektívnejšiu ochranu elektrospotrebičov, predovšetkým tých citlivejších. Podstatné je však kvalitné uzemnenie objektu ako takého. Správne nainštalovaný a umiestnený bleskozvod a dobre pospájané neživé časti, ktoré by mohli byť vodivé. Je potrebné si uvedomiť, že v súvislosti s ochranou pred prepätím hovoríme o komplexnom riešení, ktoré sa vyžaduje projektové riešenie už vo fáze tvorby elektrickej štruktúry daného objektu.

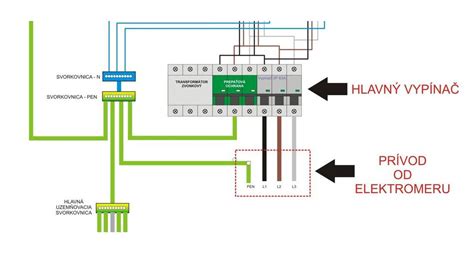

Variant je mnoho. Ak má objekt jeden rozvádzač a nie je možné prepäťovú ochranu umiestniť nikde inde, maximálne do zásuvky, bude použitý jeden stupeň ochrany, a to tak, že bude prepäťovka umiestnená práve do rozvádzača. Efektívnejšie však je, ak je použitých viac stupňov ochrany. Okrem rozvádzača napríklad pred domom je možné prepäťovú ochranu umiestniť aj do hlavného rozvádzača v dome, čím sa zabezpečí kaskádová ochrana citlivých zariadení, ako sú kotly.
Životnosť a údržba prepäťovej ochrany
Prepäťové ochrany nemajú nekonečnú životnosť. Po každom výraznom prepätí sa ich schopnosť chrániť znižuje. Preto je dôležité pravidelne kontrolovať stav ochrany. Niektoré modernejšie modely sú vybavené indikátorom, ktorý signalizuje, že ochrana už nie je funkčná a je potrebné ju vymeniť. Ak takéto svetlo na vašom zariadení svieti, nečakajte a okamžite ju vymeňte.
Cena a výber kvalitnej ochrany
Viete o tom, že prepäťová ochrana do zásuvky je položkou, ktorú zoženiete rádovo za niekoľko eur, no pritom dokáže vo vašom rozpočte zachrániť celé tisíce? Prepäťová ochrana by vo vašej domácnosti určite nemala chýbať. Cena prepäťovej ochrany je zanedbateľná, nič vám preto nebráni v tom, vyskúšať si viacero modelov a vybrať taký, ktorý bude vyhovovať vašim potrebám.
Väčšina z nás zrejme pozná klasické prepäťové ochrany, ktorých cena sa pohybuje na úrovni od 3 do 10 eur a viac za podobný prvok ani nie sme ochotní platiť, zvlášť, ak by mal byť v každej zásuvke nášho domu. Je však potrebné rozlišovať i kvalitu. Predlžovačka so štyrmi zásuvkami a vypínačom totiž neznamená automaticky, že ide o spoľahlivú prepäťovú ochranu. Toto je často omyl. Cena lepšej prepäťovej ochrany sa začína od 10 do 50 eur. Ak skutočne chcete zabezpečiť, aby vaše spotrebiče, vrátane kotla, boli chránené, poobzerať sa musíte po prepäťových ochranách za omnoho vyššiu sumu cez 100 až 200 eur.
Naša rada znie, rozhodne nekupovať najlacnejšie prepäťovky, ktoré len nájdete. Hoci sa môže zdať lákavé, ak kúpite zvodič v hodnote 5 eur a domnievate sa, že vaša chladnička či počítač sú chránené, ak by udrel blesk alebo trafostanica zaznamenala poruchu, faktom je, že to tak byť nemusí a efektívnej ochrany sa nedočkáte. Preto vám odporúčame prehupnúť sa cez hranicu 10 až 20 eur, čo je minimálna suma, ktorú by ste mali za prepäťovku zaplatiť. Prečo riskovať? Prepäťové ochrany nie sú len drahým doplnkom, pokiaľ sú použité správne. Investujte do komplexnej ochrany a správneho zapojenia, aby ste si zabezpečili bezstarostný chod vašich zariadení. Ak však chcete rovno investovať do kvalitného modelu a neviete si spomedzi prepäťových ochrán značiek Philips, Emos, Acar, Solight či APC vybrať, sledujte recenzie jednotlivých modelov.
