Diaľkomer je prístroj určený na meranie dĺžky a vzdialenosti pomocou odrazu a interferencie svetla, zvuku a elektromagnetických vĺn. Ide o nástroj na meranie dĺžky alebo vzdialenosti, ktorý možno kombinovať so zariadením na meranie uhla alebo modulom na meranie parametrov, ako sú uhly a plochy. Na základe merania dĺžky môže nový diaľkomer použiť výsledky merania dĺžky na vykonávanie vedeckých výpočtov o ploche, obvode, objeme, kvalite a iných parametroch meraného cieľa. Diaľkomery sú široko používané v inžinierskych aplikáciách, prieskumoch GIS, armáde a v mnohých ďalších oblastiach.
Princípy Merania Vzdialenosti
Princíp určovania vzdialenosti možno v podstate zredukovať na meranie času, ktorý svetlo potrebuje na cestu k cieľu, a potom výpočet vzdialenosti D prostredníctvom rýchlosti svetla c =299792458 m/s a koeficientu lomu atmosféry n. Keďže je ťažké priamo merať čas, zvyčajne sa meria fáza spojitej vlny, ktorá sa nazýva fázový diaľkomer.
Historicky, vývoj laserových technológií významne posunul možnosti merania vzdialenosti. Prvý laser na svete bol úspešne vyvinutý vedcom Maimanom zo spoločnosti Hughes Aircraft Company v Spojených štátoch amerických v roku 1960. Na tomto základe armáda Spojených štátov čoskoro uskutočnila výskum vojenských laserových zariadení. Už v roku 1961 prvý vojenský diaľkomer prešiel demonštračným testom armády Spojených štátov. Vďaka svojej ľahkosti, malým rozmerom, jednoduchej obsluhe, rýchlosti a presnosti, s chybou len jednej pätiny až niekoľkých stotín iného optického diaľkomeru, sa stal široko používaným v topografických prieskumoch, prieskumoch na bojiskách, tankoch, lietadlách, zameriavaní lodí a delostrelectva, meraní výšky oblačnosti, lietadiel, rakiet a umelých satelitov. Keďže cena diaľkomerov klesala, priemysel postupne začal používať laserové diaľkomery aj v civilných aplikáciách.
Typy Diaľkomerov Podľa Metódy Merania
Moderné diaľkomery využívajú rôzne metódy merania, ktoré ovplyvňujú ich dosah a presnosť. Medzi najbežnejšie patria laserové a akustické (ultrazvukové) diaľkomery.
Laserové Diaľkomery
Laserové merače vzdialenosti, známe aj ako laserové diaľkomery alebo digitálne metre, sú moderným meracím nástrojom, ktorý umožňuje rýchlo, presne a bezdotykovo merať vzdialenosť, plochu alebo objem. Diaľkomer je prístroj, ktorý využíva laser na presné meranie vzdialenosti cieľa. Keď funguje, vystrelí na cieľ veľmi jemný laserový lúč a fotoelektrický prvok prijíma laserový lúč odrazený od cieľa. Laserové lúče majú dobrú smerovosť a jednu vlnovú dĺžku, čo z nich robí ideálny prostriedok pre fotoelektrické meranie. Ak je laser nepretržite vyžarovaný, dosah môže byť približne 40 kilometrov a operácia sa môže vykonávať vo dne aj v noci. Presnosť merania je bežne ±1,5 mm; pri kvalitnejších prístrojoch aj menej.
Medzi hlavné výhody laserových meračov patria extrémna presnosť aj na veľké vzdialenosti, rýchle meranie bez nutnosti natiahnuť pásmo, meranie aj na ťažko dostupných miestach a možnosť uloženia údajov a digitálna správa meraní.
Pulzná Metóda
Pulzný diaľkomer vyšle svetelný impulz a po odraze od meraného cieľa sa svetelný impulz vráti späť do prijímacieho systému diaľkomeru. Meria sa časový interval medzi vysielaním a prijímaním svetelného impulzu, t. j. spiatočný čas šírenia svetla t pulz na vzdialenosť, ktorá sa má merať. Laserový diaľkomer využívajúci pulznú metódu môže dosiahnuť široký rozsah a možno ho použiť na vnútorné aj vonkajšie merania. Jeho typický dosah je 3,5 metra až 2 000 metrov a laserový diaľkomer s vysokým dosahom môže dosiahnuť 5 000 metrov. Laserový diaľkomer pre vojenské účely môže dosiahnuť ešte väčší dosah. Vzhľadom na schopnosť merať ciele merania na veľké vzdialenosti, aby používateľ mohol intuitívne pozorovať diaľkomer, má laserový diaľkomer vo všeobecnosti teleskopický systém, ktorý sa tiež nazýva teleskop laserového diaľkomeru. Presnosť laserového diaľkomeru závisí hlavne od presnosti výpočtu prístroja na výpočet času medzi emisiou lasera a príjmom.
Fázová Metóda
Diaľkomer s fázovou metódou je diaľkomer, ktorý moduluje fázu laserového svetla a získava vzdialenosť meraním fázového rozdielu odrazeného laserového svetla. Ide o meranie fázovej zmeny kontinuálne modulovanej svetelnej vlny vo vzdialenosti, ktorá sa má merať, cirkulačné šírenie, nepriame meranie času. Všimnite si, že meranie fázy nemeria fázu infračerveného alebo laserového žiarenia, ale skôr fázu signálu modulovaného infračerveným alebo laserovým žiarením. Vzhľadom na potrebu detekcie fázy odrazeného lasera musí mať prijímaný signál silnú intenzitu. Z bezpečnostných dôvodov pre ľudské oko nie je možné použiť teleskopický systém ako pri pulznom laserovom diaľkomeri a dosah je relatívne malý. Typický rozsah merania vzdialenosti je 0,5 mm až 150 metrov. Laserový diaľkomer s všeobecnou fázovou metódou používa 635 nanometrový (vizuálne červený) laser ako ladiaci objekt a je bežne známy ako infračervený diaľkomer, ale v skutočnosti definícia lasera nie je založená na farbe. Je dôležité poznamenať, že ak je 635nm laserový diaľkomer priamo ožiarený ľudským okom, môže spôsobiť nezvratné poškodenie.

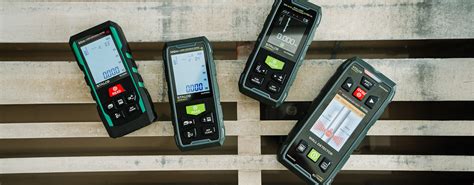

Ako funguje diaľkomer
Akustické (Ultrazvukové) Diaľkomery
Akustické meranie vzdialenosti je prístroj, ktorý využíva na meranie odrazové charakteristiky zvukových vĺn. Vo všeobecnosti sa ako modulačný objekt používajú ultrazvukové vlny, to znamená ultrazvukové diaľkomery. Ultrazvukový vysielač vyžaruje ultrazvukové vlny v určitom smere a spustí časovanie v rovnakom čase ako vysielanie. Ultrazvukové vlny sa šíria vzduchom a okamžite sa vracajú, keď narazia na prekážky na ceste, a ultrazvukový prijímač okamžite preruší a zastaví časovanie, keď prijme odrazenú vlnu. Pretože rýchlosť šírenia ultrazvuku vo vzduchu je značne ovplyvnená teplotou, vlhkosťou, tlakom vzduchu atď., chyba merania je veľká. Taktiež, pretože vlnová dĺžka ultrazvuku je dlhšia, vzdialenosť šírenia je kratšia, takže všeobecný ultrazvukový diaľkomer má relatívne krátku vzdialenosť merania a presnosť merania je relatívne nízka.
Porovnanie Diaľkomerov Podľa Dosahu a Použitia
Nižšie uvedená tabuľka sumarizuje kľúčové charakteristiky a dosah rôznych typov diaľkomerov:
| Typ diaľkomeru | Metóda merania | Typický dosah | Presnosť | Poznámky |
|---|---|---|---|---|
| Laserový (pulzný) | Meranie času odrazu impulzu | 3,5 m - 2 000 m (až 5 000 m pre vysoký dosah, viac pre vojenské) | Vysoká, závisí od presnosti výpočtu času | Široký rozsah, často s teleskopickým systémom, pre vonkajšie aj vnútorné použitie |
| Laserový (fázový) | Meranie fázového rozdielu mod. svetla | 0,5 mm - 150 m | Veľmi vysoká, ale dosah menší | Používa modulované svetlo, silná intenzita signálu, bezpečnosť pre oko, bežne 635nm laser |
| Ultrazvukový | Odraz zvukových vĺn | Relatívne krátka vzdialenosť (do niekoľkých desiatok metrov) | Nízka, ovplyvnená prostredím (teplota, vlhkosť, tlak) | Dlhá vlnová dĺžka ultrazvuku, kratší dosah |
Funkcie a Využitie Moderných Laserových Diaľkomerov
Moderné laserové diaľkomery ponúkajú množstvo pokročilých funkcií, ktoré výrazne uľahčujú prácu a rozširujú možnosti ich využitia:
- Merací dosah: Rozsah sa líši podľa modelu. Základné modely majú dosah do 30 m (vhodné pre domáce použitie), poloprofesionálne modely do 50-80 m (pre rekonštrukcie, montáže) a profesionálne modely až 100-200 m (pre stavebníctvo, geodéziu).
- Výpočet plochy a objemu: Prístroje automaticky prepočítavajú namerané hodnoty na m² a m³.
- Pythagorova funkcia: Táto funkcia umožňuje výpočet nepriamych vzdialeností, napríklad výšky budovy bez nutnosti výstupu.
- Pamäť meraní: Poskytuje možnosť uloženia posledných hodnôt alebo ich priemerného výpočtu.
- Bluetooth prepojenie: Umožňuje prenos údajov do mobilu alebo tabletu prostredníctvom špecializovanej aplikácie.
- Podsvietený displej: Zabezpečuje pohodlnú prácu aj v horších svetelných podmienkach.
- Zdroj napájania: Diaľkomery sú napájané buď AAA batériami (ľahká výmena) alebo lítiovými akumulátormi (dlhšia výdrž, možnosť nabíjania).
Precízny rozsah zvyčajne vyžaduje koordináciu plného odrazového hranola, ale diaľkomer používaný na meranie v dome priamo používa meranie hladkého odrazu steny, hlavne preto, že vzdialenosť je relatívne blízka a intenzita signálu odrazeného svetla je dostatočne veľká.
Aplikácie a Konkrétne Príklady
Diaľkomer je veľmi skvelou pomôckou pre všetkých lovcov, ktorí obľubujú lov na dlhé vzdialenosti. Vďaka niektorým modelom si môžete vychutnávať merania vzdialeností až do 1000 m alebo dokonca 1500 m s presnosťou ± 1 m, často s 6-násobným zväčšením.
Na trhu existuje široká škála špecifických modelov pre rôzne potreby:
- Pre domáceho majstra sú ideálne kompaktné modely s dosahom do 40 m, napríklad Extol Craft.
- Stavbár alebo montážnik ocení robustné zariadenia s dosahom 60-100 m s funkciou plochy a objemu.
- Pre profesionálov sú určené zariadenia s Bluetooth, pamäťou a dosahom nad 100 m. Napríklad diaľkomer ATN ponúka jednorázové alebo nepretržité meranie až na 8 sekúnd s dosahom do 1000m.
Medzi značky, ktoré stoja za pozornosť, patria Extol Premium, DeWalt (odolné profesionálne prístroje s Bluetooth a vysokou presnosťou), Makita (kompaktné modely s jednoduchým ovládaním a dlhým dosahom) a Stanley (spoľahlivé a presné merače pre každodennú prácu v teréne).
Existujú aj špecializované diaľkomery pre konkrétne účely. Napríklad Vortex ANARCHTM IMAGE STABLIZED GOLF LASER RANGEFINDER je určený na golf. Pre náročných poľovníkov sú dostupné modely ako Vortex RAZOR® HD 4000 HCD, ktorý ponúka sklon kompenzujúci laserový diaľkomer so štyrmi rôznymi módmi merania pre rozličné prostredie. Jeho primárna funkcia HCD (horizontal component distance) prináša dôležitú informáciu o vzdialenosti nehľadiac na uhol, pod ktorým vzdialenosť meriate. Vortex VIPER® HD 3000 dosahuje maximálnu vzdialenosť 3000 yardov (2743 m) a je vybavený HD optickým systémom pre lov na dlhšie vzdialenosti. Vortex DIAMONDBACK® HD 2000 meria vzdialenosť až do 2000 yardov (1829 m) a pre zver až do 1400 yardov (1280 m) so 7x zoomom. Vortex CROSSFIRE® HD 1400 je skvelý pomocník na poľovačke s maximálnou merateľnou vzdialenosťou 1400 yardov (1280 m), resp. 750 yardov (686 m) u zveri.
Kompaktné diaľkomery ako Delta Optical Titanium RF 1200 s laserovým meraním vzdialenosti umožňujú meranie ako pre stacionárne, tak pre pohybujúce sa objekty, pričom súčasne merajú aj uhol prevýšenia cieľa. Pre balistické riešenia je určený Impact 4000 all-in-one, ktorý prostredníctvom integrovaného systému poskytuje informácie o dosahu a je vybavený presným balistickým riešičom GeoBallistics® podporovaným aktualizovanou databázou odrážok. Na trhu sú aj modely od nemeckého výrobcu GeoFennel, ako napríklad GeoDist 50 s dosahom 50 m alebo GeoDist 600 na meranie vzdialenosti a rýchlosti. Profesionálne prístroje ako laserový merač vzdialenosti ADA Cosmo 100 alebo ADA COSMO 120/150 Video, ktoré predstavujú jedinečnú kombináciu digitálneho zobrazenia, sú tiež bežne dostupné.
