Prefabrikované Betónové Železničné Priecestia: Inovácie, Konštrukcia a Bezpečnosť

Železničné priecestie, definované ako úrovňové križovanie železničnej trate s pozemnou komunikáciou, kde má železničná doprava prednosť pred cestnou premávkou, predstavuje kritický bod v infraštruktúre. Jeho zabezpečenie a funkčnosť sú kľúčové pre predchádzanie nehodám a zabezpečenie plynulosti dopravy. V tomto článku sa zameriame na technické parametre, najmä na prefabrikované prvky používané pri ich výstavbe a modernizácii, ako aj na bezpečnostné mechanizmy a postupy, ktoré sa vzťahujú na tieto dôležité križovania.

Úvod do Prefabrikovaného Betónu

Prefabrikovaný betón je betón odliaty na opakovane použiteľné formy alebo „formy“ za podmienok kontrolovaných tovární. Potom sa vylieči a prepravuje do stavebných miest na rýchlu inštaláciu. V porovnaní s nalievaním betónu na mieste umožňuje precast väčšie monitorovanie počas výroby a vytvrdzovania, aby sa zabezpečila pevnosť, konzistencia a kvalita dokončenia. Pretože konštrukčné prvky prefabrikovaných konštrukčných prvkov prichádzajú na mieste úplne vyliečené a pripravené na inštaláciu, šetrí významný čas konštrukcie v porovnaní s nastavením formwork a preliatia miesta od nuly.

Proces Výroby Prefabrikovaného Betónu

Výroba prefabrikovaných betónových prvkov prebieha v prísne kontrolovanom prostredí, čo zaručuje ich vysokú kvalitu a presnosť. Proces pozostáva z nasledujúcich krokov:

1. Po prvé, stanovia sa požiadavky konečnej betónovej štruktúry. Všetky spojovacie kusy sú starostlivo naplánované.
2. S modelmi CAD sú zostavené opakovane použiteľné oceľové alebo drevené formy a pripravené na liatie betónu. Posilňujúce oceľové tyče, bežne známe ako výstuha, sú pred naliatím upevnené vo vnútri dutiny formy.
3. Pri prísnej kontrole kvality sa betón starostlivo naleje do prefabrikovaných foriem manuálne alebo čerpá pod tlakom. Kvalifikovaní pracovníci prenášajú vibrátorové tyče cez čerstvý betón, aby sa odstránili vzduchové vrecká.
4. Akonáhle sa naplnia formy, sedia nerušené ako betónové hydráty a stvrdnú.
5. Keď betón dostatočne zatvrdzuje, formy sú rozobrané a formy sa odložia odhaľujúce finalizované prefabrikované prvky.
6. Každý betónový kus prechádza komplexnou kontrolou kvality na kontrolu trhlín, voštinových alebo iných defektov pred opustením závodu.

Výhody Prefabrikovaného Betónu v Infraštruktúre

Prefabrikovaný betón poskytuje efektívnu, udržateľnú a nákladovo efektívnu alternatívu k tradičnému odliatiu na mieste. Kontrolované prefabrikálne prostredie poskytuje lepšiu konzistentnosť výrobkov a zaisťuje, že technické špecifikácie sú splnené prvýkrát. Precast tiež minimalizuje rušivé operácie umiestňovania betónu na mieste. Prefabrikované betónové štruktúry vyžadujú minimálnu údržbu počas svojej konštrukčnej životnosti, keď sú správne inštalované. S periodickým čistením a plánovanou údržbou si majitelia užívajú výnimočnú životnosť z prefabrikovaných aktív. Keď sa po desaťročiach nakoniec vyskytne poškodenie, lokalizované opravy obnovujú funkčnosť, pričom si zachovávajú okolité prvky. Vďaka optimalizovanej vytvrdzeniu a presnej výrobe, správne nainštalované prefabrikované betónové prvky dosahujú životnosť 50-100 rokov, čo je porovnateľné s odliatym betónom na mieste. Tieto výhody sú obzvlášť dôležité pri výstavbe a modernizácii kritickej infraštruktúry, akou sú železničné priecestia.

Konštrukcia a Materiály Prefabrikovaných Železničných Priecestí

Pri výstavbe a rekonštrukcii železničných priecestí sa čoraz častejšie využívajú prefabrikované prvky, ktoré prinášajú rad výhod, ako sú rýchlosť inštalácie, konzistentná kvalita a odolnosť. Jedným z kľúčových komponentov sú nástupné hrany, ktoré sú navrhnuté tak, aby vytvorili hladký prechod medzi cestnou komunikáciou a železničnou traťou.

Nástupné Hrany Prefabrikovaných Priecestí

Nástupné hrany sa ukladajú na pásový základ do lôžka z cementovej malty. S týmto základom sú fixované pomocou dvoch kotviacich tŕňov, ktoré prechádzajú cez navŕtané otvory a sú zaliate cementovým mliekom. Tým je zabezpečená pevná a stabilná integrácia s podkladovou konštrukciou. Jednotlivé dielce nástupných hrán sú v pozdĺžnom smere spájané pomocou systému pero a drážka, čo zaisťuje ich tesné a bezpečné spojenie.

Na bočných stranách dielcov sú umiestnené dištančné výstupky s hrúbkou 1 mm. Tieto výstupky sú dôležité pre zabezpečenie priestoru pre dilatáciu celej nástupnej konštrukcie. V dôsledku teplotných zmien a zaťaženia dochádza k prirodzenému rozťaženiu a smršťovaniu materiálov, a tieto výstupky umožňujú konštrukcii voľne sa pohybovať bez vzniku vnútorného pnutia, ktoré by mohlo viesť k poškodeniu.

Tento typ nástupnej konštrukcie je navrhnutý tak, aby vyhovoval rôznym požiadavkám na výšku nástupnej hrany, konkrétne v rozsahu od 200 do 300 mm nad technologickou koľajovou plochou (TKP). Dôležitým parametrom je aj vzdialenosť nástupnej hrany od osi priľahlej koľaje. V priamej trati je táto vzdialenosť štandardizovaná na 1650 mm. Toto rozmerové usporiadanie je v súlade s medzinárodnými normami a požiadavkami pre dodržiavanie kinematického obrysu vozidla podľa UIC GB a UIC GC, ako aj s priechodným prierezom 1-SM/ŽSR. Tým je zaručené, že aj najširšie koľajové vozidlá môžu bezpečne prechádzať cez priecestie.

Prefabrikáty svojimi skladobnými rozmermi umožňujú aj výstavbu nástupíšť pri koľaji v oblúku. Minimálny polomer oblúka, pri ktorom je možné tieto prefabrikáty použiť, je Rmin = 250 m. Táto flexibilita umožňuje prispôsobiť konštrukciu priecestia rôznym traťovým geometriám. Nástupné hrany typu PRE 160® sú obzvlášť vhodné pre modernizáciu, údržbu, opravu a rekonštrukciu existujúcich nástupíšť. Ich modularita a pripravenosť na inštaláciu zjednodušujú a urýchľujú procesy obnovy infraštruktúry.

Manipulácia, Skladovanie a Technické Detaily Upevnenia Prefabrikátov

Správna manipulácia a skladovanie prefabrikovaných dielcov sú rovnako dôležité ako samotná konštrukcia. Prefabrikáty sa skladujú na rovnom, spevnenom a odvodnenom teréne, s cieľom zabrániť ich deformácii alebo poškodeniu vplyvom vlhkosti či nerovného podkladu. Ukladajú sa na drevené palety, ktoré zabezpečujú ich izoláciu od zeme a umožňujú ich ľahkú prepravu.

Pri manipulácii s hotovými prefabrikátmi sa využíva samosvorné závesné zariadenie, ktoré zaisťuje bezpečné a stabilné uchopenie dielcov. V prípade menších alebo ľahších prvkov je možná aj ručná manipulácia. Nástupné hrany sa ukladajú úložnou plochou na palety s rozmermi 1000 x 1000 mm. Je dôležité, aby sa prefabrikáty neukladali nad seba, aby sa predišlo preťaženiu spodných vrstiev a možnému poškodeniu. Na manipuláciu pri vyťahovaní prefabrikátov z foriem po výrobe sa používa špeciálne vahadlo, ktoré rovnomerne rozloží váhu dielca a zabezpečí jeho bezpečné vybratie bez rizika poškodenia. Povýrobná manipulácia a doprava na stavbu sa vykonáva na paletách pomocou vhodných dopravných prostriedkov. Prefabrikáty sa prepravujú v polohe, v akej budú následne zabudované, aby sa minimalizovala potreba ich dodatočného otáčania alebo polohovania na stavenisku.

Technické Detaily Upevnenia a Kotvenia

Základ pre upevnenie prefabrikovaných dielcov musí byť osadený v úrovni minimálnych kotviacich otvorov. Existujú dve alternatívy pre vytvorenie týchto otvorov:

1. Alternatíva A: V základe sa v pozdĺžnom smere vytvorí priebežný otvor s minimálnou hĺbkou 200 mm a minimálnou šírkou 40 mm. Tento otvor slúži na zaliatie kotviacej výstuže a betónovej zmesi.
2. Alternatíva B: V mieste otvoru v prefabrikáte sa vyvŕta otvor minimálne cez celý priemer prefabrikátu. Následne sa do vyvŕtanej diery pomaly naleje voda, do otvoru sa vloží kotviaca výstuž a celý otvor sa zaleje betónovou zmesou. Tento postup zabezpečuje pevné spojenie s podkladom.

V oboch prípadoch je kľúčové použiť kvalitnú betónovú zmes s predpísanými parametrami.

Zabezpečenie a Prevádzka Železničných Priecestí

Zabezpečenie a prevádzka železničných priecestí sú prioritou pre všetkých zúčastnených aktérov s cieľom predchádzať nehodám a zabezpečiť plynulú a bezpečnú dopravu.

Jednotný Identifikačný Systém Železničných Priecestí (JIČ)

Jednou z kľúčových inovácií v oblasti bezpečnosti železničných priecestí je zavedenie jednotného systému identifikácie železničných priecestí (JIČ). S nápadom jednotnej identifikácie železničných priecestí prišla Česká republika - Správa železniční dopravní cesty (SŽDC). Tento systém, ktorý bol prvýkrát implementovaný v Českej republike, umožňuje jednoznačnú a jednoduchú identifikáciu každého priecestia.

Podstatou tohto systému je pridelenie JIČ ku každému železničnému priecestiu (aktívnemu aj pasívnemu), ktoré je v správe Železníc Slovenskej republiky (ŽSR). Ku každému priecestiu je priradená rozsiahla databáza údajov, ktorá zahŕňa:

• Telefónne číslo výpravcu a dispečera (prípadne správcu vlečky).
• Názov traťového a definičného úseku.
• Železničnú polohu priecestia v kilometroch.
• Údaje o elektrifikácii trate.
• Triedu a číslo pozemnej komunikácie.
• Cestnú kilometrovú polohu a cestné číslo križovania s traťou.
• Miestny názov prejazdu.
• Zemepisnú dĺžku a šírku (GPS súradnice).
• Nadmorskú výšku.
• Ďalšie relevantné poznámky.

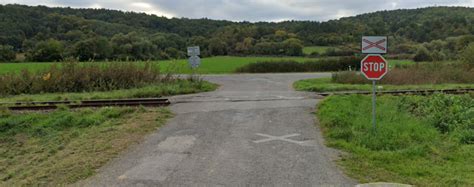

Tieto údaje sú poskytované Integrovanému záchrannému systému (IZS) a Policajnému zboru SR. Po pridelení čísla JIČ je priecestie označené samolepiacou fóliou z retroreflexného materiálu. Táto fólia sa prednostne nalepuje na stranu výstražného kríža (dopravné značky A 30a, A 30b) zo strany od železničnej trate. V prípade poškodenia dopravnej značky je možné fóliu nalepiť na skriňu výstražníka zo strany od koľaje. Nálepka má presne definované rozmery: výška písma 33 mm, celková dĺžka textu 150 mm, čierne písmo na bielom podklade s 5 mm okrajom okolo textu.

V prípade nehody na železničnom priecestí, uviaznutia vozidla alebo inej mimoriadnej udalosti v nebezpečnom pásme priecestia, je možné túto skutočnosť nahlásiť telefonicky na linku IZS (112) alebo polícii (158). Osoba, ktorá spozoruje nehodu alebo inú nebezpečnú situáciu, ktorá by mohla ohroziť bezpečnosť, by mala zavolať na linku 112 alebo 158 a súčasne nahlásiť aj číslo JIČ priecestia (napr. SP2727). Operátor IZS alebo polície následne telefonicky informuje určených zamestnancov ŽSR (dispečera, výpravcu), ktorí vykonajú potrebné prevádzkové a dopravné opatrenia, prípadne zabezpečia zastavenie dopravy na príslušnom traťovom úseku. Operátor má k dispozícii aj ostatné potrebné údaje, ako sú GPS súradnice, elektrifikácia trate, názov komunikácie, železničný a cestný kilometer, čo umožňuje rýchle a efektívne vyslanie pomoci alebo prijatie opatrení.

Funkčnosť a Prevádzkové Opatrenia Priecestných Zariadení

Väčšina moderných zabezpečovacích zariadení na železničných priecestiach je ovládaná automaticky, jazdou vlaku. Keď vlak vstúpi do koľajového obvodu, spustí sa činnosť zabezpečovacieho zariadenia. Toto sa zvyčajne deje v vzdialenosti niekoľko sto metrov pred priecestím, pričom presná vzdialenosť závisí od typu trate a povolenej traťovej rýchlosti. Čím je rýchlosť vlaku vyššia, tým je táto predstihová vzdialenosť väčšia.

Výstražná zvuková (60-80 decibelov) a svetelná signalizácia (červené blikajúce svetlá) sú nastavené tak, aby umožnili najdlhšiemu a najpomalšiemu cestnému vozidlu, ktoré už nemohlo bezpečne zastaviť pred priecestím, prejsť cez neho bezpečne. Pri výpočte sa počíta s nákladným autom s prívesom o dĺžke 22 metrov, ktoré prechádza cez priecestie rýchlosťou 5 km/h. Až po uplynutí tejto doby sa začína spúšťať doplnková výstraha a v prípade ich existencie aj závory. Výnimočné prípady, keď sa čaká na priecestiach neúmerne dlhú dobu, sú zvyčajne spôsobené mimoriadnymi udalosťami, ako sú nehody, poruchy alebo zrážky so zverou, ktoré sa stali už po vstupe vlaku do koľajového obvodu.

Doprava na tratiach ŽSR nikdy nie je bez kontroly. V prípade poruchy signalizácie na priecestí výpravca okamžite avizuje udržujúceho zamestnanca, ktorý sa snaží chybu odstrániť alebo vykonať potrebné opatrenia v čo najkratšom čase. Do odstránenia poruchy vlaky jazdia cez priecestie na tzv. OP rozkaz (Rozkaz na opatrnú jazdu). Pravidelné kontroly železničných priecestí zo strany ŽSR sa vykonávajú v termínoch stanovených predpismi, aby sa predišlo poruchám priecestných zabezpečovacích zariadení. Kontrolované a udržiavané sú aj ostatné parametre priecestí, ako sú napríklad stav vozovky v priecestí a priľahlých úsekoch, funkčnosť odvodnenia a celková priepustnosť.

Znižovanie Rizík a Zvyšovanie Bezpečnosti

V ďalšom období bude naďalej snahou ŽSR znižovať celkový počet železničných priecestí, ktoré predstavujú potenciálne kolízne body. Toto sa dosiahne výstavbou mimoúrovňových križovaní, či už vo forme nadjazdov alebo podjazdov, a rušením nevyužívaných priecestí. V rámci finančných možností sa bude zvyšovať aj stupeň zabezpečenia na existujúcich priecestiach podľa stanovených priorít vyplývajúcich z Analýzy bezpečnosti na úrovňových priecestiach.

ŽSR v spolupráci s Policajným zborom pravidelne monitorujú dodržiavanie pravidiel prechádzania cez priecestia účastníkmi cestnej premávky. Tieto kontroly v teréne odhaľujú značné porušenia pravidiel zo strany vodičov, chodcov aj cyklistov, vrátane nerešpektovania zastavenia pred priecestím podľa zákona o cestnej premávke. Na vybraných priecestiach sú tiež nasadené kamerové systémy, ktorých záznamy sa v prípade potreby poskytujú orgánom činným v trestnom konaní. Šetrenia nehôd zrážky vlaku a cestného vozidla na priecestiach často odhalia, že vodič obehol stojacu skupinu vozidiel a vbehol priamo pod prichádzajúci vlak, a to aj napriek správnej činnosti priecestných zabezpečovacích zariadení.

Vedomie Rizík a Zodpovedné Správanie

Je dôležité, aby si ľudia uvedomovali, že brzdná dráha vlaku môže byť až 1000 metrov, v závislosti od jeho hmotnosti a rýchlosti. Pred železničným priecestím si preto musia vodiči, ale aj chodci a cyklisti, počínať mimoriadne opatrne a presvedčiť sa, či môžu bezpečne prejsť cez priecestie.

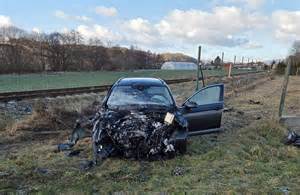

V prípade, že dôjde k zastaveniu vozidla na priecestí a spustí sa svetelná výstraha a zatvoria sa závory, je nevyhnutné spustené závory bez váhania preraziť. Dôvodom je, že v krátkom čase vojde na priecestie vlak alebo iné koľajové vozidlo s hmotnosťou niekoľko stoviek ton a brzdnou dráhou stovky metrov. Rušňovodič v drvivej väčšine prípadov nemá žiadnu šancu pred takouto prekážkou zastaviť.
