Úvod: Dôležitosť Správnej Realizácie Stropných Konštrukcií
Kto robí v stavebníctve, dobre vie, koľko chýb vzniká v dôsledku nesprávne navrhnutých alebo zrealizovaných stavebných detailov. Pri riešení každého detailu v stavebnej konštrukcii - napojenia balkónovej dosky a stropu nevynímajúc - treba mať na zreteli vždy niekoľko požiadaviek súčasne, okrem iných aj statickú, protipožiarnu, akustickú, tepelnoizolačnú a, samozrejme, aj estetickú požiadavku.
Správne zhotoveným stropom získate spoľahlivú konštrukciu s dlhou životnosťou. Zhotoviť ju možno aj pri svojpomocnej práci, ak dodržíte predpísané technologické predpisy a postupy pre použitý stropný systém.
Montované Stropné Systémy: Premaco a Keramické Riešenia
Betónový montovaný stropný systém Premaco® predstavuje progresívnu technológiu zhotovenia monolitickej železobetónovej stropnej konštrukcie. Je vhodný aj na svojpomocnú výstavbu. Montáž si nevyžaduje použitie mechanizmov. Stropný systém Premaco® sa skladá z dvoch základných komponentov. Prvým sú trámy s priehradovým nosníkom a betónovým pásom. Druhým sú betónové stropné vložky.
Výhodou stropného systému Premaco® je možnosť realizácie bez nadbetonávky (pri použití tvarovky ST20 do rozpätia 5,6 metra a taktiež pri tvarovke ST25 do rozpätia 6,6 metra). Tým získame nižšiu hmotnosť stropu, zníži sa množstvo zalievkového betónu a nie je potrebné použitie kari sietí. Dosiahneme tak cenovú a časovú úsporu pri viazaní kari sietí a zalievaní betónu. Medzi ďalšie výhody stropného systému Premaco® patrí nízka spotreba betónu, dokonalé previazanie s monolitickým betónom, dobrá priľnavosť omietky, malá vlastná hmotnosť stropu, rovný podhľad a plochy bez potreby debnenia.
Keramické stropné systémy majú malú hmotnosť, predstavujú optimálny podklad pre omietanie a vytvárajú keramický podhľad stropu. Keramický stropný nosník je zhotovený z keramických nosníkových tvaroviek, priestorovej priehradovej výstuže a betónu. Keramické stropné nosníky sú vyrábané štandardne v dĺžkach od 1,25 do 8,25 m v module po 250 mm. Keramické (vypaľované) stropné vložky sú vyrobené z tehliarskych hlín.
Polomontovaný stropný systém v sebe zahŕňa oproti monolitickým stropným konštrukciám vyhotovených z betónu viacej výhod, ako je nižšia prácnosť priamo na stavbe, nižší objem mokrých procesov, rýchle zhotovenie, úspora na debnení. Vďaka dobrej akumulačnej schopnosti a schopnosti prijímať vlhkosť sa v miestnostiach vytvára zdravá mikroklíma dôležitá pre zabezpečenie zdravého a hygienicky neškodného prostredia. Ide o jednoduchú, rýchlu a rokmi overenú technológiu.
Pracovný Postup Montáže Stropnej Konštrukcie
Plánovanie a Príprava
Na správnu realizáciu montovaného stropu je potrebný plán kladenia nosníkov zhotovených na základe statického návrhu stropu. Tento plán by mal okrem statických požiadaviek na únosnosť stropu zohľadňovať aj riešenie detailov, ako sú komínová výmena, kotvenie schodiskového ramena a pod. Ako prvé sa ukladajú koncové stropné tvárnice s plnými čelami. Tie zabraňujú zatečeniu betónu. Pri ich ukladaní treba kontrolovať osovú vzdialenosť trámov.
Najprv skontrolujte svetlosť nosných stien (alebo prievlakov). Overte tiež rovinnosť koruny v prípade obvodových a vnútorných nosných stien. Ak má odchýlku väčšiu ako 5 mm na 2 m laty alebo s rozdielom medzi najvyšším a najnižším miestom uloženia stropu väčším ako 10 mm, potom sa koruna muriva musí vyrovnať maltou. Podklad má byť vyrovnaný cementovou maltou (poterom) s minimálnou hrúbkou 10 mm, aspoň 2 dni vyzretou.
Pred uložením nosníkov sa na podklad umiestni asfaltový pás minimálnej hrúbky 3,5 mm. Nosníky sa ukladajú podľa plánu kladenia na ťažké asfaltované pásy s hrúbkou 3,5 mm natiahnuté na posledný rad tehál. Šírka pásov sa na obvodových stenách volí tak, aby neskôr siahali k vnútornému okraju vencových tehál, prípadne tepelnej izolácie venca. Na vnútorné nosné steny sa položia asfaltované pásy na celú šírku. Takto vytvorené pružné lôžko spolu s tepelnou izoláciou venca umožňujú mierne pootočenie stropu pri dotvarovaní, a to bez rizika vzniku vodorovných trhlín najmä v obvodovej stene.
Podoprenie Nosníkov
Pred montážou stropu je potrebné rozmiestniť montážne podopretie. Montážne podpery musia byť tzv. zavetrované (teda zaistené šikmými vzperami), podložené a zaklinované. Osová vzdialenosť medzi montážnymi stojkami v smere montážnych drevených hranolov nesmie prekročiť 1 500 mm. Vzdialenosti montážnych podpier bol stanovený pri svetlej výške podlažia do 3 000 mm. Ihneď po uložení je potrebné nosníky podoprieť podperami. Nosníky dlhšie ako 4 m treba podoprieť už pri ukladaní, aby nedošlo k ich poškodeniu v dôsledku nadmerného priehybu od vlastnej tiaže.
Pomocou podoprenia sa vytvorí v strede rozpätia každého poľa stropu prevýšenie s veľkosťou 1/300 rozpätia, pričom prehnutie nosníka musí byť plynulé. Pri navrhovaní a zhotovení stropu treba brať do úvahy aj prirodzenú vlastnosť každého materiálu - pri zaťažení sa každá doska alebo prút ohýba. Aby bol po zhotovení stropu priehyb takmer nulový, pri montáži stropu treba každý nosník nadvihnúť v strede proti smeru zaťaženia, takže nosníky nebudú vodorovné ale od každej steny smerom do stredu stropu pôdu trochu “do kopca”. Po odstránení montážnych podpier sa strop vyrovná. Vzniknuté sily zachytí obvodový oceľobetónový veniec. Stredy nosníkov navrhol statik zdvihnúť vzhľadom na okrajom o 10 mm. Vďaka oceľovým podperám so závitovým doladením presnej výšky možno požiadavku statika splniť s presnosťou na milimetre.
- Nosník od dĺžky 1 250 mm do dĺžky 2 000 mm nie je potrebné podoprieť.
- Každý nosník od dĺžky 2 250 mm do dĺžky 3 750 mm treba podoprieť v 1 mieste.
- Nosník od dĺžky 4 000 mm do dĺžky 5 500 mm treba podoprieť na 2 miestach.
- Nosníky od dĺžky 5 750 mm do dĺžky 7 250 mm treba podoprieť na 3 miestach.
- Nosník od dĺžky 7 500 mm do dĺžky 8 250 mm treba podoprieť na 4 miestach.
Ukladanie Nosníkov a Vložiek
Stropné trámy sa rozmiestňujú podľa výkresu skladby, pritom treba dbať na začiatok, smer ukladania a osové vzdialenosti trámov. Úložná plocha musí byť vodorovná, aby na ňu betónový pás trámu dosadal celou svojou plochou. Úložná dĺžka je predpísaná vo výkrese skladby, minimálne však musí byť 100 až 160 mm v závislosti od dĺžky trámu. Minimálna dĺžka uloženia nosníkov je 125 mm. V závislosti od dĺžky nosníka je minimálne uloženie na nosnom murive 125 mm alebo 150 mm (pri nosníkoch dlhších ako 7 500 mm do dĺžky 8 250 mm).
Na vyloženie nosníkov na nosné steny v celých balíkoch sa odporúča použiť auto s hydraulickou rukou alebo žeriav. Stropné nosníky sú pomerne ťažké, ale s partiou kamarátov či pomocníkov ich možno vykladať na múry aj ručne. Práve svojpomocná montáž bez použitia techniky je hlavnou prednosťou polomontovaných stropov. Keramické stropné nosníky sa ukladajú na železobetónový veniec, prievlak, či murivo z brúsených alebo nebrúsených tehál.
Ako nainštalovať znížený strop | Armstrong stropy pre domácnosť
Nosníky sa ukladajú od kraja stropného poľa. Vonkajšia hrana krajného nosníka nesmie presahovať nad nosnú stenu. V mieste uloženia nosníkov sa vkladajú stropné vložky, ktoré vymedzujú osovú vzdialenosť nosníkov. Vzájomná osová vzdialenosť nosníkov (rozstup) je určená dĺžkou použitej stropnej vložky. Ale pozor - medzera medzi hranou nosníka a hranou vložky môže byť najviac 5 mm! Stropné vložky sa ukladajú nasucho vždy medzi dva nosníky (aj krajný rad vložiek). Postupuje sa v smere kolmom na nosníky. Pri rozkladaní nosníkov môže nastať prípad, že vzdialenosť nosníka od nosnej steny je menšia ako osová vzdialenosť. V takomto prípade sa stropná vložka uloží z jednej strany na nosník a z druhej strany na nosný múr. Vložky na okraji stropu sa ukladajú na múr, v našom prípade z brúsených tehál s presahom aspoň 25 mm. Aj pod vložky je vhodné položiť dlhší úzky asfaltovaný pás v mieste styku s múrom. Otvory vo vložkách je potrebné uzatvoriť proti zatekaniu betónu (napr. polystyrénom).
Pri ukladaní vložiek ani pri ďalších prácach na strope nie je povolené stúpať na stropné vložky. Preto na ne treba položiť dosku. Stropné vložky by nemali zasahovať nad nosnú stenu.

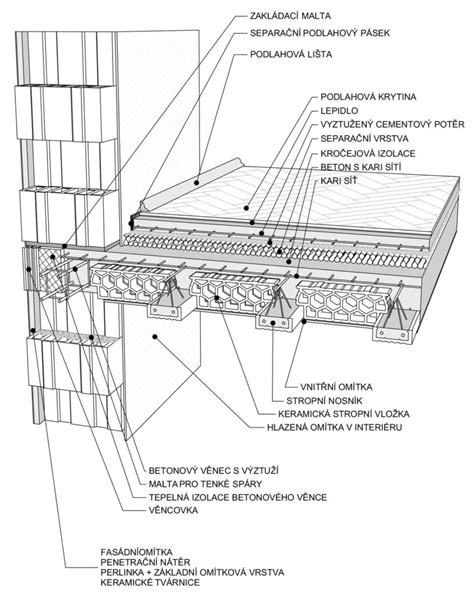

Vystuženie Stropu a Vencov
Pred vystužením stropu a vencov sa po obvode stropu vymuruje jeden rad vencových tehál. Príslušná výška horného okraja vencových tehál sa dosiahne vrstvou maltového lôžka v potrebnej hrúbke. Po obvode stropu sa vymuruje jeden rad vencových tehál tak, aby tepelná izolácia smerovala dovnútra a tehlová časť lícovala s vonkajšou stranou obvodovej steny. V závislosti od celkovej hrúbky stropu v mieste uloženia na obvodové steny sa volí vencová tehla adekvátnej výšky. Celková hrúbka stropu závisí od hrúbky betónovej dosky a od najväčšieho montážneho prevýšenia v rámci stropu. Požadovaná výška horného okraja vencových tehál sa dosiahne zodpovedajúcou hrúbkou vrstvy maltového lôžka. Na zvýšenie stability vencových tehál počas betonáže sa odporúča pred vystužením venca vytvoriť z vnútornej strany maltový alebo betónový klin.

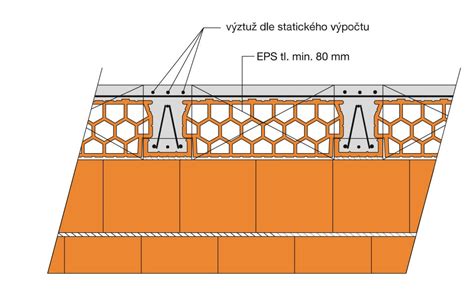

Pred betonážou treba strop vystužiť. Nad obvodovými a vnútornými nosnými stenami sa zhotoví výstuž venca. Strmene, ktoré sa nachádzajú na koncoch a v strede nosníkov, sa nadvihnú pod uhlom 45° smerom k nosnej stene. Strmene sú v expedičnom stave ohnuté k hornému povrchu nosníkov. Strmene sa ohýbajú iba raz. Opakovaným ohýbaním by sa totiž mohli odlomiť. Do strmeňov na koncoch nosníkov sa vkladá tzv. spojovacia výstuž v tvare L, ktorá sa zviaže s výstužou venca. Spojovacia výstuž musí zasahovať z venca nad nosníky na vzdialenosť 1/6 rozpätia. Tá musí zasahovať z venca nad nosníky na vzdialenosť 1/6 rozpätia, minimálne však 0,8 m od vnútorného líca nosnej steny. Do rozpätia stropu 4 m sa použije rebierková výstuž 10 425 (V) s priemerom 8 mm, pri väčších rozpätiach s priemerom 10 mm. Betónová doska sa vystužuje zváranými sieťami KARI s veľkosťou ôk 150/150/4 mm. Betónovú dosku nad stropnými vložkami vystužíme zváranými sieťami KARI 150/150/4 mm (v prípade zdvojeného kladenia nosníkov KARI 150/150/8 mm). Pri vystužovaní stropu vystužíme aj všetky detaily (v prípade komínovej výmeny musí byť strop oddilatovaný od komínového telesa).
Stropný systém ponúka možnosť skrátenia stropného nosníka v prípade, že potrebujeme nosník s inou ako štandardnou dĺžkou bez zníženia jeho nosnosti. Po uložení stropných vložiek a oceľovej výstuže navrhnutej projektantom sa nosníky a vložky sa navzájom spájajú betónovou zálievkou v predpísanej hrúbke.
Betonáž Stropu
Podpernú konštrukciu je potrebné pred betonážou dôkladne prekontrolovať. Pred betonážou je predovšetkým v letných mesiacoch potrebné celý strop dôkladne poliať vodou. Celý strop sa navlhčí a zaleje betónom triedy C20/25 tak, že nad hornou plochou stropných vložiek vznikne podľa typu konštrukcie 40, resp. 60 mm vrstva betónu. Strop sa betónuje zároveň so stužujúcim vencom. Hrúbka betónovej dosky v mieste maximálneho prevýšenia má byť 40 až 70 cm. Pri betonáži sa betón nesmie nahromadiť na jednom mieste. Keramické stropné vložky sa počas montážneho stavu nesmú zaťažovať ničím iným ako betónovou zálievkou. Celkové plošné montážne zaťaženie stropu nesmie prekročiť 1,5 kN/m2 pred jeho tzv. zmonolitnením (konečným spevnením).
Stropná konštrukcia sa betónuje v pásoch, v smere nosníkov, tak, aby zaliali priestory pri stropných nosníkoch a aby nad keramickými vložkami vznikla celoplošná rovná vrstva betónu v predpísanej hrúbke. V prípade potreby prerušenia betónovania sa pracovná škára vytvorí medzi nosníkmi v strede keramickej stropnej vložky. Pracovná škára nesmie prechádzať nad nosníkom (tzv. betónovým rebrom). Po zhotovení stropnej konštrukcie je potrebné udržiavať betón v dostatočne vlhkom stave až do stvrdnutia. Betón musí ešte dlho zrieť a niekoľko dní ho treba vlhčiť vodou. Podpery pod nosníkmi sa môžu odstrániť až po dosiahnutí zaručenej pevnosti betónu v tlaku.
Detail Napojenia Balkónovej Dosky: Kritický Bod Konštrukcie
Problematika Tepelného Mosta
Ako prvý príklad vám predstavíme detail, s ktorým sa musí popasovať projektant takmer každej budovy - detail napojenia balkónovej dosky na strop. Ide o pomerne exponovaný detail - monolitická betónová balkónová doska presahujúca do vonkajšieho prostredia sa v zimnom období výrazne ochladzuje. Vo väčšine prípadov sa tento detail rieši bez špeciálnej úpravy, čiže bez tepelnej izolácie balkónovej dosky alebo prerušenia styku balkónovej dosky a stropu. Z toho dôvodu často vznikajú plesne v kúte na styku obvodovej steny (prípadne nadokenného prekladu) a stropu pozdĺž balkóna.
Riešenia a Špeciálne Prvky
Zdá sa, že naozaj bezpečným riešením sú špeciálne spojovacie výstužné prvky s tepelnou izoláciou, známe pod názvom isokorb - izolačný (výstužný) kôš, ktoré prerušia tepelný tok a zabránia úniku tepla cez strop a balkónovú dosku. Rez vedie kvôli väčšej názornosti cez balkónové dvere a okno na spodnom podlaží. Tým je zachytený aj detail nadokenného prekladu.

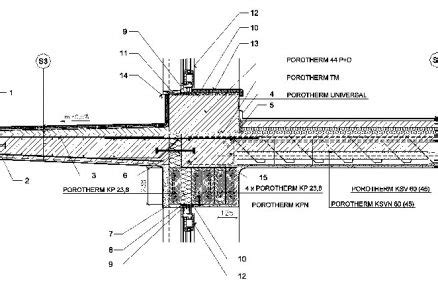

Detail A: Komponenty pripojenia balkónovej dosky na strop:
- 1 - oceľové zábradlie
- 2 - kotvenie oceľového zábradlia
- 3 - nosná výstuž konzoly
- 4 - drevená soklová lišta
- 5 - dilatačný okrajový pásik
- 6 - tepelnoizolačný nosný spojovací prvok
- 7 - tepelná izolácia (EPS alebo XPS) hrúbka 70 mm
- 8 - paropriepustný tesniaci pás odolný voči atmosferickým vplyvom
- 9 - 1 - K izolačná PUR pena
- 10 - paronepriepustná interiérová samolepiaca tesniaca okenná fólia
- 11 - paropriepustná exteriérová samolepiaca tesniaca okenná fólia
- 12 - plastové dvere, Uf = 1,9 W/(m2.K), Ug = 1,1 W/(m2.K)
- 13 - mechanicky odolná parapetná doska
- 14 - oplechovanie z hliníkového plechu, min. hr. = 1,5 mm (prípadne tvarovaná dlažba)
- 15 - ťažká asfaltová lepenka
Skladba vrstiev:
S2:
- drevené parkety hrubé 12 mm
- samonivelizačná stierka hrubá 3 mm
- cementový poter hrubý 45 mm
- polyetylénová fólia
- zvuková izolácia hrubá 40 mm
- nadbetonávka hrubá 40 mm
- stropná vložka
- keramický predpätý nosník
- cementový prednástrek hrubý 4 mm
- podkladová vrstva
- omietka hrubá 12 mm
S3:
- keramická mrazuvzdorná dlažba hr. 8 mm
- mrazuvzdorná lepiaca malta hr. 12 mm
- stierková hydroizolácia na báze cementu
- cementový poter v spáde min. 0,5 %
- železobetónová monolitická doska
- cementový prednástrek hr. 4 mm
- podkladová vrstva
- omietka hr. 12 mm
Pozn.: Detail je alternatívnym návrhom s použitím prvkov POROTHERM. Ostatné prvky a materiály sa uvádzajú len ako príklad.
Hydroizolácia a Tepelná Izolácia Stropu Balkóna
Význam Hydroizolácie
Ak nechcete vodotesný balkón, potom aj tie najdrahšie opravy nezachráni priestor pred viditeľnými deformáciami. Pre uzavreté aj otvorené balkóny je potrebná hydroizolácia. Ak to nie je o výzdobe sám, ale o strop, potom hydroizolácie hrá veľmi dôležitú úlohu. Netesnosti a kondenzáty by nemali prenikať do vnútornej časti balkónovej izby a pokaziť výzdobu interiéru. Postupom času môžu tieto chyby viesť k plesniam a nepríjemnému zápachu vlhkosti. Hydroizolačná požadovaná stropná balkónová doska. Samotný betón má pórovitú štruktúru, takže do neho ľahko vniká vlhkosť. Najsmutnejším koncom môže byť korózia výstuže v balkónovej doske.
Materiály na Hydroizoláciu
Vhodnými materiálmi na hydroizoláciu strešných krytín sú membránové PVC, bitúmenové tmely a tekuté gumy. Najdrahšou možnosťou je PVC membrána.
Tepelná Izolácia
Ak plánujete prevádzkovať balkón po celý rok, odporúča sa venovať osobitnú pozornosť izolácii stropu. Je úplne nezmyselné udržiavať akékoľvek ohrievače alebo iné podobné vykurovacie systémy v oblastiach bez izolácie. Ale ak nebudete glazúrovať balkónový blok, potom nebude v stropnom ohrievači zmysel. Ak je balkón vašich susedov studený alebo vôbec nie, potom by sa mal strop zohriať. Najväčšie percento tepelných strát nastáva cez stropnú dosku a vysoko kvalitné izolačné materiály tento problém ľahko vyriešia. Teplé balkónové izby zvnútra.
Čadičová vlna sa predáva vo forme dosiek. Po inštalácii musia byť potiahnuté špeciálnou membránou proti parám. Populárny PPP alebo penoplex môže byť inštalovaný s rámom alebo bez rámu. Dosky alebo plechy sú pripevnené k stropnej doske pomocou špeciálnych a spoľahlivých lepiacich prostriedkov. Drahšia izolácia je tekutá polyuretánová pena. Nanáša sa veľmi rýchlo postrekom. Polyuretánová pena preniká do všetkých trhlín a dier a vytvára rovnomernú vrstvu s vynikajúcim tesnením. Pre tento typ izolácie nie sú potrebné žiadne hydroizolačné alebo parotesné fólie.
Estetické Dokončenie a Materiály pre Strop Balkóna
Tvárou k stropnej doske na balkóne je proces, ktorý nie je príliš časovo náročný a zaberie trochu času. Odporúča sa odkazovať na tieto materiály, ktorých farba a textúra budú harmonicky vyzerať vo všeobecnom súbore s nábytkom a dekorom. Všetky materiály musia byť vysoko kvalitné a trvanlivé. Koža musí byť šetrná k životnému prostrediu a bezpečná. Často existujú materiály, ktoré pôsobením vysokých teplôt emitujú toxické škodlivé látky škodlivé pre zdravie.
Voľba ideálnej stropnej dekorácie pre balkón závisí od stavu miestnosti, jej účelu a osobných preferencií majiteľov. Ak je balkón otvorený a nie je presklený, potom by ste sa mali obrátiť na obloženie stien alebo plast. Ak je balkón otvorený, neodporúča sa zvoliť povrch, ktorý by sa obával zmeny teploty vody a vody. Pre útulný presklený balkón, bude robiť takmer všetky možnosti dizajnu.
Vynikajúci vzhľad má podšívka. Takýto materiál je drevený a ekologický. Najobľúbenejšou a lacnejšou možnosťou je PVC obloženie. Plastové panely môžu byť pripevnené k doske pomocou lepidiel alebo rámu. Svietidlá môžu byť zapustené do takéhoto materiálu, ale je potrebné pre ne vopred urobiť diery. Plastový strop je možné prať bežnými čistiacimi prostriedkami.
Populárna je aj stropná konštrukcia stojana na balkóne. Napríklad hliníkové vzorky môžu byť inštalované v interiéri aj exteriéri. Takéto štruktúry sa vyznačujú vysokou spoľahlivosťou, trvanlivosťou a trvanlivosťou. Tam sú nielen rack, ale aj mobilné a panel dokončovacie možnosti. Celulárne sa upevňujú na suspenziách a pripomínajú monolitický povrch so štvorcovými bunkami. Pre návrh uzavretého balkóna fit sadrokartónu. Má nízku cenu a ľahko sa dá do rôznych procedúr. Táto možnosť môže byť normálna alebo viacúrovňová. Stretch stropy vyzerajú drahé a luxusné. Majú vynikajúcu zvukovú izoláciu. Moderné výrobcovia ponúkajú návrhy rôznych farieb. Montáž takejto dekorácie bude veľmi ťažká.
Pre otvorený balkón je vhodná vonkajšia farba. Dobrou voľbou by bola vodná farba. Najprv sa vytvorí rám na základe profilu. Ďalším krokom je inštalácia sadrokartónu. Poslednou fázou bude dokončenie výsledného povrchu.
