Hlavný vypínač v rozvádzači: Kľúč k bezpečnosti elektrických inštalácií

Elektrická inštalácia v modernom byte či dome je komplexný systém, ktorého bezpečná a spoľahlivá prevádzka závisí od správneho výberu a inštalácie jednotlivých komponentov. Jedným z kľúčových prvkov, ktorý zabezpečuje nielen funkčnosť, ale predovšetkým bezpečnosť, je hlavný vypínač. Jeho úloha je často podceňovaná, no v prípade núdze alebo pri potrebe údržby sa stáva nepostrádateľným. Tento článok sa podrobne venuje problematike hlavných vypínačov v bytoch a domoch, ich typom, parametrom a dôležitosti správneho výberu, s osobitným zreteľom na jednofázové inštalácie.

Čo je hlavný vypínač a aký je jeho účel?

Hlavný vypínač, nazývaný aj hlavný odpojovač záťaže alebo modulárny vypínač, je elektroinštalačný prvok, ktorý slúži na ručné a bezpečné odpojenie celej elektrickej inštalácie alebo jej definovanej časti od elektrickej siete. Na rozdiel od ističa, hlavný vypínač sám o sebe neposkytuje ochranu pred nadprúdom alebo skratom. Jeho primárnou funkciou je zabezpečiť viditeľné a galvanické oddelenie obvodu, čím umožňuje bezpečné vykonávanie údržby, opráv alebo reagovanie na mimoriadne situácie.

V praxi to znamená, že ak potrebujete napríklad vymeniť žiarovku, zásuvku, vypínač, alebo vykonať akúkoľvek inú prácu na elektroinštalácii, hlavný vypínač vám umožní bezpečne odpojiť napájanie bez nutnosti siahať na jednotlivé ističe alebo chodiť k elektromeru. Toto je obzvlášť dôležité v situáciách, keď je potrebné zabezpečiť, aby sa napájanie nemohlo náhodne obnoviť, čo je kľúčové pri procesoch ako Lockout/Tagout (LOTO), kde sa páčka vypínača môže aj uzamknúť.

Hlavný vypínač verzus istič: Kľúčové Rozdiely

Je dôležité pochopiť rozdiel medzi hlavným vypínačom a ističom. Elektrický istič je ochranný elektroinštalačný prvok, ktorý chráni elektroinštaláciu pred nadprúdom a skratom. Ističe teda preberajú úlohu klasických tavných poistiek. Na rozdiel od ističa, ktorý reaguje automaticky pri prekročení menovitého prúdu alebo pri skrate, hlavný vypínač funguje výlučne na manuálne ovládanie. Jeho úloha je odpojiť prúd, nie ho obmedziť pri preťažení.

⚠️ Zapamätajte si:

• Hlavný (modulárny) vypínač nechráni obvod tak ako istič. Nechráni ho vôbec.

Toto tvrdenie zdôrazňuje esenciálny rozdiel: zatiaľ čo istič je aktívnym bezpečnostným prvkom, ktorý monitoruje prúd a reaguje na anomálie, hlavný vypínač je pasívnym prvkom pre manuálne ovládanie. V prípadoch, keď sa funkcia hlavného vypínača kombinuje s funkciou ističa (napr. v jednom puzdre), je to špecifický hybridný prístroj, ale základná funkcia hlavného vypínača - manuálne odpojenie - zostáva zachovaná.

Parametre a Typy Hlavných Vypínačov

Pri výbere hlavného vypínača je potrebné zohľadniť niekoľko kľúčových parametrov, ktoré určujú jeho vhodnosť pre konkrétnu aplikáciu.

Menovitý Prúd a Počet Pólov

Menovitý prúd (udávaný v Ampéroch, A) je jedným z najdôležitejších parametrov. Vyjadruje maximálny trvalý prúd, ktorý môže vypínačom bezpečne pretekať. Pre bytové rozvádzače a 1-fázové inštalácie sa bežne používajú vypínače s menovitým prúdom 25 A, 32 A alebo 40 A. V domoch s vyššou spotrebou alebo pri 3-fázových inštaláciách môžu byť potrebné silnejšie vypínače, napríklad 63 A.

Počet pólov (alebo fáz) udáva, koľko vodičov dokáže vypínač súčasne odpojiť:

• Jednopólový (1P): Vypína iba fázový vodič (L). Používa sa pre jednofázové obvody. Vypínač IS-32/1 je 1-pólový a pripája sa cez neho len fázový vodič (L). Nulový vodič (N) prechádza mimo vypínač (cez svorkovnicu).
• Dvojpólový (2P): Vypína fázový (L) a neutrálny (N) vodič. Používa sa pre jednofázové obvody, kde je potrebné odpojiť oba vodiče. Ak potrebujete odpojiť aj N, musíte použiť 2-pólovú verziu (napr. IS-32/2).
• Trojpólový (3P): Vypína tri fázové vodiče (L1, L2, L3). Používa sa pre 3-fázové obvody.
• Štvorpólový (4P): Vypína tri fázové vodiče (L1, L2, L3) a neutrálny vodič (N). Používa sa pre 3-fázové obvody s potrebou odpojenia neutrálneho vodiča.

Dôležitou otázkou je aj dostupnosť 3-fázových vypínačov s malou šírkou. Existujú užšie varianty, napríklad 1-modulové (13 mm) alebo 2-modulové (36 mm) vypínače, ktoré môžu byť riešením v preplnených rozvádzačoch. Napríklad, spomínaný vypínač Eaton IS-32/3 má šírku 3 moduly (52,5 mm). Noark ako jeden z mála výrobcov ponúka aj extra úzke ističe so šírkou iba 13 mm namiesto štandardných 18 mm, čo naznačuje trend smerom k miniaturizácii.

Vypínacia Schopnosť a Kategória Použitia

Vypínacia schopnosť (udávaná v kA) vyjadruje maximálny skratový prúd, pri ktorom sa istič alebo vypínač dokáže bezpečne vypnúť. V domových inštaláciách sa bežne používajú ističe so 6 kA vypínacou schopnosťou (t.j. 6 000 A). Pre hlavné vypínače, ktoré nie sú primárne určené na ochranu pred skratom, je táto hodnota menej kritická, ale stále dôležitá v kontexte celkovej bezpečnosti systému. Kategória použitia (napr. AC-22A, AC-23A) definuje, na aký typ záťaže je vypínač určený. Kategória AC-23A je napríklad vhodná pre spínanie motorov a iných záťaží s vyššími rozbehovými prúdmi.

Typy Montáže a Vyhotovenia

Hlavné vypínače sa najčastejšie montujú na DIN lištu (TH35) v rozvádzači. Existujú však aj iné typy, napríklad robustnejšie vypínače pre povrchovú montáž. Niektoré vypínače, ako napríklad Eaton, ponúkajú možnosť pripojenia prepojovacej lišty z oboch strán, zhora aj zdola.

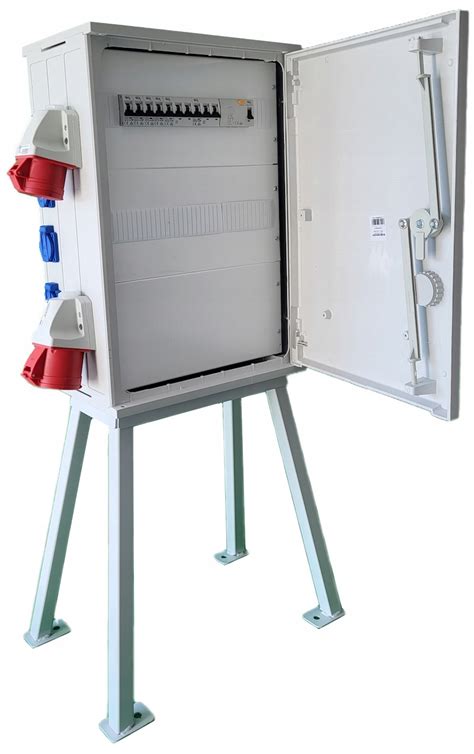

Hlavný Vypínač v Bytovom Rozvádzači: Prečo ho Potrebujeme?

Hlavným dôvodom, prečo je dobré mať modulárny hlavný vypínač v rozvádzači, nielen istič na chodbe či pri elektromeri, je bezpečnosť. V bytových a domových rozvádzačoch plní hlavný vypínač niekoľko dôležitých funkcií:

• Bezpečnosť pri Údržbe: Umožňuje jednoduché a bezpečné odpojenie celej inštalácie pri akýchkoľvek prácach. Toto je nevyhnutné pre ochranu pred úrazom elektrickým prúdom. V prípade problémov nemusíte premýšľať, ktorý istič vypnúť. Servisovateľnosť - to isté platí, ak potrebujete vymeniť žiarovku, vypínač, zásuvku… vypnete hlavný vypínač a odpojíte všetko. Nemusíte premýšľať a tŕpnuť, či vás „nekopne“.
• Núdzové Odpojenie: V prípade požiaru, závažnej poruchy alebo inej mimoriadnej udalosti je hlavný vypínač najrýchlejším spôsobom, ako odpojiť napájanie celého bytu.
• Selektivita: Aj keď hlavný vypínač sám o sebe nechráni pred preťažením, jeho prítomnosť v rozvádzači umožňuje lepšiu organizáciu obvodov. Pred ním alebo v obvode za ním musí byť vždy predradené zodpovedajúce istenie (ističe/poistky).
• Jednoduché Ovládanie: V porovnaní s hľadaním a vypínaním jednotlivých ističov, jeden hlavný vypínač je oveľa intuitívnejší a rýchlejší na použitie.
• Možnosť Plombovania: V niektorých prípadoch môže byť hlavný vypínač plombovateľný, čo zabraňuje neoprávnenému zásahu. Napríklad pri vypínači Eaton IS-32/1 je s príslušenstvom Z-IS/SPE-1TE možné páčku uzamknúť.

Musí byť Hlavný Vypínač v Rozvádzači?

Zákonné požiadavky na povinnosť inštalácie hlavného vypínača sa môžu líšiť v závislosti od konkrétnej legislatívy a typu stavby. V nových elektroinštaláciách sa však jeho inštalácia dôrazne odporúča z dôvodov uvedených vyššie. Bytové a domové rozvádzače do 25 A majú výnimku, kde úlohu vypínača plní hlavný istič pri elektromere. Avšak aj v týchto prípadoch je dodatočný hlavný vypínač v rozvádzači veľkým prínosom pre bezpečnosť a komfort.

„Veď tam dám istič a mám hlavný vypínač vybavený…“ Nie, to nie je správny prístup. Áno, aj istič môže plniť úlohu hlavného vypínača, ale istič slúži na ochranu pred nadprúdom a skratom, nie na manuálne odpojenie celej inštalácie z dôvodu bezpečnosti pri práci. Predstavte si dom. Máte hlavný istič 25 A (najčastejšia hodnota v domoch) v elektromerovom rozvádzači. Ten rozvádzač potrebujete občas celý vypnúť bez toho, aby ste museli chodiť k elektromerovému rozvádzaču. No a kvôli tomu sa rozhodnete osadiť do domového rozvádzača ďalší istič. 25 A istič by pri nadprúde či skrate vypínal spolu s hlavným ističom v elektromerovom rozvádzači. Takže by ste aj tak museli nahadzovať oba. Navyše, častým vypínaním ističa zbytočne opotrebujete jeho mechanizmus, ktorého hlavnou úlohou je ochrana pred požiarom a úrazom.

Výber Konkrétneho Hlavného Vypínača

Pri výbere hlavného vypínača je dôležité zohľadniť niekoľko faktorov:

• Typ siete: Jednofázová alebo trojfázová.
• Maximálny odber prúdu: Určuje potrebný menovitý prúd vypínača (Hlavný vypínač 25 A či silnejší?).
• Dostupný priestor v rozvádzači: Ovplyvňuje výber šírky vypínača (počet modulov).
• Značka a spoľahlivosť: Odporúča sa voliť overené značky s dobrou povesťou a dlhou životnosťou, napríklad Eaton, Legrand, Noark. Ističe Eaton, prúdové chrániče Eaton, modulárne vypínače Eaton a ďalšie modulárne prístroje a príslušenstvo majú odolnú konštrukciu, dlhú životnosť a sú mimoriadne spoľahlivé.
• Cena: Ceny sa líšia v závislosti od značky, parametrov a vyhotovenia.

Pri výbere je dôležité myslieť aj na budúce rozšírenie inštalácie a zvoliť vypínač s dostatočnou rezervou.

Príklady Konkrétnych Modelov

• Jednofázový hlavný vypínač ETEK 40 A 1P: Super nízka cena, vhodný do bytových rozvádzačov a 1-fázových inštalácií. Zvládne až 40 A, takže v bežnom byte s 25 A ističom máte veľkú rezervu.

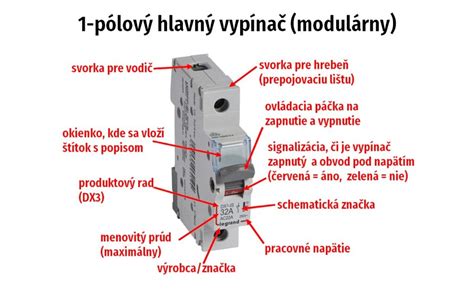

• Jednofázový modulárny vypínač Legrand DX3 32 A 1P: Značkový, na DIN lištu z „profesionálneho“ produktového radu DX3. Má odolné vyhotovenie a dlhú životnosť. Hodí sa do bytových rozvádzačov a 1-fázových inštalácií. Zvládne 32 A, takže v bežnom byte s 25 A ističom máte rezervu.
• Trojfázový hlavný vypínač OMU (bývalé XBS) 63 A 3P: Za vynikajúcu cenu, vhodný do rozvádzača v dome. Zvládne až 63 A, takže v dome s 25 A hlavným ističom budete mať rezervu.
• Trojfázový hlavný vypínač Eaton 32 A 3P: Osvedčená značka, vhodný do rozvádzača v dome a do trojfázových inštalácií. Zvládne 32 A, takže v dome s 25 A hlavným ističom budete mať rezervu (ale do inštalácií s 32 A istením odporúčam silnejší). Nevýhodou je vyššia cena, výhodou zase odolná konštrukcia a možnosť pripojenia prepojovacej lišty z oboch strán.

Porovnanie parametrov vybraných hlavných vypínačov

Špecifické Prípady a Riešenia

Hlavný Vypínač a Prúdový Chránič

Kombinácia hlavného vypínača s prúdovým chráničom v jednom puzdre je tiež možná. Tieto kompaktné prístroje (kombinovaný istič s prúdovým chráničom) šetria miesto v rozvádzači a zároveň poskytujú ochranu pred nadprúdom, skratom a dotykovým napätím. Vhodný prúdový chránič (RCD) je principiálne možné použiť v rozvádzači ako hlavný vypínač. V tom prípade sa odporúča menovitý vypínací prúd (reziduálny prúd) voliť nie 30 mA ale 100 mA. Pozor, prúdový chránič nemôže fungovať ako istič. V prípade, že ide o kompaktný prístroj združujúci v jednom celku chránič + istič, je ho možno použiť v rozvádzači ako hlavný vypínač.

Riešenie "Hotely" a Viacerých Obvodov

Ak v interiéri používate päť alebo viac elektrických spotrebičov súčasne, čo môže viesť k automatickému vypnutiu svetla, je potrebné vybaviť ho niekoľkými samostatnými obvodmi. Každý obvod je pripojený k určitej skupine zariadení a ani súčasné použitie niekoľkých zariadení neprekročí prípustný výkon. Tieto schémy zapojenia sa nazývajú „hotely“. Pri takýchto zložitejších inštaláciách je často potrebný hlavný vypínač, ktorý ovláda všetky podradené ističe. V takom prípade nemusíte ističe či prúdové chrániče jednotlivých okruhov prepájať s hlavným vypínačom vodičmi. Toto sa týka skôr zložitejších inštalácií (nie domových) a je to skôr výsadou známych značiek.

Hlavný Vypínač pre Špecifické Spotrebiče

Pri spotrebičoch s vysokými rozbehovými prúdmi, ako sú asynchrónne elektromotory (napr. v klimatizáciách, tepelných čerpadlách, strojoch, ručnom náradí), je dôležité zvoliť správny typ ističa s charakteristikou C. Hlavný vypínač v tomto prípade zabezpečí bezpečné odpojenie celého obvodu, napríklad pred servisom týchto zariadení. Pre takéto obvody sa často používa 3-fázový istič od 25 A alebo silnejší.

Inštalácia a Bezpečnosť

Je dôležité zdôrazniť, že do elektroinštalácie by ste nemali zasahovať, ak nemáte príslušné osvedčenie. ⚠️ Nezabúdajte, že zasahovať do elektroinštalácie vrátane montáže či výmeny hlavného vypínača môže iba kvalifikovaný elektrotechnik s osvedčením podľa vyhl. 508/2009 Z. z. Nesprávna inštalácia môže viesť k vážnym následkom, vrátane požiaru alebo úrazu elektrickým prúdom. Elektrikár vám pomôže správne dimenzovať a zapojiť hlavný vypínač podľa platných noriem a špecifických potrieb vašej inštalácie. Článok o hlavných vypínačoch pripravil Michal Toma, ktorý vychádza z praxe, skúseností iných elektrikárov a hlavne z odborných zdrojov ako sú knihy a technické normy (STN).

Podrobný pohľad na jednopólový hlavný vypínač Eaton IS-32/1

Hlavný vypínač Eaton IS-32/1 je kompaktný prístroj pre jednofázové odpojenie so zvýšenou zaťažiteľnosťou. S prúdom 32 A je vhodný na vypínanie stredne veľkých záťaží, ako sú napríklad výkonnejšie svetelné vetvy, ohrievače alebo technológie. Neobsahuje spúšť, takže pri preťažení nevypne - slúži len na manuálne ovládanie. Je to len vypínač. Ak nastane skrat, prúd ním prejde (až kým ho nevypne predradený istič), ale sám od seba nevypne.

Rýchle parametre:

• Menovitý prúd: 32 A (trvalé zaťaženie)
• Počet pólov: 1 (len fáza)
• Funkcia: Vypínač pod záťažou (odpínač)
• Šírka: 1 modul (17,5 mm)
• Kategória použitia: AC-22A / AC-23A

Použitie:

Vypínač IS-32/1 sa používa pre lokálne odpojenie. Typické aplikácie zahŕňajú:

• Ovládacie obvody: Vypnutie napájania pre riadiacu časť rozvádzača (MaR).
• Osvetlenie: Centrálne vypnutie svetelného okruhu v hale alebo na chodbe. Je to bežné použitie v rozvádzačoch na centrálne ovládanie svetiel.
• Servisný vypínač: Pre ventilátor, čerpadlo alebo iné 1-fázové zariadenie, ktoré treba bezpečne odpojiť pri údržbe.

Montáž a zapojenie:

Montuje sa na DIN lištu. Keďže je 1-pólový, pripája sa cez neho len fázový vodič (L). Nulový vodič (N) prechádza mimo vypínač (cez svorkovnicu), alebo ak potrebujete odpojiť aj N, musíte použiť 2-pólovú verziu (IS-32/2). Prístroj je obojsmerný (prívod zhora alebo zdola). Svorky zvládnu vodiče až do prierezu 25 mm², čo je pre 32 A viac než dostatočné.

Technické parametre:

• Značka: Eaton
• Typ: IS-32/1 (IS-32/1)
• Menovitý prúd: 32 A
• Napätie: 240 V AC
• Počet pólov: 1
• Skratová odolnosť: 12,5 kA (s predradenou poistkou)
• Krytie: IP40 (po zabudovaní)
